Гідротехнічна споруда із гравітаційних понтонів (масивів гігантів)

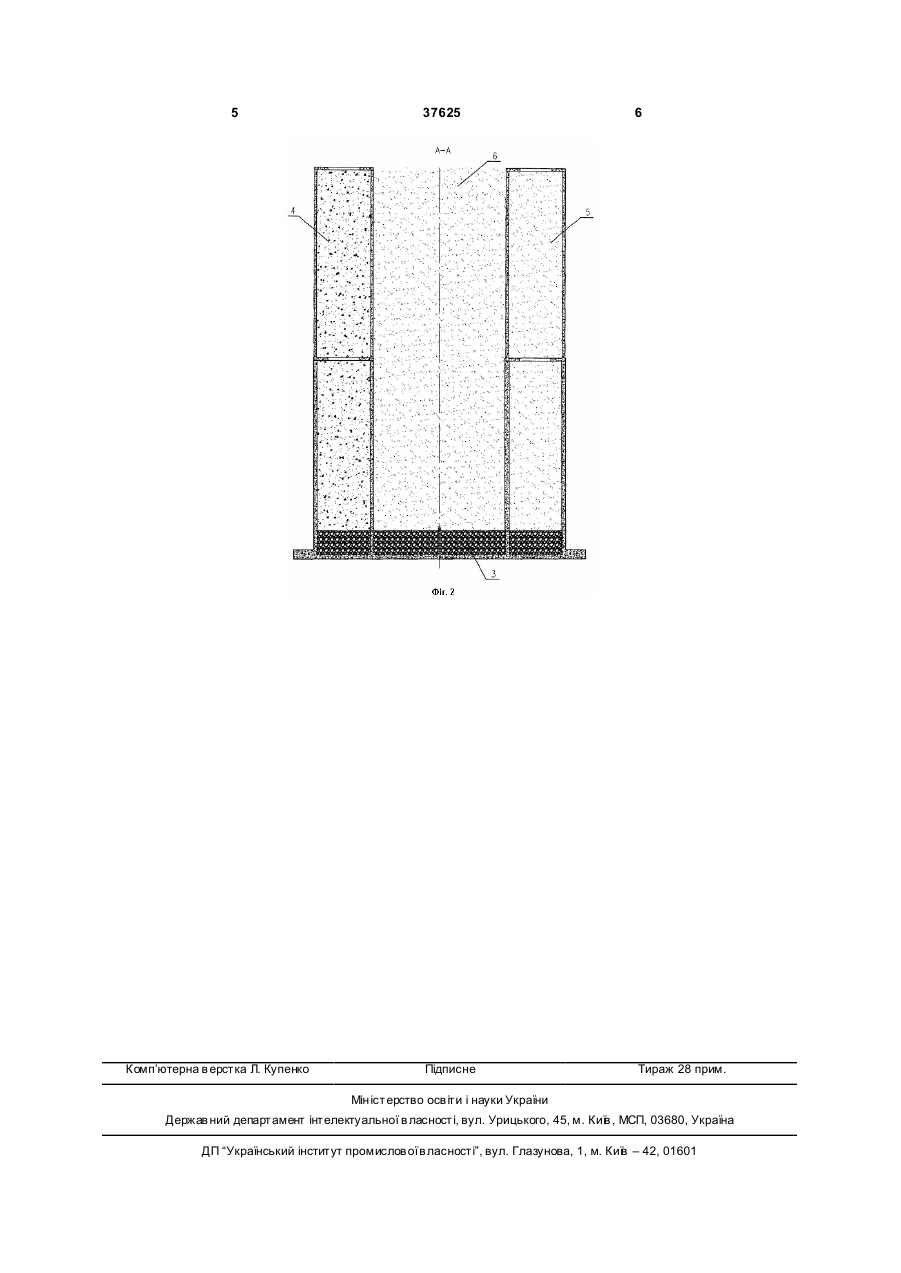

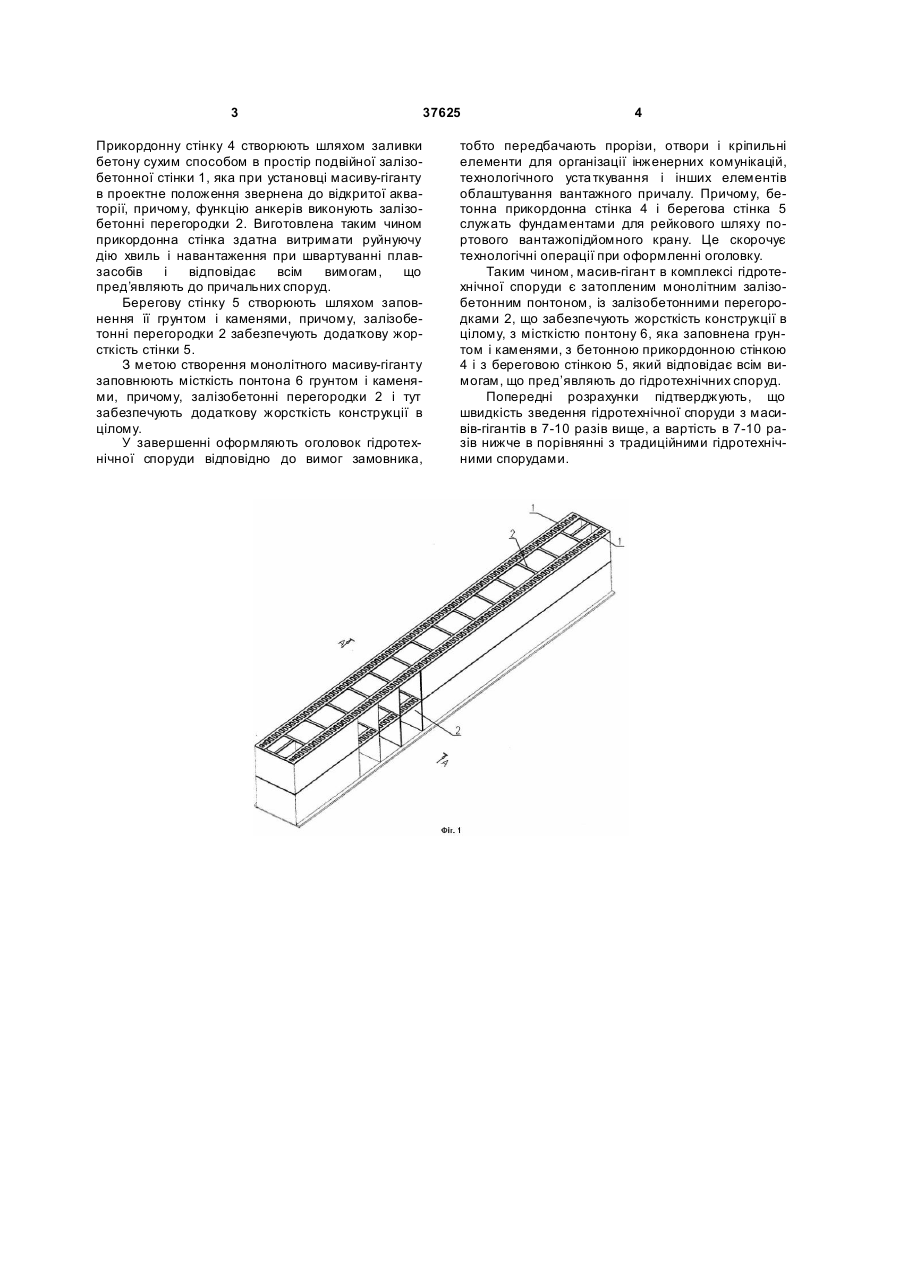

1. Гідротехнічна споруда із гравітаційних понтонів (масивів гігантів), що містить залізобетонний понтон, яка відрізняється тим, що понтон виконаний з залізобетонними перегородками та з подвійними стінками по довжині понтона. 2. Гідротехнічна споруда із гравітаційних понтонів (масивів гігантів) за п. 1, яка відрізняється тим, що прикордонна і берегова подвійні монолітні стінки понтона є фундаментами для рейкового шляху портового вантажопідйомного крана. (19) (21) u200805380 (22) 24.04.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ТОКАР ОЛЕКС АНДР ГРИГОРОВИЧ, UA, ФІЛАТОВ ЮРІЙ ВАЛЕРІЙОВИЧ, UA, КОННОВ ВОЛОДИМИР МИКОЛАЙОВИЧ, UA, БАШМАКОВ ГЕОРГІЙ МИКОЛАЙОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО ЦЕНТРАЛЬНЕ КОНСТРУКТОРСЬКЕ БЮРО "ІЗУМРУД", U A 3 37625 Прикордонну стінку 4 створюють шляхом заливки бетону сухим способом в простір подвійної залізобетонної стінки 1, яка при установці масиву-гіганту в проектне положення звернена до відкритої акваторії, причому, функцію анкерів виконують залізобетонні перегородки 2. Виготовлена таким чином прикордонна стінка здатна витримати руйнуючу дію хвиль і навантаження при швартуванні плавзасобів і відповідає всім вимогам, що пред’являють до причальних споруд. Берегову стінку 5 створюють шляхом заповнення її грунтом і каменями, причому, залізобетонні перегородки 2 забезпечують додаткову жорсткість стінки 5. З метою створення монолітного масиву-гіганту заповнюють місткість понтона 6 грунтом і каменями, причому, залізобетонні перегородки 2 і тут забезпечують додаткову жорсткість конструкції в цілому. У завершенні оформляють оголовок гідротехнічної споруди відповідно до вимог замовника, 4 тобто передбачають прорізи, отвори і кріпильні елементи для організації інженерних комунікацій, технологічного уста ткування і інших елементів облаштування вантажного причалу. Причому, бетонна прикордонна стінка 4 і берегова стінка 5 служать фундаментами для рейкового шляху портового вантажопідйомного крану. Це скорочує технологічні операції при оформленні оголовку. Таким чином, масив-гігант в комплексі гідротехнічної споруди є затопленим монолітним залізобетонним понтоном, із залізобетонними перегородками 2, що забезпечують жорсткість конструкції в цілому, з місткістю понтону 6, яка заповнена грунтом і каменями, з бетонною прикордонною стінкою 4 і з береговою стінкою 5, який відповідає всім вимогам, що пред’являють до гідротехнічних споруд. Попередні розрахунки підтверджують, що швидкість зведення гідротехнічної споруди з масивів-гігантів в 7-10 разів вище, а вартість в 7-10 разів нижче в порівнянні з традиційними гідротехнічними спорудами. 5 Комп’ютерна в ерстка Л. Купенко 37625 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
