Плавуча споруда

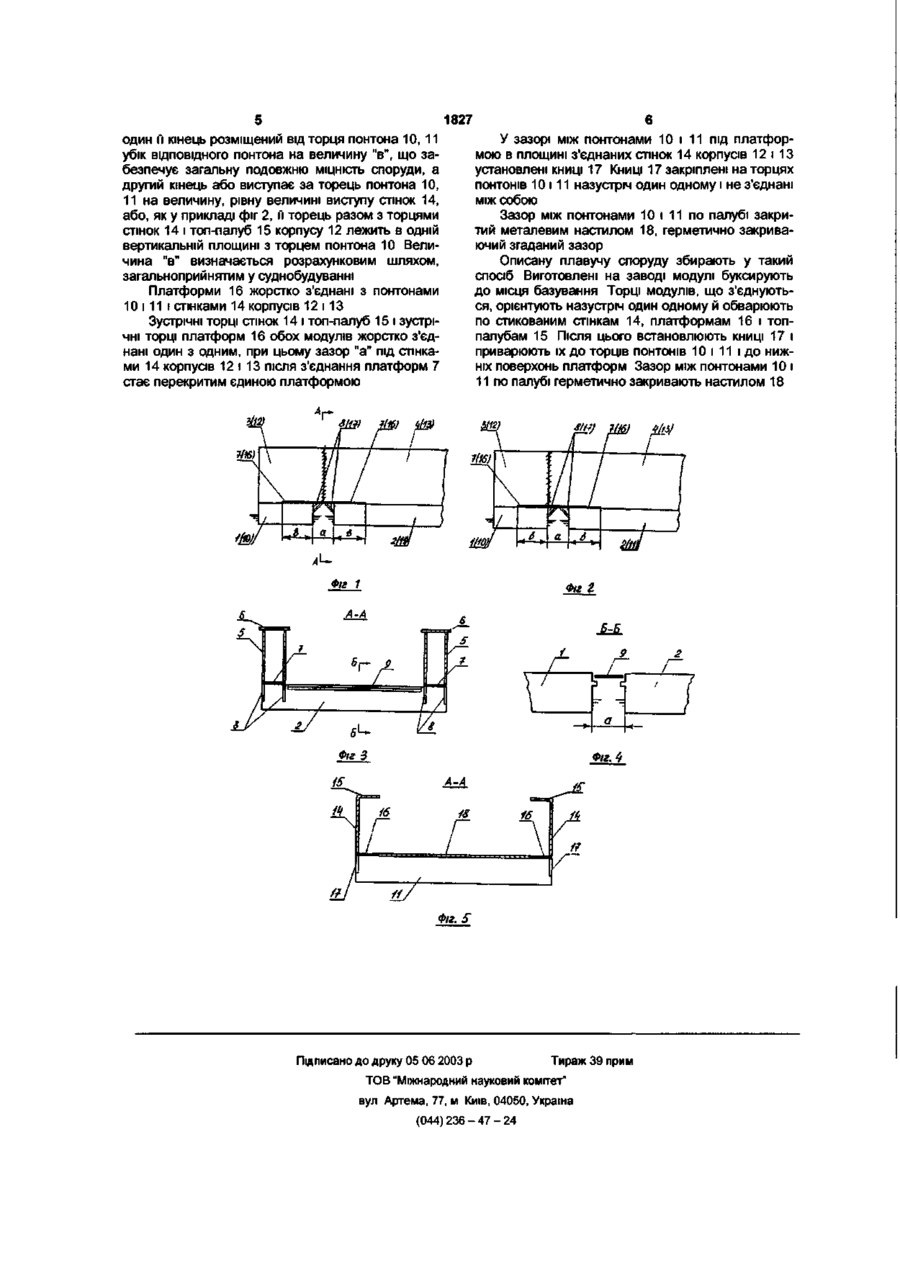

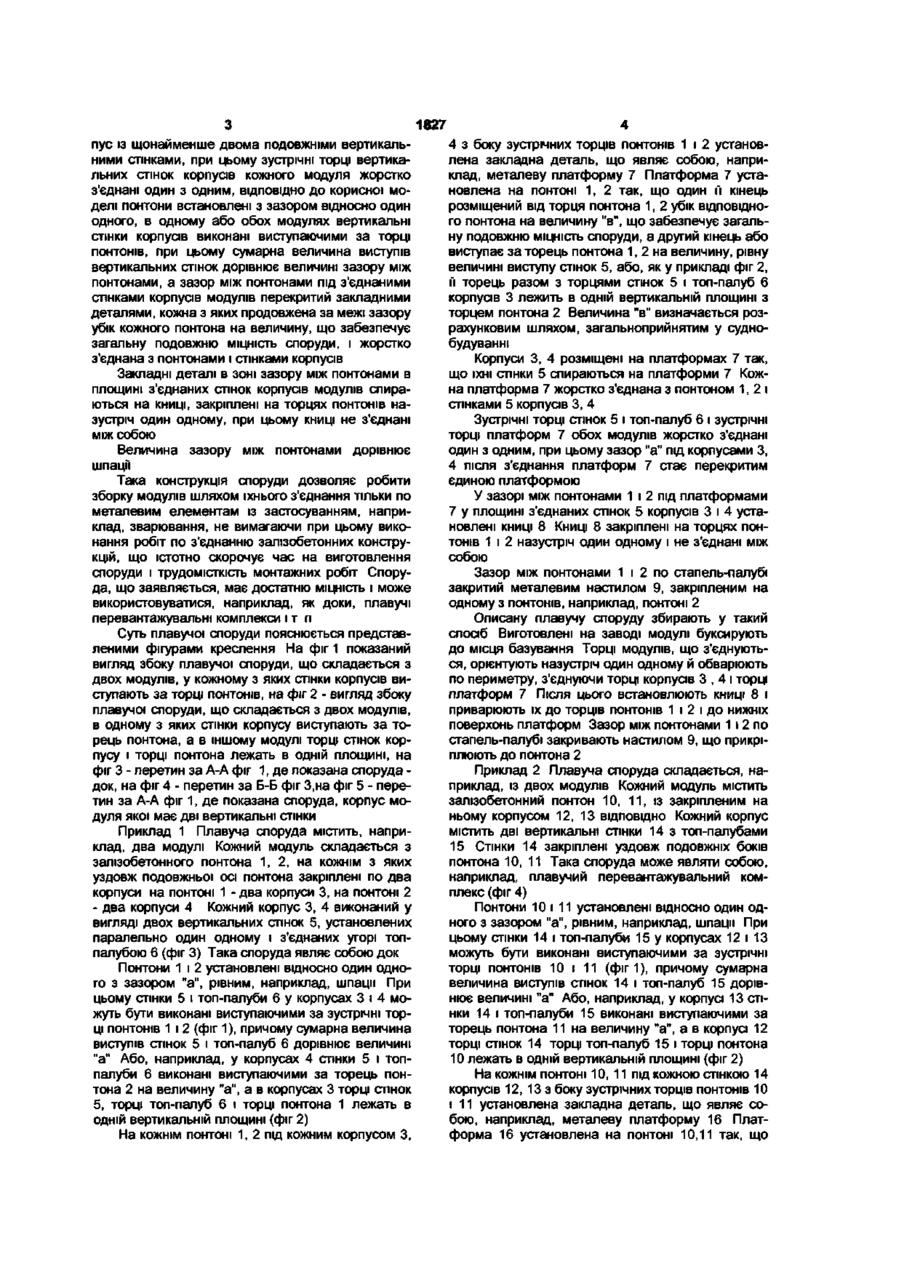

1 Плавуча споруда, що включає щонайменше два модулі, кожний з яких складається із залізобетонного понтона, на якому уздовж його подовжньої осі встановлений щонайменше один металевий корпус із щонайменше двома подовжніми вертикальними стінками, при цьому зустрічні торці вертикальних стінок корпусів кожного модуля жорстко з'єднані один з одним, яка відрізняється тим, що понтони встановлені з зазором відносно один одного, в одному або обох модулях вертикальні стінки корпусів виконані вис тупними за торці понтонів, при цьому сумарна величина виступів вертикальних стінок дорівнює величині зазору між понтонами, а зазор між понтонами під з'єднаними стінками корпусів модулів перекритий закладними деталями, кожна з яких продовжена за межі зазору у бік кожного понтона на величину, що забезпечує загальну подовжню МІЦНІСТЬ споруди, і жорстко з'єднана з понтонами і стінками корпусів 2 Споруда за п 1, яка відрізняється тим, що закладні деталі в зоні зазору між понтонами в площині з'єднаних стінок корпусів модулів спираються на книці, закріплені на торцях понтонів назустріч один одному, при цьому книці не з'єднані між собою 3 Споруда за будь-яким з пп 1,2, яка відрізняється тим, що величина зазору між понтонами дорівнює шпацн Корисна модель відноситься до суднобудування і гідротехнічних споруд і може бути використана при виготовленні плавучих композитних споруд довжиною, що перевищує територіальні можливості заводу-виготовлювача У зв'язку з використанням як плавучої несучої основи в гідротехнічних спорудах, наприклад доках, понтонів із залізобетону, які відрізняються трьох модулів, кожний з яких включає залізобетонний понтон, на якому уздовж його подовжньої осі встановлені дві башти Торці башт модулів жорстко з'єднані один з одним по периметру, а понтони зв'язані між собою за допомогою зварювання арматурних стрижнів плит стапель-палуби і їх змонолічення Недоліком відомої споруди є те, що з'єднання залізобетонної палуби, яке здійснюють наплаву, є трудомістким і довгостроковим процесом, тому що таке з'єднання вимагає установлювання опалубки, насічці крайок бетонних стиків, зварювання арматурних стрижнів, готування і заливання бетону, і витримка протягом 28 днів для набирання бетоном ДОВГОВІЧНІСТЮ і СТІЙКІСТЮ до руйнування і корозії у воді, необхідність виготовлення доків із металевими понтонами, що самі докуються, втратила актуальність Разом з тим, у зв'язку з обмеженими можливостями спускових засобів або обмеженою акваторією заводу виготовлювача, виникла необхідність будівництва композитних плавучих споруд, у тому числі доків, що складаються з двох і більш залізобетонних понтонів з єдиною надбудовою або баштою (баштами) Такі споруди, як правило, збирають з модулів, що виготовляють на березі або в котловані, а потім спускають на воду Зборку модулів у єдину споруду здійснюють наплаву Відома плавуча споруда, виготовлена на Херсонському Державному заводі «Паллада» по проекту №19540 ЦКБ «Ізумруд», що складається з см 00 МІЦНОСТІ В основу корисної моделі поставлена задача створення плавучої споруди, у якій нове конструктивне виконання понтона і корпусу дозволили б значно зменшити трудомісткість і скоротити терміни виготовлення споруди в цілому Поставлена задача вирішується тим, що в плавучій споруді, що включає щонайменше два модулі, кожний з який складається із залізобетонного понтона, на якому уздовж його подовжньої осі встановлений щонайменше один металевий кор да 1827 пус із щонайменше двома подовжніми вертикальними стінками, при цьому зустрічні торці вертикальних стінок корпусів кожного модуля жорстко з'єднані один з одним, ВІДПОВІДНО ДО корисної моделі понтони встановлені з зазором відносно один одного, в одному або обох модулях вертикальні стінки корпусів виконані виступаючими за торці понтонів, при цьому сумарна величина виступів вертикальних стінок дорівнює величині зазору між понтонами, а зазор між понтонами під з'єднаними стінками корпусів модулів перекритий закладними деталями, кожна з яких продовжена за межі зазору убік кожного понтона на величину, що забезпечує загальну подовжню МІЦНІСТЬ споруди, і жорстко з'єднана з понтонами і стінками корпусів Закладні деталі в зоні зазору між понтонами в площині з'єднаних стінок корпусів модулів спираються на книці, закріплені на торцях понтонів назустріч один одному, при цьому книці не з'єднані між собою Величина зазору між понтонами дорівнює шпації Така конструкція споруди дозволяє робити зборку модулів шляхом їхнього з'єднання тільки по металевим елементам із застосуванням, наприклад, зварювання, не вимагаючи при цьому виконання робіт по з'єднанню залізобетонних конструкцій, що істотно скорочує час на виготовлення споруди і трудомісткість монтажних робіт Споруда, що заявляється, має достатню МІЦНІСТЬ І може використовуватися, наприклад, як доки, плавучі перевантажувальні комплекси і т п Суть плавучої споруди пояснюється представленими фігурами креслення На фіг 1 показаний вигляд збоку плавучої споруди, що складається з двох модулів, у кожному з яких стінки корпусів виступають за торці понтонів, на фіг 2 - вигляд збоку плавучої споруди, що складається з двох модулів, в одному з яких стінки корпусу виступають за торець понтона, а в іншому модулі торці стінок корпусу і торці понтона лежать в одній площині, на фіг 3 - перетин за А-А фіг 1, де показана споруда док, на фіг 4 - перетин за Б-Б фіг 3,на фіг 5 - перетин за А-А фіг 1, де показана споруда, корпус модуля якої має дві вертикальні стінки Приклад 1 Плавуча споруда містить, наприклад, два модулі Кожний модуль складається з залізобетонного понтона 1, 2, на кожнім з яких уздовж подовжньої осі понтона закріплені по два корпуси на понтоні 1 - два корпуси 3, на понтоні 2 - два корпуси 4 Кожний корпус 3, 4 виконаний у вигляді двох вертикальних стінок 5, установлених паралельно один одному і з'єднаних угорі топпалубою 6 (фіг 3) Така споруда являє собою док Понтони 1 і 2 установлені відносно один одного з зазором "а", рівним, наприклад, шпації При цьому стінки 5 і топ-палуби 6 у корпусах 3 і 4 можуть бути виконані виступаючими за зустрічні торці понтонів 1 і 2 (фіг 1), причому сумарна величина виступів стінок 5 і топ-палуб 6 дорівнює величині "а" Або, наприклад, у корпусах 4 стінки 5 і топпалуби 6 виконані виступаючими за торець понтона 2 на величину "а", а в корпусах 3 торці стінок 5, торці топ-палуб 6 і торці понтона 1 лежать в одній вертикальній площині (фіг 2) На кожнім понтоні 1, 2 під кожним корпусом З, 4 з боку зустрічних торців понтонів 1 і 2 установлена закладна деталь, що являє собою, наприклад, металеву платформу 7 Платформа 7 установлена на понтоні 1, 2 так, що один и кінець розміщений від торця понтона 1, 2 убік ВІДПОВІДНОГО понтона на величину "в", що забезпечує загальну подовжню МІЦНІСТЬ споруди, а другий кінець або виступає за торець понтона 1, 2 на величину, рівну величині виступу стінок 5, або, як у прикладі фіг 2, її торець разом з торцями стінок 5 і топ-палуб 6 корпусів 3 лежить в одній вертикальній площині з торцем понтона 2 Величина "в" визначається розрахунковим шляхом, загальноприйнятим у суднобудуванні Корпуси 3, 4 розміщені на платформах 7 так, що їхні стінки 5 спираються на платформи 7 Кожна платформа 7 жорстко з'єднана з понтоном 1, 2 і стінками 5 корпусів 3, 4 Зустрічні торці стінок 5 і топ-палуб 6 і зустрічні торці платформ 7 обох модулів жорстко з'єднані один з одним, при цьому зазор "а" під корпусами З, 4 після з'єднання платформ 7 стає перекритим єдиною платформою У зазорі між понтонами 1 і 2 під платформами 7 у площині з'єднаних стінок 5 корпусів 3 і 4 установлені книці 8 Книці 8 закріплені на торцях понтонів 1 і 2 назустріч один одному і не з'єднані між собою Зазор між понтонами 1 і 2 по стапель-палубі закритий металевим настилом 9, закріпленим на одному з понтонів, наприклад, понтоні 2 Описану плавучу споруду збирають у такий спосіб Виготовлені на заводі модулі буксирують до місця базування Торці модулів, що з'єднуються, орієнтують назустріч один одному й обварюють по периметру, з'єднуючи торці корпусів 3 , 4 і торці платформ 7 Після ЦЬОГО встановлюють книці 8 і приварюють їх до торців понтонів 1 і 2 і до нижніх поверхонь платформ Зазор між понтонами 1 і 2 по стапель-палубі закривають настилом 9, що прикріплюють до понтона 2 Приклад 2 Плавуча споруда складається, наприклад, із двох модулів Кожний модуль містить залізобетонний понтон 10, 11, із закріпленим на ньому корпусом 12, 13 ВІДПОВІДНО КОЖНИЙ корпус містить дві вертикальні стінки 14 з топ-палубами 15 Стінки 14 закріплені уздовж подовжніх боків понтона 10, 11 Така споруда може являти собою, наприклад, плавучий перевантажувальний комплекс (фіг 4) Понтони 10 і 11 установлені відносно один одного з зазором "а", рівним, наприклад, шпації При цьому стінки 14 і топ-палуби 15 у корпусах 12 і 13 можуть бути виконані виступаючими за зустрічні торці понтонів 10 і 11 (фіг 1), причому сумарна величина виступів стінок 14 і топ-палуб 15 дорівнює величині "а" Або, наприклад, у корпусі 13 стінки 14 і топ-палуби 15 виконані виступаючими за торець понтона 11 на величину "а", а в корпусі 12 торці стінок 14 торці топ-палуб 15 і торці понтона 10 лежать в одній вертикальній площині (фіг 2) На кожнім понтоні 10, 11 під кожною стінкою 14 корпусів 12, 13 з боку зустрічних торців понтонів 10 і 11 установлена закладна деталь, що являє собою, наприклад, металеву платформу 16 Платформа 16 установлена на понтоні 10,11 так, що 1827 один її кінець розміщений від торця понтона 10, 11 убік ВІДПОВІДНОГО понтона на величину "в", що забезпечує загальну подовжню МІЦНІСТЬ споруди, а другий кінець або виступає за торець понтона 10, 11 на величину, рівну величині виступу стінок 14, або, як у прикладі фіг 2, м торець разом з торцями стінок 14 і топ-палуб 15 корпусу 12 лежить в одній вертикальній площині з торцем понтона 10 Величина "в" визначається розрахунковим шляхом, загальноприйнятим у суднобудуванні Платформи 16 жорстко з'єднані з понтонами 10 і 11 і стінками 14 корпусів 12 113 Зустрічні торці стінок 14 і топ-палуб 15 і зустрічні торці платформ 16 обох модулів жорстко з'єднані один з одним, при цьому зазор "а" під стінками 14 корпусів 12 і 13 після з'єднання платформ 7 стає перекритим єдиною платформою У зазорі між понтонами 10 і 11 під платформою в площині з'єднаних стінок 14 корпусів 12 і 13 установлені книці 17 Книці 17 закріплені на торцях понтонів 10 і 11 назустріч один одному і не з'єднані між собою Зазор між понтонами 10 і 11 по палубі закритий металевим настилом 18, герметично закриваючий згаданий зазор Описану плавучу споруду збирають у такий спосіб Виготовлені на заводі модулі буксирують до місця базування Торці модулів, що з'єднуються, орієнтують назустріч один одному й обварюють по стикованим стінкам 14, платформам 16 і топпалубам 15 Після цього встановлюють книці 17 і приварюють їх до торців понтонів 10 і 11 і до нижніх поверхонь платформ Зазор між понтонами 10 і 11 по палубі герметично закривають настилом 18 Фіг 1 Фіг Z А-А Фіг.ї Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
