Спосіб діагностики стану гомеостазу

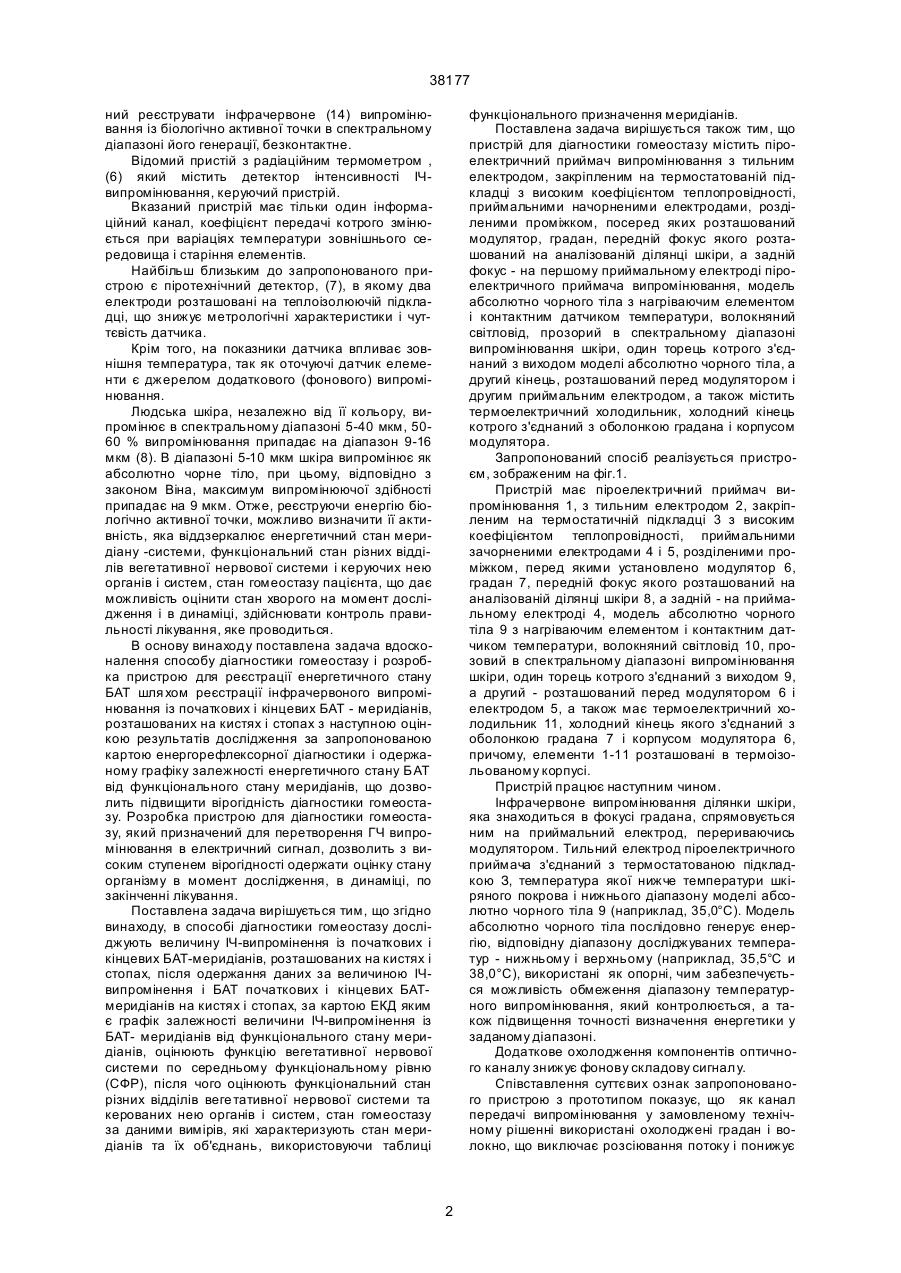

1. Спосіб діагностики гомеостазу шляхом впливу на початкові і кінцеві біологічно активні точки (БАТ) меридіанів, які розташовані на кистях і стопах, і оцінкою результатів дослідження за картою термо рефлекторної діагностики, яка являє собою залежність досягнення порогу больової чутливості від функціонального стану меридіана, визначення середнього функційного рівня вегетативної активності і оцінкою результатів дослідження за одержаними таблицями, який відрізняється тим, що оцінку гомеостазу проводять за енергетичним станом БАТ, досліджуючи потужність ІЧвипромінювання в діапазоні випромінювання шкіри і за графіком залежності потужності ІЧвипромінювання від функціонального стану меридіана-системи, використовуючи таблиці функціо A (54) СПОСІБ ДІАГНОСТИКИ ГОМЕОСТАЗУ ТА ПРИСТРІЙ ДЛЯ ЙОГО РЕАЛІЗАЦІЇ 38177 ний реєструвати інфрачервоне (14) випромінювання із біологічно активної точки в спектральному діапазоні його генерації, безконтактне. Відомий пристій з радіаційним термометром , (6) який містить детектор інтенсивності ІЧвипромінювання, керуючий пристрій. Вказаний пристрій має тільки один інформаційний канал, коефіцієнт передачі котрого змінюється при варіаціях температури зовнішнього середовища і старіння елементів. Найбільш близьким до запропонованого пристрою є піротехнічний детектор, (7), в якому два електроди розташовані на теплоізолюючій підкладці, що знижує метрологічні характеристики і чуттєвість датчика. Крім того, на показники датчика впливає зовнішня температура, так як оточуючі датчик елементи є джерелом додаткового (фонового) випромінювання. Людська шкіра, незалежно від її кольору, випромінює в спектральному діапазоні 5-40 мкм, 5060 % випромінювання припадає на діапазон 9-16 мкм (8). В діапазоні 5-10 мкм шкіра випромінює як абсолютно чорне тіло, при цьому, відповідно з законом Віна, максимум випромінюючої здібності припадає на 9 мкм. Отже, реєструючи енергію біологічно активної точки, можливо визначити її активність, яка віддзеркалює енергетичний стан меридіану -системи, функціональний стан різних відділів вегетативної нервової системи і керуючих нею органів і систем, стан гомеостазу пацієнта, що дає можливість оцінити стан хворого на момент дослідження і в динаміці, здійснювати контроль правильності лікування, яке проводиться. В основу винаходу поставлена задача вдосконалення способу діагностики гомеостазу і розробка пристрою для реєстрації енергетичного стану БАТ шля хом реєстрації інфрачервоного випромінювання із початкових і кінцевих БАТ - меридіанів, розташованих на кистях і стопах з наступною оцінкою результатів дослідження за запропонованою картою енергорефлексорної діагностики і одержаному графіку залежності енергетичного стану БАТ від функціонального стану меридіанів, що дозволить підвищити вірогідність діагностики гомеостазу. Розробка пристрою для діагностики гомеостазу, який призначений для перетворення ГЧ випромінювання в електричний сигнал, дозволить з високим ступенем вірогідності одержати оцінку стану організму в момент дослідження, в динаміці, по закінченні лікування. Поставлена задача вирішується тим, що згідно винаходу, в способі діагностики гомеостазу досліджують величину ІЧ-випромінення із початкових і кінцевих БАТ-меридіанів, розташованих на кистях і стопах, після одержання даних за величиною ІЧвипромінення і БАТ початкових і кінцевих БАТмеридіанів на кистях і стопах, за картою ЕКД яким є графік залежності величини ІЧ-випромінення із БАТ- меридіанів від функціонального стану меридіанів, оцінюють функцію вегетативної нервової системи по середньому функціональному рівню (СФР), після чого оцінюють функціональний стан різних відділів веге тативної нервової системи та керованих нею органів і систем, стан гомеостазу за даними вимірів, які характеризують стан меридіанів та їх об'єднань, використовуючи таблиці функціонального призначення меридіанів. Поставлена задача вирішується також тим, що пристрій для діагностики гомеостазу містить піроелектричний приймач випромінювання з тильним електродом, закріпленим на термостатованій підкладці з високим коефіцієнтом теплопровідності, приймальними начорненими електродами, розділеними проміжком, посеред яких розташований модулятор, градан, передній фокус якого розташований на аналізованій ділянці шкіри, а задній фокус - на першому приймальному електроді піроелектричного приймача випромінювання, модель абсолютно чорного тіла з нагріваючим елементом і контактним датчиком температури, волокняний світловід, прозорий в спектральному діапазоні випромінювання шкіри, один торець котрого з'єднаний з виходом моделі абсолютно чорного тіла, а другий кінець, розташований перед модулятором і другим приймальним електродом, а також містить термоелектричний холодильник, холодний кінець котрого з'єднаний з оболонкою градана і корпусом модулятора. Запропонований спосіб реалізується пристроєм, зображеним на фіг.1. Пристрій має піроелектричний приймач випромінювання 1, з тильним електродом 2, закріпленим на термостатичній підкладці 3 з високим коефіцієнтом теплопровідності, приймальними зачорненими електродами 4 і 5, розділеними проміжком, перед якими установлено модулятор 6, градан 7, передній фокус якого розташований на аналізованій ділянці шкіри 8, а задній - на приймальному електроді 4, модель абсолютно чорного тіла 9 з нагріваючим елементом і контактним датчиком температури, волокняний світловід 10, прозовий в спектральному діапазоні випромінювання шкіри, один торець котрого з'єднаний з виходом 9, а другий - розташований перед модулятором 6 і електродом 5, а також має термоелектричний холодильник 11, холодний кінець якого з'єднаний з оболонкою градана 7 і корпусом модулятора 6, причому, елементи 1-11 розташовані в термоізольованому корпусі. Пристрій працює наступним чином. Інфрачервоне випромінювання ділянки шкіри, яка знаходиться в фокусі градана, спрямовується ним на приймальний електрод, перериваючись модулятором. Тильний електрод піроелектричного приймача з'єднаний з термостатованою підкладкою З, температура якої нижче температури шкіряного покрова і нижнього діапазону моделі абсолютно чорного тіла 9 (наприклад, 35,0°С). Модель абсолютно чорного тіла послідовно генерує енергію, відповідну діапазону досліджуваних температур - нижньому і верхньому (наприклад, 35,5°С и 38,0°С), використані як опорні, чим забезпечується можливість обмеження діапазону температурного випромінювання, який контролюється, а також підвищення точності визначення енергетики у заданому діапазоні. Додаткове охолодження компонентів оптичного каналу знижує фонову складову сигналу. Співставлення суттєвих ознак запропонованого пристрою з прототипом показує, що як канал передачі випромінювання у замовленому технічному рішенні використані охолоджені градан і волокно, що виключає розсіювання потоку і понижує 2 38177 фонову складову ІЧ сигналу Таким чином цей пристрій відповідає критерію "новизна". Порівняння цього рішення з іншими технічними рішеннями свідчить, що відоме зacтосування піроелектричних датчиків для вимірювання ІЧвипромінювання, відомі також функціональні призначення моделей абсолютно чорного тіла, граданів, оптичних волокон. однак, у запропонованій сукупності ці ознаки виявляють нову якість - знижують розсіювання ІЧ-випромінювання і знижують фонову складову сигналу, отже, технічне рішення відповідає критерію "суттєві відмінності". В порівнянні з прототипом, запропоноване технічне рішення дозволяє підвищити вірогідність способу за рахунок виключення впливу пристроїв зчитування інформації із БАТ. скорочення терміну дослідження хворого, одержати об'єктивну інформацію на момент дослідження, що підвищує контроль правильності лікування, яке проводиться. Список літератури: 1. Ф.Г. Портнов "Электропунктурная рефлексотерапия", Рига 1987. 2. П. Фолль "Топографические положення точек замера при электроакупунктуре" Издательство медицинской литературы, 1976 3. Ф. Вернер "Основы электроакурунктуры. Пособие по электроакупунктуре по методу Р. Фолля" Издательство медицинской литературы, 1975. 4. Д.М. Табеева "Руководство по иглорефлексотерапии", М. Медицина, 1986. 5. В.И. Илларионов, В.П. Глухов "Способ диагностики гомеостазам" Патент UA №21957, 1995г(прототип). 6. Радиационный термометр. Заявка 61-16923, Япония. 7. Пиротехнический детектор. Патент США, №814761 (прототип). 8. М. Деребере "Практическое применение инфракрасных лучейм". М.: Госэнергоиздат, 1959. Фіг. ___________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
