Установка для видобування кам’яної солі розчиненням

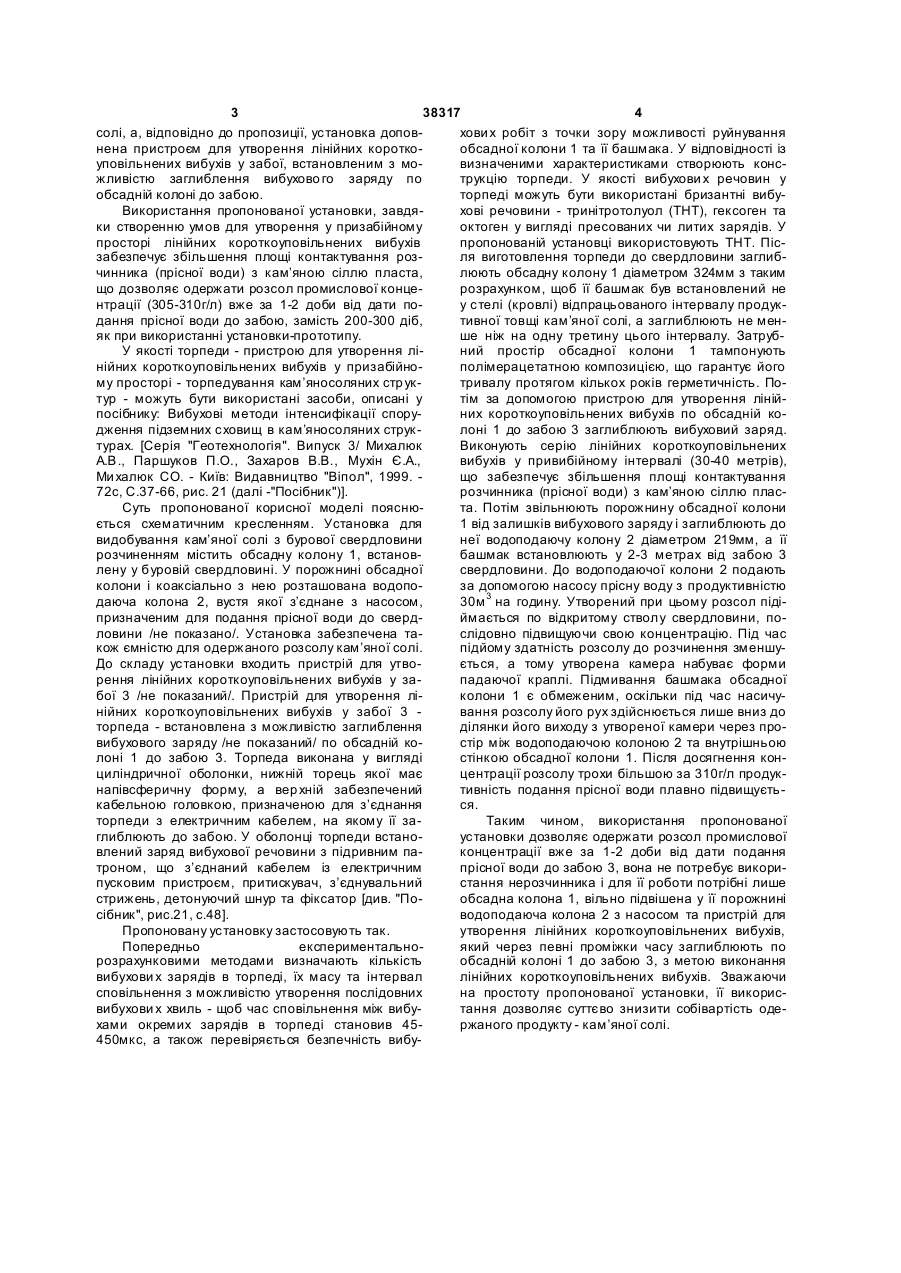

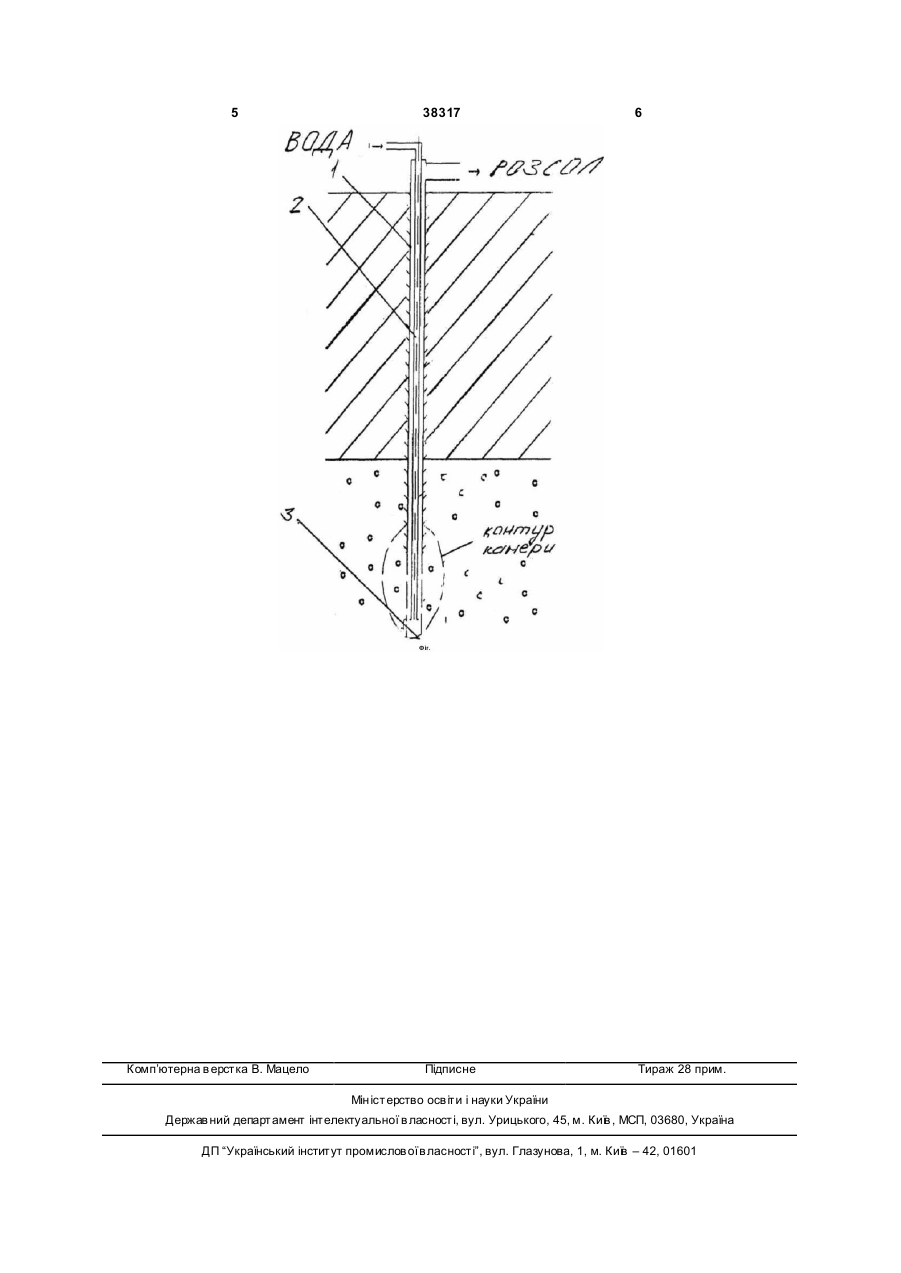

Установка для видобування кам'яної солі з бурової свердловини розчиненням, що містить обсадну колону, призначену для її встановлення у буровій свердловині, розташовану у порожнині обсадної колони водоподавальну колону, устя якої з'єднане з насосом, призначеним для подання прісної води до свердловини, а також ємність для одержаного розсолу кам'яної солі, яка відрізняється тим, що установка доповнена пристроєм для утворення лінійних короткоуповільнених вибухів у забої, встановленим з можливістю заглиблення вибухового заряду по обсадній колоні до забою. (19) (21) u200812908 (22) 05.11.2008 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) ЧАБАНОВИЧ ЛЮБОМИР БОГДАНОВИЧ, U A, НЕЧАЄВ ЮРІЙ АНДРІЙОВИЧ, UA, ДУБРОВСЬКИЙ ЛЕОНАРД КОСТЯНТИНОВИЧ, UA, БИШУК МИХАЙЛО СТЕП АНОВИЧ, U A, ШЕЛКОВСЬКИЙ БОРИС ІВАНОВИЧ, U A, БОГАТОВ ІЛЬЯ БОРІСОВІЧ (73) ЧАБАНОВИЧ ЛЮБОМИР БОГДАНОВИЧ, U A, НЕЧАЄВ ЮРІЙ АНДРІЙОВИЧ, UA, ДУБРОВСЬКИЙ ЛЕОНАРД КОСТЯНТИНОВИЧ, UA, БИШУК МИХАЙЛО СТЕП АНОВИЧ, U A, ШЕЛКОВСЬКИЙ БОРИС ІВАНОВИЧ, U A, БОГАТОВ ІЛЬЯ БОРІСОВІЧ 3 38317 4 солі, а, відповідно до пропозиції, установка доповхови х робіт з точки зору можливості руйнування нена пристроєм для утворення лінійних короткообсадної колони 1 та її башмака. У відповідності із уповільнених вибухів у забої, встановленим з мовизначеними характеристиками створюють консжливістю заглиблення вибухово го заряду по трукцію торпеди. У якості вибухови х речовин у обсадній колоні до забою. торпеді можуть бути використані бризантні вибуВикористання пропонованої установки, завдяхові речовини - тринітротолуол (ТНТ), гексоген та ки створенню умов для утворення у призабійному октоген у вигляді пресованих чи литих зарядів. У просторі лінійних короткоуповільнених вибухів пропонованій установці використовують ТНТ. Пісзабезпечує збільшення площі контактування розля виготовлення торпеди до свердловини заглибчинника (прісної води) з кам’яною сіллю пласта, люють обсадну колону 1 діаметром 324мм з таким що дозволяє одержати розсол промислової концерозрахунком, щоб її башмак був встановлений не нтрації (305-310г/л) вже за 1-2 доби від дати поу стелі (кровлі) відпрацьованого інтервалу продукдання прісної води до забою, замість 200-300 діб, тивної товщі кам’яної солі, а заглиблюють не меняк при використанні установки-прототипу. ше ніж на одну третину цього інтервалу. ЗатрубУ якості торпеди - пристрою для утворення ліний простір обсадної колони 1 тампонують нійних короткоуповільнених вибухів у призабійнополімерацетатною композицією, що гарантує його му просторі - торпедування кам’яносоляних стр уктривалу протягом кількох років герметичність. Потур - можуть бути використані засоби, описані у тім за допомогою пристрою для утворення лінійпосібнику: Вибухові методи інтенсифікації споруних короткоуповільнених вибухів по обсадній кодження підземних сховищ в кам’яносоляних струклоні 1 до забою 3 заглиблюють вибуховий заряд. турах. [Серія "Геотехнологія". Випуск 3/ Михалюк Виконують серію лінійних короткоуповільнених А.В., Паршуков П.О., Захаров В.В., Мухін Є.А., вибухів у привибійному інтервалі (30-40 метрів), Ми халюк CO. - Київ: Видавництво "Віпол", 1999. що забезпечує збільшення площі контактування 72с, С.37-66, рис. 21 (далі -"Посібник")]. розчинника (прісної води) з кам’яною сіллю пласСуть пропонованої корисної моделі пояснюта. Потім звільнюють порожнину обсадної колони ється схематичним кресленням. Установка для 1 від залишків вибухового заряду і заглиблюють до видобування кам’яної солі з бурової свердловини неї водоподаючу колону 2 діаметром 219мм, а її розчиненням містить обсадну колону 1, встановбашмак встановлюють у 2-3 метрах від забою 3 лену у буровій свердловині. У порожнині обсадної свердловини. До водоподаючої колони 2 подають колони і коаксіально з нею розташована водопоза допомогою насосу прісну воду з продуктивністю даюча колона 2, вустя якої з’єднане з насосом, 30м 3 на годину. Утворений при цьому розсол підіпризначеним для подання прісної води до свердймається по відкритому стволу свердловини, половини /не показано/. Установка забезпечена таслідовно підвищуючи свою концентрацію. Під час кож ємністю для одержаного розсолу кам’яної солі. підйому здатність розсолу до розчинення зменшуДо складу установки входить пристрій для утвоється, а тому утворена камера набуває форми рення лінійних короткоуповільнених вибухів у западаючої краплі. Підмивання башмака обсадної бої 3 /не показаний/. Пристрій для утворення ліколони 1 є обмеженим, оскільки під час насичунійних короткоуповільнених вибухів у забої 3 вання розсолу його рух здійснюється лише вниз до торпеда - встановлена з можливістю заглиблення ділянки його виходу з утвореної камери через провибухового заряду /не показаний/ по обсадній костір між водоподаючою колоною 2 та внутрішньою лоні 1 до забою 3. Торпеда виконана у вигляді стінкою обсадної колони 1. Після досягнення конциліндричної оболонки, нижній торець якої має центрації розсолу трохи більшою за 310г/л продукнапівсферичну форму, а вер хній забезпечений тивність подання прісної води плавно підвищуєтькабельною головкою, призначеною для з’єднання ся. торпеди з електричним кабелем, на якому її заТаким чином, використання пропонованої глиблюють до забою. У оболонці торпеди встаноустановки дозволяє одержати розсол промислової влений заряд вибухової речовини з підривним паконцентрації вже за 1-2 доби від дати подання троном, що з’єднаний кабелем із електричним прісної води до забою 3, вона не потребує викорипусковим пристроєм, притискувач, з’єднувальний стання нерозчинника і для її роботи потрібні лише стрижень, детонуючий шнур та фіксатор [див. "Пообсадна колона 1, вільно підвішена у її порожнині сібник", рис.21, с.48]. водоподаюча колона 2 з насосом та пристрій для Пропоновану установку застосовують так. утворення лінійних короткоуповільнених вибухів, Попередньо експериментальноякий через певні проміжки часу заглиблюють по розрахунковими методами визначають кількість обсадній колоні 1 до забою 3, з метою виконання вибухови х зарядів в торпеді, їх масу та інтервал лінійних короткоуповільнених вибухів. Зважаючи сповільнення з можливістю утворення послідовних на простоту пропонованої установки, її викорисвибухови х хвиль - щоб час сповільнення між вибутання дозволяє суттєво знизити собівартість одехами окремих зарядів в торпеді становив 45ржаного продукту - кам’яної солі. 450мкс, а також перевіряється безпечність вибу 5 Комп’ютерна в ерстка В. Мацело 38317 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
