Секція механізованого кріплення

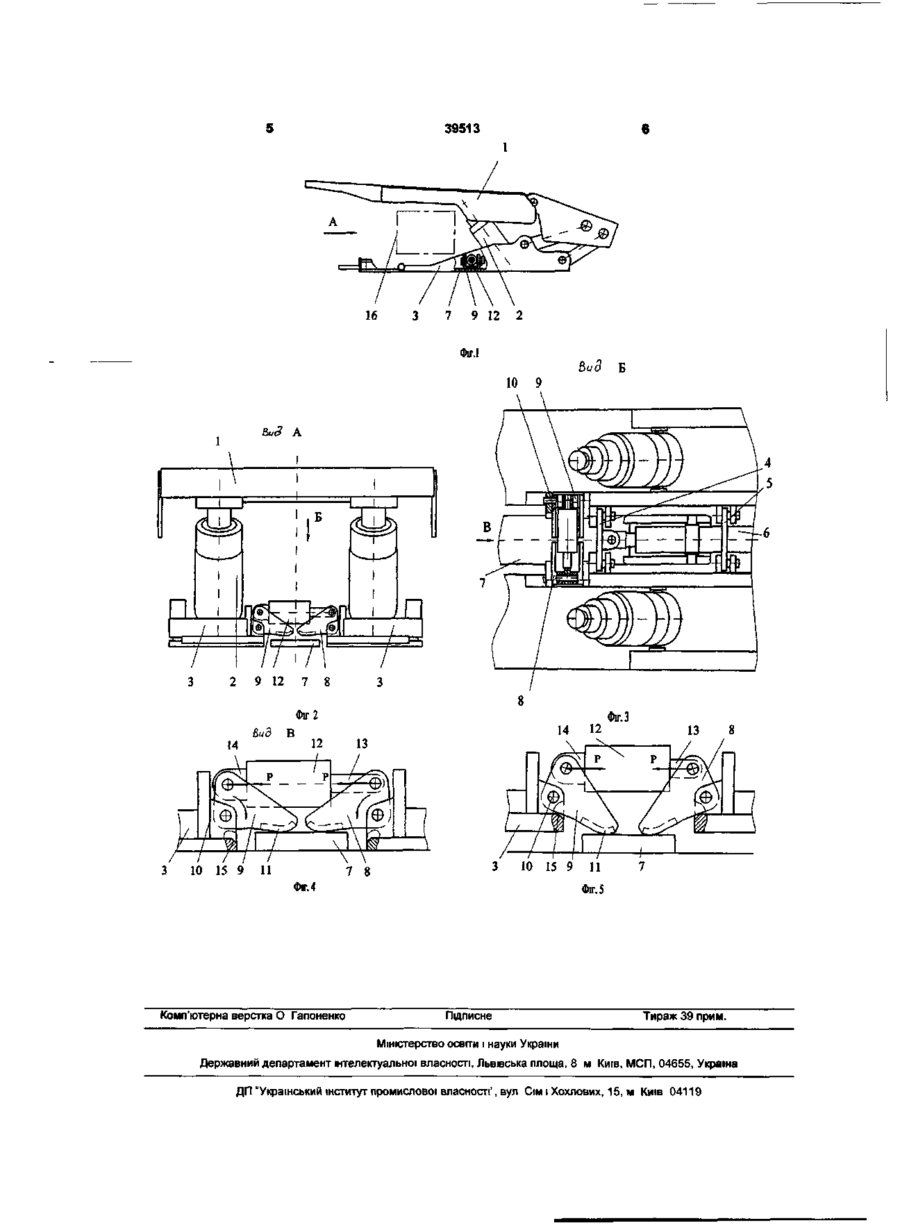

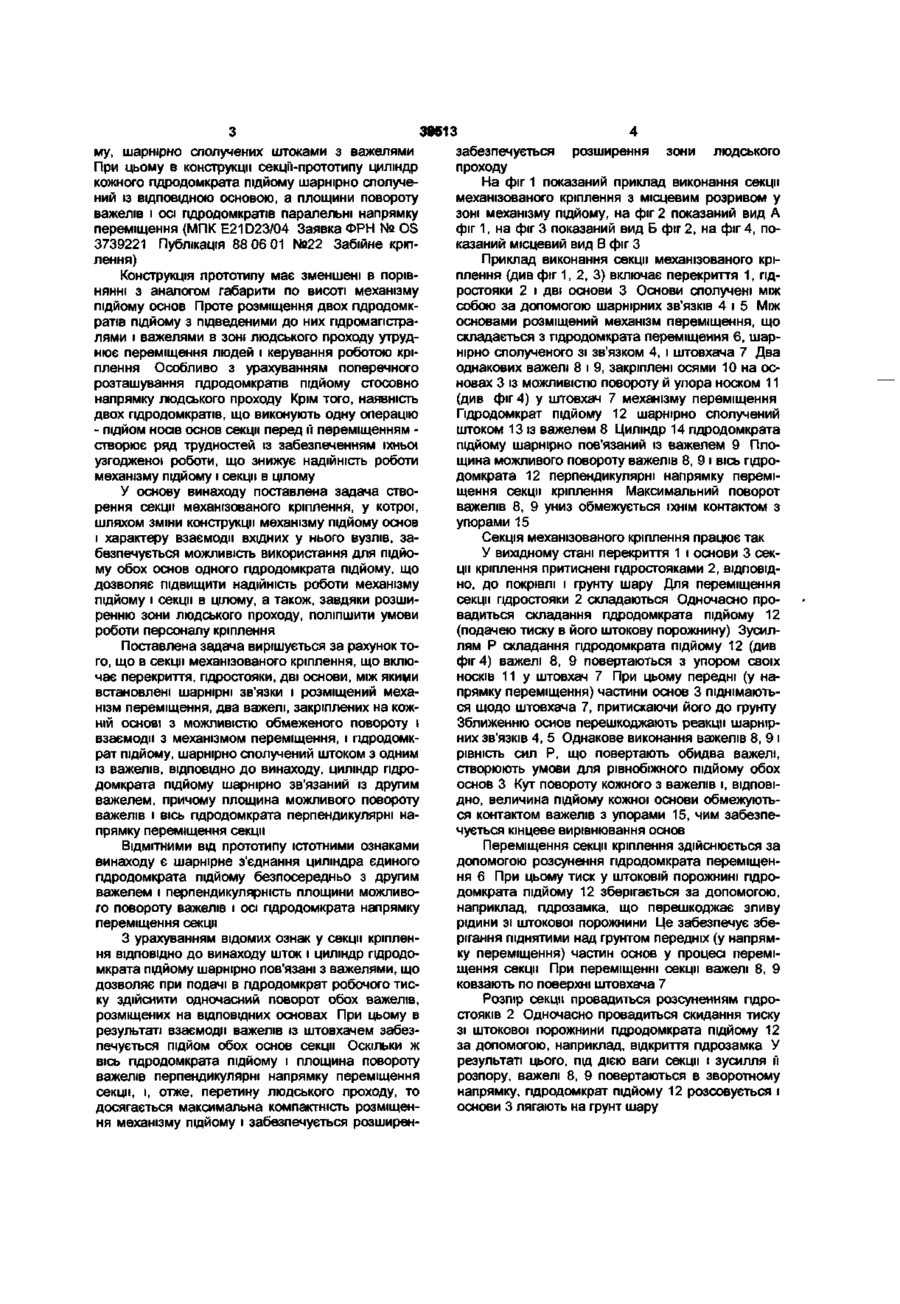

Секція механізованого кріплення, що включає перекриття, пдростояки, дві основи, між якими встановлені шарнірні зв'язки і розміщений механізм переміщення, два важелі, закріплених на кожній основі з можливістю обмеженого повороту і взаємодії з механізмом переміщення, та гідродомкрат підйому, шарнірно сполучений штоком з одним із важелів, яка відрізняється тим, що циліндр гідродомкрата підйому шарнірно зв'язаний з другим важелем, причому площина можливого повороту важелів і вісь гідродомкрата підйому перпендикулярні напрямку переміщення секції сч о Винахід стосується до гірничої справи, а саме до механізованого кріплення очисних забоїв при підземному видобутку корисних копалин Одною з основних вимог, запропонованих до конструкції секції механізованого кріплення, є забезпечення надійності процесу переміщення секції, зокрема, в умовах слабких і порушених грунтів Основи секцій, що працюють у таких умовах, під дією гірничого тиску занурюються в грунт, що значно ускладнює й уповільнює процес переміщення секції Крім того, при пересувці ніс основи секції зрізає верхній прошарок грунту, що призводить до подальшого занурення основи в грунт і заштибовці робочого простору Найбільш ефективним і поширеним рішенням цієї проблеми є використання в конструкції секції механізму підйому, що забезпечує підйом носу основи секції при її пересувці Відома секція механізованого кріплення, що включає перекриття, пдростояки, дві основи, між якими встановлені шарнірні зв'язки і розміщений механізм переміщення, два вертикальних гідродомкрата підйому, циліндри яких закріплені на основах, а штоки взаємодіють із штовхачем механізму переміщення, піднімаючи основи над нерівностями грунту шару (МПК E21D23/04 Заявка ФРН № OS 3400771 Публікація 85 07 18 №29 Секція кріплення з пристроєм для підйому основ) Два вертикальних гідродомкрати підйому з підведеними до них пдромапстралями і керуючою апаратурою являють собою складний механізм, що має значний габарит по висоті, особливо при висунутих штоках Великий габарит механізму підйому по висоті обмежує галузь застосування кріплення на тонких шарах, утруднює пересування людей у призабійному просторі і керування механізованим кріпленням Крім того, безпосередня взаємодія штоків гідродомкратів підйому зі штовхачем при переміщенні секції створює в штоках згинальні навантаження, що може призвести до поломки штока Найбільш близької до винаходу за технічною суттю є секція механізованого кріплення, що включає перекриття, пдростояки, дві основи, між якими встановлені шарнірні зв'язки і розміщений механізм переміщення, два важелі, закріплених на кожній основі з можливістю повороту і взаємодії з механізмом переміщення, і два гідродомкрати підйо CO ю О) со 39513 забезпечується розширення зони людського проходу На фіг 1 показаний приклад виконання секції механізованого кріплення з місцевим розривом у зоні механізму підйому, на фіг 2 показаний вид А фіг 1, на фіг 3 показаний вид Б фіг 2, на фіг 4, показаний місцевий вид В фіг З Приклад виконання секції механізованого кріплення (див фіг 1, 2, 3) включає перекриття 1, гідростояки 2 і дві основи 3 Основи сполучені між собою за допомогою шарнірних зв'язків 4 і 5 Між основами розміщений механізм переміщення, що складається з гідродомкрата переміщення 6, шарнірно сполученого зі зв'язком 4, і штовхача 7 Два однакових важелі 8 і 9, закріплені осями 10 на основах 3 із можливістю повороту й упора носком 11 (див фіг 4) у штовхач 7 механізму переміщення Гідродомкрат підйому 12 шарнірно сполучений штоком 13 із важелем 8 Циліндр 14 гідродомкрата підйому шарнірно пов'язаний із важелем 9 Площина можливого повороту важелів 8, 9 і вісь гідродомкрата 12 перпендикулярні напрямку переміщення секції кріплення Максимальний поворот важелів 8, 9 униз обмежується їхнім контактом з упорами 15 Секція механізованого кріплення працює так У вихідному стані перекриття 1 і основи 3 секції кріплення притиснені пдростояками 2, ВІДПОВІДНО, до покрівлі і грунту шару Для переміщення секції гідростояки 2 складаються Одночасно провадиться складання гідродомкрата підйому 12 (подачею тиску в його штокову порожнину) Зусиллям Р складання гідродомкрата підйому 12 (див фіг 4) важелі 8, 9 повертаються з упором своїх носків 11 у штовхач 7 При цьому передні (у напрямку переміщення) частини основ 3 піднімаються щодо штовхача 7, притискаючи його до грунту Зближенню основ перешкоджають реакції шарнірних зв'язків 4, 5 Однакове виконання важелів 8, 9 і рівність сил Р, що повертають обидва важелі, створюють умови для рівнобіжного підйому обох основ 3 Кут повороту кожного з важелів і, ВІДПОВІДНО, величина підйому кожної основи обмежуються контактом важелів з упорами 15, чим забезпечується кінцеве вирівнювання основ Переміщення секції кріплення здійснюється за допомогою розсунення гідродомкрата переміщення 6 При цьому тиск у штоковій порожнині гідродомкрата підйому 12 зберігається за допомогою, наприклад, пдрозамка, що перешкоджає зливу рідини зі штокової порожнини Це забезпечує зберігання піднятими над грунтом передніх (у напрямку переміщення) частин основ у процесі переміщення секції При переміщенні секції важелі 8, 9 ковзають по поверхні штовхача 7 Розпір секції провадиться розсуненням пдростояків 2 Одночасно провадиться скидання тиску зі штокової порожнини гідродомкрата підйому 12 за допомогою, наприклад, відкриття пдрозамка У результаті цього, під дією ваги секції і зусилля її розпору, важелі 8, 9 повертаються в зворотному напрямку, гідродомкрат підйому 12 розсовується і основи 3 лягають на грунт шару му, шарнірно сполучених штоками з важелями При цьому в конструкції секцП-прототипу циліндр кожного гідродомкрата підйому шарнірно сполучений із ВІДПОВІДНОЮ основою, а площини повороту важелів і осі гідродомкратів паралельні напрямку переміщення (МПК E21D23/04 Заявка ФРН № OS 3739221 Публікація 88 06 01 №22 Забійне кріплення) Конструкція прототипу має зменшені в порівнянні з аналогом габарити по висоті механізму підйому основ Проте розміщення двох гідродомкратів підйому з підведеними до них пдромапстралями і важелями в зоні людського проходу утруднює переміщення людей і керування роботою кріплення Особливо з урахуванням поперечного розташування гідродомкратів підйому стосовно напрямку людського проходу Крім того, наявність двох гідродомкратів, що виконують одну операцію - підйом носів основ секції перед й переміщенням створює ряд трудностей із забезпеченням їхньої узгодженої роботи, що знижує надійність роботи механізму підйому і секції в цілому У основу винаходу поставлена задача створення секції механізованого кріплення, у котрої, шляхом зміни конструкції механізму підйому основ і характеру взаємодії вхідних у нього вузлів, забезпечується можливість використання для підйому обох основ одного гідродомкрата підйому, що дозволяє підвищити надійність роботи механізму підйому і секції в цілому, а також, завдяки розширенню зони людського проходу, поліпшити умови роботи персоналу кріплення Поставлена задача вирішується за рахунок того, що в секції механізованого кріплення, що включає перекриття, гідростояки, дві основи, між якими встановлені шарнірні зв'язки і розміщений механізм переміщення, два важелі, закріплених на кожній основі з можливістю обмеженого повороту і взаємодії з механізмом переміщення, і гідродомкрат підйому, шарнірно сполучений штоком з одним із важелів, ВІДПОВІДНО до винаходу, циліндр гідродомкрата підйому шарнірно зв'язаний із другим важелем, причому площина можливого повороту важелів і вісь гідродомкрата перпендикулярні напрямку переміщення секції ВІДМІТНИМИ ВІД прототипу істотними ознаками винаходу є шарнірне з'єднання циліндра єдиного гідродомкрата підйому безпосередньо з другим важелем і перпендикулярність площини можливого повороту важелів і осі гідродомкрата напрямку переміщення секції З урахуванням відомих ознак у секції кріплення ВІДПОВІДНО до винаходу шток і циліндр гідродомкрата підйому шарнірно пов'язані з важелями, що дозволяє при подачі в гідродомкрат робочого тиску здійснити одночасний поворот обох важелів, розміщених на ВІДПОВІДНИХ основах При цьому в результаті взаємодії важелів із штовхачем забезпечується підйом обох основ секції Оскільки Ж ВІСЬ гідродомкрата підйому і площина повороту важелів перпендикулярні напрямку переміщення секції, і, отже, перетину людського проходу, то досягається максимальна компактність розміщення механізму підйому і забезпечується розширен 39513 •—ff\ 16 3 7 9 12 2 Фіг.1 Вад 10 З 7 10 /7 15 9 / \ 11 7 \ З 8 10 15 9 Фіг. 4 Комп'ютерна верстка О Гапоненко Б 9 11 7 Фіг. 5 Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8 м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім і Хохлових, 15, м Київ 04119
