Пристрій електронний для діагностики маститу у корів

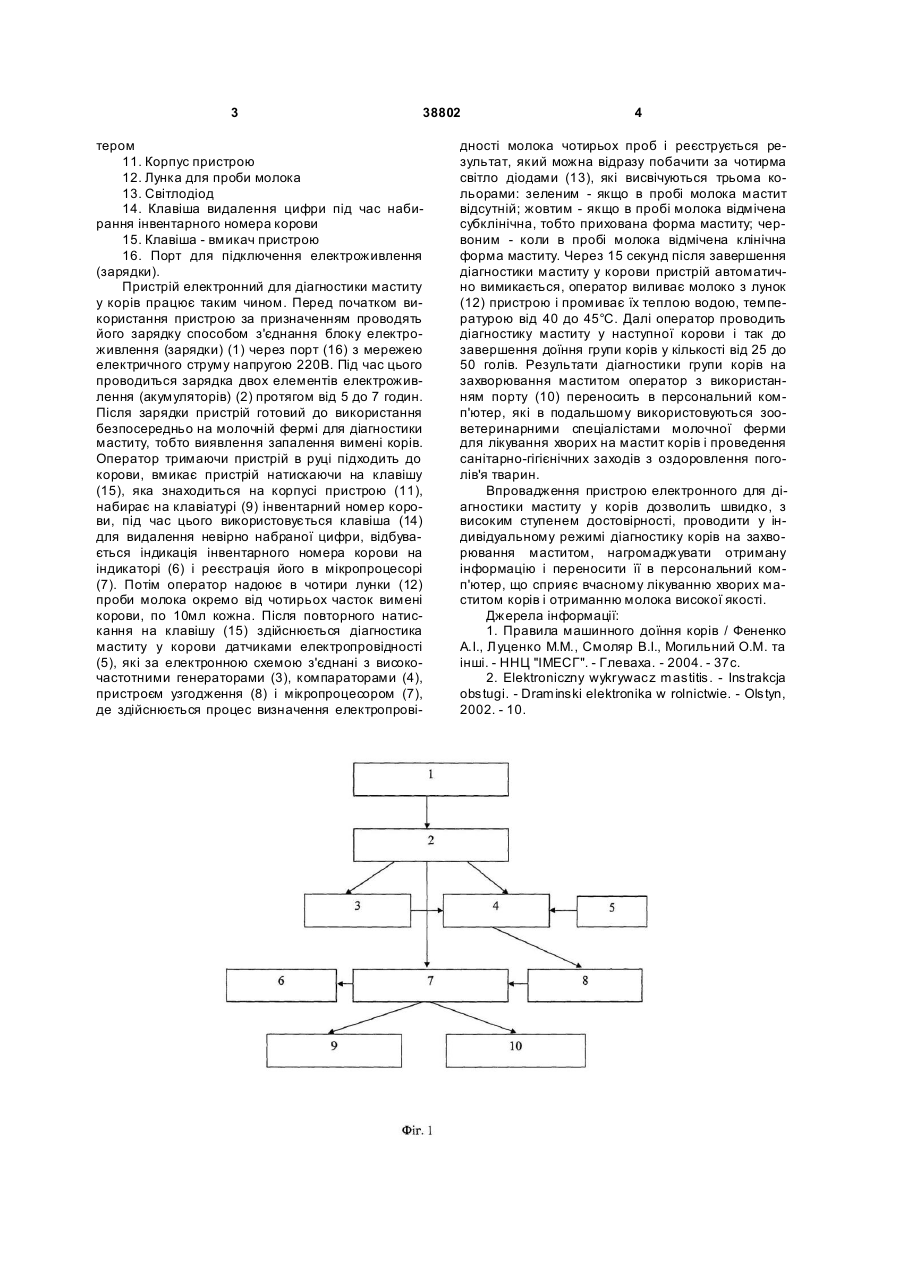

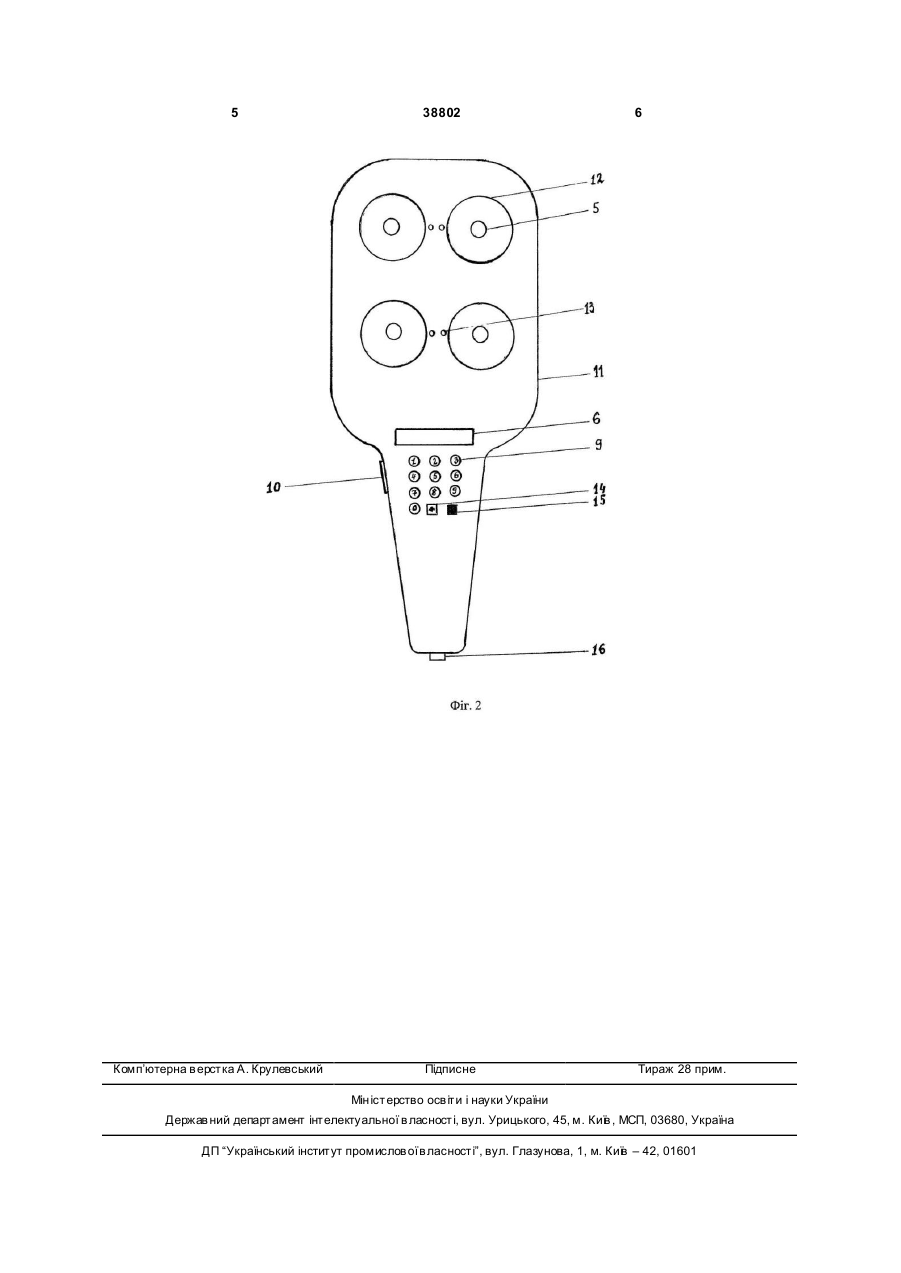

Пристрій електронний для діагностики маститу у корів, що містить датчик електропровідності молока, який відрізняється тим, що оснащений мікропроцесором для реєстрації інвентарного номера корови з його висвітленням на індикаторі та нагромадження отриманої інформації щодо результатів діагностики маститу у корів, виконаний з можливістю перенесення отриманої інформації щодо діагностики маститу у корів в персональний комп'ютер. (19) (21) u200804734 (22) 14.04.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) ЛУЦЕНКО МАРІЯ МИ ХАЙЛІВН А, U A, С МОЛЯР В'ЯЧЕСЛАВ ІВАНОВИЧ, U A, ТОНКОВИД ОЛЕКСІЙ ЛЕОНІДОВИЧ, U A, ПТАШКА ЮЛІЯ ПАВЛІВНА, UA (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ПРОГНОЗУВАННЯ ТА ВИПРОБУВАННЯ ТЕХНІКИ І ТЕХНОЛОГІЙ ДЛЯ СІЛЬСЬКОГОСПОДАРСЬКОГО ВИРОБНИЦТВА ІМЕНІ ЛЕОНІДА 3 38802 тером 11. Корпус пристрою 12. Лунка для проби молока 13. Світлодіод 14. Клавіша видалення цифри під час набирання інвентарного номера корови 15. Клавіша - вмикач пристрою 16. Порт для підключення електроживлення (зарядки). Пристрій електронний для діагностики маститу у корів працює таким чином. Перед початком використання пристрою за призначенням проводять його зарядку способом з'єднання блоку електроживлення (зарядки) (1) через порт (16) з мережею електричного струму напругою 220В. Під час цього проводиться зарядка двох елементів електроживлення (акумуляторів) (2) протягом від 5 до 7 годин. Після зарядки пристрій готовий до використання безпосередньо на молочній фермі для діагностики маститу, тобто виявлення запалення вимені корів. Оператор тримаючи пристрій в руці підходить до корови, вмикає пристрій натискаючи на клавішу (15), яка знаходиться на корпусі пристрою (11), набирає на клавіатурі (9) інвентарний номер корови, під час цього використовується клавіша (14) для видалення невірно набраної цифри, відбувається індикація інвентарного номера корови на індикаторі (6) і реєстрація його в мікропроцесорі (7). Потім оператор надоює в чотири лунки (12) проби молока окремо від чотирьох часток вимені корови, по 10мл кожна. Після повторного натискання на клавішу (15) здійснюється діагностика маститу у корови датчиками електропровідності (5), які за електронною схемою з'єднані з високочастотними генераторами (3), компараторами (4), пристроєм узгодження (8) і мікропроцесором (7), де здійснюється процес визначення електропрові 4 дності молока чотирьох проб і реєструється результат, який можна відразу побачити за чотирма світло діодами (13), які висвічуються трьома кольорами: зеленим - якщо в пробі молока мастит відсутній; жовтим - якщо в пробі молока відмічена субклінічна, тобто прихована форма маститу; червоним - коли в пробі молока відмічена клінічна форма маститу. Через 15 секунд після завершення діагностики маститу у корови пристрій автоматично вимикається, оператор виливає молоко з лунок (12) пристрою і промиває їх теплою водою, температурою від 40 до 45°С. Далі оператор проводить діагностику маститу у наступної корови і так до завершення доїння групи корів у кількості від 25 до 50 голів. Результати діагностики групи корів на захворювання маститом оператор з використанням порту (10) переносить в персональний комп'ютер, які в подальшому використовуються зооветеринарними спеціалістами молочної ферми для лікування хворих на мастит корів і проведення санітарно-гігієнічних заходів з оздоровлення поголів'я тварин. Впровадження пристрою електронного для діагностики маститу у корів дозволить швидко, з високим ступенем достовірності, проводити у індивідуальному режимі діагностику корів на захворювання маститом, нагромаджувати отриману інформацію і переносити її в персональний комп'ютер, що сприяє вчасному лікуванню хворих маститом корів і отриманню молока високої якості. Джерела інформації: 1. Правила машинного доїння корів / Фененко А.І., Луценко М.М., Смоляр В.І., Могильний О.М. та інші. - ННЦ "ІМЕСГ". - Глеваха. - 2004. - 37с. 2. Elektroniczny wykrywacz mastitis. - Instrakcja obstugi. - Draminski elektronika w rolnictwie. - Olstyn, 2002. - 10. 5 Комп’ютерна в ерстка А. Крулевський 38802 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
