Спосіб газифікації в потоці пилоподібного вуглецевмісного твердого палива

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 38930

Опубліковано: 26.01.2009

Автори: Волков Ігор Георгійович, Черемісіна Віра Іванівна, Чернишов Сергій Іванович, Лисенко Ігор Едуардович

Завантажити PDF файл.

Формула / Реферат

Спосіб газифікації в потоці пилоподібного вуглецевмісного твердого палива, що включає подачу в реактор газифікації пилоподібного палива і водяної пари, який відрізняється тим, що застосовують ало-автотермічний процес газифікації палива, операції якого реалізують в такій послідовності: спочатку до факела горіння плазмотрона вводять горючий газ, кисень та водяну пару, а потім до факела горіння цих продуктів подають вугільний пил, і в результаті взаємодії між вуглецем вугільного пилу та продуктами горіння одержують синтез-газ.

Текст

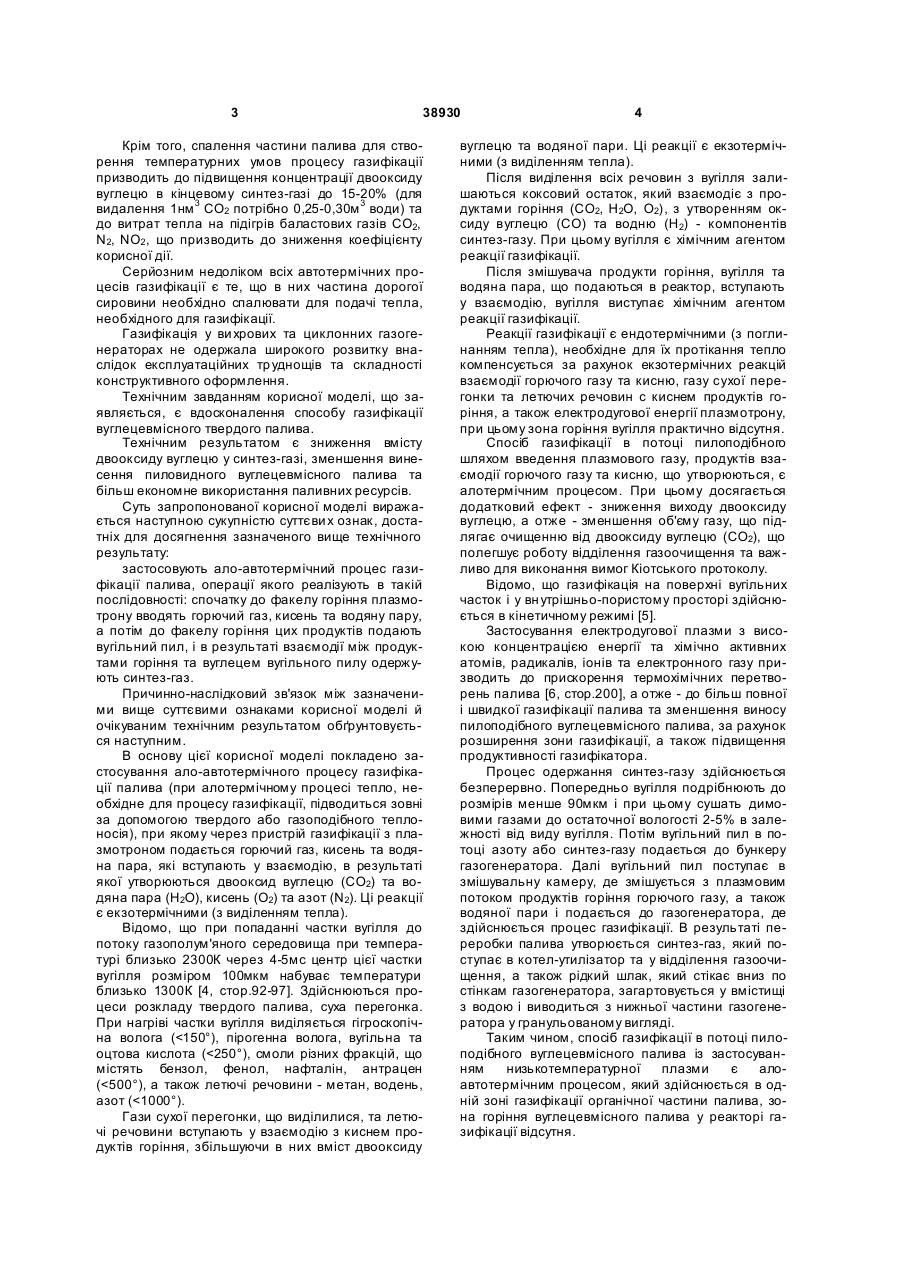

Спосіб газифікації в потоці пилоподібного вуглецевмісного твердого палива, що включає подачу 3 38930 Крім того, спалення частини палива для створення температурних умов процесу газифікації призводить до підвищення концентрації двооксиду вуглецю в кінцевому синтез-газі до 15-20% (для видалення 1нм 3 СО2 потрібно 0,25-0,30м 3 води) та до витрат тепла на підігрів баластових газів СO2, N2, NO2 , що призводить до зниження коефіцієнту корисної дії. Серйозним недоліком всіх автотермічних процесів газифікації є те, що в них частина дорогої сировини необхідно спалювати для подачі тепла, необхідного для газифікації. Газифікація у ви хрових та циклонних газогенераторах не одержала широкого розвитку внаслідок експлуатаційних тр уднощів та складності конструктивного оформлення. Технічним завданням корисної моделі, що заявляється, є вдосконалення способу газифікації вуглецевмісного твердого палива. Технічним результатом є зниження вмісту двооксиду вуглецю у синтез-газі, зменшення винесення пиловидного вуглецевмісного палива та більш економне використання паливних ресурсів. Суть запропонованої корисної моделі виражається наступною сукупністю суттєви х ознак, достатніх для досягнення зазначеного вище технічного результату: застосовують ало-автотермічний процес газифікації палива, операції якого реалізують в такій послідовності: спочатку до факелу горіння плазмотрону вводять горючий газ, кисень та водяну пару, а потім до факелу горіння цих продуктів подають вугільний пил, і в результаті взаємодії між продуктами горіння та вуглецем вугільного пилу одержують синтез-газ. Причинно-наслідковий зв'язок між зазначеними вище суттєвими ознаками корисної моделі й очікуваним технічним результатом обґрунтовується наступним. В основу цієї корисної моделі покладено застосування ало-автотермічного процесу газифікації палива (при алотермічному процесі тепло, необхідне для процесу газифікації, підводиться зовні за допомогою твердого або газоподібного теплоносія), при якому через пристрій газифікації з плазмотроном подається горючий газ, кисень та водяна пара, які вступають у взаємодію, в результаті якої утворюються двооксид вуглецю (СО2) та водяна пара (Н2О), кисень (O2) та азот (N2). Ці реакції є екзотермічними (з виділенням тепла). Відомо, що при попаданні частки вугілля до потоку газополум'яного середовища при температурі близько 2300К через 4-5мс центр цієї частки вугілля розміром 100мкм набуває температури близько 1300К [4, стор.92-97]. Здійснюються процеси розкладу твердого палива, суха перегонка. При нагріві частки вугілля виділяється гігроскопічна волога (

Дивитися

Додаткова інформація

Назва патенту англійською

Method for entrained flow gasification of powdery carbon-containing solid fuel

Автори англійською

Volkov Ihor Heorhiiovych, Lysenko Ihor Eduardovych, Cheremisina Vira Ivanivna, Chernyshov Serhii Ivanovych

Назва патенту російською

Способ газификации в потоке пылеобразного углеродсодержащего твердого топлива

Автори російською

Волков Игорь Георгиевич, Лысенко Игорь Эдуардович, Черемисина Вера Ивановна, Чернышев Сергей Иванович

МПК / Мітки

МПК: H05H 1/24, C10J 3/02

Мітки: потоці, спосіб, пилоподібного, палива, вуглецевмісного, твердого, газифікації
