Крапельниця

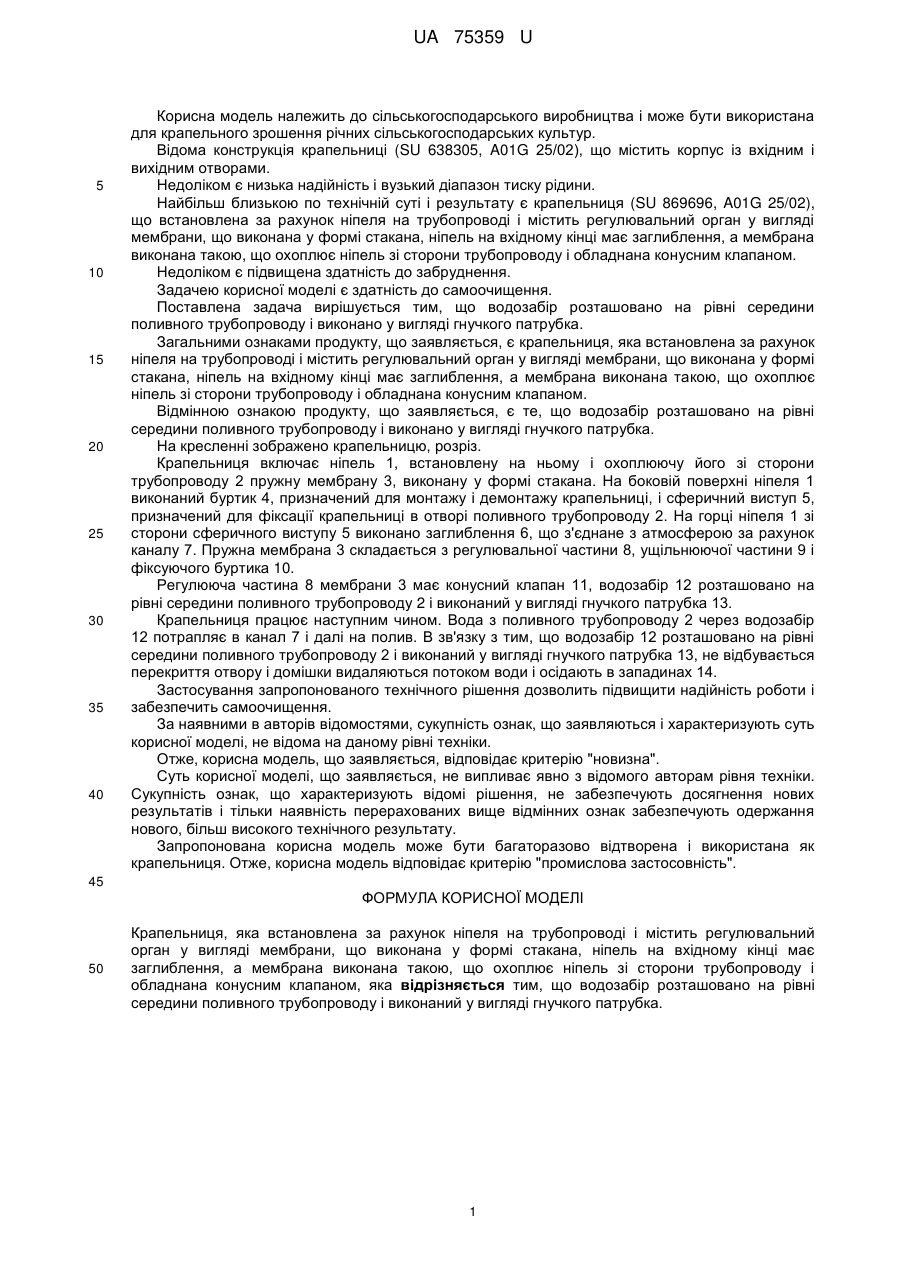

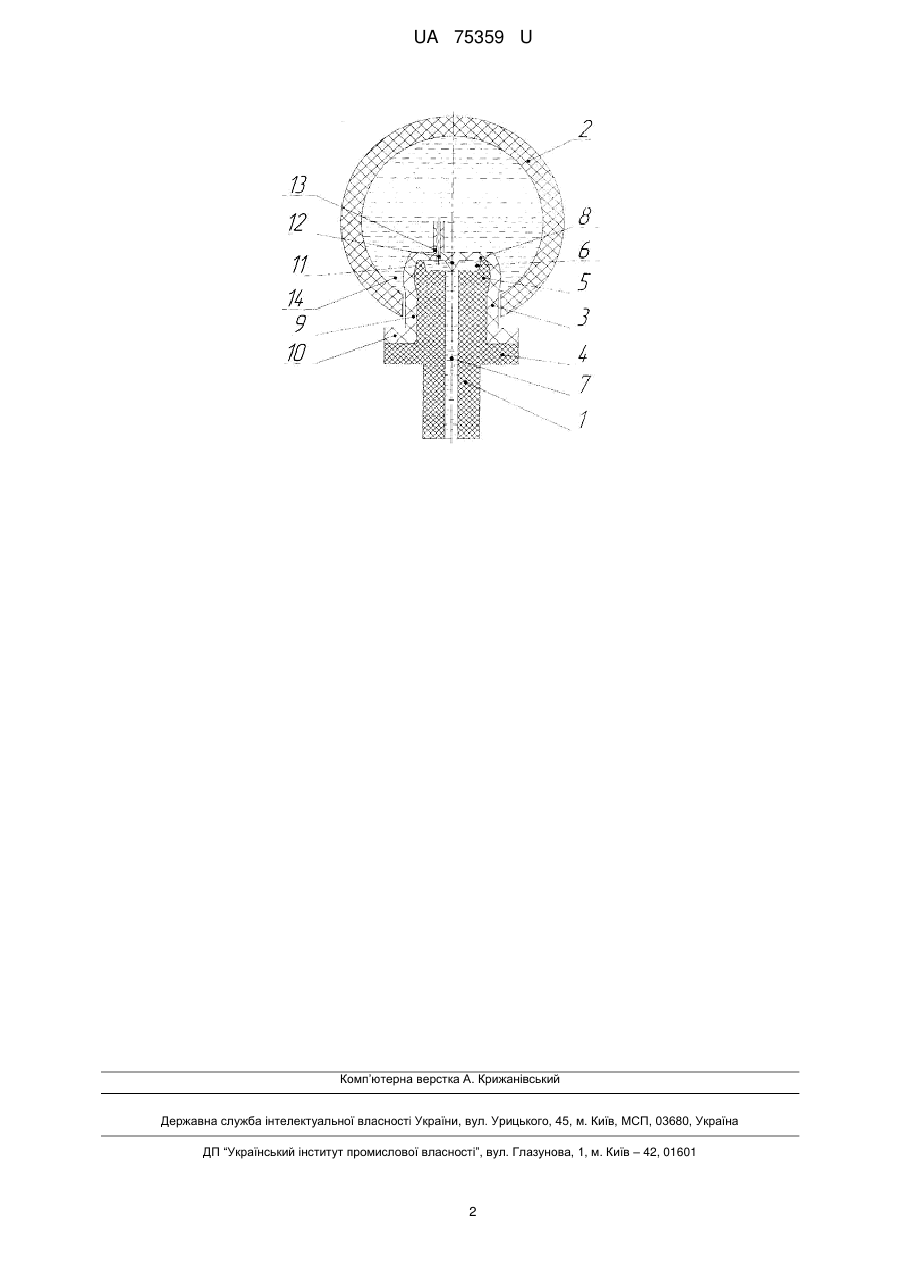

Реферат: UA 75359 U UA 75359 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського виробництва і може бути використана для крапельного зрошення річних сільськогосподарських культур. Відома конструкція крапельниці (SU 638305, A01G 25/02), що містить корпус із вхідним і вихідним отворами. Недоліком є низька надійність і вузький діапазон тиску рідини. Найбільш близькою по технічній суті і результату є крапельниця (SU 869696, A01G 25/02), що встановлена за рахунок ніпеля на трубопроводі і містить регулювальний орган у вигляді мембрани, що виконана у формі стакана, ніпель на вхідному кінці має заглиблення, а мембрана виконана такою, що охоплює ніпель зі сторони трубопроводу і обладнана конусним клапаном. Недоліком є підвищена здатність до забруднення. Задачею корисної моделі є здатність до самоочищення. Поставлена задача вирішується тим, що водозабір розташовано на рівні середини поливного трубопроводу і виконано у вигляді гнучкого патрубка. Загальними ознаками продукту, що заявляється, є крапельниця, яка встановлена за рахунок ніпеля на трубопроводі і містить регулювальний орган у вигляді мембрани, що виконана у формі стакана, ніпель на вхідному кінці має заглиблення, а мембрана виконана такою, що охоплює ніпель зі сторони трубопроводу і обладнана конусним клапаном. Відмінною ознакою продукту, що заявляється, є те, що водозабір розташовано на рівні середини поливного трубопроводу і виконано у вигляді гнучкого патрубка. На кресленні зображено крапельницю, розріз. Крапельниця включає ніпель 1, встановлену на ньому і охоплюючу його зі сторони трубопроводу 2 пружну мембрану 3, виконану у формі стакана. На боковій поверхні ніпеля 1 виконаний буртик 4, призначений для монтажу і демонтажу крапельниці, і сферичний виступ 5, призначений для фіксації крапельниці в отворі поливного трубопроводу 2. На горці ніпеля 1 зі сторони сферичного виступу 5 виконано заглиблення 6, що з'єднане з атмосферою за рахунок каналу 7. Пружна мембрана 3 складається з регулювальної частини 8, ущільнюючої частини 9 і фіксуючого буртика 10. Регулююча частина 8 мембрани 3 має конусний клапан 11, водозабір 12 розташовано на рівні середини поливного трубопроводу 2 і виконаний у вигляді гнучкого патрубка 13. Крапельниця працює наступним чином. Вода з поливного трубопроводу 2 через водозабір 12 потрапляє в канал 7 і далі на полив. В зв'язку з тим, що водозабір 12 розташовано на рівні середини поливного трубопроводу 2 і виконаний у вигляді гнучкого патрубка 13, не відбувається перекриття отвору і домішки видаляються потоком води і осідають в западинах 14. Застосування запропонованого технічного рішення дозволить підвищити надійність роботи і забезпечить самоочищення. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова застосовність". 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Крапельниця, яка встановлена за рахунок ніпеля на трубопроводі і містить регулювальний орган у вигляді мембрани, що виконана у формі стакана, ніпель на вхідному кінці має заглиблення, а мембрана виконана такою, що охоплює ніпель зі сторони трубопроводу і обладнана конусним клапаном, яка відрізняється тим, що водозабір розташовано на рівні середини поливного трубопроводу і виконаний у вигляді гнучкого патрубка. 1 UA 75359 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
