Ущільнювальна замазка

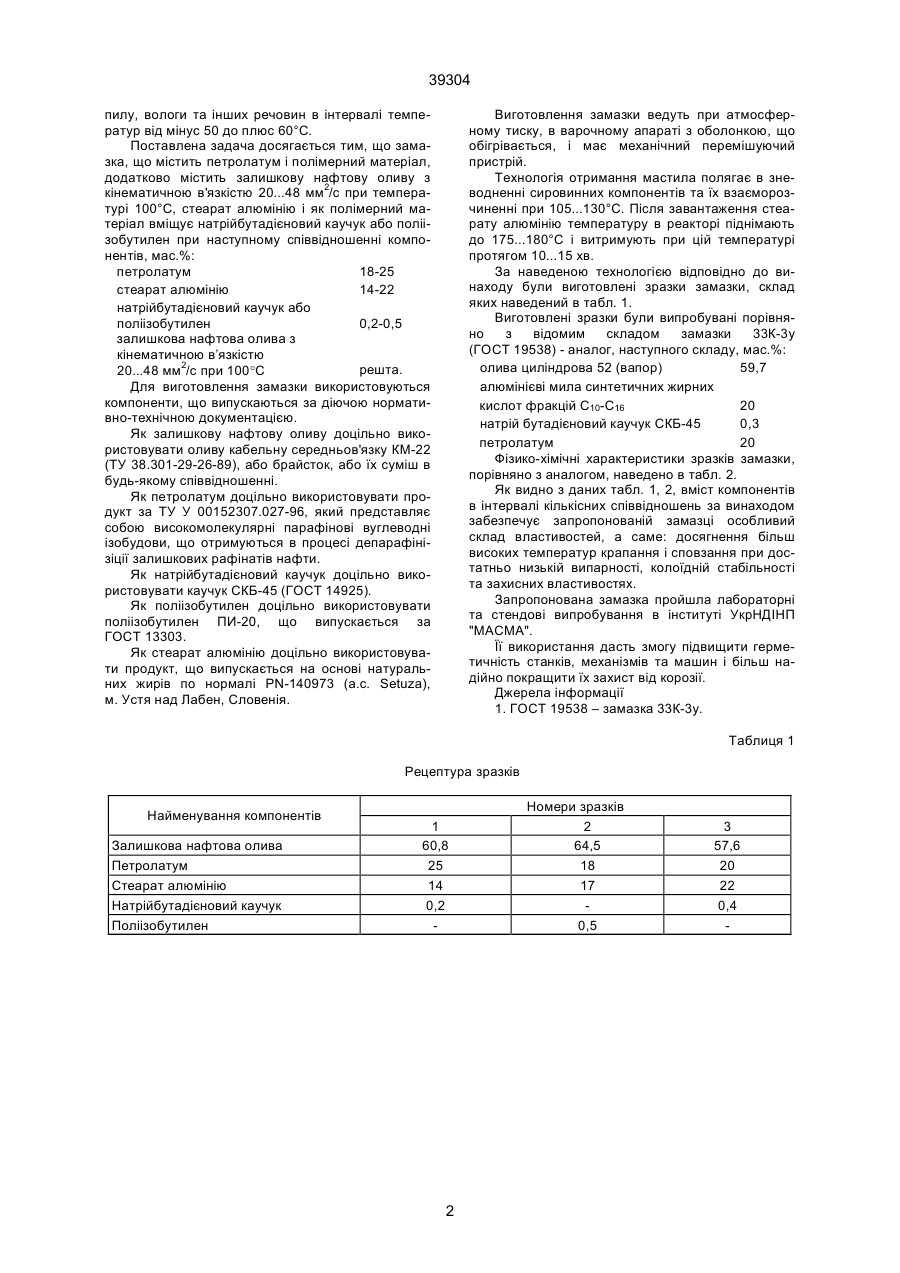

Ущільнювальна замазка для машин та механізмів на основі петролатуму і полімерного матеріалу, яка відрізняється тим, що вона додатково містить залишкову нафтову оливу з кінематичною в'язкістю 20...48 мм2/с при 100ºС, стеарат алюмінію і як полімерний матеріал вміщує натрійбутадієновий каучук або поліізобутилен при наступному співвідношенні компонентів, мас.%: петролатум 18-25 стеарат алюмінію 14-22 натрійбутадієновий каучук або поліізобутилен 0,2-0,5 залишкова нафтова олива з кінематичною в’язкістю 20...48 мм2/с при 100ºС решта. (19) (21) 2000010356 (22) 21.01.2000 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Калічевська Катерина Андріївна, Губарев Олександр Степанович, Любінін Йосип Абрамович, Стахурський Олександр Дмитрович, Македонський Олег Олександрович, Губарев Роман Олександрович, Калічевський Юрій Васильович, Биковська Олена Юхимівна, Березницька Олена Андріївна (73) Калічевська Катерина Андріївна, Губарев Олександр Степанович, Любінін Йосип Абрамович, Стахурський Олександр Дмитрович, Македонський Олег Олександрович, Губарев Роман Олександрович, Калічевський Юрій Васильович, Биковська Олена Юхимівна, Березницька Олена Андріївна 39304 пилу, вологи та інших речовин в інтервалі температур від мінус 50 до плюс 60°С. Поставлена задача досягається тим, що замазка, що містить петролатум і полімерний матеріал, додатково містить залишкову нафтову оливу з кінематичною в'язкістю 20...48 мм2/с при температурі 100°C, стеарат алюмінію і як полімерний матеріал вміщує натрійбутадієновий каучук або поліізобутилен при наступному співвідношенні компонентів, мас.%: петролатум 18-25 стеарат алюмінію 14-22 натрійбутадієновий каучук або поліізобутилен 0,2-0,5 залишкова нафтова олива з кінематичною в’язкістю решта. 20...48 мм2/с при 100°С Для виготовлення замазки використовуються компоненти, що випускаються за діючою нормативно-технічною документацією. Як залишкову нафтову оливу доцільно використовувати оливу кабельну середньов'язку КМ-22 (ТУ 38.301-29-26-89), або брайсток, або їх суміш в будь-якому співвідношенні. Як петролатум доцільно використовувати продукт за ТУ У 00152307.027-96, який представляє собою високомолекулярні парафінові вуглеводні ізобудови, що отримуються в процесі депарафінізіції залишкових рафінатів нафти. Як натрійбутадієновий каучук доцільно використовувати каучук СКБ-45 (ГОСТ 14925). Як поліізобутилен доцільно використовувати поліізобутилен ПИ-20, що випускається за ГОСТ 13303. Як стеарат алюмінію доцільно використовувати продукт, що випускається на основі натуральних жирів по нормалі PN-140973 (a.c. Setuza), м. Устя над Лабен, Словенія. Виготовлення замазки ведуть при атмосферному тиску, в варочному апараті з оболонкою, що обігрівається, і має механічний перемішуючий пристрій. Технологія отримання мастила полягає в зневодненні сировинних компонентів та їх взаєморозчиненні при 105...130°С. Після завантаження стеарату алюмінію температуру в реакторі піднімають до 175...180°С і витримують при цій температурі протягом 10...15 хв. За наведеною технологією відповідно до винаходу були виготовлені зразки замазки, склад яких наведений в табл. 1. Виготовлені зразки були випробувані порівняно з відомим складом замазки 33К-3у (ГОСТ 19538) - аналог, наступного складу, мас.%: олива циліндрова 52 (вапор) 59,7 алюмінієві мила синтетичних жирних кислот фракцій С10-С16 20 натрій бутадієновий каучук СКБ-45 0,3 петролатум 20 Фізико-хімічні характеристики зразків замазки, порівняно з аналогом, наведено в табл. 2. Як видно з даних табл. 1, 2, вміст компонентів в інтервалі кількісних співвідношень за винаходом забезпечує запропонованій замазці особливий склад властивостей, а саме: досягнення більш високих температур крапання і сповзання при достатньо низькій випарності, колоїдній стабільності та захисних властивостях. Запропонована замазка пройшла лабораторні та стендові випробування в інституті УкрНДІНП "МАСМА". Її використання дасть змогу підвищити герметичність станків, механізмів та машин і більш надійно покращити їх захист від корозії. Джерела інформації 1. ГОСТ 19538 – замазка 33К-3у. Таблиця 1 Рецептура зразків Найменування компонентів Залишкова нафтова олива Петролатум Стеарат алюмінію Натрійбутадієновий каучук Поліізобутилен 1 60,8 25 14 0,2 2 Номери зразків 2 64,5 18 17 0,5 3 57,6 20 22 0,4 39304 Таблиця 2 Якісна характеристика зразків Найменування показників 1 2 3 Температура крапання, °С Температура сповзання, °С Колоїдна стабільність Випарність, % при 100°С Пенетрація при 25°С, мм-1 Випробування на корозію при температурі 100°С протягом 3 год на пластинках із: сталі міді свинцю 146 108 0,01 0,2 42 148 108 0,01 0,15 51 152 110 0,01 0,1 56 Аналог: замазка 33К-3у ГОСТ 19538 115 100 0,01 0,15 46 витр. витр. витр. витр. витр. витр. витр. витр. витр. витр. витр. витр. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
