Пристрій для впливу на дихальну систему
Формула / Реферат

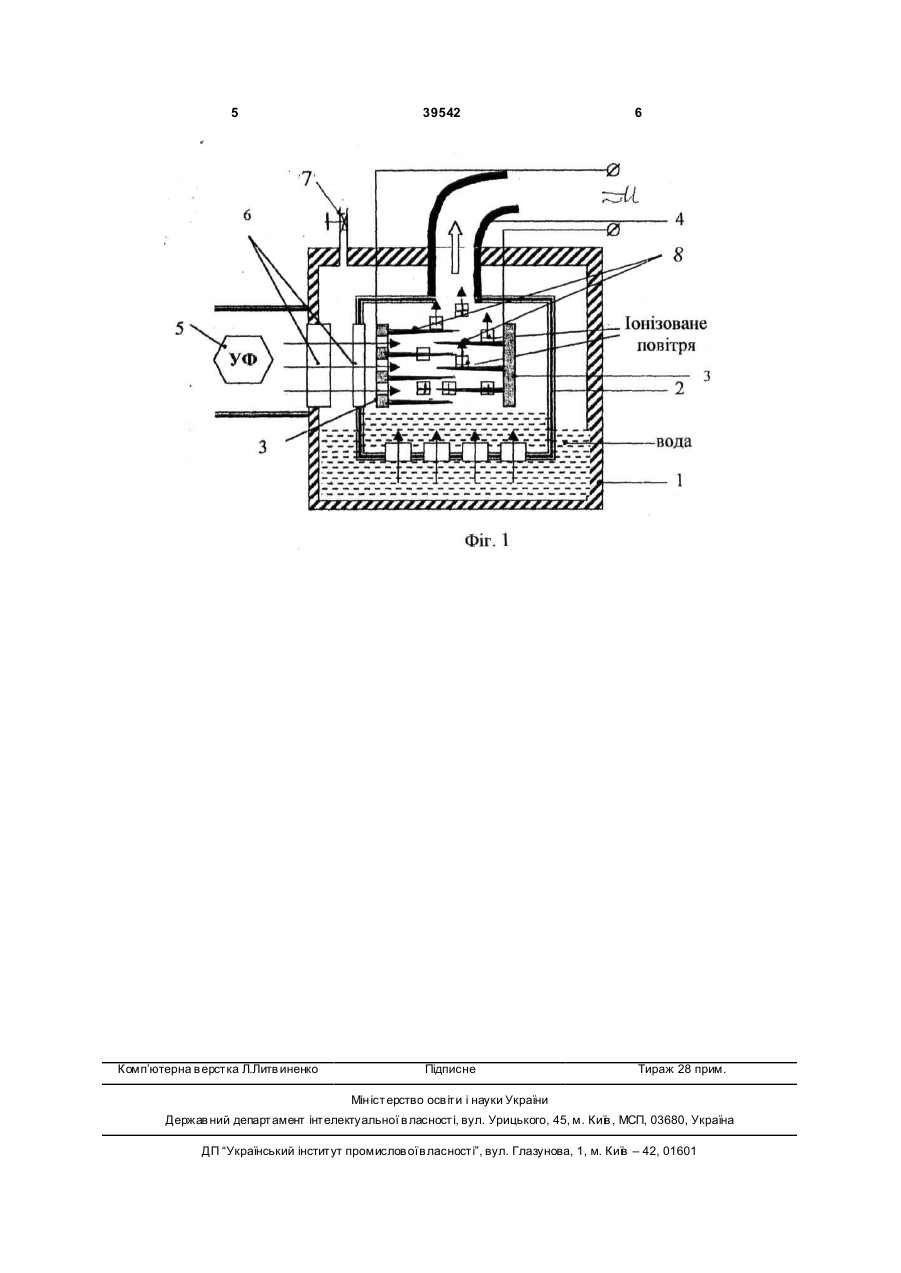

Пристрій для впливу на дихальну систему, який складається із зовнішнього стакана, частково заповненого водою, всередині якого розміщений внутрішній робочий стакан з мікроотворами в дні і до верхньої кришки якого герметично під'єднана трубка для дихання, і у внутрішньому робочому стакані, над рівнем води, розміщені два металеві електроди, один з яких з отворами, для іонізації УФ-променями та електричним полем, зовнішній і внутрішній стакани з'єднані герметично, і в зовнішньому стакані встановлено регульований вентиль з одностороннім проходженням повітря всередину цього стакана, який відрізняється тим, що на металевих електродах прикріплені перпендикулярно до їх поверхонь загострені металеві шпиці.
Текст
Пристрій для впливу на дихальну систему, який складається із зовнішнього стакана, частково заповненого водою, всередині якого розміщений внутрішній робочий стакан з мікроотворами в дні і до верхньої кришки якого герметично під'єднана 3 39542 рішній робочій стакан, буде певне навантаження на м'язеву тканину легень, яке викликане гідродинамічним опором при витіканні рідини з внутрішнього стакану через отвори в ньому та пружністю повітря в зовнішньому стакані. Використання загострених металевих шпиць, прикріплених перпендикулярно до поверхонь металевих електродів, приводить до того, що при заданій зовнішній напрузі (U) прикладеній до електродів, напруженість електричного поля (Е) значно зростає. Це викликано тим, що на загострених кінцях металічних шпиць накопичується електричний заряд (q) з великою поверхневою густиною (σ), внаслідок малої площі поверхні гострих кінців шпиць. Це добре видно з формули напруженості електричного поля між поверхнями: s q E= = ee 0 S × e 0 e де, S - площа поверхні загострених кінців шпиць ε0 - діелектрична проникність вакуум у, ε відносна діелектрична проникність середовища (для повітря ε=1). З формули видно, що за рахунок малої площі (S), поверхнева густина зарядів (s), на гострих кінцях шпиць буде дуже великою, в порівнянні з прототипом. В результаті створюється сильне електричне поле з напруженістю (Е). Крім того Εелектричного поля буде збільшуватись внаслідок малої відстані між сусідніми шпицями. Тобто, на відміну від прототипу, в проміжку між пластинами виникає сильне електричне поле, викликане присутністю загострених металічних шпиць, прикріплених перпендикулярно до поверхні електродів. Все це приходить до підвищення ефективності іонізації повітряної суміші в проміжку між електродами при заданій зовнішній напрузі, прикладеній до цих електродів. Крім того враховуючи ви ще сказане, можна зменшувати зовнішню напругу (U), прикладену до металевих електродів, отримуючи велику напруженість E-електричного поля. Це приводить до зменшення енергетичних витрат при роботі пристрою. На Фіг.1 приведено переріз запропонованого пристрою. Запропонований пристрій для дихання складається із зовнішнього стакану - 1, в середині якого розміщений внутрішній робочій стакан - 2, двох металевих електродів -3, один з яких з отворами, трубки для дихання – 4, під'єднаної до верхньої кришки внутрішнього робочого стакану, джерела УФ-випромінювання - 5 зі сторони кварцових вікон - 6 виконаних в стінках зовнішнього та внутрішнього стаканів, вентиля - 7 в зовнішньому стакані, та металевих гострих шпиць - 8 прикріплених перпендикулярно до металевих електродів - 3. Пристрій працює наступним чином: Вдихання повітря через трубку 4 приводить до створення розрідження у внутрішньому робочому 4 стані 2. Рідина із зовнішнього стакану 1 через мікроотвори проникає у внутрішній робочий стакан 2, засвідчуючи зниження тиску в ньому. Розріджене повітря іонізується під дією електричного поля та УФ- випромінювання, в проміжку між електродами 3. В результаті людина дихає розрідженим іонізованим повітрям. Зниження рівня рідини в зовнішньому стакані 1 призводить до зменшення тиску в ньому. В результаті, через вентиль 7 буде поступати повітря з навколишнього середовища в зовнішній кран 1. В процесі дихання маса повітря, яка поступає через вентиль 7, може регулюватись з допомогою крана на цьому вентилі. При видиханні повітря через трубку 4 у вн утрішній стакан 2, рідина витікає через мікроотвори в ньому, зазнаючи гідродинамічний опір. Крім того, для рідини, яка витікає з внутрішнього стакану 2 в зовнішній стакан 1, буде додатковий опір з боку повітря яке заходить в зовнішній стакан через вентиль 7 з одностороннім пропусканням повітря в стакан 1. Використання гострих металевих шпиць 8 приводить до підвищення рівня іонізації повітряної суміші проміжку між електродами 3. На загострених кінця металевих шпиць 8 накопичується електричний заряд q, 3 великою поверхневою густиною (σ). В результаті, на відміну від прототипу, в проміжку між пластинами виникає сильне електричне поле з напруженістю (Е). Таким чином, використання гострих металевих шпиць прикріплених перпендикулярно до поверхні металевих електродів, дає можливість отримати пристрій для впливу на ди хальну систему, з високою ефективністю іонізації повітряної суміші в проміжку між електродами при диханні. При цьому, прикладену до електродів електричну напругу можна суттєво знизити, що приводить до зменшення енергетичних втрат, в порівнянні з прототипом. Використання запропонованого пристрою для впливу на дихальну систему, дає можливість здійснювати лікування та профілактику захворювань дихальної системи, бронхіальної астми, бронхіол, впливає на обмін речовин в живих клітинах, тренується і укріплюється м'язова тканина легень, вплив на сердечно-судинну систему, попередження інфаркту, інсульту та інших захворювань. Це обумовлено тим, що в запропонованому пристрої отримується розріджене повітря з високим ступенем іонізації, що максимально наближує його склад до цілющого гірського повітря. Використані джерела: 1. Бернацький В.А. «Пристрій для дихання „гірським повітрям”. Декл. патент №68113А 15.07.2004р. (Заявка №2003109129 від 09.10.2003р). 2. Бернацький В.А. «Пристрій для дихання». Патент України №33580, 25.06.2008р. (Заявка №200803520, від 19.03.2008р.). 5 Комп’ютерна в ерстка Л.Литв иненко 39542 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for affecting respiratory system
Автори англійськоюBernatskyi Viktor Antonovych
Назва патенту російськоюУстройство для воздействия на дыхательную систему
Автори російськоюБернацкий Виктор Антонович
