Пристрій для подачі газу в систему споживання

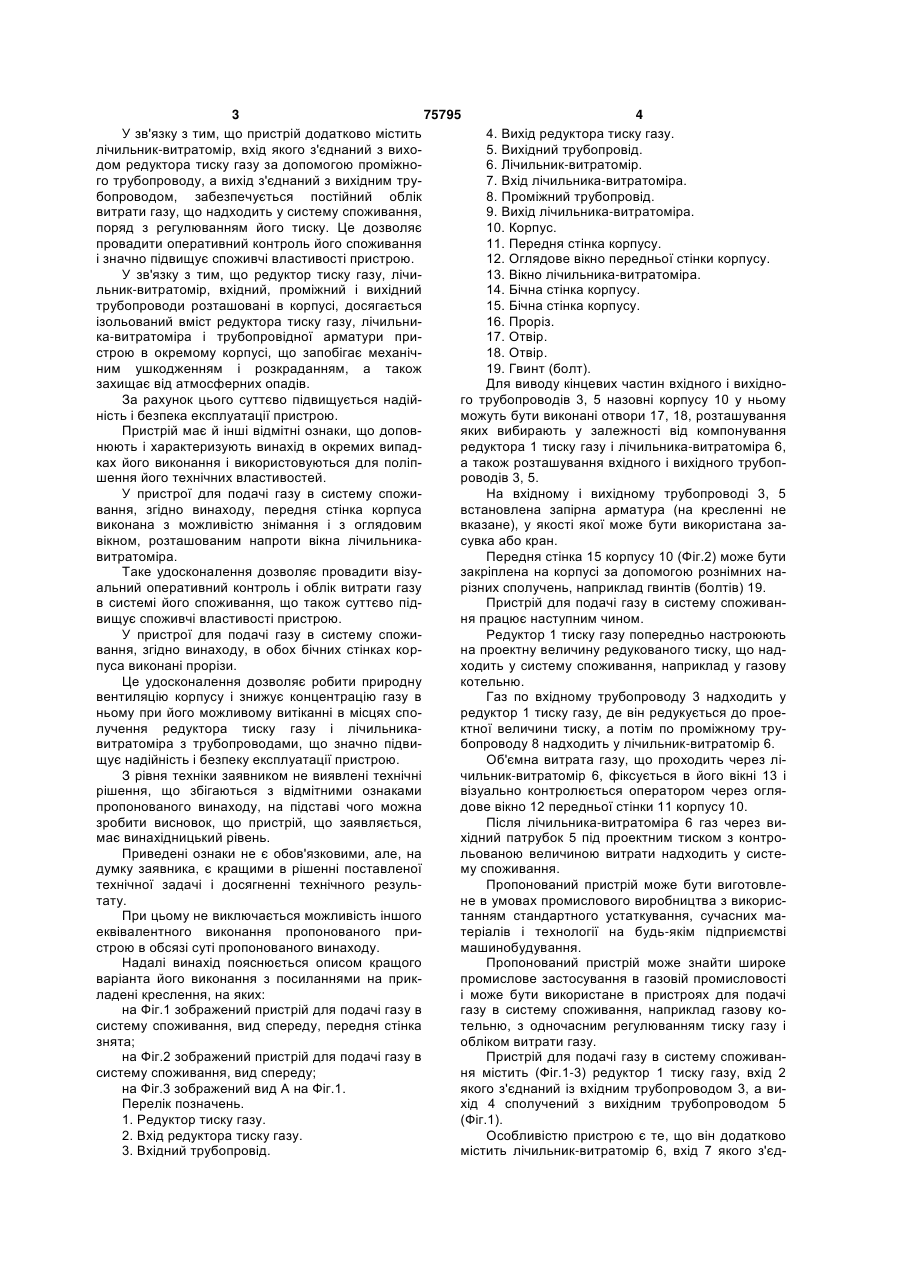

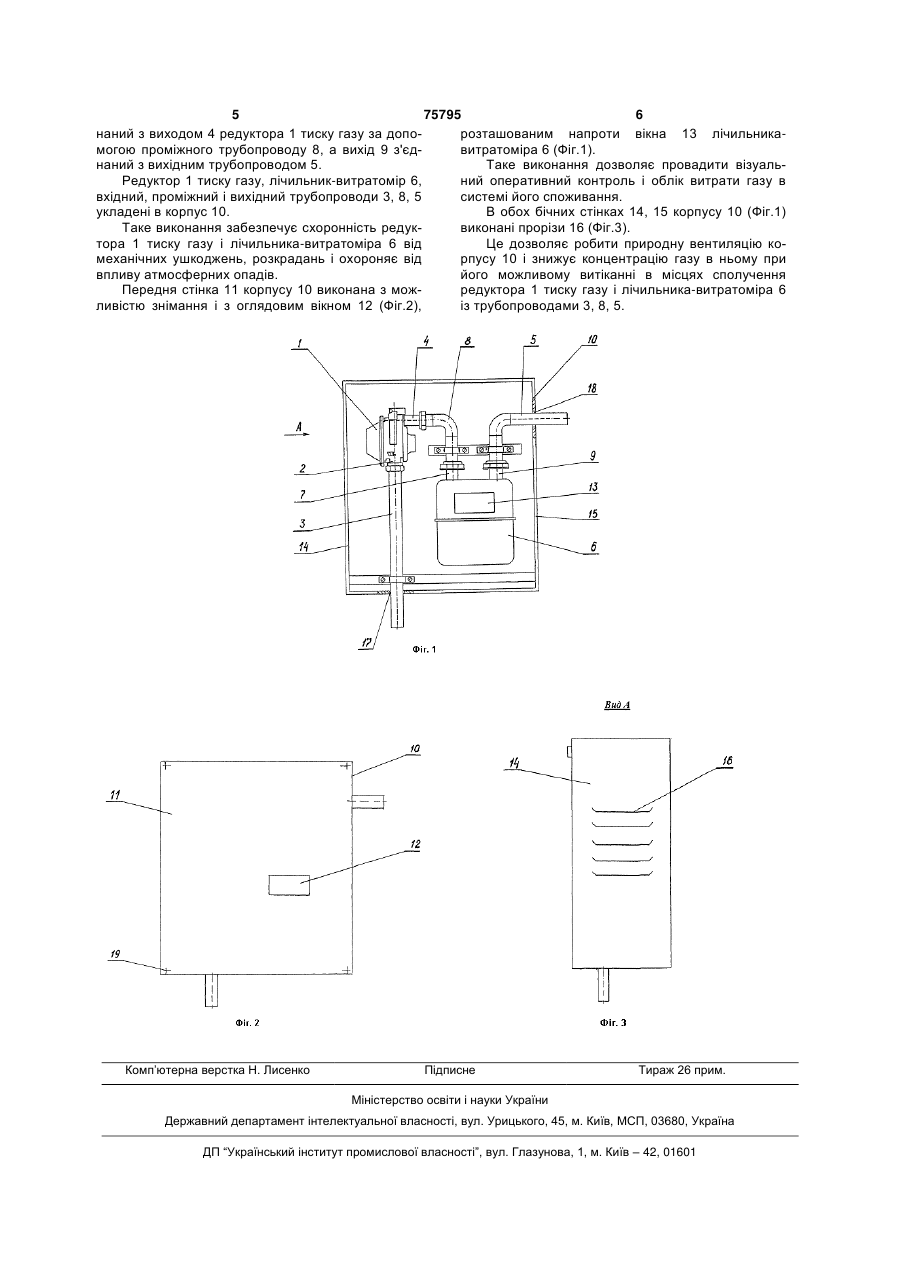

1. Пристрій для подачі газу в систему споживання, що містить редуктор тиску газу, вхід якого з'єднаний із вхідним трубопроводом, який відрізняється тим, що додатково містить лічильниквитратомір, вхід якого з'єднаний з виходом редуктора тиску газу за допомогою проміжного трубопроводу, а вихід з'єднаний з вихідним трубопроводом, при цьому редуктор тиску газу, лічильниквитратомір, вхідний, проміжний і вихідний трубопроводи розміщені в корпусі. 2. Пристрій за п.1, який відрізняється тим, що передня стінка корпусу виконана знімною і з оглядовим вікном, розташованим напроти вікна лічильника-витратоміра. 3. Пристрій за п.1, який відрізняється тим, що обидві бічні стінки корпусу мають прорізи. Винахід відноситься до газової промисловості і може бути використане в пристроях для подачі газу в систему споживання, наприклад газову котельню, з одночасним регулюванням тиску газу і обліком витрати газу. З рівня техніки відомий пристрій для подачі газу в систему споживання, що містить редуктор, вхід якого з'єднаний із вхідним трубопроводом, а вихід сполучений з вихідним трубопроводом [«Пристрій видачі стиснутого газу», RU, №2215235, С1, F17D3/00, F17C13/04, заяв. 28.06.2002, опубл. 27.10.2003, найбільш близький аналог - прототип]. Недоліком відомого пристрою є відсутність засобу обліку витрати газу і засобу захисту пристрою від зовнішніх впливів, в результаті чого знижуються споживчі властивості, надійність і безпека його експлуатації. Технічною задачею, на рішення якої спрямоване пропонований винахід є в пристрої для подачі газу в систему споживання, шляхом додаткової установки засобу обліку витрати газу і застосування засобу захисту пристрою від зовнішніх впливів забезпечити підвищення його споживчих властивостей. Технічним результатом, що досягається від використання запропонованого винаходу, є забезпечення обліку витрати газу, а також підвищення надійності і безпеки експлуатації. Поставлена технічна задача вирішується, а технічний результат досягається тим, що пристрій для подачі газу в систему споживання, що містить редуктор тиску газу, вхід якого з'єднаний із вхідним трубопроводом, а вихід сполучений з вихідним трубопроводом, згідно винаходу, додатково містить лічильник-витратомір, вхід якого з'єднаний з виходом редуктора тиску газу за допомогою проміжного трубопроводу, а вихід з'єднаний з вихідним трубопроводом, при цьому редуктор тиску газу, лічильник-витратомір, вхідний, проміжний і вихідний трубопроводи розташовані в корпус. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак пристрою, у тому числі відмітних, при їхній взаємодії з відомими ознаками, у рішенні поставленої технічної задачі і досягненню технічного результату, полягає в наступному. (19) UA (11) 75795 (13) C2 (21) 20040806399 (22) 02.08.2004 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Вряшник Олександр Андрійович, Невойса Олександр Ерикович (73) ПРИВАТНА ВИРОБНИЧО-КОМЕРЦІЙНА ФІРМА "ДНІПРО-ДЕСНА" (56) UA 53842, G01F1/05, 17.02.2003 EP 0987526, G01F15/00, 22.03.2000 GB 477003, G05D23/12, 20.12.37 JP 10252155, E04B1/348, 22.09.98 RU 2105237, G01F3/00, 20.02.98 US 4702242, 128/205.13, 27.10.87 US 5934304, 137/15, 10.08.99 3 75795 4 У зв'язку з тим, що пристрій додатково містить 4. Вихід редуктора тиску газу. лічильник-витратомір, вхід якого з'єднаний з вихо5. Вихідний трубопровід. дом редуктора тиску газу за допомогою проміжно6. Лічильник-витратомір. го трубопроводу, а вихід з'єднаний з вихідним тру7. Вхід лічильника-витратоміра. бопроводом, забезпечується постійний облік 8. Проміжний трубопровід. витрати газу, що надходить у систему споживання, 9. Вихід лічильника-витратоміра. поряд з регулюванням його тиску. Це дозволяє 10. Корпус. провадити оперативний контроль його споживання 11. Передня стінка корпусу. і значно підвищує споживчі властивості пристрою. 12. Оглядове вікно передньої стінки корпусу. У зв'язку з тим, що редуктор тиску газу, лічи13. Вікно лічильника-витратоміра. льник-витратомір, вхідний, проміжний і вихідний 14. Бічна стінка корпусу. трубопроводи розташовані в корпусі, досягається 15. Бічна стінка корпусу. ізольований вміст редуктора тиску газу, лічильни16. Проріз. ка-витратоміра і трубопровідної арматури при17. Отвір. строю в окремому корпусі, що запобігає механіч18. Отвір. ним ушкодженням і розкраданням, а також 19. Гвинт (болт). захищає від атмосферних опадів. Для виводу кінцевих частин вхідного і вихідноЗа рахунок цього суттєво підвищується надійго трубопроводів 3, 5 назовні корпусу 10 у ньому ність і безпека експлуатації пристрою. можуть бути виконані отвори 17, 18, розташування Пристрій має й інші відмітні ознаки, що доповяких вибирають у залежності від компонування нюють і характеризують винахід в окремих випадредуктора 1 тиску газу і лічильника-витратоміра 6, ках його виконання і використовуються для поліпа також розташування вхідного і вихідного трубопшення його технічних властивостей. роводів 3, 5. У пристрої для подачі газу в систему спожиНа вхідному і вихідному трубопроводі 3, 5 вання, згідно винаходу, передня стінка корпуса встановлена запірна арматура (на кресленні не виконана з можливістю знімання і з оглядовим вказане), у якості якої може бути використана завікном, розташованим напроти вікна лічильникасувка або кран. витратоміра. Передня стінка 15 корпусу 10 (Фіг.2) може бути Таке удосконалення дозволяє провадити візузакріплена на корпусі за допомогою рознімних наальний оперативний контроль і облік витрати газу різних сполучень, наприклад гвинтів (болтів) 19. в системі його споживання, що також суттєво підПристрій для подачі газу в систему споживанвищує споживчі властивості пристрою. ня працює наступним чином. У пристрої для подачі газу в систему спожиРедуктор 1 тиску газу попередньо настроюють вання, згідно винаходу, в обох бічних стінках корна проектну величину редукованого тиску, що надпуса виконані прорізи. ходить у систему споживання, наприклад у газову Це удосконалення дозволяє робити природну котельню. вентиляцію корпусу і знижує концентрацію газу в Газ по вхідному трубопроводу 3 надходить у ньому при його можливому витіканні в місцях споредуктор 1 тиску газу, де він редукується до проелучення редуктора тиску газу і лічильникактної величини тиску, а потім по проміжному трувитратоміра з трубопроводами, що значно підвибопроводу 8 надходить у лічильник-витратомір 6. щує надійність і безпеку експлуатації пристрою. Об'ємна витрата газу, що проходить через ліЗ рівня техніки заявником не виявлені технічні чильник-витратомір 6, фіксується в його вікні 13 і рішення, що збігаються з відмітними ознаками візуально контролюється оператором через огляпропонованого винаходу, на підставі чого можна дове вікно 12 передньої стінки 11 корпусу 10. зробити висновок, що пристрій, що заявляється, Після лічильника-витратоміра 6 газ через вимає винахідницький рівень. хідний патрубок 5 під проектним тиском з контроПриведені ознаки не є обов'язковими, але, на льованою величиною витрати надходить у систедумку заявника, є кращими в рішенні поставленої му споживання. технічної задачі і досягненні технічного резульПропонований пристрій може бути виготовлетату. не в умовах промислового виробництва з викорисПри цьому не виключається можливість іншого танням стандартного устаткування, сучасних маеквівалентного виконання пропонованого притеріалів і технології на будь-якім підприємстві строю в обсязі суті пропонованого винаходу. машинобудування. Надалі винахід пояснюється описом кращого Пропонований пристрій може знайти широке варіанта його виконання з посиланнями на прикпромислове застосування в газовій промисловості ладені креслення, на яких: і може бути використане в пристроях для подачі на Фіг.1 зображений пристрій для подачі газу в газу в систему споживання, наприклад газову косистему споживання, вид спереду, передня стінка тельню, з одночасним регулюванням тиску газу і знята; обліком витрати газу. на Фіг.2 зображений пристрій для подачі газу в Пристрій для подачі газу в систему споживансистему споживання, вид спереду; ня містить (Фіг.1-3) редуктор 1 тиску газу, вхід 2 на Фіг.3 зображений вид А на Фіг.1. якого з'єднаний із вхідним трубопроводом 3, а виПерелік позначень. хід 4 сполучений з вихідним трубопроводом 5 1. Редуктор тиску газу. (Фіг.1). 2. Вхід редуктора тиску газу. Особливістю пристрою є те, що він додатково 3. Вхідний трубопровід. містить лічильник-витратомір 6, вхід 7 якого з'єд 5 75795 6 наний з виходом 4 редуктора 1 тиску газу за допорозташованим напроти вікна 13 лічильникамогою проміжного трубопроводу 8, а вихід 9 з'єдвитратоміра 6 (Фіг.1). наний з вихідним трубопроводом 5. Таке виконання дозволяє провадити візуальРедуктор 1 тиску газу, лічильник-витратомір 6, ний оперативний контроль і облік витрати газу в вхідний, проміжний і вихідний трубопроводи 3, 8, 5 системі його споживання. укладені в корпус 10. В обох бічних стінках 14, 15 корпусу 10 (Фіг.1) Таке виконання забезпечує схоронність редуквиконані прорізи 16 (Фіг.3). тора 1 тиску газу і лічильника-витратоміра 6 від Це дозволяє робити природну вентиляцію комеханічних ушкоджень, розкрадань і охороняє від рпусу 10 і знижує концентрацію газу в ньому при впливу атмосферних опадів. його можливому витіканні в місцях сполучення Передня стінка 11 корпусу 10 виконана з можредуктора 1 тиску газу і лічильника-витратоміра 6 ливістю знімання і з оглядовим вікном 12 (Фіг.2), із трубопроводами 3, 8, 5. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
