Пристрій для отримання плазмових згустків

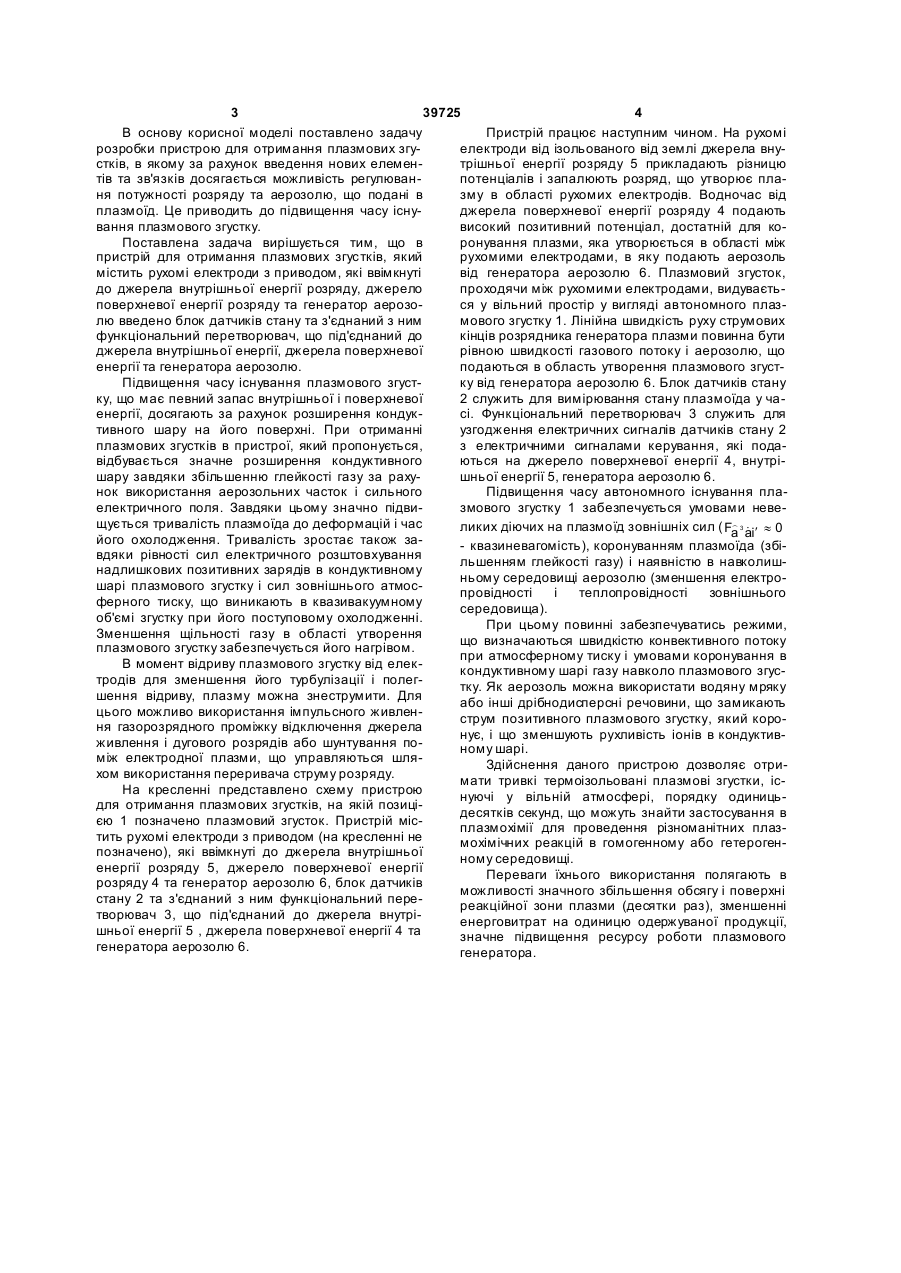

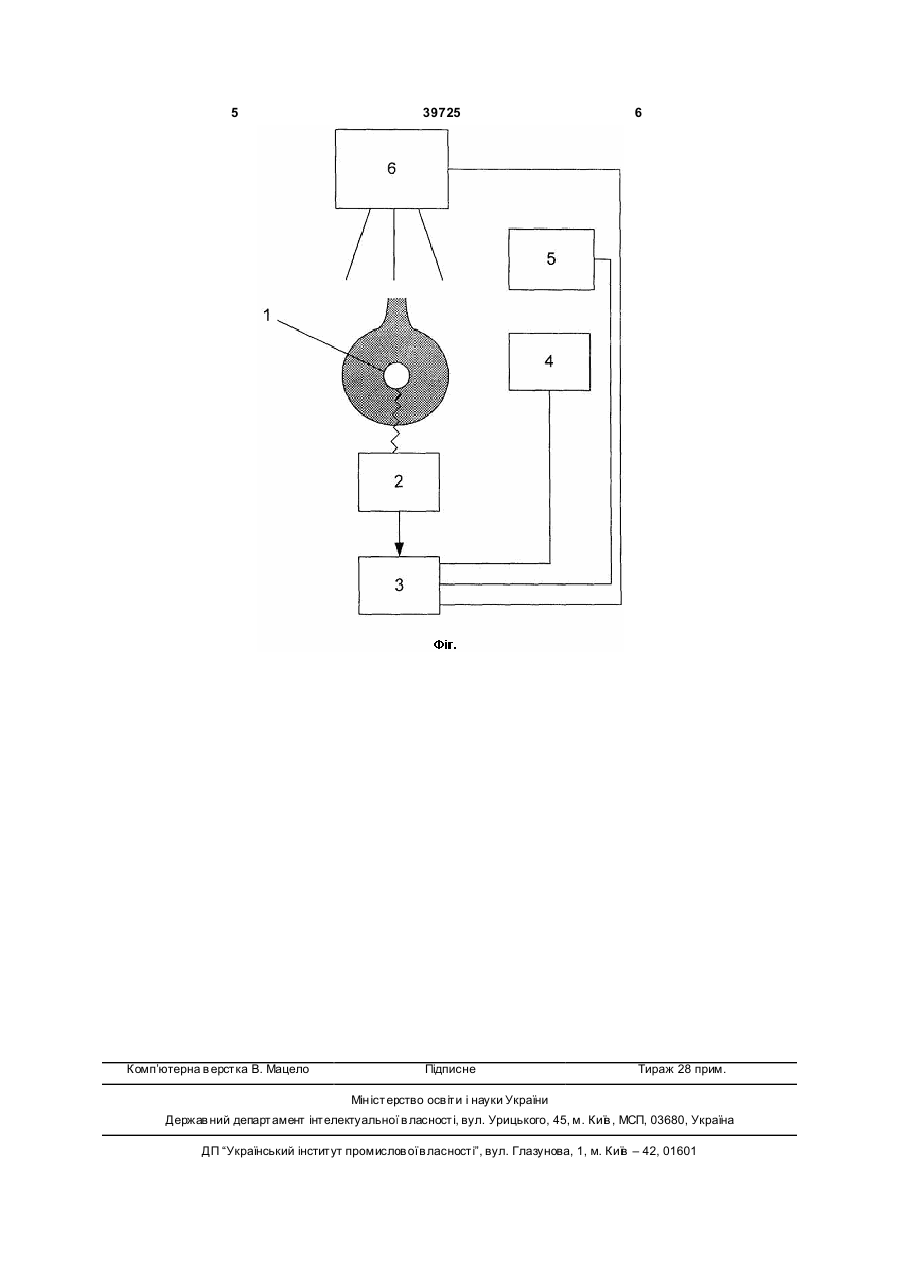

Пристрій для отримання плазмових згустків, що містить рухомі електроди з приводом, які ввім 3 39725 4 В основу корисної моделі поставлено задачу Пристрій працює наступним чином. На рухомі розробки пристрою для отримання плазмових згуелектроди від ізольованого від землі джерела внустків, в якому за рахунок введення нових елементрішньої енергії розряду 5 прикладають різницю тів та зв'язків досягається можливість регулюванпотенціалів і запалюють розряд, що утворює планя потужності розряду та аерозолю, що подані в зму в області рухомих електродів. Водночас від плазмоїд. Це приводить до підвищення часу існуджерела поверхневої енергії розряду 4 подають вання плазмового згустку. високий позитивний потенціал, достатній для коПоставлена задача вирішується тим, що в ронування плазми, яка утворюється в області між пристрій для отримання плазмових згустків, який рухомими електродами, в яку подають аерозоль містить рухомі електроди з приводом, які ввімкнуті від генератора аерозолю 6. Плазмовий згусток, до джерела внутрішньої енергії розряду, джерело проходячи між рухомими електродами, видуваєтьповерхневої енергії розряду та генератор аерозося у вільний простір у вигляді автономного плазлю введено блок датчиків стану та з'єднаний з ним мового згустку 1. Лінійна швидкість руху струмових функціональний перетворювач, що під'єднаний до кінців розрядника генератора плазми повинна бути джерела внутрішньої енергії, джерела поверхневої рівною швидкості газового потоку і аерозолю, що енергії та генератора аерозолю. подаються в область утворення плазмового згустПідвищення часу існування плазмового згустку від генератора аерозолю 6. Блок датчиків стану ку, що має певний запас внутрішньої і поверхневої 2 служить для вимірювання стану плазмоїда у чаенергії, досягають за рахунок розширення кондуксі. Функціональний перетворювач 3 служить для тивного шару на його поверхні. При отриманні узгодження електричних сигналів датчиків стану 2 плазмових згустків в пристрої, який пропонується, з електричними сигналами керування, які подавідбувається значне розширення кондуктивного ються на джерело поверхневої енергії 4, внутрішару завдяки збільшенню глейкості газу за рахушньої енергії 5, генератора аерозолю 6. нок використання аерозольних часток і сильного Підвищення часу автономного існування плаелектричного поля. Завдяки цьому значно підвизмового згустку 1 забезпечується умовами неве) щується тривалість плазмоїда до деформацій і час ликих діючих на плазмоїд зовнішніх сил ( Fa 3 ai¢ » 0 & його охолодження. Тривалість зростає також за- квазиневагомість), коронуванням плазмоїда (збівдяки рівності сил електричного розштовхування льшенням глейкості газу) і наявністю в навколишнадлишкових позитивних зарядів в кондуктивному ньому середовищі аерозолю (зменшення електрошарі плазмового згустку і сил зовнішнього атмоспровідності і теплопровідності зовнішнього ферного тиску, що виникають в квазивакуумному середовища). об'ємі згустку при його поступовому охолодженні. При цьому повинні забезпечуватись режими, Зменшення щільності газу в області утворення що визначаються швидкістю конвективного потоку плазмового згустку забезпечується його нагрівом. при атмосферному тиску і умовами коронування в В момент відриву плазмового згустку від елеккондуктивному шарі газу навколо плазмового згустродів для зменшення його турбулізації і полегтку. Як аерозоль можна використати водяну мряку шення відриву, плазму можна знеструмити. Для або інші дрібнодисперсні речовини, що замикають цього можливо використання імпульсного живленструм позитивного плазмового згустку, який короня газорозрядного проміжку відключення джерела нує, і що зменшують рухливість іонів в кондуктивживлення і дугового розрядів або шунтування поному шарі. між електродної плазми, що управляються шляЗдійснення даного пристрою дозволяє отрихом використання переривача струму розряду. мати тривкі термоізольовані плазмові згустки, ісНа кресленні представлено схему пристрою нуючі у вільній атмосфері, порядку одиницьдля отримання плазмових згустків, на якій позицідесятків секунд, що можуть знайти застосування в єю 1 позначено плазмовий згусток. Пристрій місплазмохімії для проведення різноманітних плазтить рухомі електроди з приводом (на кресленні не мохімічних реакцій в гомогенному або гетерогенпозначено), які ввімкнуті до джерела внутрішньої ному середовищі. енергії розряду 5, джерело поверхневої енергії Переваги їхнього використання полягають в розряду 4 та генератор аерозолю 6, блок датчиків можливості значного збільшення обсягу і поверхні стану 2 та з'єднаний з ним функціональний перереакційної зони плазми (десятки раз), зменшенні творювач 3, що під'єднаний до джерела внутріенерговитрат на одиницю одержуваної продукції, шньої енергії 5 , джерела поверхневої енергії 4 та значне підвищення ресурсу роботи плазмового генератора аерозолю 6. генератора. 5 Комп’ютерна в ерстка В. Мацело 39725 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
