Газовий вихровий пальник

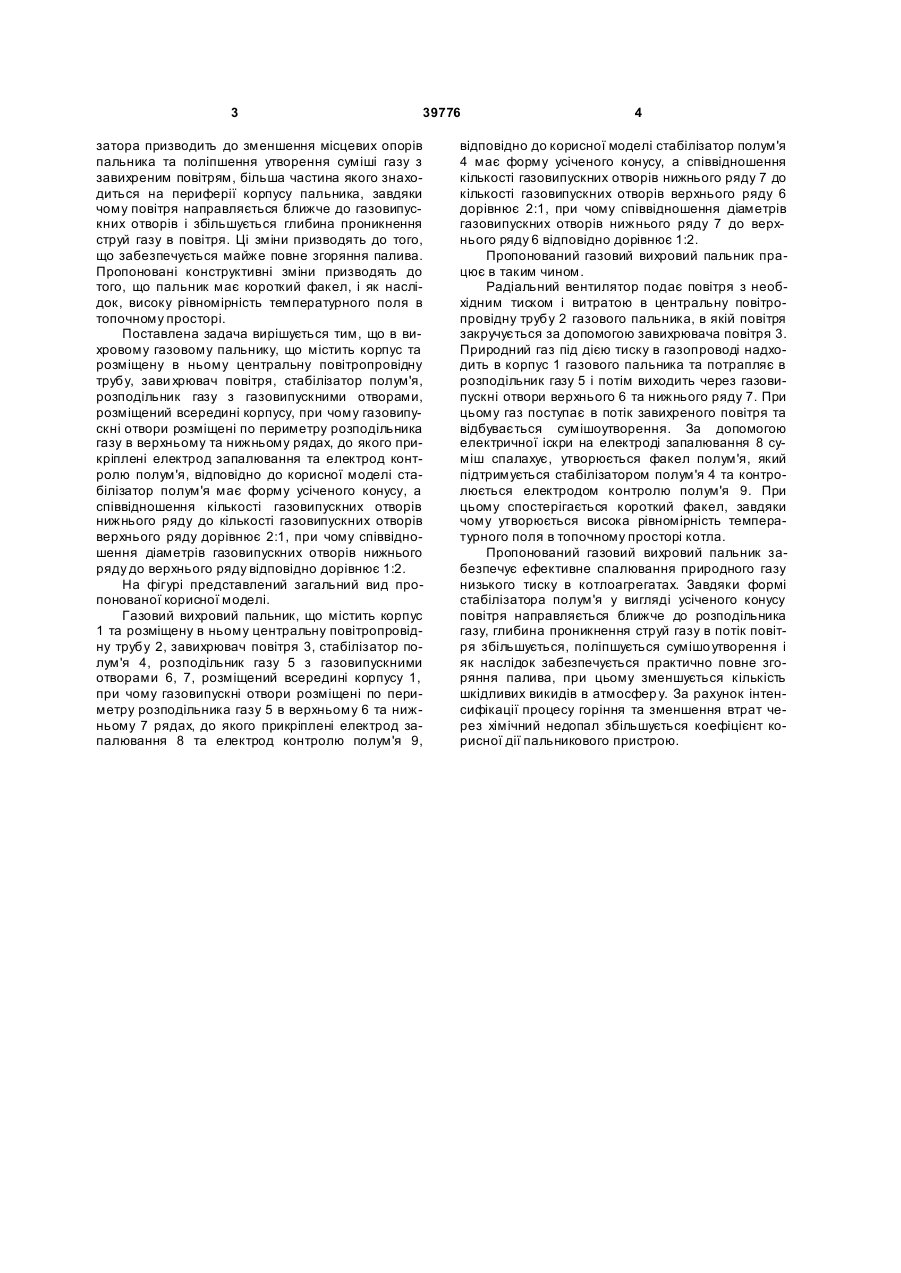

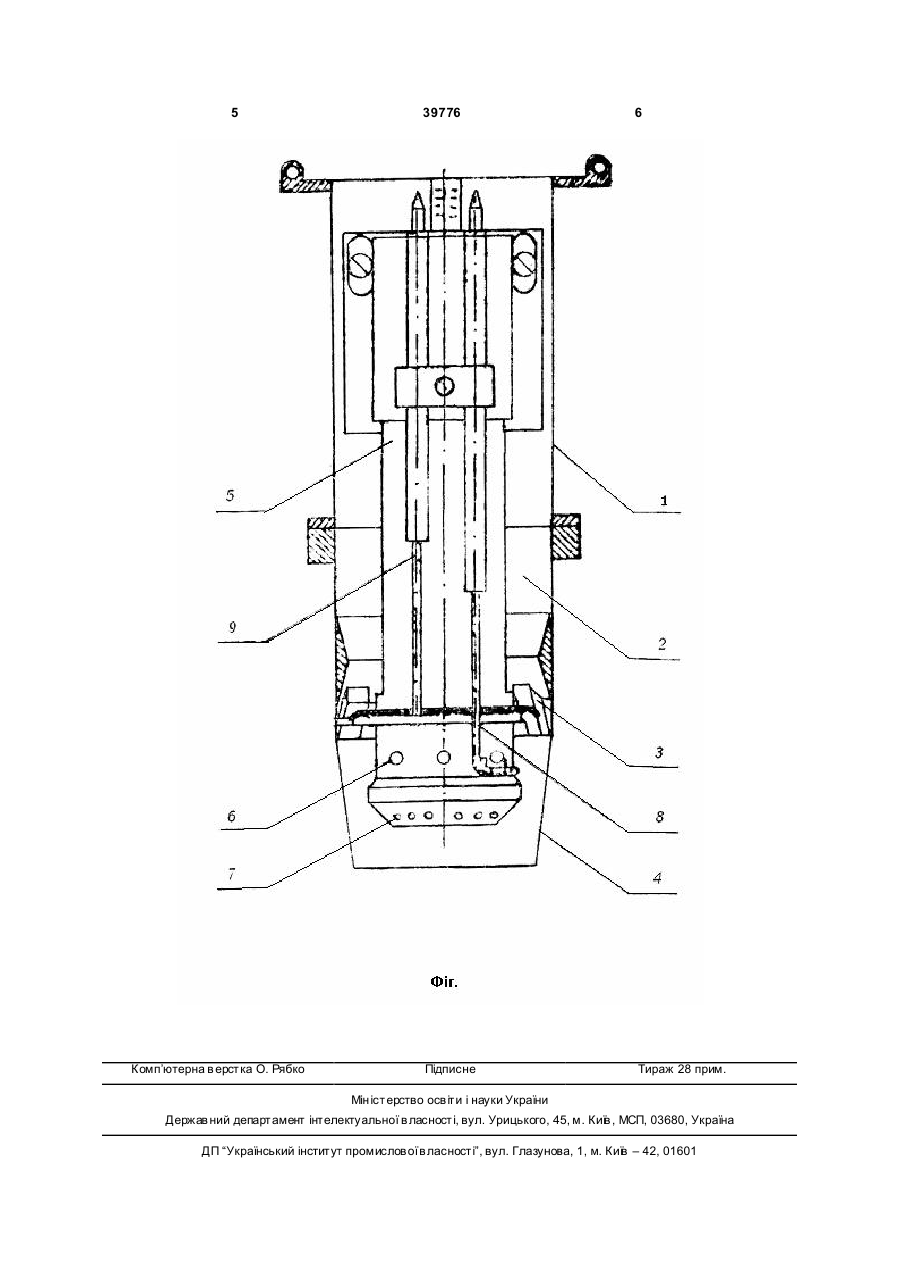

Газовий вихровий пальник, що містить корпус та розміщену в ньому центральну повітропровідну 3 39776 затора призводить до зменшення місцевих опорів пальника та поліпшення утворення суміші газу з завихреним повітрям, більша частина якого знаходиться на периферії корпусу пальника, завдяки чому повітря направляється ближче до газовипускних отворів і збільшується глибина проникнення струй газу в повітря. Ці зміни призводять до того, що забезпечується майже повне згоряння палива. Пропоновані конструктивні зміни призводять до того, що пальник має короткий факел, і як наслідок, високу рівномірність температурного поля в топочному просторі. Поставлена задача вирішується тим, що в вихровому газовому пальнику, що містить корпус та розміщену в ньому центральну повітропровідну трубу, зави хрювач повітря, стабілізатор полум'я, розподільник газу з газовипускними отворами, розміщений всередині корпусу, при чому газовипускні отвори розміщені по периметру розподільника газу в верхньому та нижньому рядах, до якого прикріплені електрод запалювання та електрод контролю полум'я, відповідно до корисної моделі стабілізатор полум'я має форму усіченого конусу, а співвідношення кількості газовипускних отворів нижнього ряду до кількості газовипускних отворів верхнього ряду дорівнює 2:1, при чому співвідношення діаметрів газовипускних отворів нижнього ряду до верхнього ряду відповідно дорівнює 1:2. На фігурі представлений загальний вид пропонованої корисної моделі. Газовий вихровий пальник, що містить корпус 1 та розміщену в ньому центральну повітропровідну трубу 2, завихрювач повітря 3, стабілізатор полум'я 4, розподільник газу 5 з газовипускними отворами 6, 7, розміщений всередині корпусу 1, при чому газовипускні отвори розміщені по периметру розподільника газу 5 в верхньому 6 та нижньому 7 рядах, до якого прикріплені електрод запалювання 8 та електрод контролю полум'я 9, 4 відповідно до корисної моделі стабілізатор полум'я 4 має форму усіченого конусу, а співвідношення кількості газовипускних отворів нижнього ряду 7 до кількості газовипускних отворів верхнього ряду 6 дорівнює 2:1, при чому співвідношення діаметрів газовипускних отворів нижнього ряду 7 до верхнього ряду 6 відповідно дорівнює 1:2. Пропонований газовий вихровий пальник працює в таким чином. Радіальний вентилятор подає повітря з необхідним тиском і витратою в центральну повітропровідну трубу 2 газового пальника, в якій повітря закручується за допомогою завихрювача повітря 3. Природний газ під дією тиску в газопроводі надходить в корпус 1 газового пальника та потрапляє в розподільник газу 5 і потім виходить через газовипускні отвори верхнього 6 та нижнього ряду 7. При цьому газ поступає в потік завихреного повітря та відбувається сумішоутворення. За допомогою електричної іскри на електроді запалювання 8 суміш спалахує, утворюється факел полум'я, який підтримується стабілізатором полум'я 4 та контролюється електродом контролю полум'я 9. При цьому спостерігається короткий факел, завдяки чому утворюється висока рівномірність температурного поля в топочному просторі котла. Пропонований газовий вихровий пальник забезпечує ефективне спалювання природного газу низького тиску в котлоагрегатах. Завдяки формі стабілізатора полум'я у вигляді усіченого конусу повітря направляється ближче до розподільника газу, глибина проникнення струй газу в потік повітря збільшується, поліпшується сумішо утворення і як наслідок забезпечується практично повне згоряння палива, при цьому зменшується кількість шкідливих викидів в атмосфер у. За рахунок інтенсифікації процесу горіння та зменшення втрат через хімічний недопал збільшується коефіцієнт корисної дії пальникового пристрою. 5 Комп’ютерна в ерстка О. Рябко 39776 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
