Газовий пальник
Номер патенту: 34934
Опубліковано: 26.08.2008
Автори: Хромушин Борис Володимирович, Титов Валерій Гіоргович, Сирота Володимир Ілліч, Рогов Леонід Миколайович, Зарапін Іван Леонідович
Формула / Реферат
1. Газовий пальник, що містить повітроподавальну трубу і розташовану усередині неї та співвісну з нею газоподавальну трубу, на вихідному кінці якої розміщено головку з рівномірно розташованими по окружності отворами для виходу газу, який відрізняється тим, що газовий пальник додатково містить розподільник повітряного потоку у вигляді кільця з отворами, який розміщено між повітроподавальною та газоподавальною трубами, причому сумарна площа поперечних перерізів отворів у розподільнику повітряного потоку більше сумарної площі поперечних перерізів отворів у головці в 9-11 разів.
2. Газовий пальник за п. 1, який відрізняється тим, що осі отворів у розподільнику повітряного потоку розміщені по окружності та розташовані в одних площинах з осями отворів у головці, а кут зустрічі потоків повітря та газу, який знаходиться між осями отворів у розподільнику повітряного потоку та осями отворів у головці, складає 70°-100°.
Текст

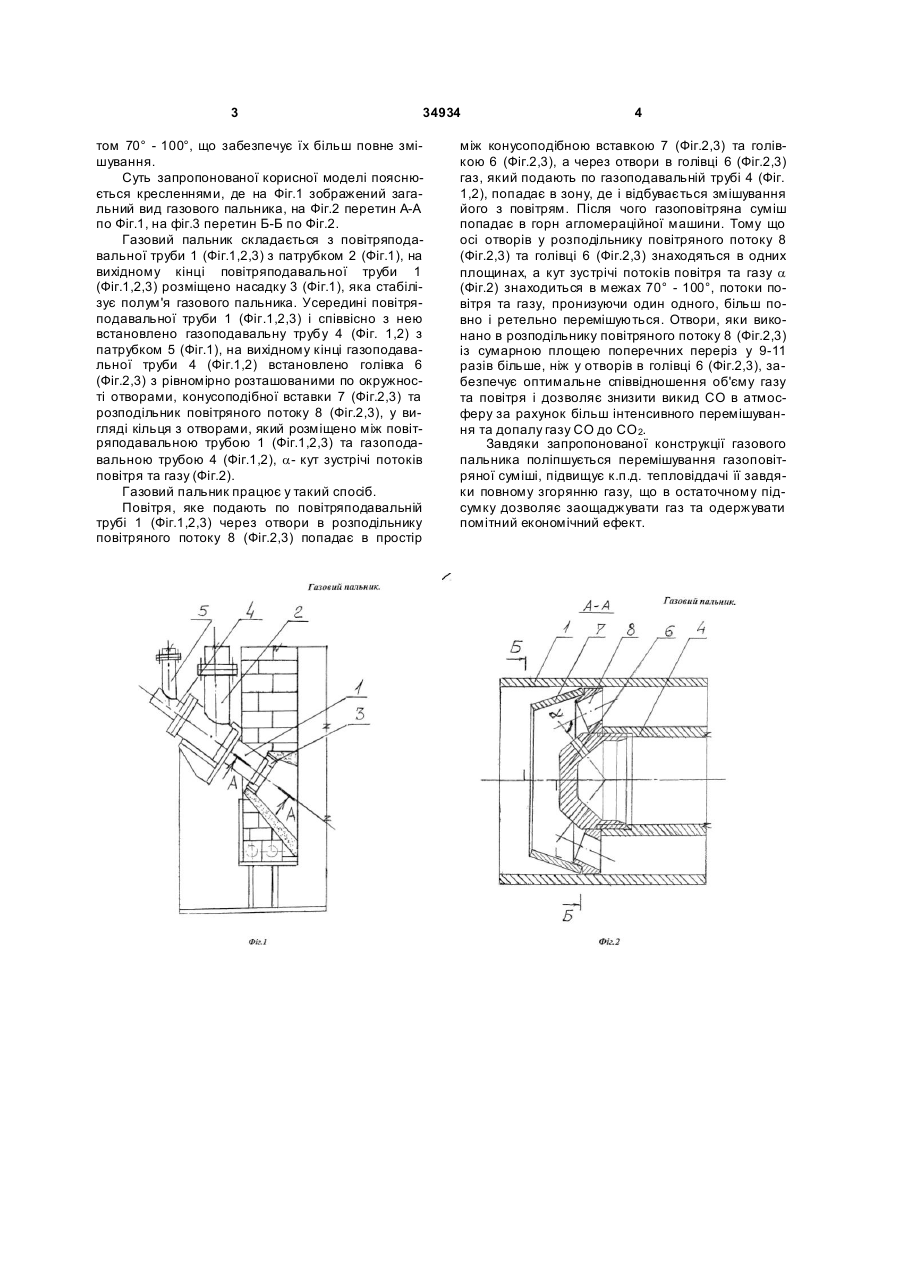

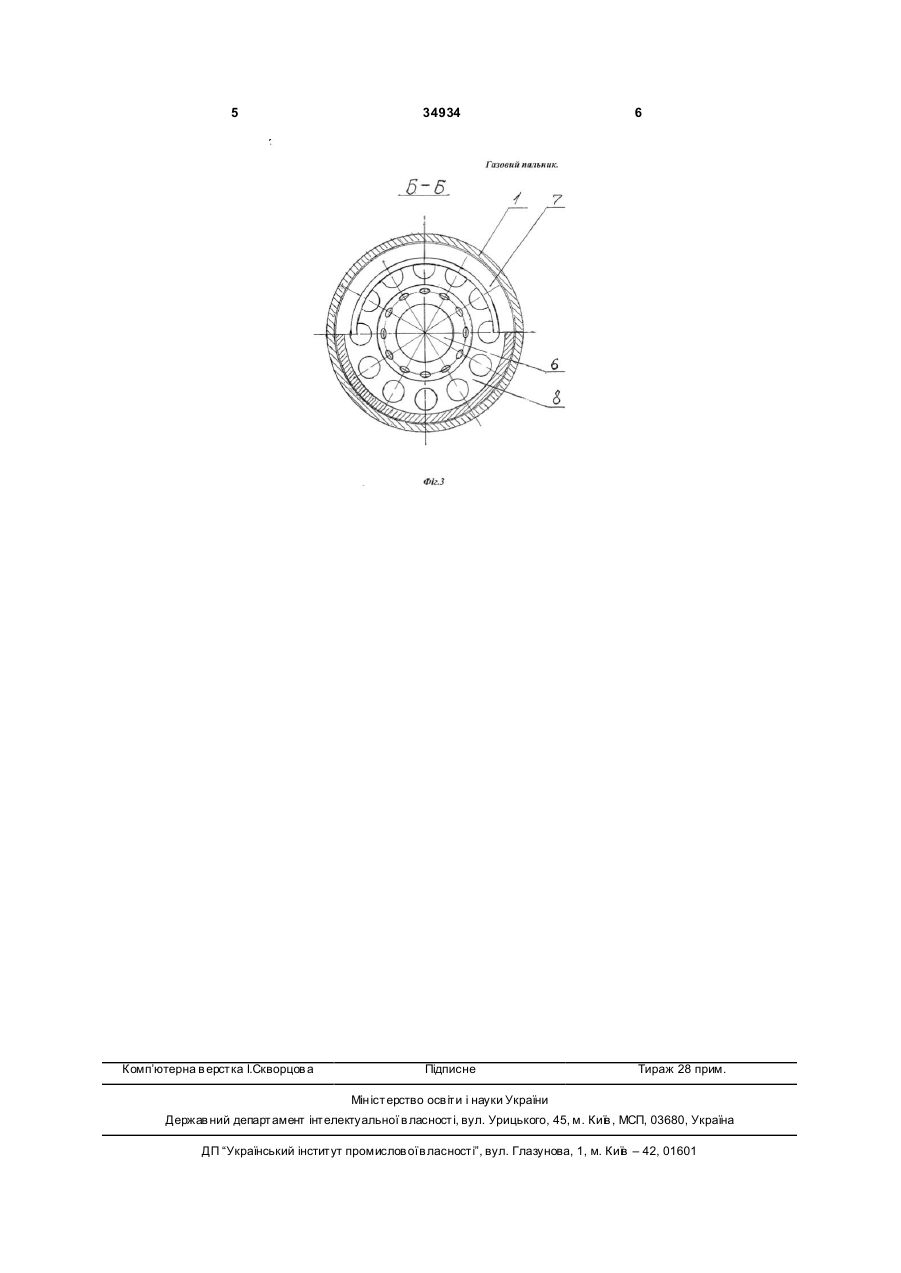

1. Газовий пальник, що містить повітроподавальну трубу і розташовану усередині неї та співвісну з нею газоподавальну тр убу, на ви хідному кінці якої розміщено головку з рівномірно розташованими по окружності отворами для виходу газу, 3 34934 том 70° - 100°, що забезпечує їх більш повне змішування. Суть запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 зображений загальний вид газового пальника, на Фіг.2 перетин A-A по Фіг.1, на фіг.3 перетин Б-Б по Фіг.2. Газовий пальник складається з повітряподавальної труби 1 (Фіг.1,2,3) з патрубком 2 (Фіг.1), на вихідному кінці повітряподавальної труби 1 (Фіг.1,2,3) розміщено насадку 3 (Фіг.1), яка стабілізує полум'я газового пальника. Усередині повітряподавальної труби 1 (Фіг.1,2,3) і співвісно з нею встановлено газоподавальну трубу 4 (Фіг. 1,2) з патрубком 5 (Фіг.1), на вихідному кінці газоподавальної труби 4 (Фіг.1,2) встановлено голівка 6 (Фіг.2,3) з рівномірно розташованими по окружності отворами, конусоподібної вставки 7 (Фіг.2,3) та розподільник повітряного потоку 8 (Фіг.2,3), у вигляді кільця з отворами, який розміщено між повітряподавальною трубою 1 (Фіг.1,2,3) та газоподавальною трубою 4 (Фіг.1,2), a- кут зустрічі потоків повітря та газу (Фіг.2). Газовий пальник працює у такий спосіб. Повітря, яке подають по повітряподавальній трубі 1 (Фіг.1,2,3) через отвори в розподільнику повітряного потоку 8 (Фіг.2,3) попадає в простір 4 між конусоподібною вставкою 7 (Фіг.2,3) та голівкою 6 (Фіг.2,3), а через отвори в голівці 6 (Фіг.2,3) газ, який подають по газоподавальній трубі 4 (Фіг. 1,2), попадає в зону, де і відбувається змішування його з повітрям. Після чого газоповітряна суміш попадає в горн агломераційної машини. Тому що осі отворів у розподільнику повітряного потоку 8 (Фіг.2,3) та голівці 6 (Фіг.2,3) знаходяться в одних площинах, а кут зустрічі потоків повітря та газу a (Фіг.2) знаходиться в межах 70° - 100°, потоки повітря та газу, пронизуючи один одного, більш повно і ретельно перемішуються. Отвори, яки виконано в розподільнику повітряного потоку 8 (Фіг.2,3) із сумарною площею поперечних переріз у 9-11 разів більше, ніж у отворів в голівці 6 (Фіг.2,3), забезпечує оптимальне співвідношення об'єму газу та повітря і дозволяє знизити викид CO в атмосферу за рахунок більш інтенсивного перемішування та допалу газу CO до CO 2. Завдяки запропонованої конструкції газового пальника поліпшується перемішування газоповітряної суміші, підвищує к.п.д. тепловіддачі її завдяки повному згорянню газу, що в остаточному підсумку дозволяє заощаджувати газ та одержувати помітний економічний ефект. 5 Комп’ютерна в ерстка І.Скворцов а 34934 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas burner
Автори англійськоюSyrota Volodymyr Illich, Rohov Leonid Mykolaiovych, Khromushyn Borys Volodymyrovych, Zarapin Ivan Leonidovych, Titov Valerii Hiorhovych
Назва патенту російськоюГазовая горелка
Автори російськоюСырота Владимир Ильич, Рогов Леонид Николаевич, Хромушин Борис Владимирович, Зарапин Иван Леонидович, Титов Валерий Гергиевич
МПК / Мітки
МПК: F23D 14/46
