Пристрій для вирощування рослин

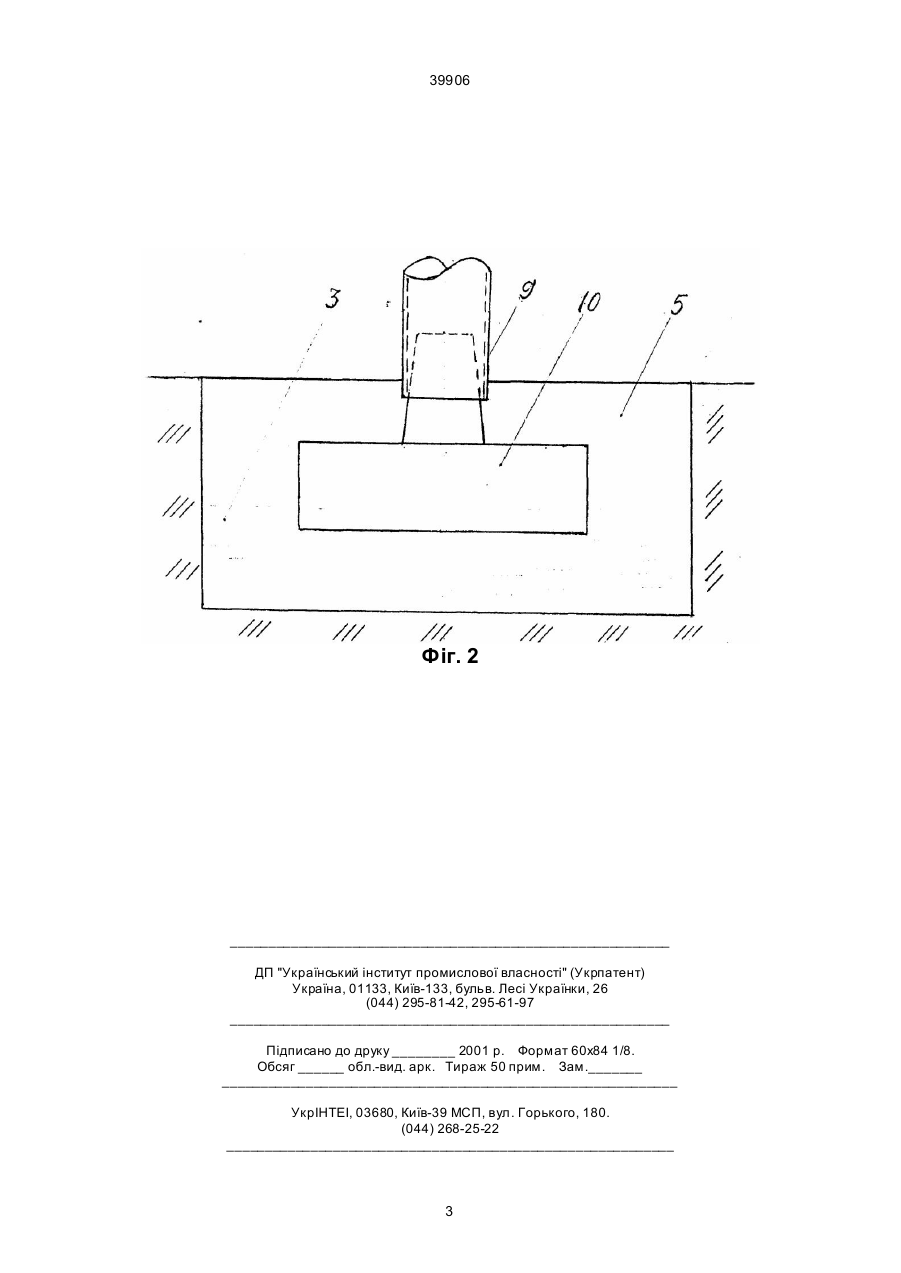

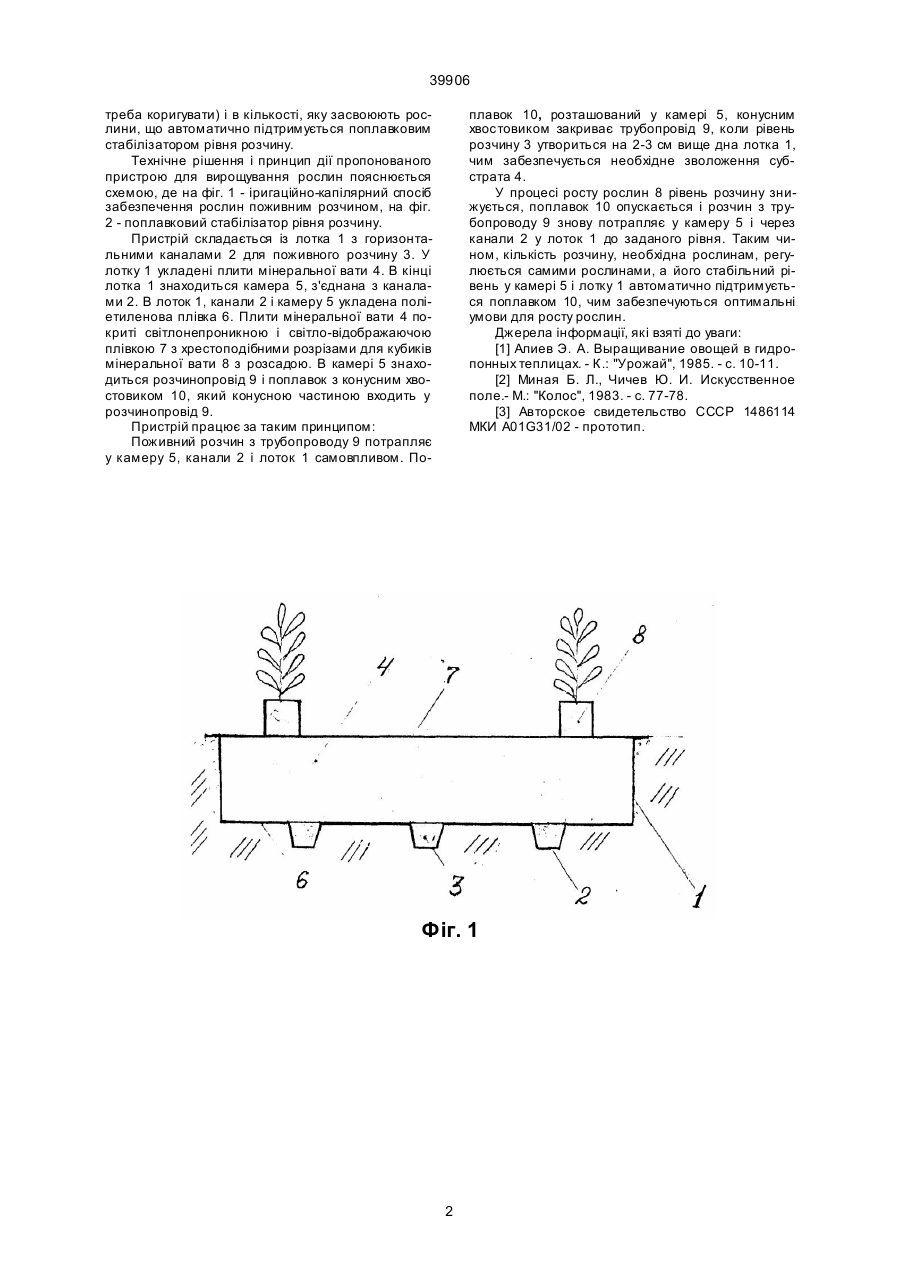

Пристрій для вирощування рослин, що складається з основи, на якій розміщені місткості для субстрату і канали для його зволоження, закриті світлонепроникною плівкою, який відрізняється тим, що місткість для субстрату виго товлена у вигляді лотка, внизу якого розташовані горизонтальні канали, з'єднані з камерою, у якій знаходяться розчинопровід і поплавковий стабілізатор рівня розчину. (19) (21) 98031375 (22) 18.03.1998 (24) 16.07.2001 (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Лященко Микола Йосипович (73) Лященко Микола Йосипович (56) [1] Алиев Э.А. Выращивание овощей в гидропонных теплицах. – К.: “Урожай”, 1985. – с. 10-11. [2] Миная Б.Л., Чичев Ю.И. Искусственное поле. – М.: Колос”, 1983. с. 77-78. [3] Авторское свиде 39906 треба коригувати) і в кількості, яку засвоюють рослини, що автоматично підтримується поплавковим стабілізатором рівня розчину. Технічне рішення і принцип дії пропонованого пристрою для вирощування рослин пояснюється схемою, де на фіг. 1 - іригаційно-капілярний спосіб забезпечення рослин поживним розчином, на фіг. 2 - поплавковий стабілізатор рівня розчину. Пристрій складається із лотка 1 з горизонтальними каналами 2 для поживного розчину 3. У лотку 1 укладені плити мінеральної вати 4. В кінці лотка 1 знаходиться камера 5, з'єднана з каналами 2. В лоток 1, канали 2 і камеру 5 укладена поліетиленова плівка 6. Плити мінеральної вати 4 покриті світлонепроникною і світло-відображаючою плівкою 7 з хрестоподібними розрізами для кубиків мінеральної вати 8 з розсадою. В камері 5 знаходиться розчинопровід 9 і поплавок з конусним хвостовиком 10, який конусною частиною входить у розчинопровід 9. Пристрій працює за таким принципом: Поживний розчин з трубопроводу 9 потрапляє у камеру 5, канали 2 і лоток 1 самовпливом. По плавок 10, розташований у камері 5, конусним хвостовиком закриває трубопровід 9, коли рівень розчину 3 утвориться на 2-3 см вище дна лотка 1, чим забезпечується необхідне зволоження субстрата 4. У процесі росту рослин 8 рівень розчину знижується, поплавок 10 опускається і розчин з трубопроводу 9 знову потрапляє у камеру 5 і через канали 2 у лоток 1 до заданого рівня. Таким чином, кількість розчину, необхідна рослинам, регулюється самими рослинами, а його стабільний рівень у камері 5 і лотку 1 автоматично підтримується поплавком 10, чим забезпечуються оптимальні умови для росту рослин. Джерела інформації, які взяті до уваги: [1] Алиев Э. А. Выращивание овощей в гидропонных теплицах. - К.: "Урожай", 1985. - с. 10-11. [2] Миная Б. Л., Чичев Ю. И. Искусственное поле.- М.: "Колос", 1983. - с. 77-78. [3] Авторское свидетельство СССР 1486114 МКИ А01G31/02 - прототип. Фіг. 1 2 39906 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
