Спосіб відбійки вертикальними концентрованими зарядами

Номер патенту: 40073

Опубліковано: 25.03.2009

Автори: Капленко Юрій Петрович, Федько Михайло Борисович

Завантажити PDF файл.

Формула / Реферат

Спосіб відбійки руди вертикальними концентрованими зарядами, що включає проведення підняттєвого з його локалізацією від суміжної виробки створенням в усті породної забійки з відбитої руди або породи, буріння свердловин у локалізовану частину підняттєвого для подачі засобів ініціювання і вибухової речовини та відводу стисненого повітря, формування концентрованого заряду з його наступним підриванням, який відрізняється тим, що в локалізовану частину підняттєвого вище породної забійки бурять додаткову свердловину та утворюють по довжині заряду вибухової речовини порожнину, яку розташовують біля стінки підняттєвого з боку основної дії вибуху, при цьому діаметр порожнини складає 0,3-0,7 діаметра підняттєвого.

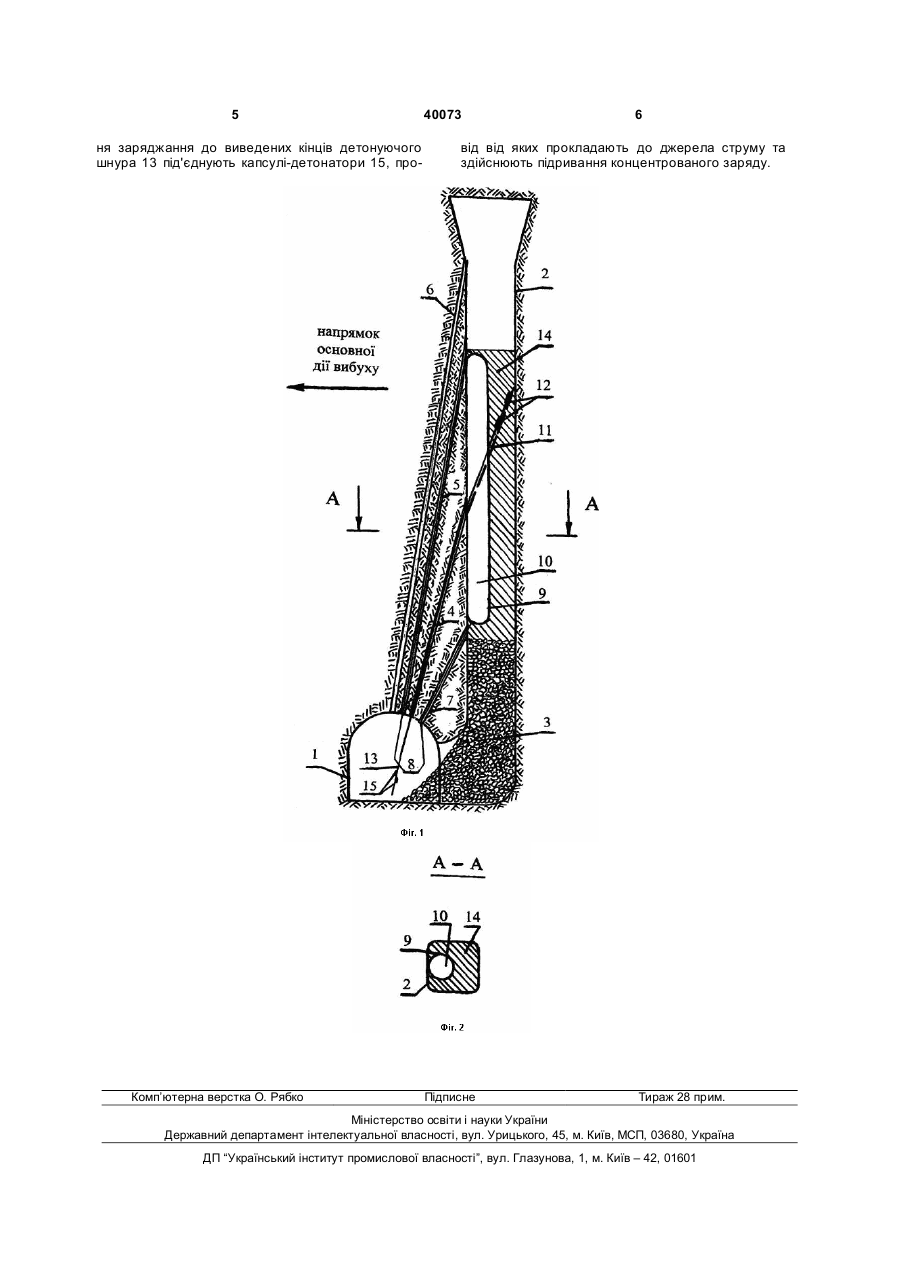

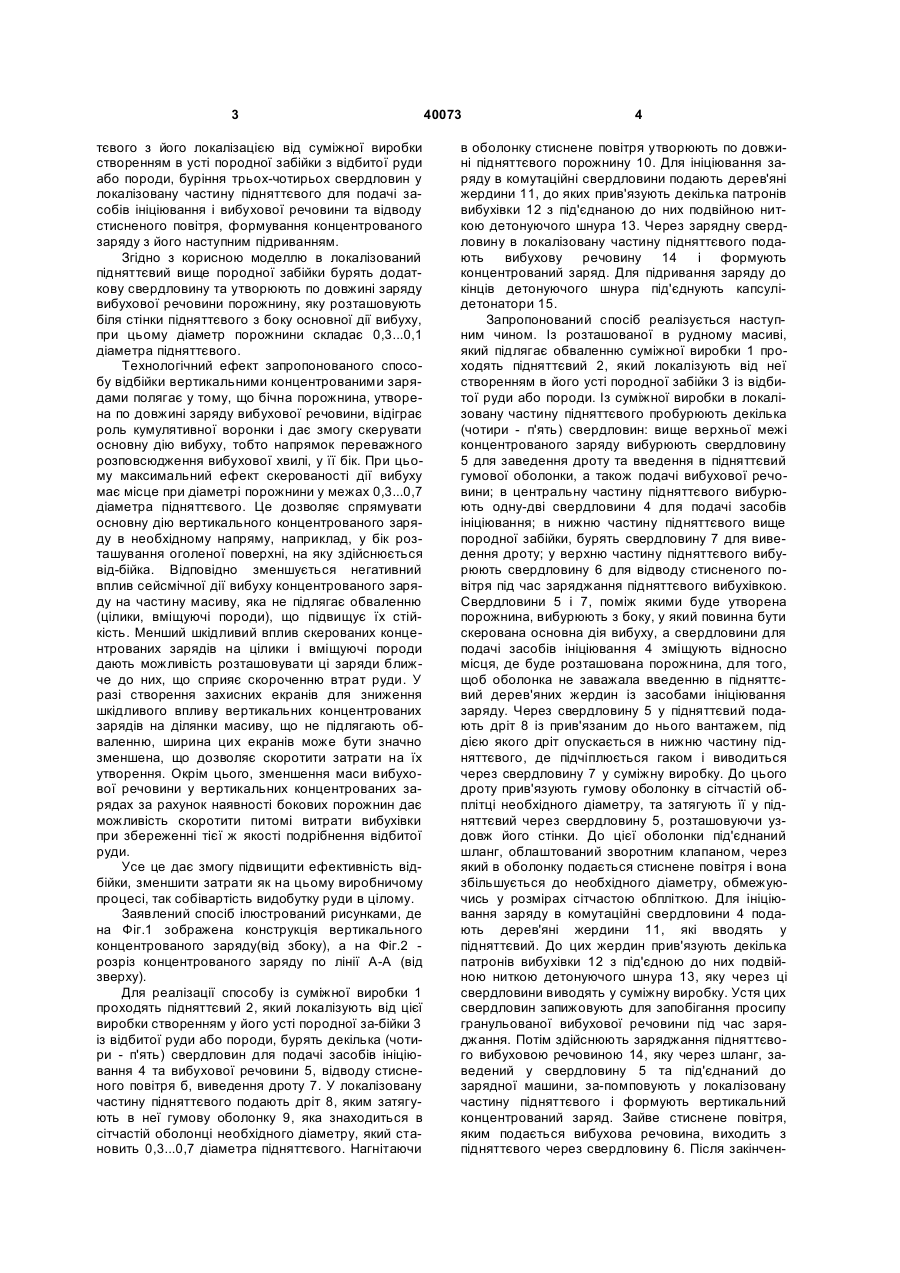

Текст

Спосіб відбійки руди вертикальними концентрованими зарядами, що включає проведення підняттєвого з його локалізацією від суміжної виробки створенням в усті породної забійки з відбитої руди 3 тєвого з його локалізацією від суміжної виробки створенням в усті породної забійки з відбитої руди або породи, буріння трьох-чотирьох свердловин у локалізовану частину підняттєвого для подачі засобів ініціювання і вибухової речовини та відводу стисненого повітря, формування концентрованого заряду з його наступним підриванням. Згідно з корисною моделлю в локалізований підняттєвий вище породної забійки бурять додаткову свердловину та утворюють по довжині заряду вибухової речовини порожнину, яку розташовують біля стінки підняттєвого з боку основної дії вибуху, при цьому діаметр порожнини складає 0,3...0,1 діаметра підняттєвого. Технологічний ефект запропонованого способу відбійки вертикальними концентрованими зарядами полягає у тому, що бічна порожнина, утворена по довжині заряду вибухової речовини, відіграє роль кумулятивної воронки і дає змогу скерувати основну дію вибуху, тобто напрямок переважного розповсюдження вибухової хвилі, у її бік. При цьому максимальний ефект скерованості дії вибуху має місце при діаметрі порожнини у межах 0,3...0,7 діаметра підняттєвого. Це дозволяє спрямувати основну дію вертикального концентрованого заряду в необхідному напряму, наприклад, у бік розташування оголеної поверхні, на яку здійснюється від-бійка. Відповідно зменшується негативний вплив сейсмічної дії вибуху концентрованого заряду на частину масиву, яка не підлягає обваленню (цілики, вміщуючі породи), що підвищує їх стійкість. Менший шкідливий вплив скерованих концентрованих зарядів на цілики і вміщуючі породи дають можливість розташовувати ці заряди ближче до них, що сприяє скороченню втрат руди. У разі створення захисних екранів для зниження шкідливого впливу вертикальних концентрованих зарядів на ділянки масиву, що не підлягають обваленню, ширина цих екранів може бути значно зменшена, що дозволяє скоротити затрати на їх утворення. Окрім цього, зменшення маси вибухової речовини у вертикальних концентрованих зарядах за рахунок наявності бокових порожнин дає можливість скоротити питомі витрати вибухівки при збереженні тієї ж якості подрібнення відбитої руди. Усе це дає змогу підвищити ефективність відбійки, зменшити затрати як на цьому виробничому процесі, так собівартість видобутку руди в цілому. Заявлений спосіб ілюстрований рисунками, де на Фіг.1 зображена конструкція вертикального концентрованого заряду(від збоку), а на Фіг.2 розріз концентрованого заряду по лінії А-А (від зверху). Для реалізації способу із суміжної виробки 1 проходять підняттєвий 2, який локалізують від цієї виробки створенням у його усті породної за-бійки 3 із відбитої руди або породи, бурять декілька (чотири - п'ять) свердловин для подачі засобів ініціювання 4 та вибухової речовини 5, відводу стисненого повітря б, виведення дроту 7. У локалізовану частину підняттєвого подають дріт 8, яким затягують в неї гумову оболонку 9, яка знаходиться в сітчастій оболонці необхідного діаметру, який становить 0,3...0,7 діаметра підняттєвого. Нагнітаючи 40073 4 в оболонку стиснене повітря утворюють по довжині підняттєвого порожнину 10. Для ініціювання заряду в комутаційні свердловини подають дерев'яні жердини 11, до яких прив'язують декілька патронів вибухівки 12 з під'єднаною до них подвійною ниткою детонуючого шнура 13. Через зарядну свердловину в локалізовану частину підняттєвого подають вибухову речовину 14 і формують концентрований заряд. Для підривання заряду до кінців детонуючого шнура під'єднують капсулідетонатори 15. Запропонований спосіб реалізується наступним чином. Із розташованої в рудному масиві, який підлягає обваленню суміжної виробки 1 проходять підняттєвий 2, який локалізують від неї створенням в його усті породної забійки 3 із відбитої руди або породи. Із суміжної виробки в локалізовану частину підняттєвого пробурюють декілька (чотири - п'ять) свердловин: вище верхньої межі концентрованого заряду вибурюють свердловину 5 для заведення дроту та введення в підняттєвий гумової оболонки, а також подачі вибухової речовини; в центральну частину підняттєвого вибурюють одну-дві свердловини 4 для подачі засобів ініціювання; в нижню частину підняттєвого вище породної забійки, бурять свердловину 7 для виведення дроту; у верхню частину підняттєвого вибурюють свердловину 6 для відводу стисненого повітря під час заряджання підняттєвого вибухівкою. Свердловини 5 і 7, поміж якими буде утворена порожнина, вибурюють з боку, у який повинна бути скерована основна дія вибуху, а свердловини для подачі засобів ініціювання 4 зміщують відносно місця, де буде розташована порожнина, для того, щоб оболонка не заважала введенню в підняттєвий дерев'яних жердин із засобами ініціювання заряду. Через свердловину 5 у підняттєвий подають дріт 8 із прив'язаним до нього вантажем, під дією якого дріт опускається в нижню частину підняттєвого, де підчіплюється гаком і виводиться через свердловину 7 у суміжну виробку. До цього дроту прив'язують гумову оболонку в сітчастій обплітці необхідного діаметру, та затягують її у підняттєвий через свердловину 5, розташовуючи уздовж його стінки. До цієї оболонки під'єднаний шланг, облаштований зворотним клапаном, через який в оболонку подається стиснене повітря і вона збільшується до необхідного діаметру, обмежуючись у розмірах сітчастою обпліткою. Для ініціювання заряду в комутаційні свердловини 4 подають дерев'яні жердини 11, які вводять у підняттєвий. До цих жердин прив'язують декілька патронів вибухівки 12 з під'єдною до них подвійною ниткою детонуючого шнура 13, яку через ці свердловини виводять у суміжну виробку. Устя цих свердловин запижовують для запобігання просипу гранульованої вибухової речовини під час заряджання. Потім здійснюють заряджання підняттєвого вибуховою речовиною 14, яку через шланг, заведений у свердловину 5 та під'єднаний до зарядної машини, за-помповують у локалізовану частину підняттєвого і формують вертикальний концентрований заряд. Зайве стиснене повітря, яким подається вибухова речовина, виходить з підняттєвого через свердловину 6. Після закінчен 5 ня заряджання до виведених кінців детонуючого шнура 13 під'єднують капсулі-детонатори 15, про Комп’ютерна верстка О. Рябко 40073 6 від від яких прокладають до джерела струму та здійснюють підривання концентрованого заряду. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for breakage with vertical concentrated charges

Автори англійською

Kaplenko Yurii Petrovych, Fedko Mykhailo Borysovych

Назва патенту російською

Метод от бойки вертикальными концентрированными зарядами

Автори російською

Капленко Юрий Петрович, Федько Михаил Борисович

МПК / Мітки

МПК: F42D 1/00

Мітки: зарядами, концентрованими, вертикальними, відбійки, спосіб
