Спосіб проектування координат точок з поверхні на горизонт при орієнтуванні шахт

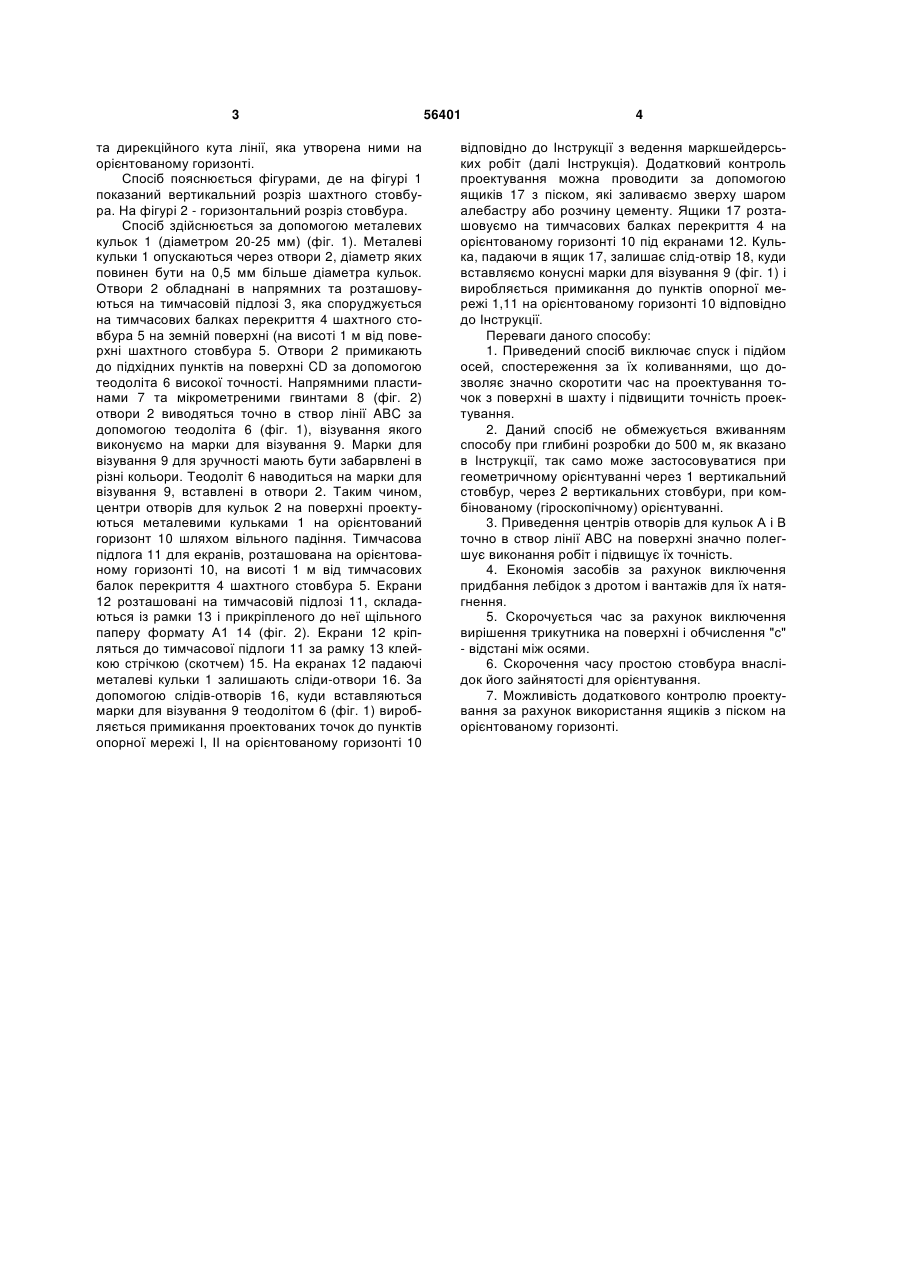

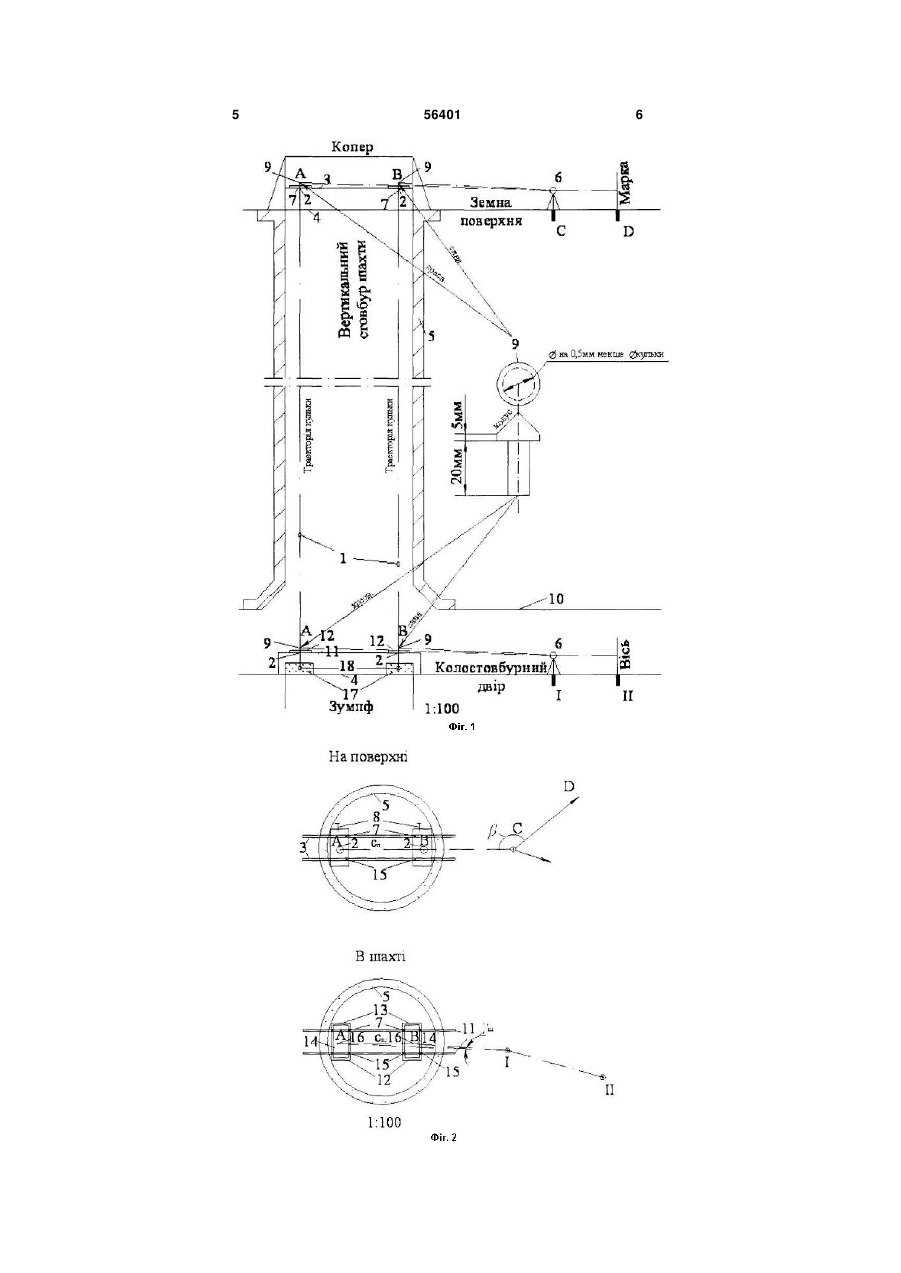

Спосіб проектування координат точок з поверхні на горизонт при орієнтуванні шахт, що вклю 3 та дирекційного кута лінії, яка утворена ними на орієнтованому горизонті. Спосіб пояснюється фігурами, де на фігурі 1 показаний вертикальний розріз шахтного стовбура. На фігурі 2 - горизонтальний розріз стовбура. Спосіб здійснюється за допомогою металевих кульок 1 (діаметром 20-25 мм) (фіг. 1). Металеві кульки 1 опускаються через отвори 2, діаметр яких повинен бути на 0,5 мм більше діаметра кульок. Отвори 2 обладнані в напрямних та розташовуються на тимчасовій підлозі 3, яка споруджується на тимчасових балках перекриття 4 шахтного стовбура 5 на земній поверхні (на висоті 1 м від поверхні шахтного стовбура 5. Отвори 2 примикають до підхідних пунктів на поверхні CD за допомогою теодоліта 6 високої точності. Напрямними пластинами 7 та мікрометреними гвинтами 8 (фіг. 2) отвори 2 виводяться точно в створ лінії ABC за допомогою теодоліта 6 (фіг. 1), візування якого виконуємо на марки для візування 9. Марки для візування 9 для зручності мають бути забарвлені в різні кольори. Теодоліт 6 наводиться на марки для візування 9, вставлені в отвори 2. Таким чином, центри отворів для кульок 2 на поверхні проектуються металевими кульками 1 на орієнтований горизонт 10 шляхом вільного падіння. Тимчасова підлога 11 для екранів, розташована на орієнтованому горизонті 10, на висоті 1 м від тимчасових балок перекриття 4 шахтного стовбура 5. Екрани 12 розташовані на тимчасовій підлозі 11, складаються із рамки 13 і прикріпленого до неї щільного паперу формату А1 14 (фіг. 2). Екрани 12 кріпляться до тимчасової підлоги 11 за рамку 13 клейкою стрічкою (скотчем) 15. На екранах 12 падаючі металеві кульки 1 залишають сліди-отвори 16. За допомогою слідів-отворів 16, куди вставляються марки для візування 9 теодолітом 6 (фіг. 1) виробляється примикання проектованих точок до пунктів опорної мережі І, ІІ на орієнтованому горизонті 10 56401 4 відповідно до Інструкції з ведення маркшейдерських робіт (далі Інструкція). Додатковий контроль проектування можна проводити за допомогою ящиків 17 з піском, які заливаємо зверху шаром алебастру або розчину цементу. Ящики 17 розташовуємо на тимчасових балках перекриття 4 на орієнтованому горизонті 10 під екранами 12. Кулька, падаючи в ящик 17, залишає слід-отвір 18, куди вставляємо конусні марки для візування 9 (фіг. 1) і виробляється примикання до пунктів опорної мережі 1,11 на орієнтованому горизонті 10 відповідно до Інструкції. Переваги даного способу: 1. Приведений спосіб виключає спуск і підйом осей, спостереження за їх коливаннями, що дозволяє значно скоротити час на проектування точок з поверхні в шахту і підвищити точність проектування. 2. Даний спосіб не обмежується вживанням способу при глибині розробки до 500 м, як вказано в Інструкції, так само може застосовуватися при геометричному орієнтуванні через 1 вертикальний стовбур, через 2 вертикальних стовбури, при комбінованому (гіроскопічному) орієнтуванні. 3. Приведення центрів отворів для кульок А і В точно в створ лінії ABC на поверхні значно полегшує виконання робіт і підвищує їх точність. 4. Економія засобів за рахунок виключення придбання лебідок з дротом і вантажів для їх натягнення. 5. Скорочується час за рахунок виключення вирішення трикутника на поверхні і обчислення "с" - відстані між осями. 6. Скорочення часу простою стовбура внаслідок його зайнятості для орієнтування. 7. Можливість додаткового контролю проектування за рахунок використання ящиків з піском на орієнтованому горизонті. 5 56401 6 7 Комп’ютерна верстка Д. Шеверун 56401 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
