Шумозахисний екран

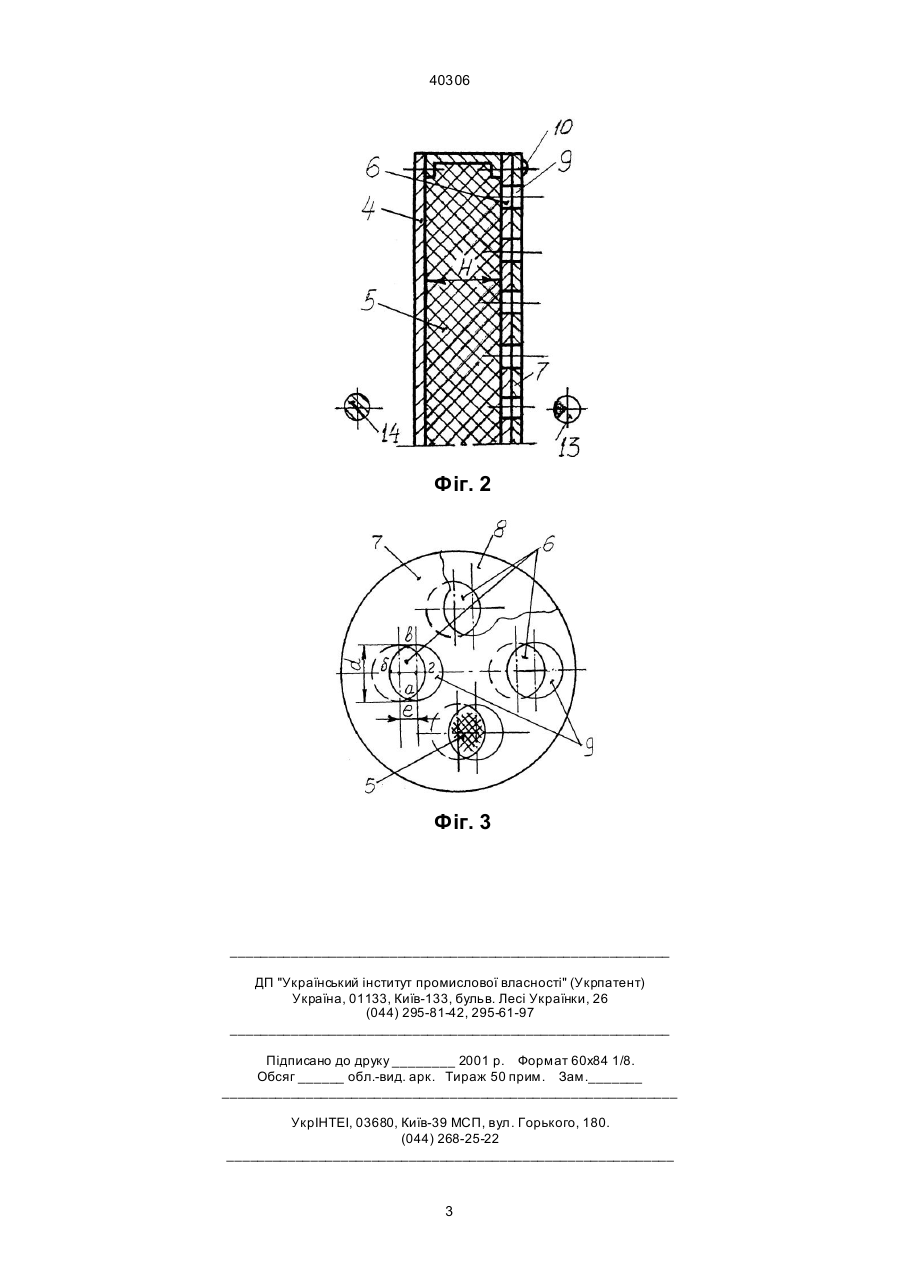

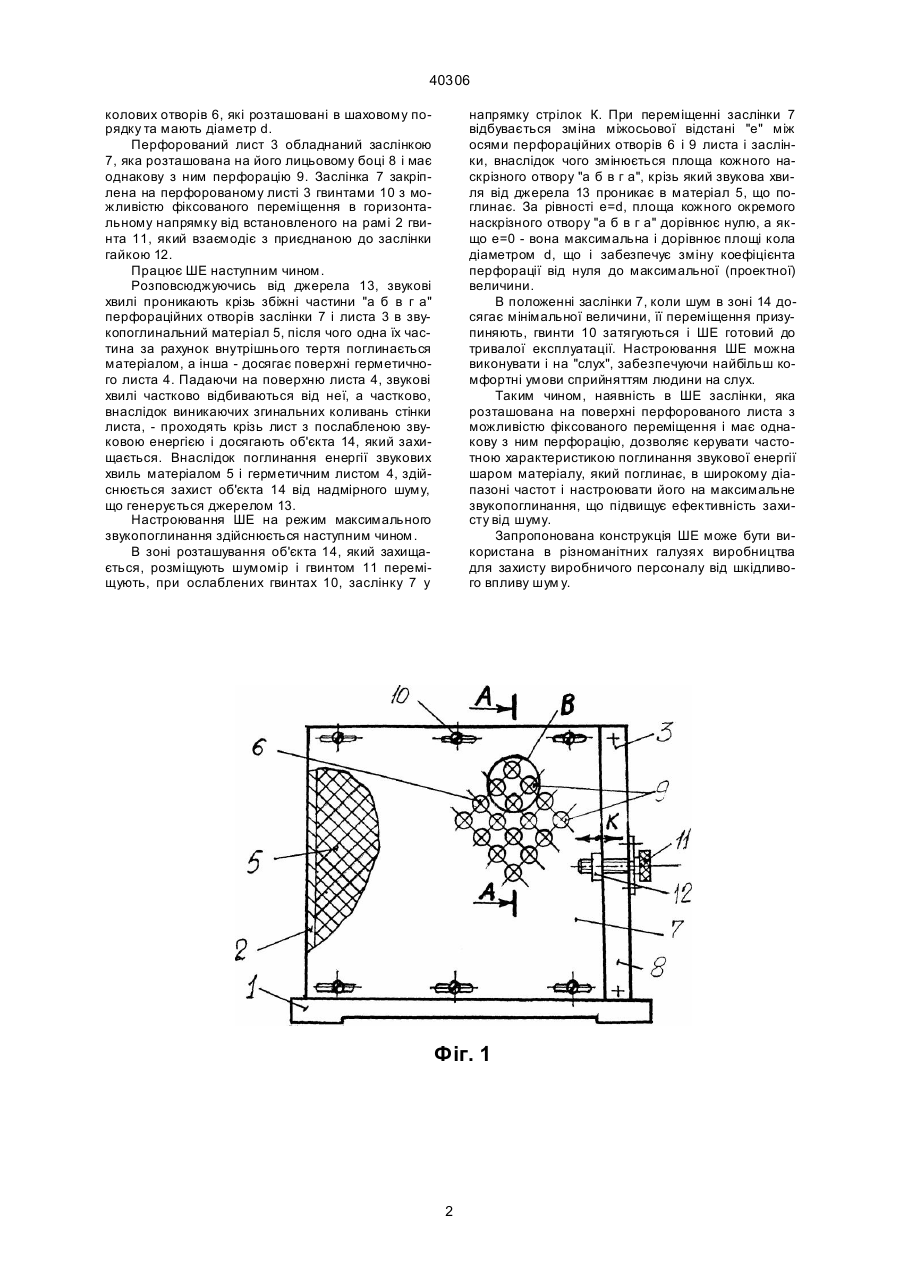

Шумозахисний екран, який включає стойку з рамою і закріплені на рамі перфорований і герметичний листи, а також розміщений в зазорі між листами звукопоглинаючий матеріал, який відрізняється тим, що перфорований лист обладнаний заслінкою, яка розташована на його лицьовій стороні з можливістю фіксованого переміщення по листу і має однакову з ним перфорацію. (19) (21) 2000116809 (22) 29.11.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Карачун Володимир Володимирович, Тривайло Михайло Семенович, Мельник Вікторія Миколаївна (73) Національний технічний університет України "Київський політехнічний інститут", U A 40306 колових отворів 6, які розташовані в шаховому порядку та мають діаметр d. Перфорований лист 3 обладнаний заслінкою 7, яка розташована на його лицьовому боці 8 і має однакову з ним перфорацію 9. Заслінка 7 закріплена на перфорованому листі 3 гвинтами 10 з можливістю фіксованого переміщення в горизонтальному напрямку від встановленого на рамі 2 гвинта 11, який взаємодіє з приєднаною до заслінки гайкою 12. Працює ШЕ наступним чином. Розповсюджуючись від джерела 13, звукові хвилі проникають крізь збіжні частини "а б в г а" перфораційних отворів заслінки 7 і листа 3 в звукопоглинальний матеріал 5, після чого одна їх частина за рахунок внутрішнього тертя поглинається матеріалом, а інша - досягає поверхні герметичного листа 4. Падаючи на поверхню листа 4, звукові хвилі частково відбиваються від неї, а частково, внаслідок виникаючих згинальних коливань стінки листа, - проходять крізь лист з послабленою звуковою енергією і досягають об'єкта 14, який захищається. Внаслідок поглинання енергії звукових хвиль матеріалом 5 і герметичним листом 4, здійснюється захист об'єкта 14 від надмірного шуму, що генерується джерелом 13. Настроювання ШЕ на режим максимального звукопоглинання здійснюється наступним чином. В зоні розташування об'єкта 14, який захищається, розміщують шумомір і гвинтом 11 переміщують, при ослаблених гвинтах 10, заслінку 7 у напрямку стрілок К. При переміщенні заслінки 7 відбувається зміна міжосьової відстані "е" між осями перфораційних отворів 6 і 9 листа і заслінки, внаслідок чого змінюється площа кожного наскрізного отвору "а б в г а", крізь який звукова хвиля від джерела 13 проникає в матеріал 5, що поглинає. За рівності e=d, площа кожного окремого наскрізного отвору "а б в г а" дорівнює нулю, а якщо е=0 - вона максимальна і дорівнює площі кола діаметром d, що і забезпечує зміну коефіцієнта перфорації від нуля до максимальної (проектної) величини. В положенні заслінки 7, коли шум в зоні 14 досягає мінімальної величини, її переміщення призупиняють, гвинти 10 затягуються і ШЕ готовий до тривалої експлуатації. Настроювання ШЕ можна виконувати і на "слух", забезпечуючи найбільш комфортні умови сприйняттям людини на слух. Таким чином, наявність в ШЕ заслінки, яка розташована на поверхні перфорованого листа з можливістю фіксованого переміщення і має однакову з ним перфорацію, дозволяє керувати частотною характеристикою поглинання звукової енергії шаром матеріалу, який поглинає, в широкому діапазоні частот і настроювати його на максимальне звукопоглинання, що підвищує ефективність захисту від шуму. Запропонована конструкція ШЕ може бути використана в різноманітних галузях виробництва для захисту виробничого персоналу від шкідливого впливу шум у. Фіг. 1 2 40306 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
