Шумозахисний екран

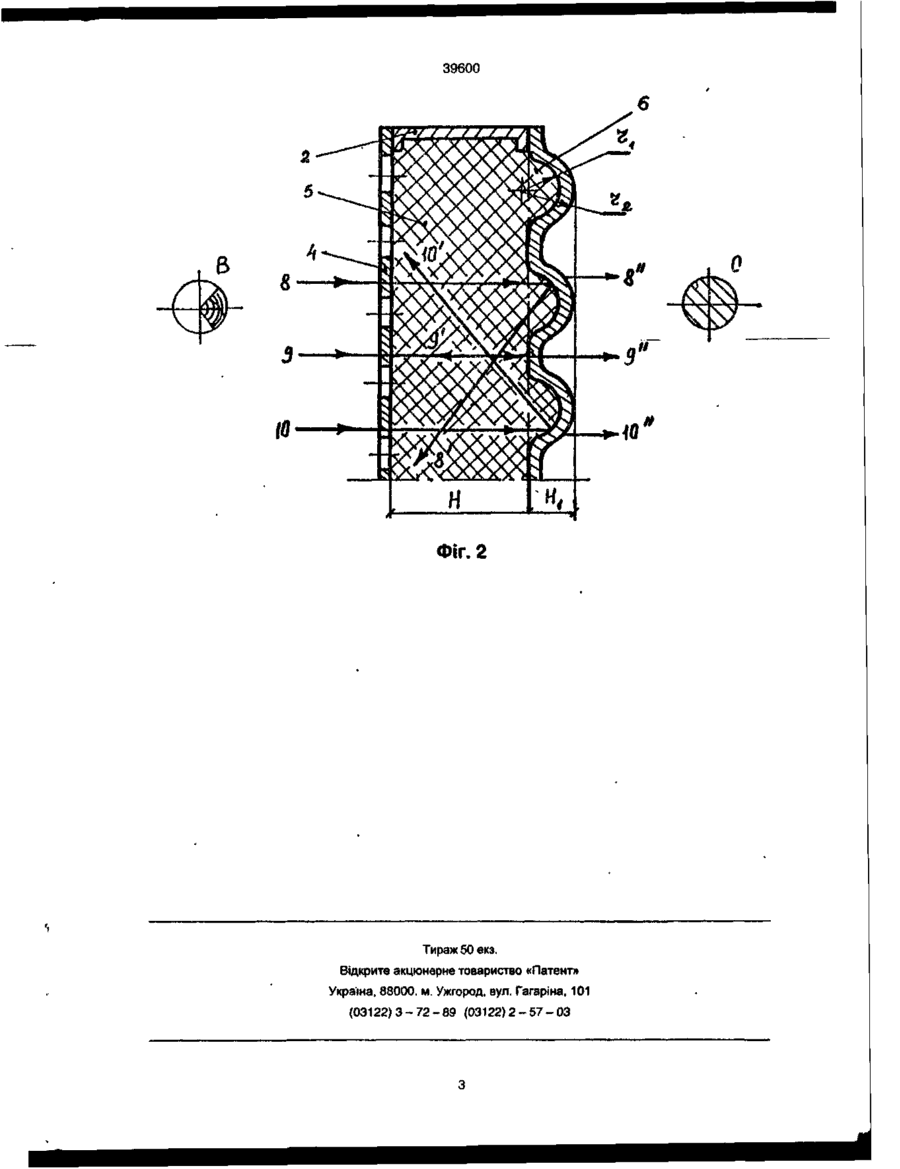

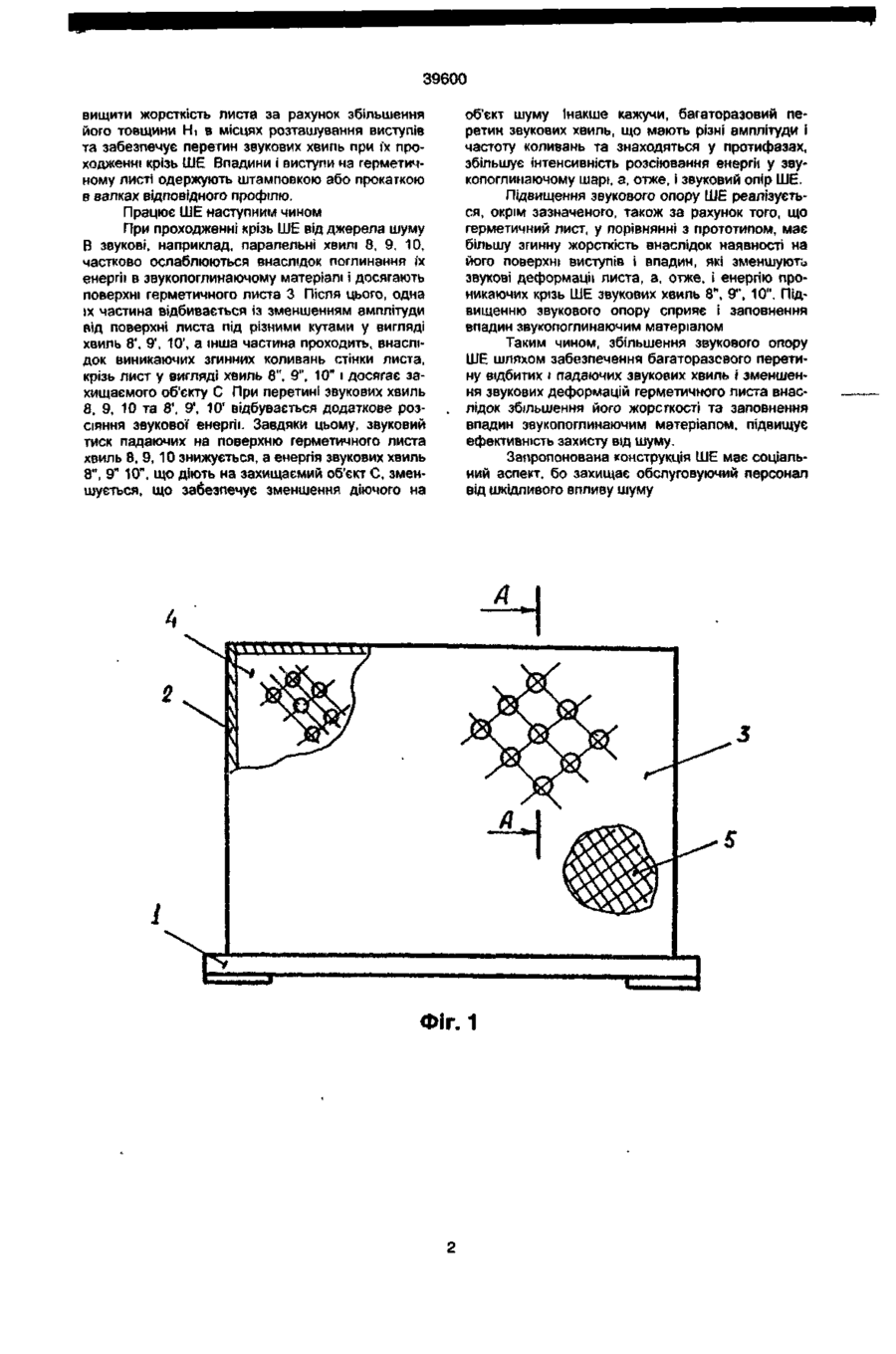

Шумозахисний ехран, який включає стойку э рамою і закріплені на рамі герметичний і перфорований листи, а також розміщений в зазорі між листами звукопоглинаючий матеріал, який відрізняється тим, що герметичний лист обладнаний розміщеними на його поверхні в шахматному порядку співвісними сферичними западинами і виступами. Винахід відноситься до машинобудування, а саме, до пристроїв для звукоізоляції шуму і може бути використаний в різноманітних галузях промисловості. Відомий шумозахисний екран (ШЕ), який включає стойку і каркас з взаємно перетинаючими пружними полосами, в проймах між якими розташовані звукопоглинаючі панелі (мати), а також елементи кріплення панелей (див. н-д, А.с. СССР № 1811633, G 10 К 11/00,1993 ). Недолік цього ШЕ полягає в складності конструкції та високій матеріалоємкості. Відомий також ШЕ, який включає стойку з рамою і закріпленими на ній герметичним і перфорованим листами, а також розташований в зазорі між листами звукопоглинаючий матеріал (див., нд, Погодин А.С, Шумопоглощающие устройства. М.: Машиностроение, 1973, С. 44, рис. 16). Цей ШЕ є найбільш близьким до винаходу по технічній суті і досягаемому ефекту. Недолік відомого ШЕ полягає в тому, що він має малий звуковий опір, а це знижує ефективність захисту від шуму. Зазначене пояснюється тим, що герметичний лист має гладку поверхню і не забезпечує перетин відбитих від неї звукових хвиль, що зменшує звуковий опір ШЕ. Другою причиною є те, що герметичний лист має малу жорсткість. В основу винаходу покладена задача удосконалення ШЕ шляхом зміни форми поверхні герметичного листа, що забезпечує перетин відбитих і падаючих на нього звукових хвиль при одночасному підвищенні жорсткості, внаслідок чого збіль шується звуковий опір і, таким чином, підвищується ефективність захисту від шуму. Поставлена задача вирішується тим, що є ШЕ, який включає стойку з рамою і закріплені на рамі герметичний* і перфорований листи, а також розміщений між листами звукопоглинаючий матеріал, згідно винаходу герметичний лист обладнаний розміщеними на його поверхні в шахматному порядку соосними сферичними впадинами і виступами. Обладнання герметичного листа соосно розташованими сферичними впадинами і виступами забезпечує багаторазовий перетин відбитих від нього і падаючих звукових хвиль, що збільшує звуковий опір ШЕ і, тим самим, підвищує ефективність захисту від шуму. Додаткове збільшення звукового опору ШЕ реалізується за рахунок збільшення жорсткості герметичного листа, яке виникає при обладнанні його сферичними соосними впадинами і виступами. Заявляємий ШЕ схематично зображений на фіг. 1, загальний вигляд; на фіг. 2 - переріз А-А на фіг. 1. ШЕ складається із стойки 1, до якої приєднана рама 2. На рамі 2 закріплено герметичний 3 і перфорований 4 листи, в зазорі Н між якими розташований звукопоглинаючий матеріал 5 (н-д, мілкофракційний керамзіт, або скловата). Герметичний лист 3 обладнаний розташованими на його поверхні в шахматному порядку соосними впадинами 6 і виступами 7, які виконані у формі сфер радіусів гі та г2 . Обладнання герметичного листа сферичними виступами (впадинами) дозволяє під о о
