Установка для оцінки термозахисних властивостей матеріалів при дії теплових випромінювань

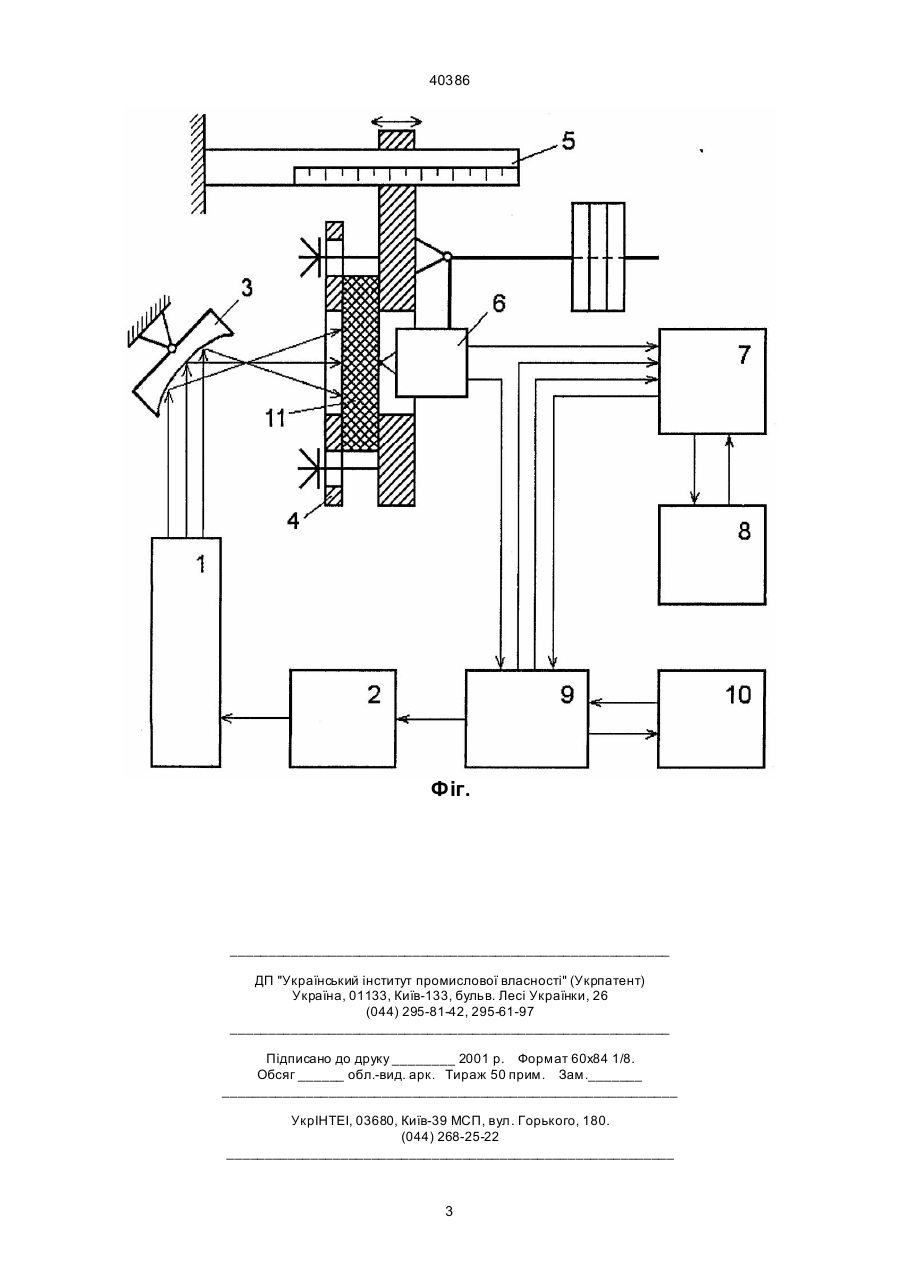

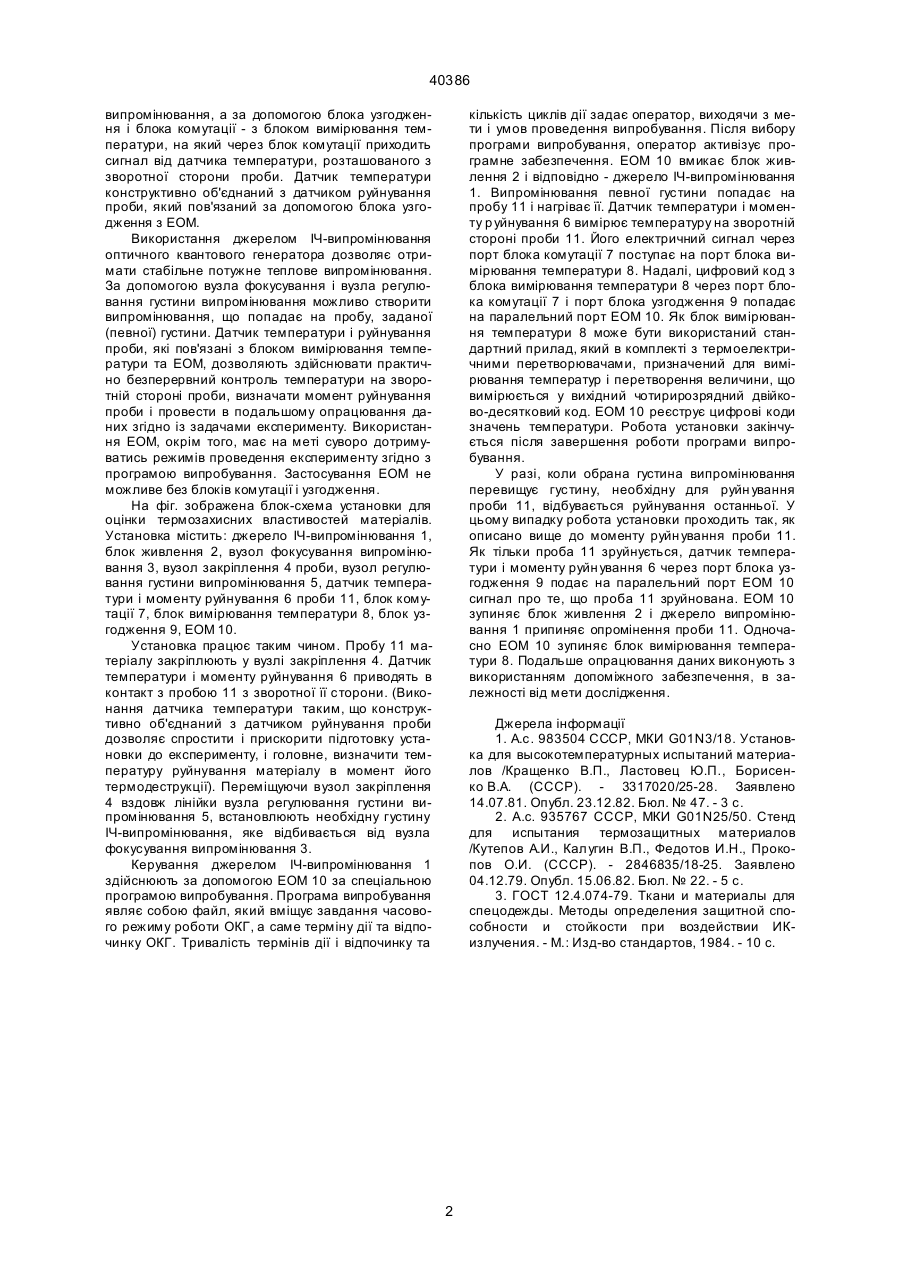

1. Установка для оцінки термозахисних властивостей матеріалів при дії теплових випромінювань, яка вміщує джерело ІЧ-випромінювання, виконане у вигляді оптичного квантового генератора з блоком живлення, вузол фокусування випромінювання, вузол закріплення проби, вузол регулювання густини випромінювання, датчик температу 40386 випромінювання, а за допомогою блока узгодження і блока комутації - з блоком вимірювання температури, на який через блок комутації приходить сигнал від датчика температури, розташованого з зворотної сторони проби. Датчик температури конструктивно об'єднаний з датчиком руйнування проби, який пов'язаний за допомогою блока узгодження з ЕОМ. Використання джерелом ІЧ-випромінювання оптичного квантового генератора дозволяє отримати стабільне потужне теплове випромінювання. За допомогою вузла фокусування і вузла регулювання густини випромінювання можливо створити випромінювання, що попадає на пробу, заданої (певної) густини. Датчик температури і руйнування проби, які пов'язані з блоком вимірювання температури та ЕОМ, дозволяють здійснювати практично безперервний контроль температури на зворотній стороні проби, визначати момент руйнування проби і провести в подальшому опрацювання даних згідно із задачами експерименту. Використання ЕОМ, окрім того, має на меті суворо дотримуватись режимів проведення експерименту згідно з програмою випробування. Застосування ЕОМ не можливе без блоків комутації і узгодження. На фіг. зображена блок-схема установки для оцінки термозахисних властивостей матеріалів. Установка містить: джерело ІЧ-випромінювання 1, блок живлення 2, вузол фокусування випромінювання 3, вузол закріплення 4 проби, вузол регулювання густини випромінювання 5, датчик температури і моменту руйнування 6 проби 11, блок комутації 7, блок вимірювання температури 8, блок узгодження 9, ЕОМ 10. Установка працює таким чином. Пробу 11 матеріалу закріплюють у вузлі закріплення 4. Датчик температури і моменту руйнування 6 приводять в контакт з пробою 11 з зворотної її сторони. (Виконання датчика температури таким, що конструктивно об'єднаний з датчиком руйнування проби дозволяє спростити і прискорити підготовку установки до експерименту, і головне, визначити температуру руйнування матеріалу в момент його термодеструкції). Переміщуючи вузол закріплення 4 вздовж лінійки вузла регулювання густини випромінювання 5, встановлюють необхідну густину ІЧ-випромінювання, яке відбивається від вузла фокусування випромінювання 3. Керування джерелом ІЧ-випромінювання 1 здійснюють за допомогою ЕОМ 10 за спеціальною програмою випробування. Програма випробування являє собою файл, який вміщує завдання часового режиму роботи ОКГ, а саме терміну дії та відпочинку ОКГ. Тривалість термінів дії і відпочинку та кількість циклів дії задає оператор, виходячи з мети і умов проведення випробування. Після вибору програми випробування, оператор активізує програмне забезпечення. ЕОМ 10 вмикає блок живлення 2 і відповідно - джерело ІЧ-випромінювання 1. Випромінювання певної густини попадає на пробу 11 і нагріває її. Датчик температури і моменту р уйнування 6 вимірює температуру на зворотній стороні проби 11. Його електричний сигнал через порт блока комутації 7 поступає на порт блока вимірювання температури 8. Надалі, цифровий код з блока вимірювання температури 8 через порт блока комутації 7 і порт блока узгодження 9 попадає на паралельний порт ЕОМ 10. Як блок вимірювання температури 8 може бути використаний стандартний прилад, який в комплекті з термоелектричними перетворювачами, призначений для вимірювання температур і перетворення величини, що вимірюється у вихідний чотирирозрядний двійково-десятковий код. ЕОМ 10 реєструє цифрові коди значень температури. Робота установки закінчується після завершення роботи програми випробування. У разі, коли обрана густина випромінювання перевищує густину, необхідну для руйн ування проби 11, відбувається руйнування останньої. У цьому випадку робота установки проходить так, як описано вище до моменту руйн ування проби 11. Як тільки проба 11 зруйнується, датчик температури і моменту руйн ування 6 через порт блока узгодження 9 подає на паралельний порт ЕОМ 10 сигнал про те, що проба 11 зруйнована. ЕОМ 10 зупиняє блок живлення 2 і джерело випромінювання 1 припиняє опромінення проби 11. Одночасно ЕОМ 10 зупиняє блок вимірювання температури 8. Подальше опрацювання даних виконують з використанням допоміжного забезпечення, в залежності від мети дослідження. Джерела інформації 1. А.с. 983504 СССР, МКИ G01N3/18. Установка для высокотемпературных испытаний материалов /Кращенко В.П., Ластовец Ю.П., Борисенко В.А. (СССР). - 3317020/25-28. Заявлено 14.07.81. Опубл. 23.12.82. Бюл. № 47. - 3 с. 2. А.с. 935767 СССР, МКИ G01N25/50. Стенд для испытания термозащитных материалов /Кутепов А.И., Калугин В.П., Федотов И.Н., Прокопов О.И. (СССР). - 2846835/18-25. Заявлено 04.12.79. Опубл. 15.06.82. Бюл. № 22. - 5 с. 3. ГОСТ 12.4.074-79. Ткани и материалы для спецодежды. Методы определения защитной способности и стойкости при воздействии ИКизлучения. - М.: Изд-во стандартов, 1984. - 10 с. 2 40386 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
