Пристрій для оцінки звукоізолюючих властивостей конструкцій

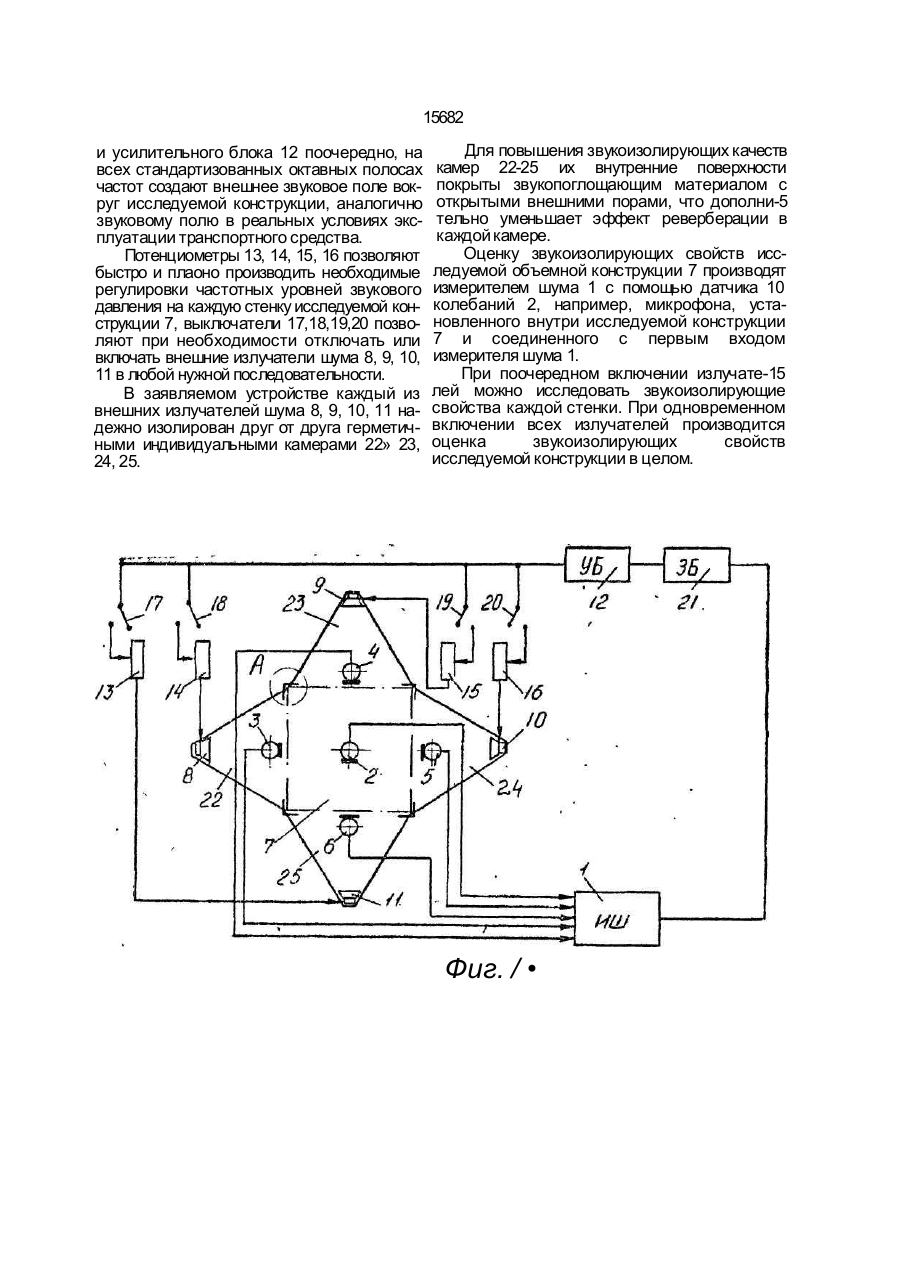

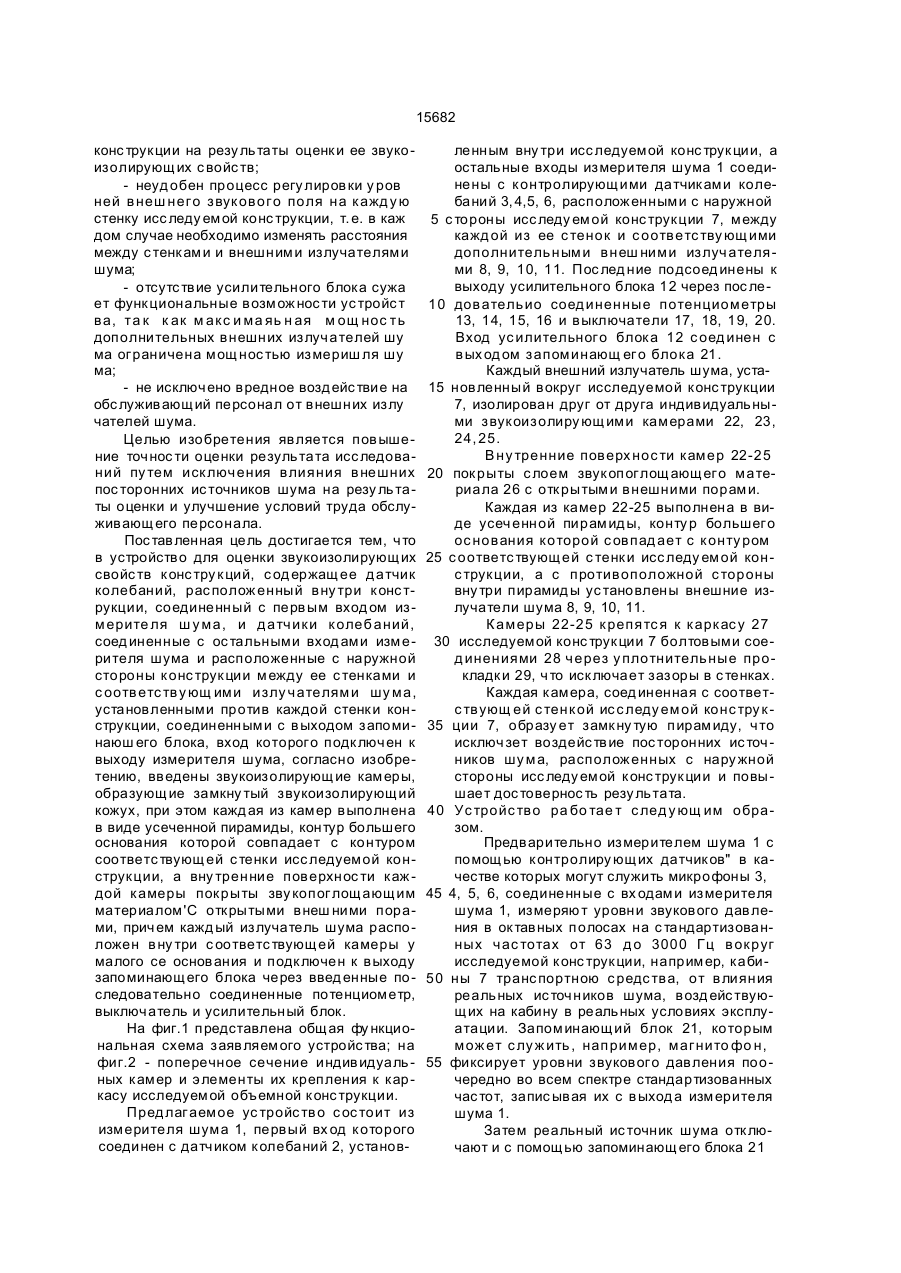

Устройство для оценки звукоизолирую щих свойств конструкций, содержащее дат чик колебаний, расположенный внутри конструкции, соединенный с первым вхо дом измерителя шума, и датчики колебаний, соединенные с остальными входами изме рителя шума и расположенные с наружной стороны конструкции между ее стенками и соответствующими излучателями шума, ус тановленными против каждой стенки конструкции и соединенными с выходом запоминающего блока, вход которого подключен к выходу измерителя шума, о т л и ч а ю щ е е с я тем, что в него введены звукоизолирующие камеры, образующие замкнутый звукоизолирующий кожух, при этом каждая из камер выполнена в виде усеченной пирамиды, контур большего основания которой совпадает с контуром соответствующей стенки исследуемой конструкции, а внутренние поверхности каждой камеры покрыты звукопоглощающим материалом с открытыми внешними порами, причем каждый излучатель шума расположен внутрихоответствующей камеры у малого ее основания и подключен к выходу запоминающего блока через введенные последовательно соединенные потенциометр, выключатель и усилительный блок. Изобретение относится к области измерения звуковых колебаний, в частности, для оценки звукоизолирующих свойств конструкций, например, кабин транспортных средств. Наиболее близким к заявляемому является устройство для оценки звукоизолирующих свойств конструкций [1], которое содержит излучатель шума, расположенный с наружной стороны исследуемой конструкции и датчик колебаний, расположенный внутри ее и соединенный с первым входом измерителя шума, а также дополнительные излучатели шума, запоминающий блок и датчики колебаний, при этом последние соединены с остальными входами измерителя шума и расположены с наружной стороны конструкции между ней и соответствующими дополнительными излучателями шума, соединенными с выходом запоминающего блока, вход которого подключен к выходу измерителя шума. Недостатки этого устройства: - недостаточная его приспособлен ность для исследования звукоизолирующих свойств объемных конструкций в случаях, когда величины внешних уровней звукового давления на каждую из исследуемых стенок значительно отличаются между собой; - не исключена возможность влияния посторонних источников шума, располо женных с наружной стороны исследуемой С > ел Os С» ГО О 15682 конс трукции на резу льтаты оценк и ее звукоизолирующих с войс тв; - неуд обен процесс регу лировки у ров ней внеш него звукового поля на кажд у ю стенку исс леду емой конс трукции, т. е. в каж дом случае необходимо изменять расстояния между с тенк ами и внешними излучателями шума; - отсутс твие усилительного блока сужа ет функ циональные возможнос ти ус тройс т ва, та к к ак м акс и ма яь н ая м ощ нос ть дополнительных внешних излучателей шу ма ограничена мощнос тью измериш ля шу ма; - не исключено вредное возд ейс твие на обс луживающий персонал от внешних излу чателей шума. Целью изобретения является повышение точнос ти оценки результата исс ледований пу тем исключения влияния внешних пос торонних ис точников шума на резу льтаты оценки и улучшение условий труда обслуживающего персонала. Пос тавленная цель достигается тем, что в устройство для оценки звукоизолирующих свойс тв конс тру кций, с од ержащее д атчик колебаний, рас положенный вну три конс трукции, соединенный с первым вход ом измерите ля ш у ма, и д атчики колеб аний, соед иненные с ос тальными вход ами измерителя шума и расположенные с наружной стороны конс трукции между ее с тенками и с оответс тву ющ ими излу чателями шу ма, установленными против каждой стенк и конструкции, соединенными с выходом запоминаюш его блока, вход которого подключен к выходу измерителя шума, согласно изобретению, введены звукоизолирующие камеры, образующие замкну тый звукоизолирующий кожух, при этом кажд ая из камер выполнена в виде усеченной пирамиды, контур большего основания которой совпадает с контуром соответс твующей с тенки исс ледуемой конструкции, а вну тренние поверхнос ти каж дой камеры покрыты зву копоглощающим материалом'С открытыми внеш ними порами, прич ем кажд ый излучатель шума расположен вну три с оответс твующей камеры у малого се основания и подключен к выходу запоминающего блока через введ енные последовательно соединенные потенциометр, выключатель и усилительный блок. На фиг.1 представлена общая фу нкциональная схема заявляемого устройс тва; на фиг.2 - поперечное сечение индивидуальных камер и э лементы их крепления к каркасу исследуемой объемной конс трукции. Пред лагаемое ус тройс тво с ос тоит из измерителя шума 1, первый вх од которого соединен с датчиком колебаний 2, установ ленным вну три исс ледуемой конс трукции, а остальные входы измерителя шума 1 соединены с контролирующими датчиками колебаний 3, 4,5, 6, расположенными с наружной 5 с тороны исс леду емой конс трукции 7, между кажд ой из ее с тенок и с оответс тву ющими дополнительными внеш ними излучателями 8, 9, 10, 11. Пос лед ние подсоед инены к выходу усилительного блока 12 через пос ле10 довательио соед иненные потенциометры 13, 14, 15, 16 и выключатели 17, 18, 19, 20. Вход ус илительного блока 12 с оед инен с вых од ом запоминающ его блока 21. Каждый внешний излучатель шума, уста15 новленный вокруг исследуемой конс трукции 7, изолирован друг от друга индивидуальными звукоизолиру ющими камерами 22, 23, 24, 25. В ну тренние поверх нос ти камер 22-25 20 пок рыты с лоем звукопоглощающего материала 26 с открытыми внешними порами. Каждая из камер 22-25 выполнена в виде усеченной пирамид ы, конту р большего ос нования которой с овпад ает с конту ром 25 с оответс твующей с тенки исс леду емой конс трукции, а с противоположной с тороны вну три пирамид ы ус тановлены внешние излучатели шума 8, 9, 10, 11. К амеры 22-25 крепятс я к каркас у 27 30 исследуемой конс трукции 7 болтовыми соед инениями 28 через у плотнительные прокладки 29, что исключает зазоры в с тенках. Каждая камера, соед иненная с соответс твующ ей с тенк ой ис с леду емой конс тру к 35 ции 7, образу ет замкну тую пирамиду, что исключзет воздейс твие пос торонних ис точ ников шу ма, расположенных с нару жной стороны исс леду емой конс трукции и повышает дос товернос ть резу льтата. 40 Ус тройс тво ра бо тае т с лед у ющ им образом. Предварительно измерителем шума 1 с помощью контролиру ющих датчиков" в качестве которых могут служить микрофоны 3, 45 4, 5, 6, соединенные с вх одами измерителя шума 1, измеряю т уровни звукового давления в октавных полосах на с тандартизованных час тотах от 63 д о 3000 Гц вокруг исследуемой конс трукции, например, каби50 ны 7 транс портною с редс тва, от влияния реальных ис точников шума, возд ейс твующих на кабину в реальных условиях эксплуатации. Запоминающий блок 21, которым может с лу жить , например, магнито фо н, 55 фиксирует уровни звукового давления поочередно во всем спектре стандартизованных час тот, запис ывая их с выход а измерителя шума 1. Затем реальный ис точник шума отключают и с помощью запоминающего блока 21 15682 и усилительного блока 12 поочередно, на всех стандартизованных октавных полосах частот создают внешнее звуковое поле вокруг исследуемой конструкции, аналогично звуковому полю в реальных условиях эксплуатации транспортного средства. Потенциометры 13, 14, 15, 16 позволяют быстро и плаоно производить необходимые регулировки частотных уровней звукового давления на каждую стенку исследуемой конструкции 7, выключатели 17,18,19,20 позволяют при необходимости отключать или включать внешние излучатели шума 8, 9, 10, 11 в любой нужной последовательности. В заявляемом устройстве каждый из внешних излучателей шума 8, 9, 10, 11 надежно изолирован друг от друга герметичными индивидуальными камерами 22» 23, 24, 25. Для повышения звукоизолирующих качеств камер 22-25 их внутренние поверхности покрыты звукопоглощающим материалом с открытыми внешними порами, что дополни-5 тельно уменьшает эффект реверберации в каждой камере. Оценку звукоизолирующих свойств исследуемой объемной конструкции 7 производят измерителем шума 1 с помощью датчика 10 колебаний 2, например, микрофона, установленного внутри исследуемой конструкции 7 и соединенного с первым входом измерителя шума 1. При поочередном включении излучате-15 лей можно исследовать звукоизолирующие свойства каждой стенки. При одновременном включении всех излучателей производится оценка звукоизолирующих свойств исследуемой конструкции в целом. Фиг. / • 15682 Фиг. 2 Упоряд ник Замовлення 4196 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне від омс тво України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товарис тво " Патент", м. Ужгород, ву л. Гаг аріна, 101
