Водоочисна напірно-регулююча установка

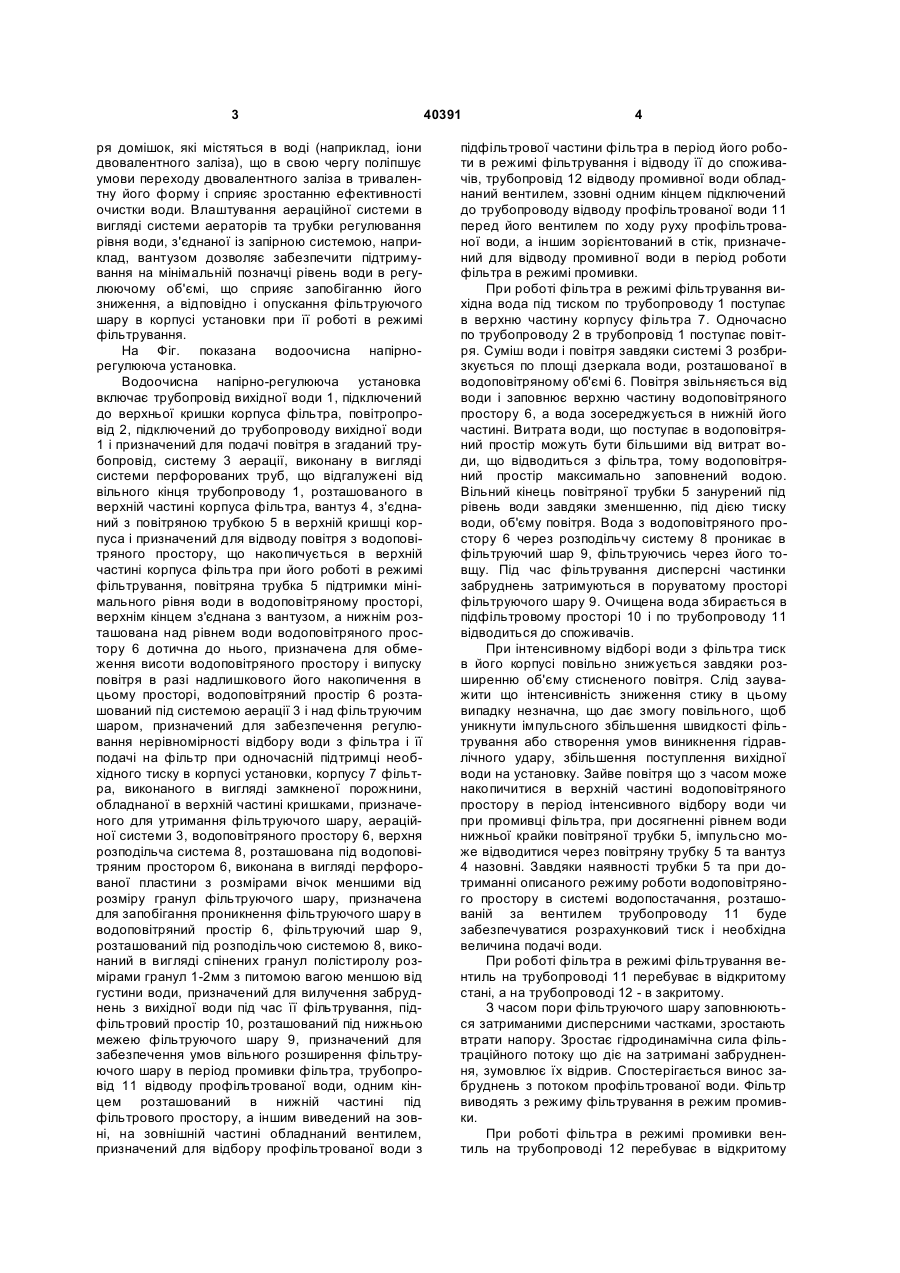

Водоочисна напірно-регулююча установка, що включає корпус, плаваючий фільтруючий шар, верхню розподільчу і нижню збірну системи, систему технологічних трубопроводів, яка відрізняється тим, що над верхньою розподільчою системою влаштовано водоповітряний простір, в об'ємі якого розташована аераційна система з повітряною трубкою підтримання мінімального рівня води, що з'єднана із запірною системою. (19) (21) u200811751 (22) 02.10.2008 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) ГІРОЛЬ МИКОЛА МИКОЛАЙОВИЧ, UA, ГІРОЛЬ АНДРІЙ МИКОЛАЙОВИЧ, UA, САПСАЙ ГРИГОРІЙ ІВАНОВИЧ, UA, ГІРОЛЬ АННА МИКОЛАЇВНА, UA, ТРАЧ ЮЛЯ ПЕТРІВНА, UA, ДІДИЧ БОГДАН ЯРОСЛАВОВИЧ, UA, ГРИНЮК ТЕТЯНА ЮРІЇВНА, UA, КЛЕКОЦЬ ГРИГОРІЙ ГАЛАКТІОНОВИЧ, UA 3 ря домішок, які містяться в воді (наприклад, іони двовалентного заліза), що в свою чергу поліпшує умови переходу двовалентного заліза в тривалентну його форму і сприяє зростанню ефективності очистки води. Влаштування аераційної системи в вигляді системи аераторів та трубки регулювання рівня води, з'єднаної із запірною системою, наприклад, вантузом дозволяє забезпечити підтримування на мінімальній позначці рівень води в регулюючому об'ємі, що сприяє запобіганню його зниження, а відповідно і опускання фільтруючого шару в корпусі установки при її роботі в режимі фільтрування. На Фіг. показана водоочисна напірнорегулююча установка. Водоочисна напірно-регулююча установка включає трубопровід вихідної води 1, підключений до верхньої кришки корпуса фільтра, повітропровід 2, підключений до трубопроводу вихідної води 1 і призначений для подачі повітря в згаданий трубопровід, систему 3 аерації, виконану в вигляді системи перфорованих труб, що відгалужені від вільного кінця трубопроводу 1, розташованого в верхній частині корпуса фільтра, вантуз 4, з'єднаний з повітряною трубкою 5 в верхній кришці корпуса і призначений для відводу повітря з водоповітряного простору, що накопичується в верхній частині корпуса фільтра при його роботі в режимі фільтрування, повітряна трубка 5 підтримки мінімального рівня води в водоповітряному просторі, верхнім кінцем з'єднана з вантузом, а нижнім розташована над рівнем води водоповітряного простору 6 дотична до нього, призначена для обмеження висоти водоповітряного простору і випуску повітря в разі надлишкового його накопичення в цьому просторі, водоповітряний простір 6 розташований під системою аерації 3 і над фільтруючим шаром, призначений для забезпечення регулювання нерівномірності відбору води з фільтра і її подачі на фільтр при одночасній підтримці необхідного тиску в корпусі установки, корпусу 7 фільтра, виконаного в вигляді замкненої порожнини, обладнаної в верхній частині кришками, призначеного для утримання фільтруючого шару, аераційної системи 3, водоповітряного простору 6, верхня розподільча система 8, розташована під водоповітряним простором 6, виконана в вигляді перфорованої пластини з розмірами вічок меншими від розміру гранул фільтруючого шару, призначена для запобігання проникнення фільтруючого шару в водоповітряний простір 6, фільтруючий шар 9, розташований під розподільчою системою 8, виконаний в вигляді спінених гранул полістиролу розмірами гранул 1-2мм з питомою вагою меншою від густини води, призначений для вилучення забруднень з вихідної води під час її фільтрування, підфільтровий простір 10, розташований під нижньою межею фільтруючого шару 9, призначений для забезпечення умов вільного розширення фільтруючого шару в період промивки фільтра, трубопровід 11 відводу профільтрованої води, одним кінцем розташований в нижній частині під фільтрового простору, а іншим виведений на зовні, на зовнішній частині обладнаний вентилем, призначений для відбору профільтрованої води з 40391 4 підфільтрової частини фільтра в період його роботи в режимі фільтрування і відводу її до споживачів, трубопровід 12 відводу промивної води обладнаний вентилем, ззовні одним кінцем підключений до трубопроводу відводу профільтрованої води 11 перед його вентилем по ходу руху профільтрованої води, а іншим зорієнтований в стік, призначений для відводу промивної води в період роботи фільтра в режимі промивки. При роботі фільтра в режимі фільтрування вихідна вода під тиском по трубопроводу 1 поступає в верхню частину корпусу фільтра 7. Одночасно по трубопроводу 2 в трубопровід 1 поступає повітря. Суміш води і повітря завдяки системі 3 розбризкується по площі дзеркала води, розташованої в водоповітряному об'ємі 6. Повітря звільняється від води і заповнює верхню частину водоповітряного простору 6, а вода зосереджується в нижній його частині. Витрата води, що поступає в водоповітряний простір можуть бути більшими від витрат води, що відводиться з фільтра, тому водоповітряний простір максимально заповнений водою. Вільний кінець повітряної трубки 5 занурений під рівень води завдяки зменшенню, під дією тиску води, об'єму повітря. Вода з водоповітряного простору 6 через розподільчу систему 8 проникає в фільтруючий шар 9, фільтруючись через його товщу. Під час фільтрування дисперсні частинки забруднень затримуються в поруватому просторі фільтруючого шару 9. Очищена вода збирається в підфільтровому просторі 10 і по трубопроводу 11 відводиться до споживачів. При інтенсивному відборі води з фільтра тиск в його корпусі повільно знижується завдяки розширенню об'єму стисненого повітря. Слід зауважити що інтенсивність зниження стику в цьому випадку незначна, що дає змогу повільного, щоб уникнути імпульсного збільшення швидкості фільтрування або створення умов виникнення гідравлічного удару, збільшення поступлення вихідної води на установку. Зайве повітря що з часом може накопичитися в верхній частині водоповітряного простору в період інтенсивного відбору води чи при промивці фільтра, при досягненні рівнем води нижньої крайки повітряної трубки 5, імпульсно може відводитися через повітряну трубку 5 та вантуз 4 назовні. Завдяки наявності трубки 5 та при дотриманні описаного режиму роботи водоповітряного простору в системі водопостачання, розташованій за вентилем трубопроводу 11 буде забезпечуватися розрахунковий тиск і необхідна величина подачі води. При роботі фільтра в режимі фільтрування вентиль на трубопроводі 11 перебуває в відкритому стані, а на трубопроводі 12 - в закритому. З часом пори фільтруючого шару заповнюються затриманими дисперсними частками, зростають втрати напору. Зростає гідродинамічна сила фільтраційного потоку що діє на затримані забруднення, зумовлює їх відрив. Спостерігається винос забруднень з потоком профільтрованої води. Фільтр виводять з режиму фільтрування в режим промивки. При роботі фільтра в режимі промивки вентиль на трубопроводі 12 перебуває в відкритому 5 40391 стані, а на трубопроводі 11 в закритому. Не припиняють подачу вихідної води по трубопроводу 1 і подачу повітря по трубопроводу 2. В цей час вода з об'єму 6 рухається в низхідному напрямку. Швидкість руху достатня для забезпечення розширення фільтруючого шару 9. Гранули шару 9 перебуваються в хаотичному русі, стикаються одна з одною. Затримані на їх поверхні забруднення змиваються і з потоком промивної води по трубопроводу 12 виносяться за межі корпусу 7. Фільтр перебуває в такому режимі роботи до моменту зниження інтенсивності виносу забруднень з потоком промивної води. Комп’ютерна верстка А. Рябко 6 Після завершення промивки фільтр вводять в режим фільтрування. При цьому вентиль на трубопроводі 12 заривають, тим самим фільтр знову введено в режим фільтрування. Таким чином, запропонована водоочисна напірно-регулююча установка дозволяє забезпечити високий ступінь очищення води. Одночасно, завдяки наявності водоповітряної системи, установка спроможна забезпечити необхідний тиск та продуктивність водопровідної системи, що разом з попередньою ознакою дозволяє поліпшити ефективність роботи установки в цілому. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
