Пульсаційний гідравлічний вібратор

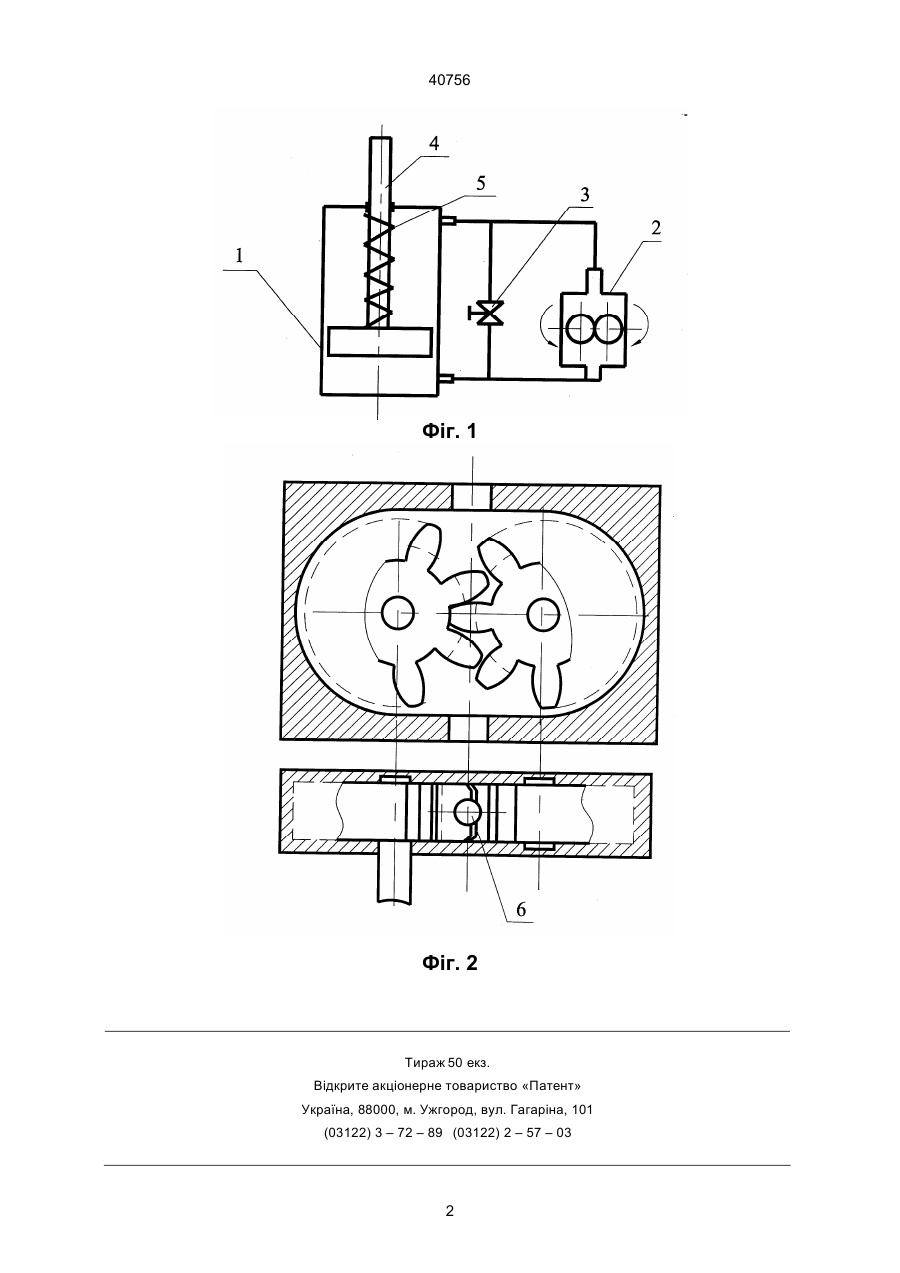

Пульсаційний гідравлічний вібратор, що складається з гідроциліндра, порожнини якого з'єднані з вхідним та вихідним отворами шестеренчастого насоса, регулюючого вентиля, зворотної пружини, який відрізняється тим, що на трьох послідовних зубах шестерень виконано радіусні вибірки, з можливістю утворювати за один оберт шестерень зливний канал. Зоя Джерела інформації 1. Патент ПНР №52086, кл. 49а, 20, 1965. 2. А.с. СССР №307025, 1971, кл. В06В 1/00. (13) 40756 (11) UA за один період утворюють зливний канал, через який рідина під дією пружини перетікає у штокову порожнину: На Фіг. 1 зображений пульсаційний гідравлічний вібратор. На Фіг. 2 зображені шестерні насоса в момент утворення зливного канала. Пульсаційний гідравлічний вібратор містить гідроциліндр 1, порожнини якого з'єднані з вхідним та вихідним отворами шестеренчатого насоса 2, між робочими порожнинами циліндру встановлено регулюючий вентиль 3, в циліндрі на штоку 4 встановлена зворотня пружина 5. На трьох послідовних зубах кожної з шестерен є радіусні виборки 6. Пульсаційний гідравлічний вібратор працює таким чином. При обертанні ведучої шестерні мастило подається у нижню робочу порожнину циліндра, шток рухається вверх, стискаючи пружину 5. Коли зуби з виборками 6 входять у зачеплення, створюється зливний канал (Фіг.2), через який мастило під тиском пружини 5 перетікає у штокову порожнину циліндра. Таким чином, за один оберт шестерень мастило пульсує між робочими порожнинами циліндру, створюючи вібраційний рух штока 4.Частота коливань змінюється за допомогою вентиля 3. При повністю відкритому вентилі 3 коливання відсутні, при закритому вентилі З амплітуда коливань максимальна. (19) Винахід відноситься до машинобудівної промисловості, а саме до пристроїв, які здійснюють спрямовані вібрації. Відомо пристрій для вібраційного свердлування, який має гідроциліндр, у порожнини якого подається періодично мастило від насосу за допомогою золотника 1, що обертається. Недоліком конструкції цього пристрою є необхідність застосування двох приводів для здійснення процесу коливань. Один - для насоса, який утворює тиск рідини, другий – для обертання золотника. Відома також установка для здійснення коливань віброконвейєра 2, яка має гідроциліндр, розподільник та два приводи на насос та на розподільник Амплітуда регулюється регулюючим вентилем Недоліком відомої установки є складність конструкції у вигляді двох приводів. В основу винаходу покладено завдання створення пульсаційного гідравлічного вібратора, у якого привід одночасно нагнітає робочу рідину у порожнину гідроциліндра та виконує функцію розподільника потoку для перетікання її з однієї до другої порожнини. Поставлене завдання досягається тим, що пульсаційний гідравлічний вібратор містить гідроциліндр, порожнини якого з'єднані з входом та виходом шестеренчатого насосу, згідно винаходу, на кожній шестерні на трьох послідовних зубах зроблені радіусні виборки, які при обертанні шестерень А ____________________ 40756 Фіг. 1 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 40756 3
