Механізм голки швейної машини з комбінованим транспортуванням матеріалу
Номер патенту: 40980
Опубліковано: 27.04.2009
Автори: Горобець Василь Андрійович, Коваленко Євгеній Костянтинович
Формула / Реферат
Механізм голки швейної машини з комбінованим транспортуванням матеріалу, що містить кривошип, закріплений на головному валу і з'єднаний обертовою кінематичною парою з верхньою головкою шатуна, нижня головка якого з'єднана другою обертовою парою з поводком, закріпленим на голководі, повзун, з'єднаний з пальцем і напрямною, розташованою в корпусі машини, рамку, з'єднану з голководом і корпусом машини, який відрізняється тим, що додатково містить кулісу-коромисло, виконану суцільно з пальцем і з'єднану поступальною кінематичною парою з нижньою головкою шатуна, напрямна виконана у вигляді наскрізного прорізу в корпусі машини, а повзун закріплений в ній з можливістю регулювання.
Текст

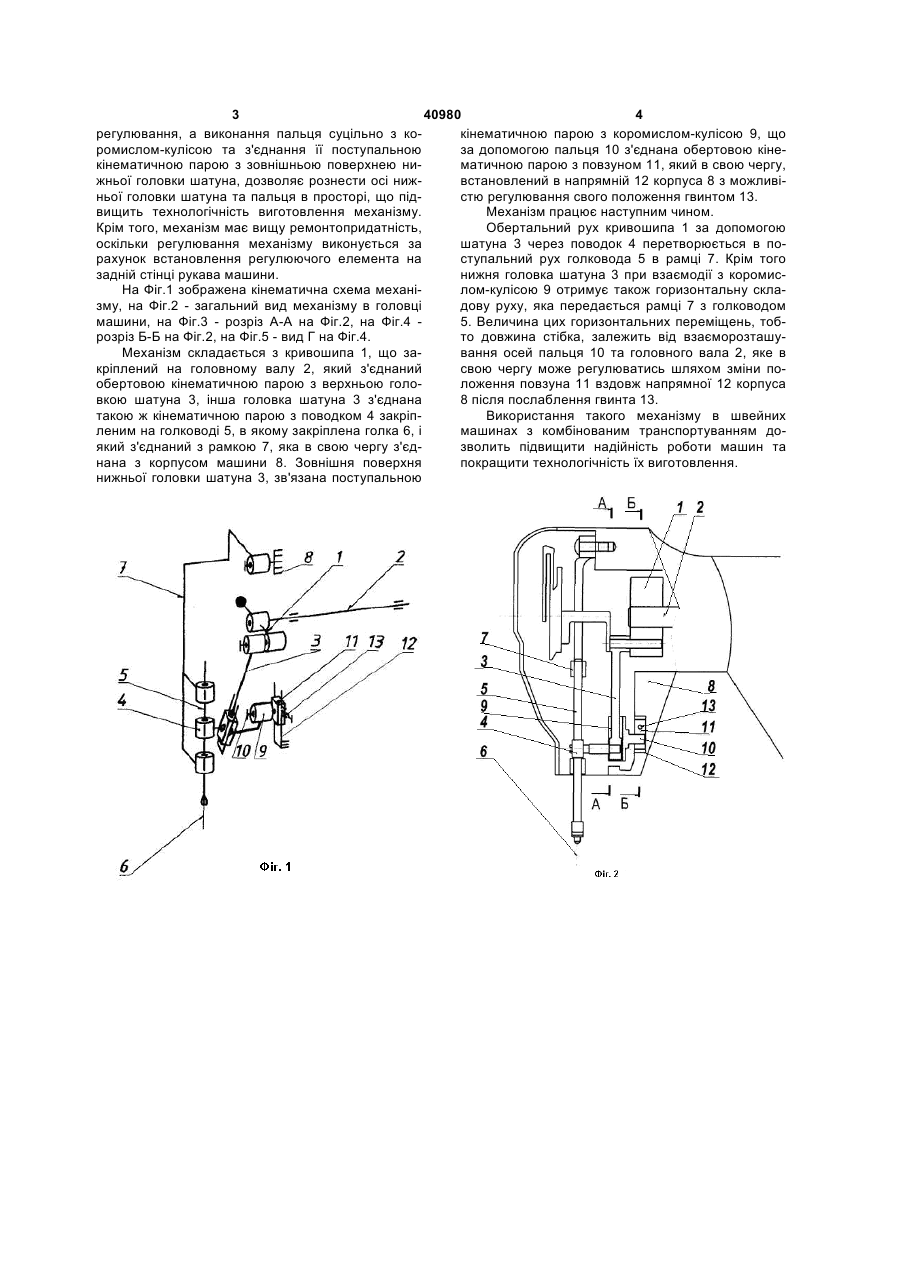

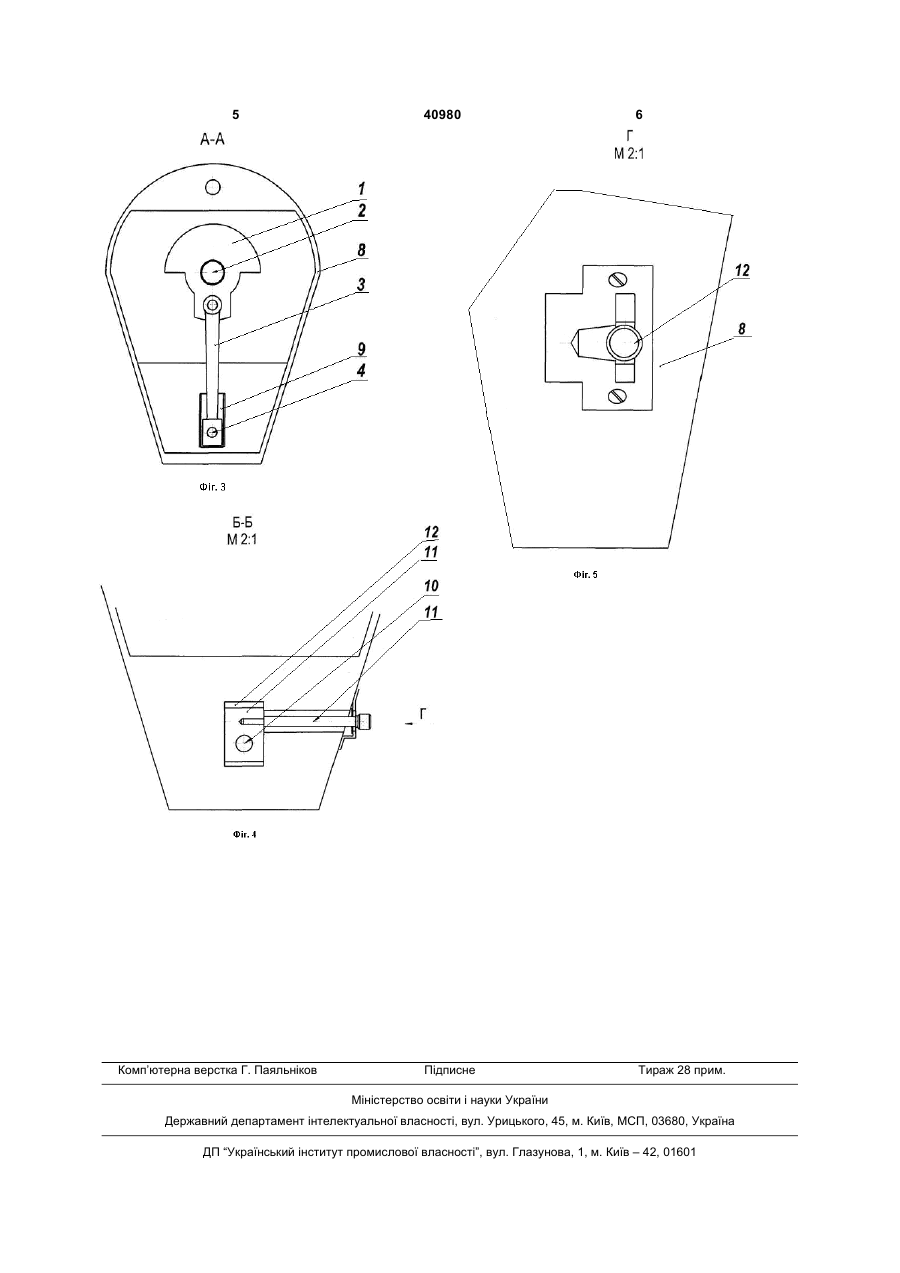

Механізм голки швейної машини з комбінованим транспортуванням матеріалу, що містить кривошип, закріплений на головному валу і з'єднаний обертовою кінематичною парою з верхньою голо 3 40980 4 регулювання, а виконання пальця суцільно з кокінематичною парою з коромислом-кулісою 9, що ромислом-кулісою та з'єднання її поступальною за допомогою пальця 10 з'єднана обертовою кінекінематичною парою з зовнішньою поверхнею ниматичною парою з повзуном 11, який в свою чергу, жньої головки шатуна, дозволяє рознести осі нижвстановлений в напрямній 12 корпуса 8 з можливіньої головки шатуна та пальця в просторі, що підстю регулювання свого положення гвинтом 13. вищить технологічність виготовлення механізму. Механізм працює наступним чином. Крім того, механізм має вищу ремонтопридатність, Обертальний рух кривошипа 1 за допомогою оскільки регулювання механізму виконується за шатуна 3 через поводок 4 перетворюється в порахунок встановлення регулюючого елемента на ступальний рух голковода 5 в рамці 7. Крім того задній стінці рукава машини. нижня головка шатуна 3 при взаємодії з коромисНа Фіг.1 зображена кінематична схема механілом-кулісою 9 отримує також горизонтальну склазму, на Фіг.2 - загальний вид механізму в головці дову руху, яка передається рамці 7 з голководом машини, на Фіг.3 - розріз А-А на Фіг.2, на Фіг.4 5. Величина цих горизонтальних переміщень, тоброзріз Б-Б на Фіг.2, на Фіг.5 - вид Г на Фіг.4. то довжина стібка, залежить від взаєморозташуМеханізм складається з кривошипа 1, що завання осей пальця 10 та головного вала 2, яке в кріплений на головному валу 2, який з'єднаний свою чергу може регулюватись шляхом зміни пообертовою кінематичною парою з верхньою гололоження повзуна 11 вздовж напрямної 12 корпуса вкою шатуна 3, інша головка шатуна 3 з'єднана 8 після послаблення гвинта 13. такою ж кінематичною парою з поводком 4 закріпВикористання такого механізму в швейних леним на голководі 5, в якому закріплена голка 6, і машинах з комбінованим транспортуванням доякий з'єднаний з рамкою 7, яка в свою чергу з'єдзволить підвищити надійність роботи машин та нана з корпусом машини 8. Зовнішня поверхня покращити технологічність їх виготовлення. нижньої головки шатуна 3, зв'язана поступальною 5 Комп’ютерна верстка Г. Паяльніков 40980 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
