Транспортувальний орган швейної машини
Формула / Реферат
1. Транспортувальний орган швейної машини, що містить виконані за одне ціле основу та паралельні призматичні пластини з верхньою робочою гранню, який відрізняється тим, що верхня робоча грань має криволінійну форму та виконана шорсткою.
2. Транспортувальний орган за п. 1, який відрізняється тим, що параметри кривизни верхньої робочої грані визначаються в залежності від її довжини та параметрів траєкторії транспортувального органa.
Текст

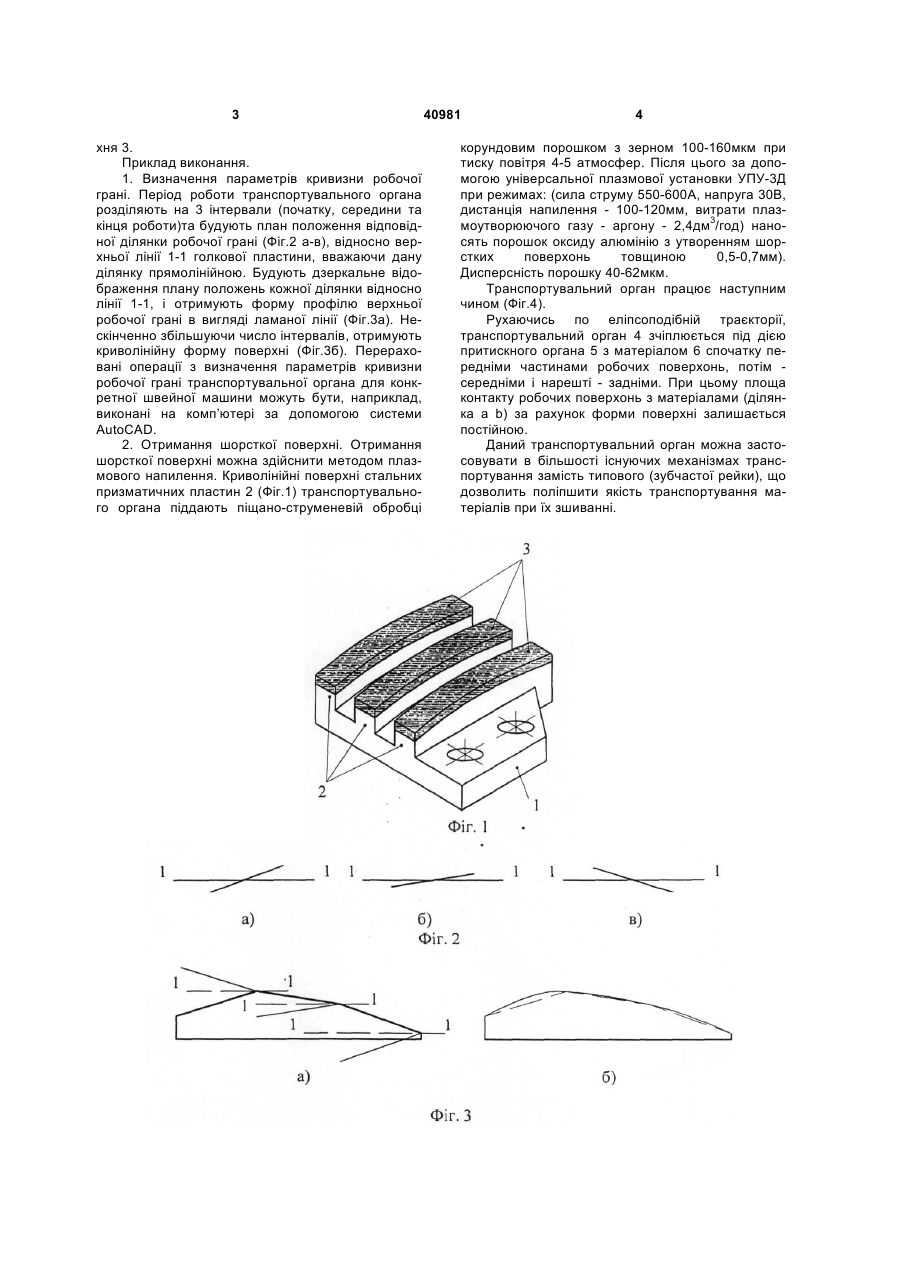

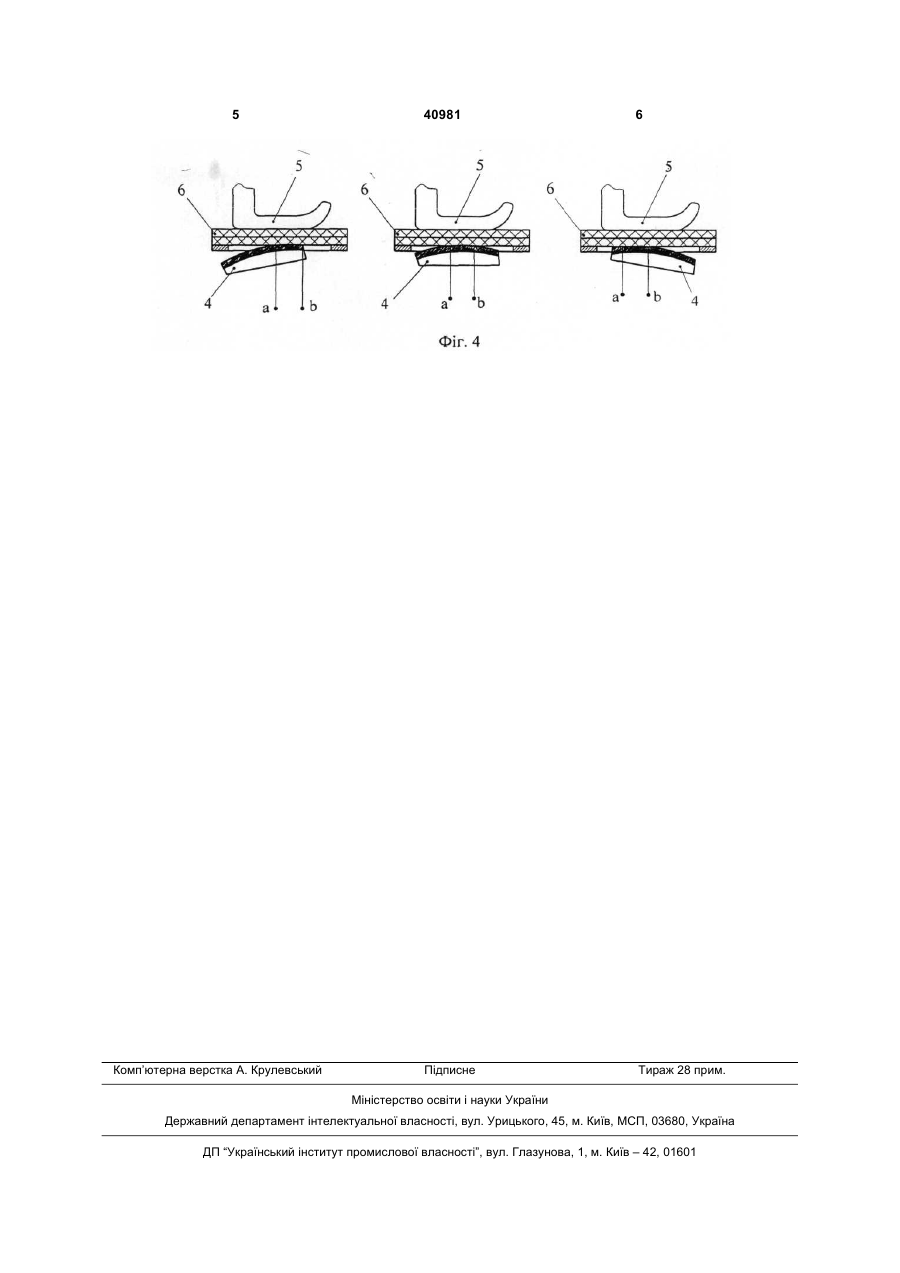

1. Транспортувальний орган швейної машини, що містить виконані за одне ціле основу та пара 3 хня 3. Приклад виконання. 1. Визначення параметрів кривизни робочої грані. Період роботи транспортувального органа розділяють на 3 інтервали (початку, середини та кінця роботи)та будують план положення відповідної ділянки робочої грані (Фіг.2 а-в), відносно верхньої лінії 1-1 голкової пластини, вважаючи дану ділянку прямолінійною. Будують дзеркальне відображення плану положень кожної ділянки відносно лінії 1-1, і отримують форму профілю верхньої робочої грані в вигляді ламаної лінії (Фіг.3а). Нескінченно збільшуючи число інтервалів, отримують криволінійну форму поверхні (Фіг.3б). Перераховані операції з визначення параметрів кривизни робочої грані транспортувальної органа для конкретної швейної машини можуть бути, наприклад, виконані на комп’ютері за допомогою системи AutoCAD. 2. Отримання шорсткої поверхні. Отримання шорсткої поверхні можна здійснити методом плазмового напилення. Криволінійні поверхні стальних призматичних пластин 2 (Фіг.1) транспортувального органа піддають піщано-струменевій обробці 40981 4 корундовим порошком з зерном 100-160мкм при тиску повітря 4-5 атмосфер. Після цього за допомогою універсальної плазмової установки УПУ-3Д при режимах: (сила струму 550-600А, напруга 30В, дистанція напилення - 100-120мм, витрати плазмоутворюючого газу - аргону - 2,4дм3/год) наносять порошок оксиду алюмінію з утворенням шорстких поверхонь товщиною 0,5-0,7мм). Дисперсність порошку 40-62мкм. Транспортувальний орган працює наступним чином (Фіг.4). Рухаючись по еліпсоподібній траєкторії, транспортувальний орган 4 зчіплюється під дією притискного органа 5 з матеріалом 6 спочатку передніми частинами робочих поверхонь, потім середніми і нарешті - задніми. При цьому площа контакту робочих поверхонь з матеріалами (ділянка а b) за рахунок форми поверхні залишається постійною. Даний транспортувальний орган можна застосовувати в більшості існуючих механізмах транспортування замість типового (зубчастої рейки), що дозволить поліпшити якість транспортування матеріалів при їх зшиванні. 5 Комп’ютерна верстка А. Крулевський 40981 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTransportation device of sewing machine
Автори англійськоюHorobets Vasyl Andriiovych
Назва патенту російськоюТранспортировочный орган швейной машины
Автори російськоюГоробец Василий Андреевич
МПК / Мітки
МПК: D05B 27/00
Мітки: орган, транспортувальний, швейної, машини
