Восковий сплав для обробки прищеп і саджанців

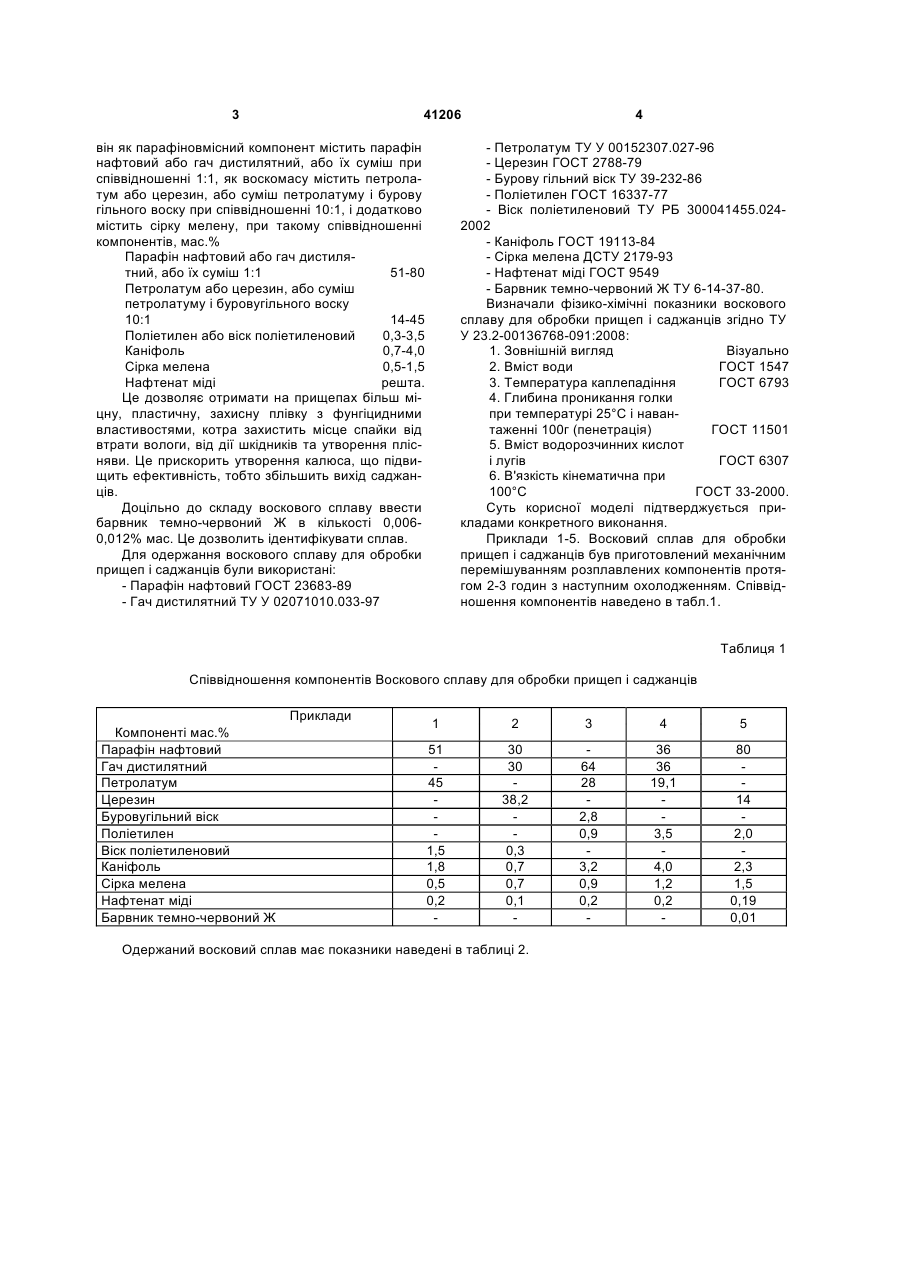

1. Восковий сплав для обробки прищеп і саджанців, що містить парафіновмісний компонент, воскомасу, поліетилен або віск поліетиленовий, каніфоль і нафтенат міді, який відрізняється тим, що як парафіновмісний компонент він містить парафін нафтовий або гач дистилятний, або їх суміш у співвідношенні 1:1, як воскомасу він містить пет 3 41206 він як парафіновмісний компонент містить парафін нафтовий або гач дистилятний, або їх суміш при співвідношенні 1:1, як воскомасу містить петролатум або церезин, або суміш петролатуму і бурову гільного воску при співвідношенні 10:1, і додатково містить сірку мелену, при такому співвідношенні компонентів, мас.% Парафін нафтовий або гач дистиля51-80 тний, або їх суміш 1:1 Петролатум або церезин, або суміш петролатуму і буровугільного воску 10:1 14-45 Поліетилен або віск поліетиленовий 0,3-3,5 Каніфоль 0,7-4,0 Сірка мелена 0,5-1,5 Нафтенат міді решта. Це дозволяє отримати на прищепах більш міцну, пластичну, захисну плівку з фунгіцидними властивостями, котра захистить місце спайки від втрати вологи, від дії шкідників та утворення плісняви. Це прискорить утворення калюса, що підвищить ефективність, тобто збільшить вихід саджанців. Доцільно до складу воскового сплаву ввести барвник темно-червоний Ж в кількості 0,0060,012% мас. Це дозволить ідентифікувати сплав. Для одержання воскового сплаву для обробки прищеп і саджанців були використані: - Парафін нафтовий ГОСТ 23683-89 - Гач дистилятний ТУ У 02071010.033-97 4 - Петролатум ТУ У 00152307.027-96 - Церезин ГОСТ 2788-79 - Бурову гільний віск ТУ 39-232-86 - Поліетилен ГОСТ 16337-77 - Віск поліетиленовий ТУ РБ 300041455.0242002 - Каніфоль ГОСТ 19113-84 - Сірка мелена ДСТУ 2179-93 - Нафтенат міді ГОСТ 9549 - Барвник темно-червоний Ж ТУ 6-14-37-80. Визначали фізико-хімічні показники воскового сплаву для обробки прищеп і саджанців згідно ТУ У 23.2-00136768-091:2008: 1. Зовнішній вигляд Візуально 2. Вміст води ГОСТ 1547 3. Температура каплепадіння ГОСТ 6793 4. Глибина проникання голки при температурі 25°С і навантаженні 100г (пенетрація) ГОСТ 11501 5. Вміст водорозчинних кислот ГОСТ 6307 і лугів 6. В'язкість кінематична при 100°С ГОСТ 33-2000. Суть корисної моделі підтверджується прикладами конкретного виконання. Приклади 1-5. Восковий сплав для обробки прищеп і саджанців був приготовлений механічним перемішуванням розплавлених компонентів протягом 2-3 годин з наступним охолодженням. Співвідношення компонентів наведено в табл.1. Таблиця 1 Співвідношення компонентів Воскового сплаву для обробки прищеп і саджанців Приклади Компоненті мас.% Парафін нафтовий Гач дистилятний Петролатум Церезин Буровугільний віск Поліетилен Віск поліетиленовий Каніфоль Сірка мелена Нафтенат міді Барвник темно-червоний Ж 1 2 3 4 5 51 45 1,5 1,8 0,5 0,2 30 30 38,2 0,3 0,7 0,7 0,1 64 28 2,8 0,9 3,2 0,9 0,2 36 36 19,1 3,5 4,0 1,2 0,2 80 14 2,0 2,3 1,5 0,19 0,01 Одержаний восковий сплав має показники наведені в таблиці 2. 5 41206 6 Таблиця 2 Фізико-хімічні показники воскового сплаву для обробки прищеп і саджанців. Приклади Показники Зовнішній вигляд 1 однорідна маса світлокоричневого кольору відсутність 78 Вміст води, % Температура каплепадіння, °С Глибина проникання голки при температурі 25°С і навантажен19 ні 100г (пенетрація), Вміст водорозчинних кислот і Відсутність лугів В'язкість кінематична при 8,5 100°С, сСт 2 однорідна маса світлокоричневого кольору відсутність 76 16 Відсутність Приклад 6. Обробку прищеп і саджанців винограду здійснювали одноразовим занурюванням у сплав Т ~ 85-95°С прищеп і саджанців, взятих у вигляді віяла по 10-12 штук за нижні кінці і відразу охолоджували у воді. За декілька секунд на поверхні прищеп і саджанців утворилась тонка прозора еластична плівка з доброю адгезією до виноградної лози. Прищепи упаковували в стратифікаційні ящики, уникаючи їх стикання, злипання і витримували 25-30 днів за Т ~ 18- 22°С. Комп’ютерна верстка Л.Литвиненко 3 7,5 однорідна маса світлокоричневого кольору відсутність 79 17 Відсутність 8,3 4 однорідна маса світлокоричневого кольору відсутність 80 5 однорідна маса вишневого кольору відсутність 83 15 відсутність 12 Відсутність 10,2 9,3 Виробничі дослідження показали, що обробка прищеп новим восковим сплавом, що заявляється, забезпечує підвищення виходу саджанців винограду на 9,8% в порівнянні з прототипом. Восковий сплав для обробки прищеп і саджанців є речовиною мало небезпечною. Відповідно до ГОСТ 12.1.007 він відноситься до 4-го класу небезпеки. Восковий сплав не гідролізується, не піддається окисленню і полімеризації. В умовах його виробництва і застосування стічні води не утворюються, грунт не забруднюється. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
