Стенд для дослідження характеристик гвинтових вертикальних бітерних розкидачів

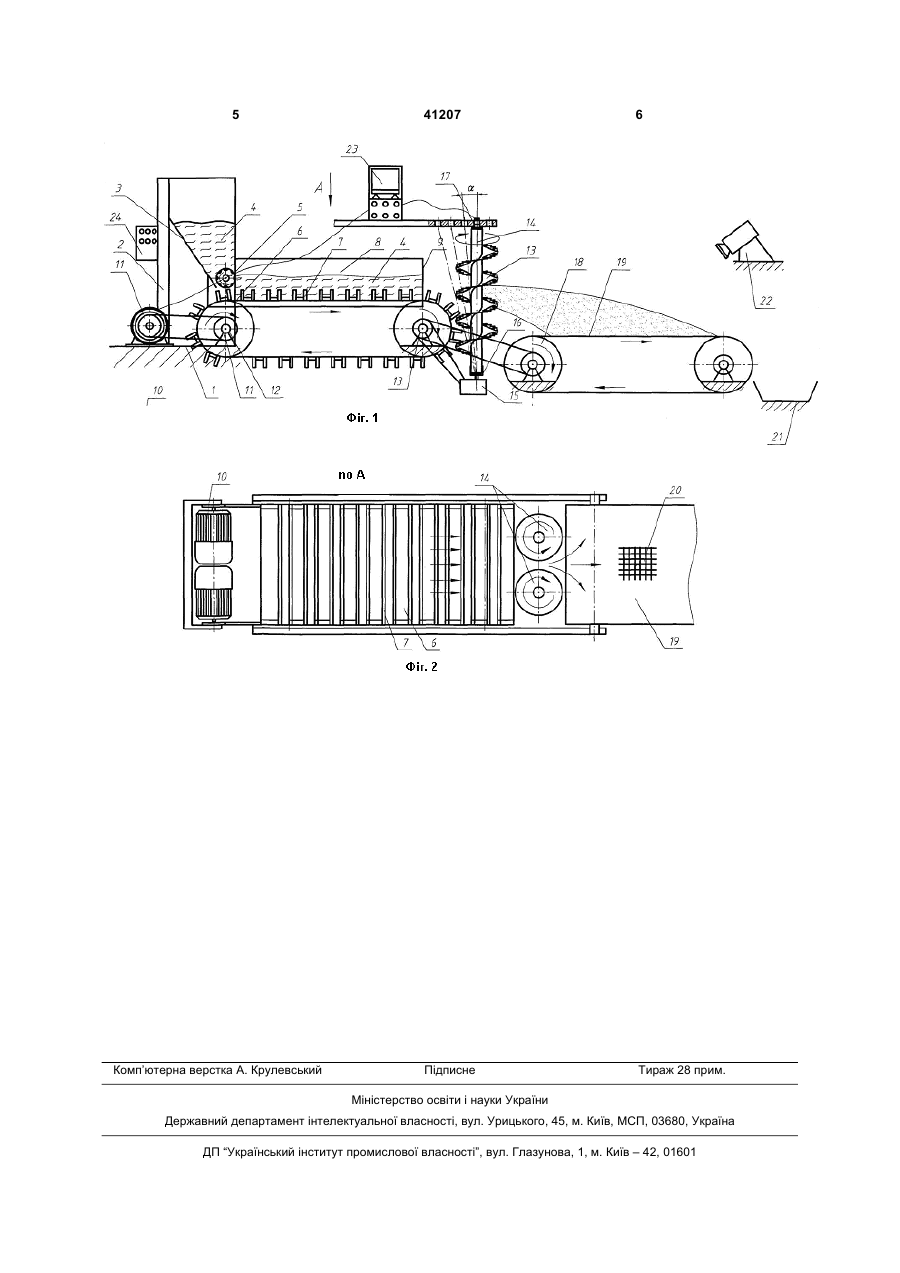

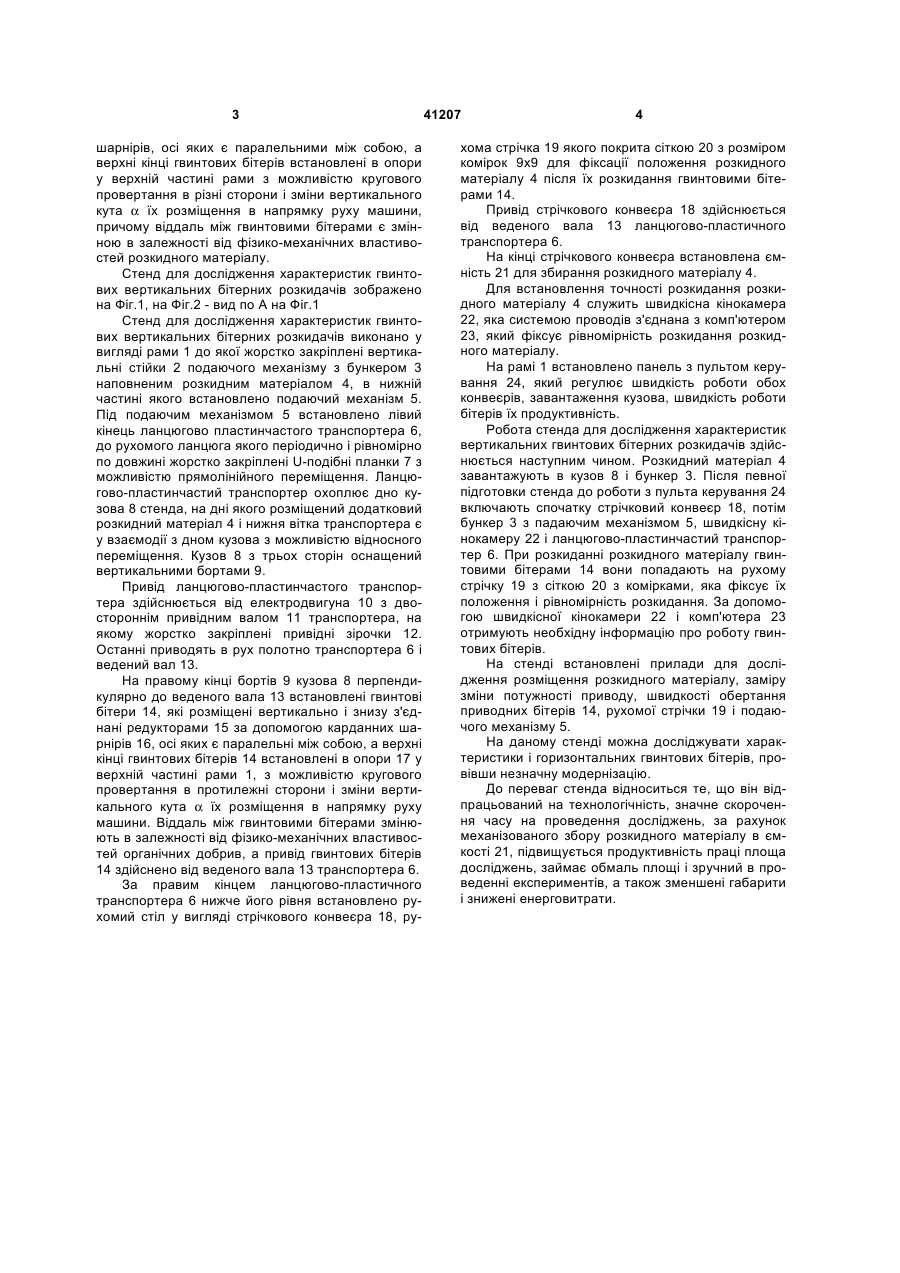

Стенд для дослідження характеристик гвинтових вертикальних бітерних розкидачів, який виконаний у вигляді рами, вертикальних стійок, подавального механізму, бункера, гвинтових бітерів, швидкісної камери, під'єднаної до комп'ютера, рухомого стола у вигляді стрічкового конвеєра, ру 3 шарнірів, осі яких є паралельними між собою, а верхні кінці гвинтових бітерів встановлені в опори у верхній частині рами з можливістю кругового провертання в різні сторони і зміни вертикального кута α їх розміщення в напрямку руху машини, причому віддаль між гвинтовими бітерами є змінною в залежності від фізико-механічних властивостей розкидного матеріалу. Стенд для дослідження характеристик гвинтових вертикальних бітерних розкидачів зображено на Фіг.1, на Фіг.2 - вид по А на Фіг.1 Стенд для дослідження характеристик гвинтових вертикальних бітерних розкидачів виконано у вигляді рами 1 до якої жорстко закріплені вертикальні стійки 2 подаючого механізму з бункером 3 наповненим розкидним матеріалом 4, в нижній частині якого встановлено подаючий механізм 5. Під подаючим механізмом 5 встановлено лівий кінець ланцюгово пластинчастого транспортера 6, до рухомого ланцюга якого періодично і рівномірно по довжині жорстко закріплені U-подібні планки 7 з можливістю прямолінійного переміщення. Ланцюгово-пластинчастий транспортер охоплює дно кузова 8 стенда, на дні якого розміщений додатковий розкидний матеріал 4 і нижня вітка транспортера є у взаємодії з дном кузова з можливістю відносного переміщення. Кузов 8 з трьох сторін оснащений вертикальними бортами 9. Привід ланцюгово-пластинчастого транспортера здійснюється від електродвигуна 10 з двостороннім привідним валом 11 транспортера, на якому жорстко закріплені привідні зірочки 12. Останні приводять в рух полотно транспортера 6 і ведений вал 13. На правому кінці бортів 9 кузова 8 перпендикулярно до веденого вала 13 встановлені гвинтові бітери 14, які розміщені вертикально і знизу з'єднані редукторами 15 за допомогою карданних шарнірів 16, осі яких є паралельні між собою, а верхні кінці гвинтових бітерів 14 встановлені в опори 17 у верхній частині рами 1, з можливістю кругового провертання в протилежні сторони і зміни вертикального кута α їх розміщення в напрямку руху машини. Віддаль між гвинтовими бітерами змінюють в залежності від фізико-механічних властивостей органічних добрив, а привід гвинтових бітерів 14 здійснено від веденого вала 13 транспортера 6. За правим кінцем ланцюгово-пластичного транспортера 6 нижче його рівня встановлено рухомий стіл у вигляді стрічкового конвеєра 18, ру 41207 4 хома стрічка 19 якого покрита сіткою 20 з розміром комірок 9x9 для фіксації положення розкидного матеріалу 4 після їх розкидання гвинтовими бітерами 14. Привід стрічкового конвеєра 18 здійснюється від веденого вала 13 ланцюгово-пластичного транспортера 6. На кінці стрічкового конвеєра встановлена ємність 21 для збирання розкидного матеріалу 4. Для встановлення точності розкидання розкидного матеріалу 4 служить швидкісна кінокамера 22, яка системою проводів з'єднана з комп'ютером 23, який фіксує рівномірність розкидання розкидного матеріалу. На рамі 1 встановлено панель з пультом керування 24, який регулює швидкість роботи обох конвеєрів, завантаження кузова, швидкість роботи бітерів їх продуктивність. Робота стенда для дослідження характеристик вертикальних гвинтових бітерних розкидачів здійснюється наступним чином. Розкидний матеріал 4 завантажують в кузов 8 і бункер 3. Після певної підготовки стенда до роботи з пульта керування 24 включають спочатку стрічковий конвеєр 18, потім бункер 3 з падаючим механізмом 5, швидкісну кінокамеру 22 і ланцюгово-пластинчастий транспортер 6. При розкиданні розкидного матеріалу гвинтовими бітерами 14 вони попадають на рухому стрічку 19 з сіткою 20 з комірками, яка фіксує їх положення і рівномірність розкидання. За допомогою швидкісної кінокамери 22 і комп'ютера 23 отримують необхідну інформацію про роботу гвинтових бітерів. На стенді встановлені прилади для дослідження розміщення розкидного матеріалу, заміру зміни потужності приводу, швидкості обертання приводних бітерів 14, рухомої стрічки 19 і подаючого механізму 5. На даному стенді можна досліджувати характеристики і горизонтальних гвинтових бітерів, провівши незначну модернізацію. До переваг стенда відноситься те, що він відпрацьований на технологічність, значне скорочення часу на проведення досліджень, за рахунок механізованого збору розкидного матеріалу в ємкості 21, підвищується продуктивність праці площа досліджень, займає обмаль площі і зручний в проведенні експериментів, а також зменшені габарити і знижені енерговитрати. 5 Комп’ютерна верстка А. Крулевський 41207 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
