Устілка з вимірювальними вагами для взуття

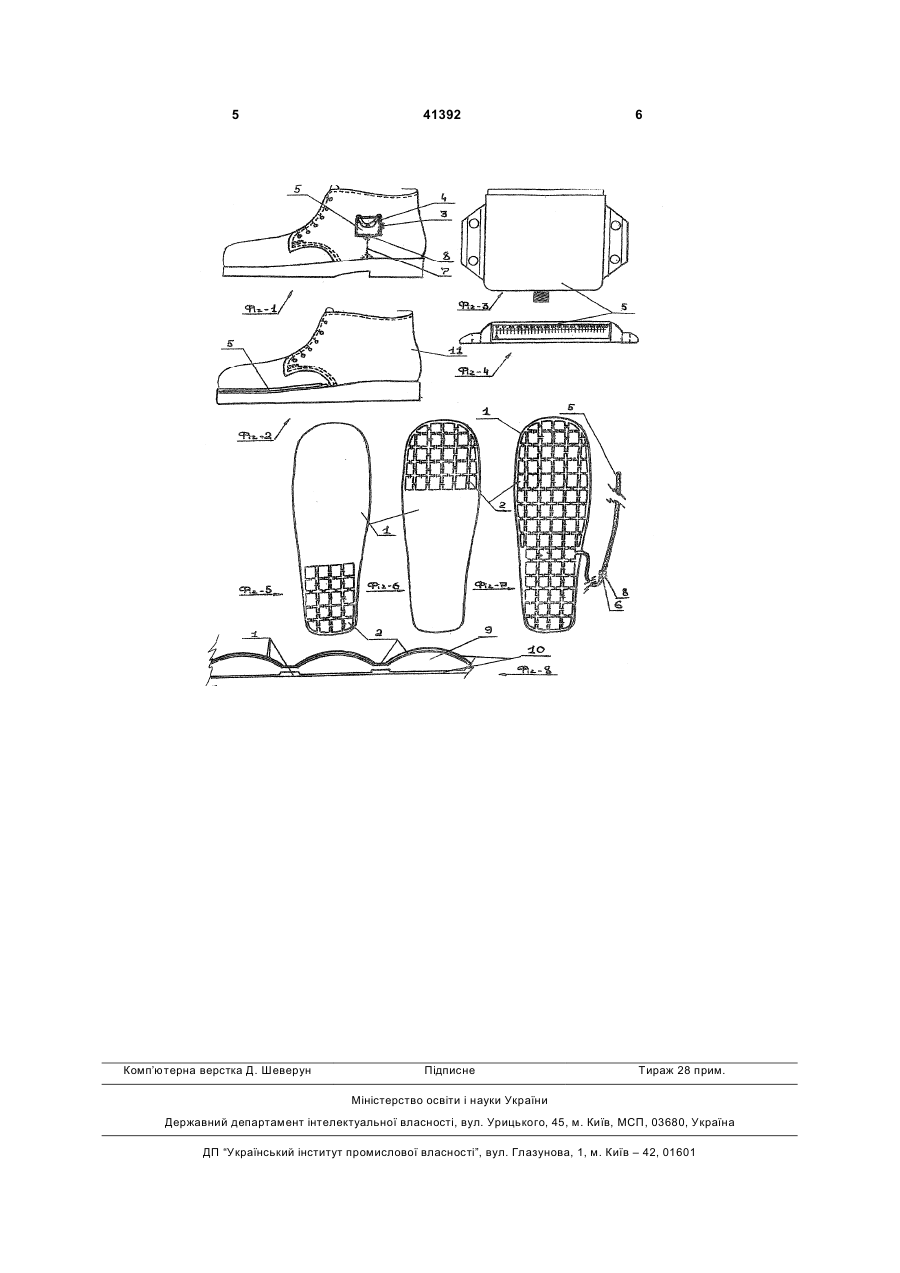

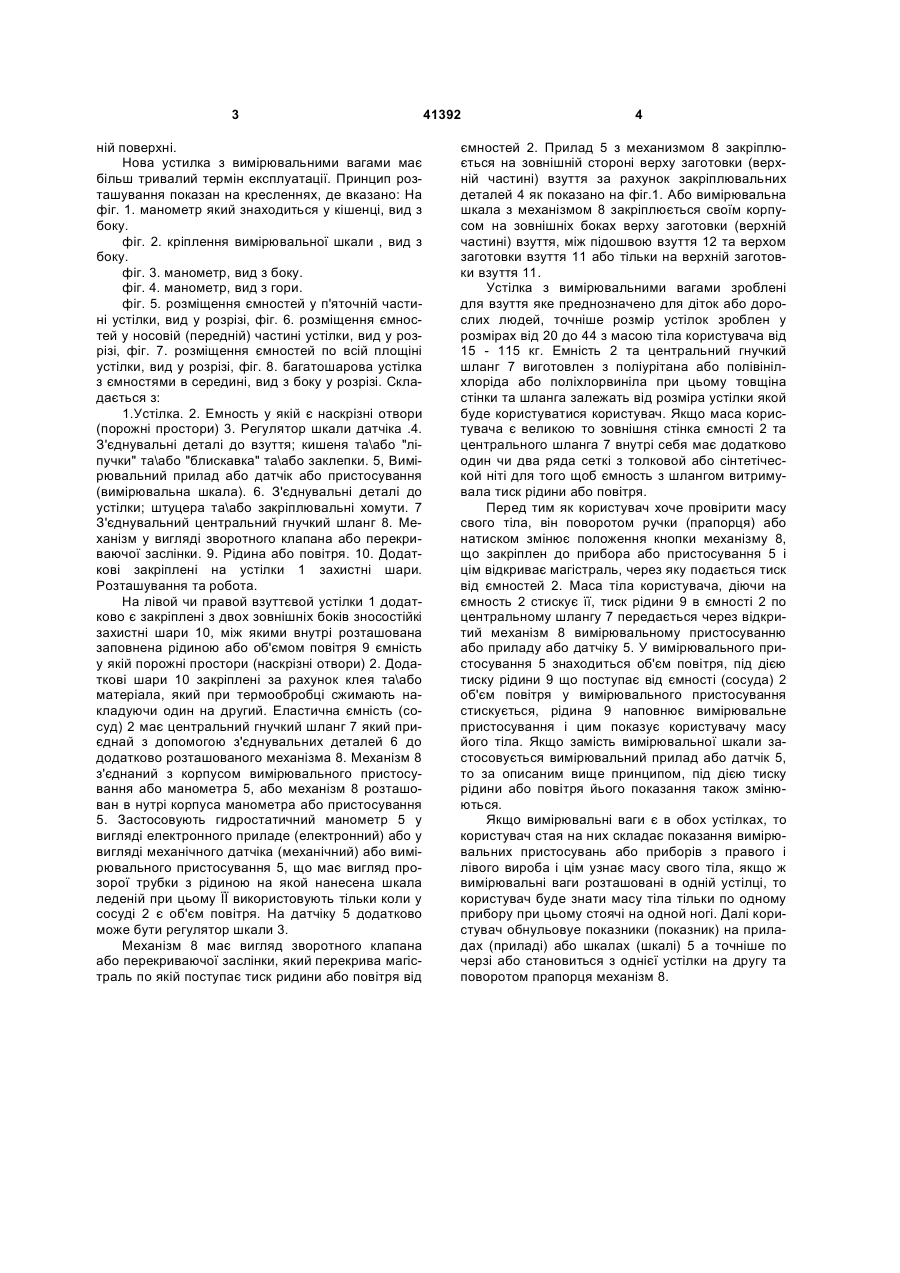

1. Устілка з вимірювальними вагами для взуття, що має заповнену рідиною або об'ємом повітря еластичну ємність у якій є порожні простори, при цьому ємність має приєднаний одним боком гнучкий шланг який другим боком з'єднаний з вимірювальним приладом або датчиком або пристосу 3 ній поверхні. Нова устилка з вимірювальними вагами має більш тривалий термін експлуатації. Принцип розташування показан на кресленнях, де вказано: На фіг. 1. манометр який знаходиться у кішенці, вид з боку. фіг. 2. кріплення вимірювальної шкали , вид з боку. фіг. 3. манометр, вид з боку. фіг. 4. манометр, вид з гори. фіг. 5. розміщення ємностей у п'яточній частині устілки, вид у розрізі, фіг. 6. розміщення ємностей у носовій (передній) частині устілки, вид у розрізі, фіг. 7. розміщення ємностей по всій площіні устілки, вид у розрізі, фіг. 8. багатошарова устілка з ємностями в середині, вид з боку у розрізі. Складається з: 1.Устілка. 2. Емность у якій є наскрізні отвори (порожні простори) 3. Регулятор шкали датчіка .4. З'єднувальні деталі до взуття; кишеня та\або "ліпучки" та\або "блискавка" та\або заклепки. 5, Вимірювальний прилад або датчік або пристосування (вимірювальна шкала). 6. З'єднувальні деталі до устілки; штуцера та\або закріплювальні хомути. 7 З'єднувальний центральний гнучкий шланг 8. Механізм у вигляді зворотного клапана або перекриваючої заслінки. 9. Рідина або повітря. 10. Додаткові закріплені на устілки 1 захистні шари. Розташування та робота. На лівой чи правой взуттєвой устілки 1 додатково є закріплені з двох зовнішніх боків зносостійкі захистні шари 10, між якими внутрі розташована заповнена рідиною або об'ємом повітря 9 ємність у якій порожні простори (наскрізні отвори) 2. Додаткові шари 10 закріплені за рахунок клея та\або матеріала, який при термообробці сжимають накладуючи один на другий. Еластична ємність (сосуд) 2 має центральний гнучкий шланг 7 який приєднай з допомогою з'єднувальних деталей 6 до додатково розташованого механізма 8. Механізм 8 з'єднаний з корпусом вимірювального пристосування або манометра 5, або механізм 8 розташован в нутрі корпуса манометра або пристосування 5. Застосовують гидростатичний манометр 5 у вигляді електронного приладе (електронний) або у вигляді механічного датчіка (механічний) або вимірювального пристосування 5, що має вигляд прозорої трубки з рідиною на якой нанесена шкала леденій при цьому ЇЇ використовують тільки коли у сосуді 2 є об'єм повітря. На датчіку 5 додатково може бути регулятор шкали 3. Механізм 8 має вигляд зворотного клапана або перекриваючої заслінки, який перекрива магістраль по якій поступає тиск ридини або повітря від 41392 4 ємностей 2. Прилад 5 з механизмом 8 закріплюється на зовнішній стороні верху заготовки (верхній частині) взуття за рахунок закріплювальних деталей 4 як показано на фіг.1. Або вимірювальна шкала з механізмом 8 закріплюється своїм корпусом на зовнішніх боках верху заготовки (верхній частині) взуття, між підошвою взуття 12 та верхом заготовки взуття 11 або тільки на верхній заготовки взуття 11. Устілка з вимірювальними вагами зроблені для взуття яке преднозначено для діток або дорослих людей, точніше розмір устілок зроблен у розмірах від 20 до 44 з масою тіла користувача від 15 - 115 кг. Емність 2 та центральний гнучкий шланг 7 виготовлен з поліурітана або полівінілхлоріда або поліхлорвиніла при цьому товщіна стінки та шланга залежать від розміра устілки якой буде користуватися користувач. Якщо маса користувача є великою то зовнішня стінка ємності 2 та центрального шланга 7 внутрі себя має додатково один чи два ряда сеткі з толковой або сінтетіческой ніті для того щоб ємность з шлангом витримувала тиск рідини або повітря. Перед тим як користувач хоче провірити масу свого тіла, він поворотом ручки (прапорця) або натиском змінює положення кнопки механізму 8, що закріплен до прибора або пристосування 5 і цім відкриває магістраль, через яку подається тиск від ємностей 2. Маса тіла користувача, діючи на ємность 2 стискує її, тиск рідини 9 в ємності 2 по центральному шлангу 7 передається через відкритий механізм 8 вимірювальному пристосуванню або приладу або датчіку 5. У вимірювального пристосування 5 знаходиться об'єм повітря, під дією тиску рідини 9 що поступає від ємності (сосуда) 2 об'єм повітря у вимірювального пристосування стискується, рідина 9 наповнює вимірювальне пристосування і цим показує користувачу масу його тіла. Якщо замість вимірювальної шкали застосовується вимірювальний прилад або датчік 5, то за описаним вище принципом, під дією тиску рідини або повітря йього показання також змінюються. Якщо вимірювальні ваги є в обох устілках, то користувач стая на них складає показання вимірювальних пристосувань або приборів з правого і лівого вироба і цім узнає масу свого тіла, якщо ж вимірювальні ваги розташовані в одній устілці, то користувач буде знати масу тіла тільки по одному прибору при цьому стоячі на одной ногі. Далі користувач обнульовуе показники (показник) на приладах (приладі) або шкалах (шкалі) 5 а точніше по черзі або становиться з однієї устілки на другу та поворотом прапорця механізм 8. 5 Комп’ютерна верстка Д. Шеверун 41392 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
