Молотильний апарат

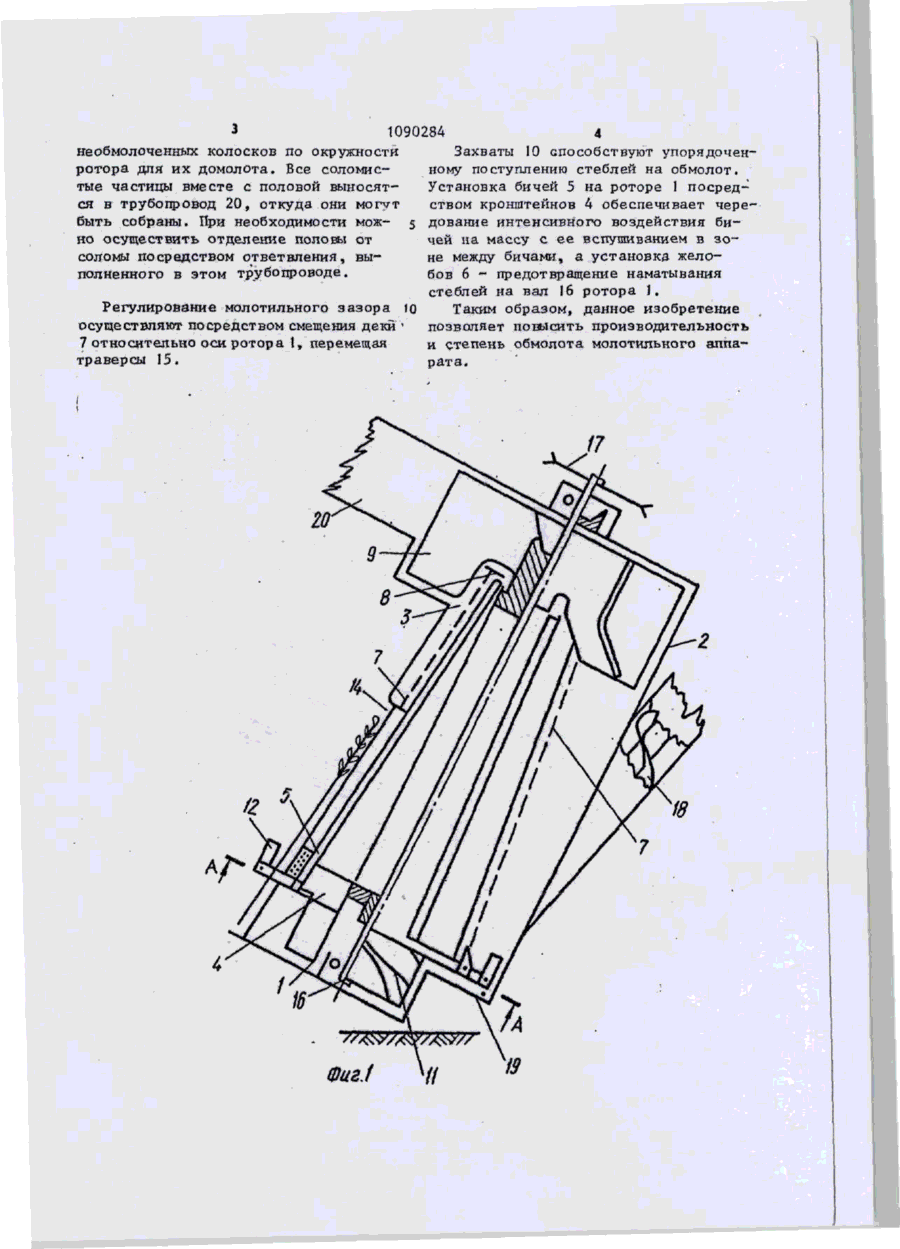

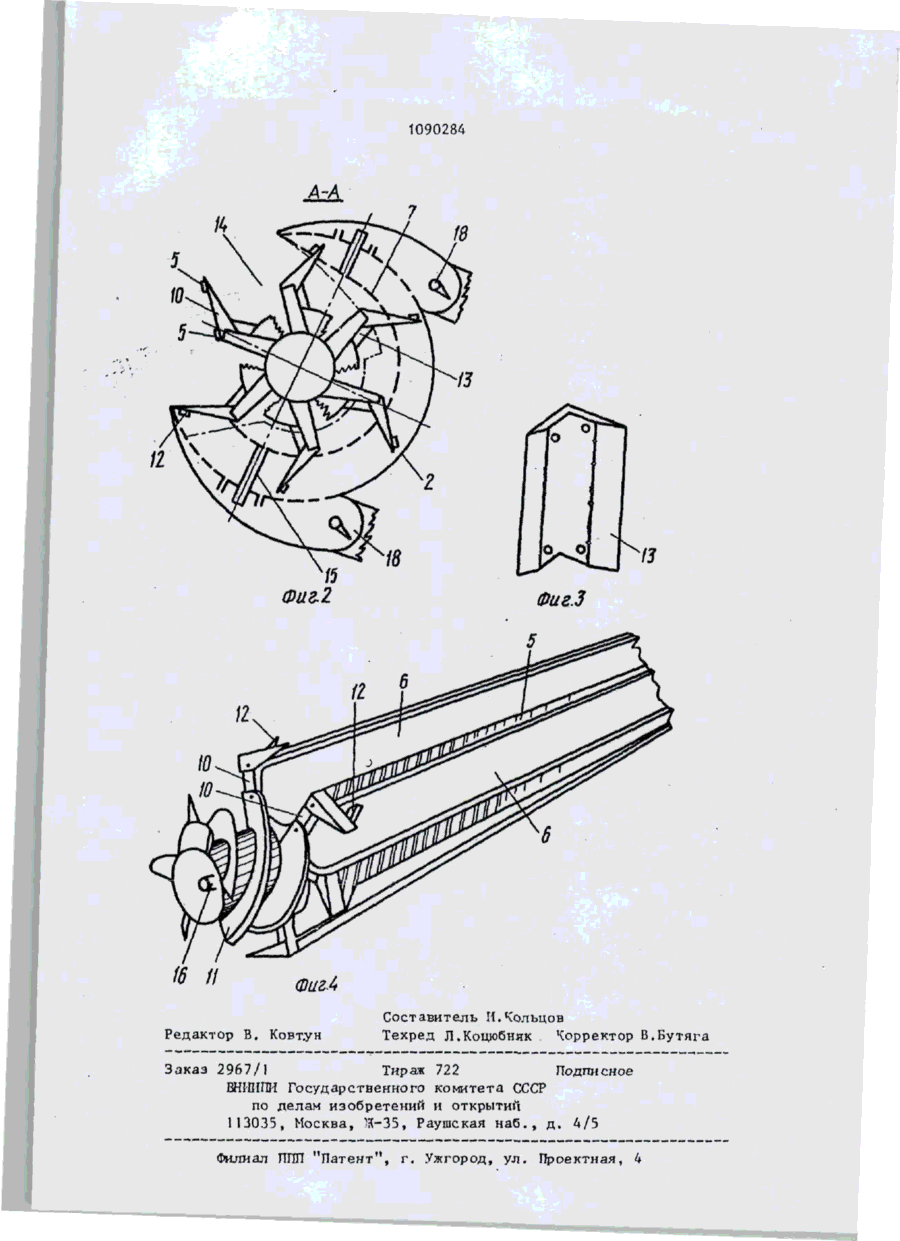

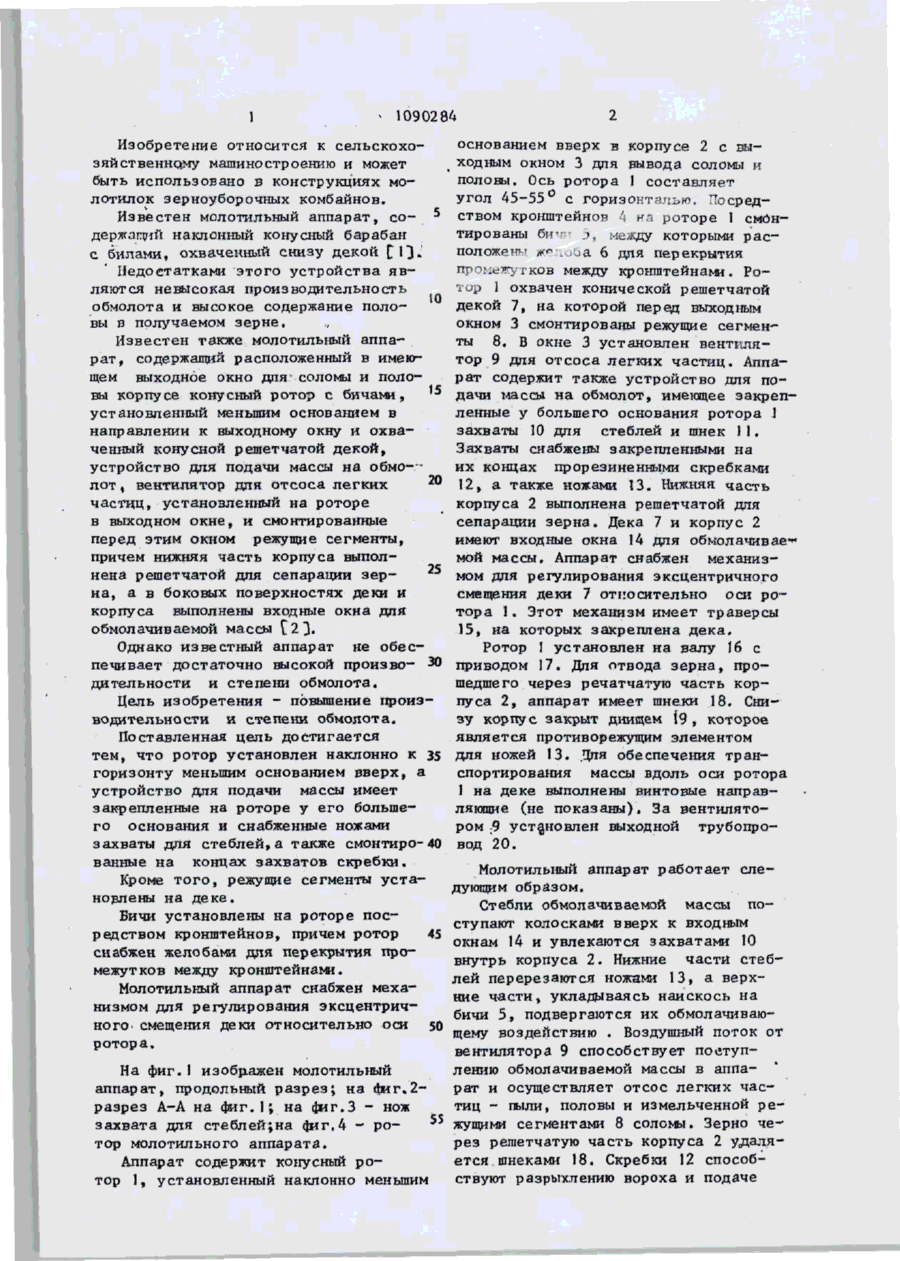

1.МОЛОТИЛЬНЫЙ АППАРАТ, с о держащий расположенный в имеющем выходное окно для соломы и половы корпусе конусный ротор с бичами, установленный меньшим основанием в направ* лении к выходному окну и охваченный конусной решетчатой декой, устройство для подачи массы на обмолот, вентилятор для отсоса легких частиц, установленный на роторе в выходном окне, и смонтированные перед этим окном режущие сегменты, причем нижняя часть корпуса выполнена решетчатой для сепарации зерна, а в боковых поверхностях деки и корпуса выполнены входные окна для обмолачи ваемой массы, о т л и ч а ю щ и й с я тем,что, с целью повышения производительности и степени обмолот а , ротор установлен наклонно к горизонту меньшим основанием вверх, а устройство для подачи массы имеет закрепленные на роторе у его большего основания и снабженные ножами захваты для стеблей, а также смонтированные на концах захватов скребки/ 2. Аппарат по п . 1, о т л и ч а ю щ и й с я тем, что режущие с е г менты смонтированы на деке. 3 . Аппарат по п. 1, о т л и ч аю щ и й с я тем, что бичи установлены на роторе посредством кронштейнов, причем ротор снабжен желобами для перекрытия промежутков между кронштейнами. 4. Аппарат по п. ^ о т л и ч а ю щ и й с я тем, что он снабжен механизмом для регулирования эксцентричного смедения деки относительно оси ротора. а (Л о со о 00 1 1090284 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в конструкциях молотилок зерноуборочных комбайнов. Известен молотильный аппарат, со- > держачій наклонный конусный барабан с билами, охваченный снизу декой СПНедостатками этого устройства являются невысокая производительность обмолота и высокое содержание половы в получаемом зерне. Известен также молотильный аппарат, содержащий расположенный в имеющем выходное окно для соломы и половы корпусе конусный рото? с бичами, ^ установленный меньшим основанием в направлении к выходному окну и охваченный конусной решетчатой декой, устройство для подачи массы на обмо-20 лот, вентилятор для отсоса легких частиц, установленный на роторе в выходном окне, и смонтированные перед этим окном режущие сегменты, причем нижняя часть корпуса выполнена решетчатой для сепарации эерна, а в боковых поверхностях деки и корпуса выполнены входные окна для обмолачиваемой массы £2}. Однако известный аппарат не обеспечивает достаточно высокой произво- 30 дительности и степени обмолота. Цель изобретения - повышение производительности и степени обмолота. Поставленная цель достигается тем, что ротор установлен наклонно к 35 горизонту меньшим основанием вверх, а устройство для подачи массы имеет закрепленные на роторе у его большего основания и снабженные ножами захваты для стеблей,а также смонтиро-40 ванные на концах захватов скребки. Кроме того, режущие сегменты установлены на деке. Бичи установлены на роторе посредством кронштейнов, причем ротор 45 снабжен желобами для перекрытия промежутков между кронштейнами. Молотильный аппарат снабжен механизмом для регулирования эксцентричного' смещения деки относительно оси 50 ротора. основанием вверх з корпусе 2 с выходным окном 3 для вывода соломы и половы. Ось ротора 1 составляет угол 45-55° с горизонталью. Посредством кронштейнов 4 на роторе I смонтированы би"-- л, между которыми расположены ж^^иа 6 для перекрытия промежутков между кронштейнами. Ротор 1 охвачен конической решетчатой декой 7, на которой перед выходным окном 3 смонтированы режущие сегменты 8. В окне 3 установлен вентилятор 9 для отсоса легких частиц. Аппарат содержит также устройство для подачи массы на обмолот, имеющее закрепленные у большего основания ротора 1 захваты Ш для стеблей и шнек I I . Захваты снабжены закрепленными на их концах прорезиненными скребками 12., а также ножами 13. Нижняя часть корпуса 2 выполнена решетчатой для сепарации зерна. Дека 7 и корпус 2 имеют входные окна 14 для обмолачиваемой массы. Аппарат снабжен механизмом для регулирования эксцентричного смещения деки 7 относительно оси ротора 1. Этот механизм имеет траверсы 15, на которых закреплена дека. Ротор I установлен на валу 16 с приводом 17. Для отвода зерна, прошедшего через речатчатую часть корпуса 2, аппарат имеет шнеки 18. Снизу корпус закрыт днищем І 9, которое является противорежущим элементом для ножей 13. Для обеспечения транспортирования массы вдоль оси ротора 1 на деке выполнены винтовые направляющие (не показаны). За вентилятором -9 установлен выходной трубопровод 20. Молотильный аппарат работает следующим образом. Стебли обмолачиваемой массы поступают колосками вверх к входным окнам 14 и увлекаются захватами 10 внутрь корпуса 2. Нижние части стеблей перерезаются ножами 13» а верхние части, укладываясь наискось на бичи 5, подвергаются их обмолачивающему воздействию . Воздушный поток от вентилятора 9 способствует поступлению обмолачиваемой массы в аппаНа фиг.1 изображен молотильный рат и осуществляет отсос легких часаппарат, продольный разрез; на 4нг.2тиц - пыли, половы и измельченной реразрез А-А на фиг.1; на
