Нагрівальна панель

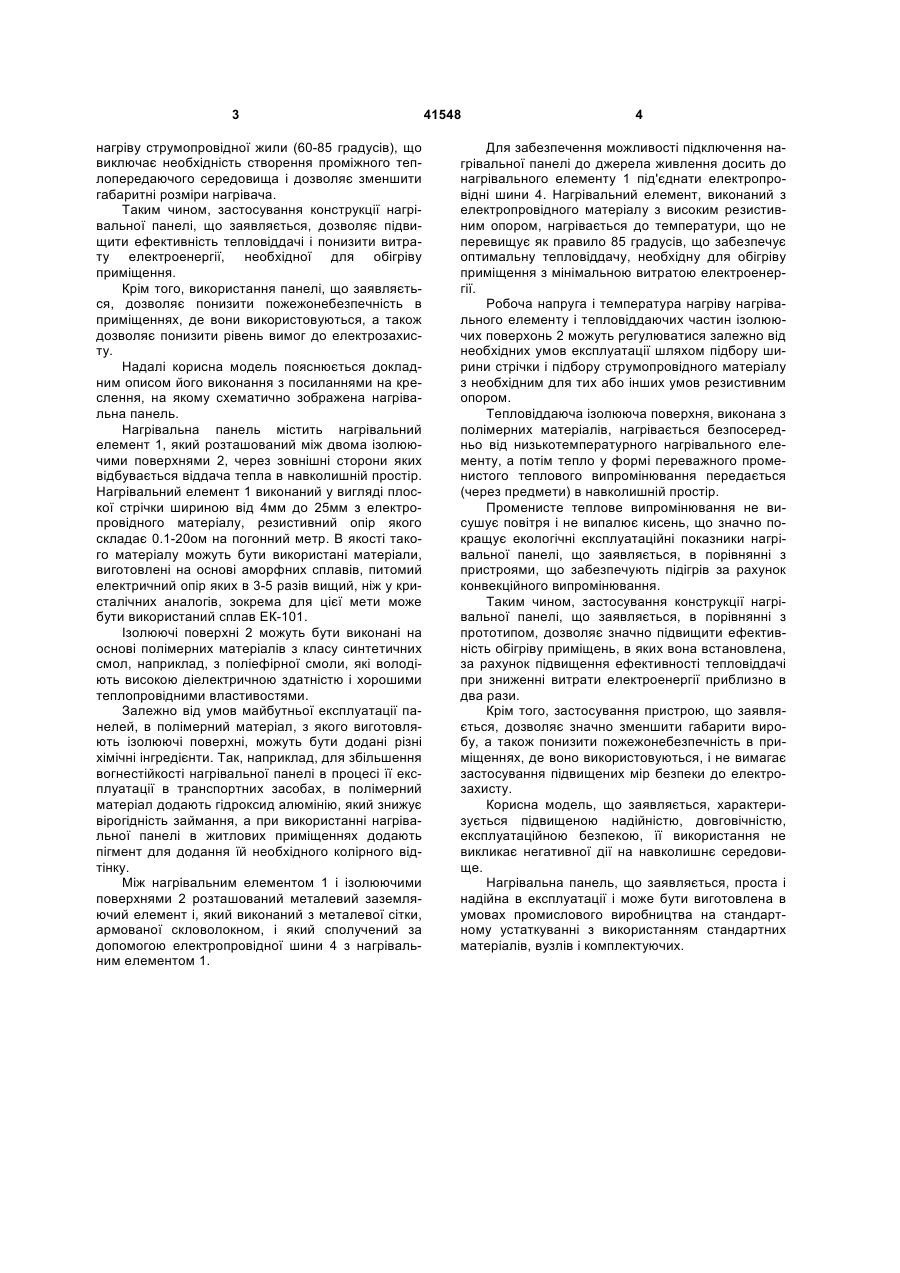

Нагрівальна панель, що включає нагрівальний елемент, розташований між двома ізолюючими поверхнями, яка відрізняється тим, що нагрівальний елемент виконаний у вигляді плоскої стрічки з електропровідного матеріалу з резистивним опором 0,1-20 ом на п. м. (19) (21) u200815196 (22) 29.12.2008 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) МІНАСЯН АРТУР ЄНОФОВИЧ, UA, АДАР ЕЛІЕЗЕР (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "СУЧАСНІ ТЕХНОЛОГІЇ НАГРІВАННЯ", 3 нагріву струмопровідної жили (60-85 градусів), що виключає необхідність створення проміжного теплопередаючого середовища і дозволяє зменшити габаритні розміри нагрівача. Таким чином, застосування конструкції нагрівальної панелі, що заявляється, дозволяє підвищити ефективність тепловіддачі і понизити витрату електроенергії, необхідної для обігріву приміщення. Крім того, використання панелі, що заявляється, дозволяє понизити пожежонебезпечність в приміщеннях, де вони використовуються, а також дозволяє понизити рівень вимог до електрозахисту. Надалі корисна модель пояснюється докладним описом його виконання з посиланнями на креслення, на якому схематично зображена нагрівальна панель. Нагрівальна панель містить нагрівальний елемент 1, який розташований між двома ізолюючими поверхнями 2, через зовнішні сторони яких відбувається віддача тепла в навколишній простір. Нагрівальний елемент 1 виконаний у вигляді плоскої стрічки шириною від 4мм до 25мм з електропровідного матеріалу, резистивний опір якого складає 0.1-20ом на погонний метр. В якості такого матеріалу можуть бути використані матеріали, виготовлені на основі аморфних сплавів, питомий електричний опір яких в 3-5 разів вищий, ніж у кристалічних аналогів, зокрема для цієї мети може бути використаний сплав ЕК-101. Ізолюючі поверхні 2 можуть бути виконані на основі полімерних матеріалів з класу синтетичних смол, наприклад, з поліефірної смоли, які володіють високою діелектричною здатністю і хорошими теплопровідними властивостями. Залежно від умов майбутньої експлуатації панелей, в полімерний матеріал, з якого виготовляють ізолюючі поверхні, можуть бути додані різні хімічні інгредієнти. Так, наприклад, для збільшення вогнестійкості нагрівальної панелі в процесі її експлуатації в транспортних засобах, в полімерний матеріал додають гідроксид алюмінію, який знижує вірогідність займання, а при використанні нагрівальної панелі в житлових приміщеннях додають пігмент для додання їй необхідного колірного відтінку. Між нагрівальним елементом 1 і ізолюючими поверхнями 2 розташований металевий заземляючий елемент і, який виконаний з металевої сітки, армованої скловолокном, і який сполучений за допомогою електропровідної шини 4 з нагрівальним елементом 1. 41548 4 Для забезпечення можливості підключення нагрівальної панелі до джерела живлення досить до нагрівального елементу 1 під'єднати електропровідні шини 4. Нагрівальний елемент, виконаний з електропровідного матеріалу з високим резистивним опором, нагрівається до температури, що не перевищує як правило 85 градусів, що забезпечує оптимальну тепловіддачу, необхідну для обігріву приміщення з мінімальною витратою електроенергії. Робоча напруга і температура нагріву нагрівального елементу і тепловіддаючих частин ізолюючих поверхонь 2 можуть регулюватися залежно від необхідних умов експлуатації шляхом підбору ширини стрічки і підбору струмопровідного матеріалу з необхідним для тих або інших умов резистивним опором. Тепловіддаюча ізолююча поверхня, виконана з полімерних матеріалів, нагрівається безпосередньо від низькотемпературного нагрівального елементу, а потім тепло у формі переважного променистого теплового випромінювання передається (через предмети) в навколишній простір. Променисте теплове випромінювання не висушує повітря і не випалює кисень, що значно покращує екологічні експлуатаційні показники нагрівальної панелі, що заявляється, в порівнянні з пристроями, що забезпечують підігрів за рахунок конвекційного випромінювання. Таким чином, застосування конструкції нагрівальної панелі, що заявляється, в порівнянні з прототипом, дозволяє значно підвищити ефективність обігріву приміщень, в яких вона встановлена, за рахунок підвищення ефективності тепловіддачі при зниженні витрати електроенергії приблизно в два рази. Крім того, застосування пристрою, що заявляється, дозволяє значно зменшити габарити виробу, а також понизити пожежонебезпечність в приміщеннях, де воно використовуються, і не вимагає застосування підвищених мір безпеки до електрозахисту. Корисна модель, що заявляється, характеризується підвищеною надійністю, довговічністю, експлуатаційною безпекою, її використання не викликає негативної дії на навколишнє середовище. Нагрівальна панель, що заявляється, проста і надійна в експлуатації і може бути виготовлена в умовах промислового виробництва на стандартному устаткуванні з використанням стандартних матеріалів, вузлів і комплектуючих. 5 Комп’ютерна верстка А. Крулевський 41548 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
