Номер патенту: 50114

Опубліковано: 25.05.2010

Автор: Малюта Сергій Іванович

Завантажити PDF файл.

Формула / Реферат

Машина для очищення зерна, що включає поміщений в кожух вібровідцентровий решітний барабан, над яким розміщений пристрій для завантаження, пневмосепаруючий пристрій та приводи, яка відрізняється тим, що кожух решітного барабана обладнаний вільно підвішеними циліндричними екранами, встановленими на відстані h від його стінок.

Текст

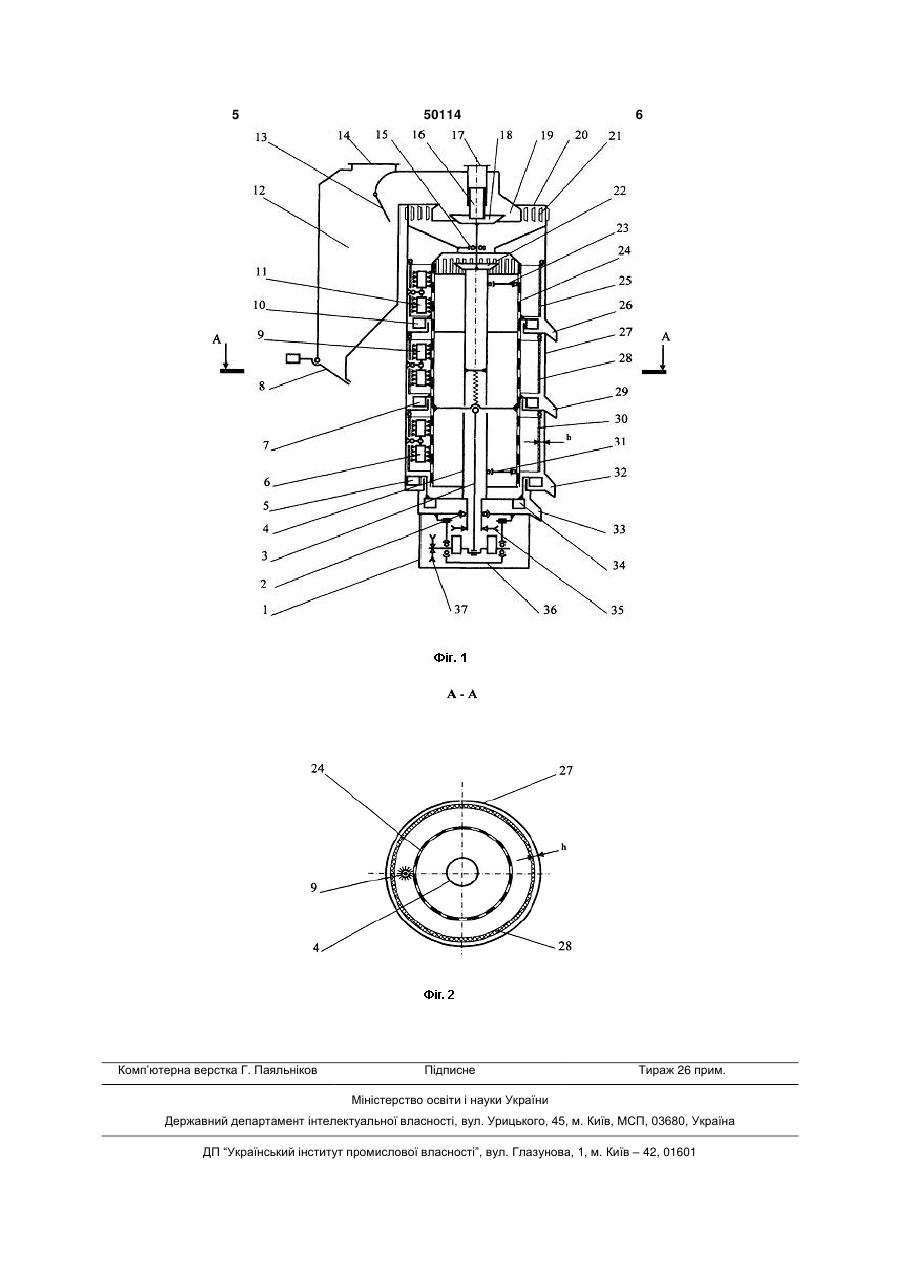

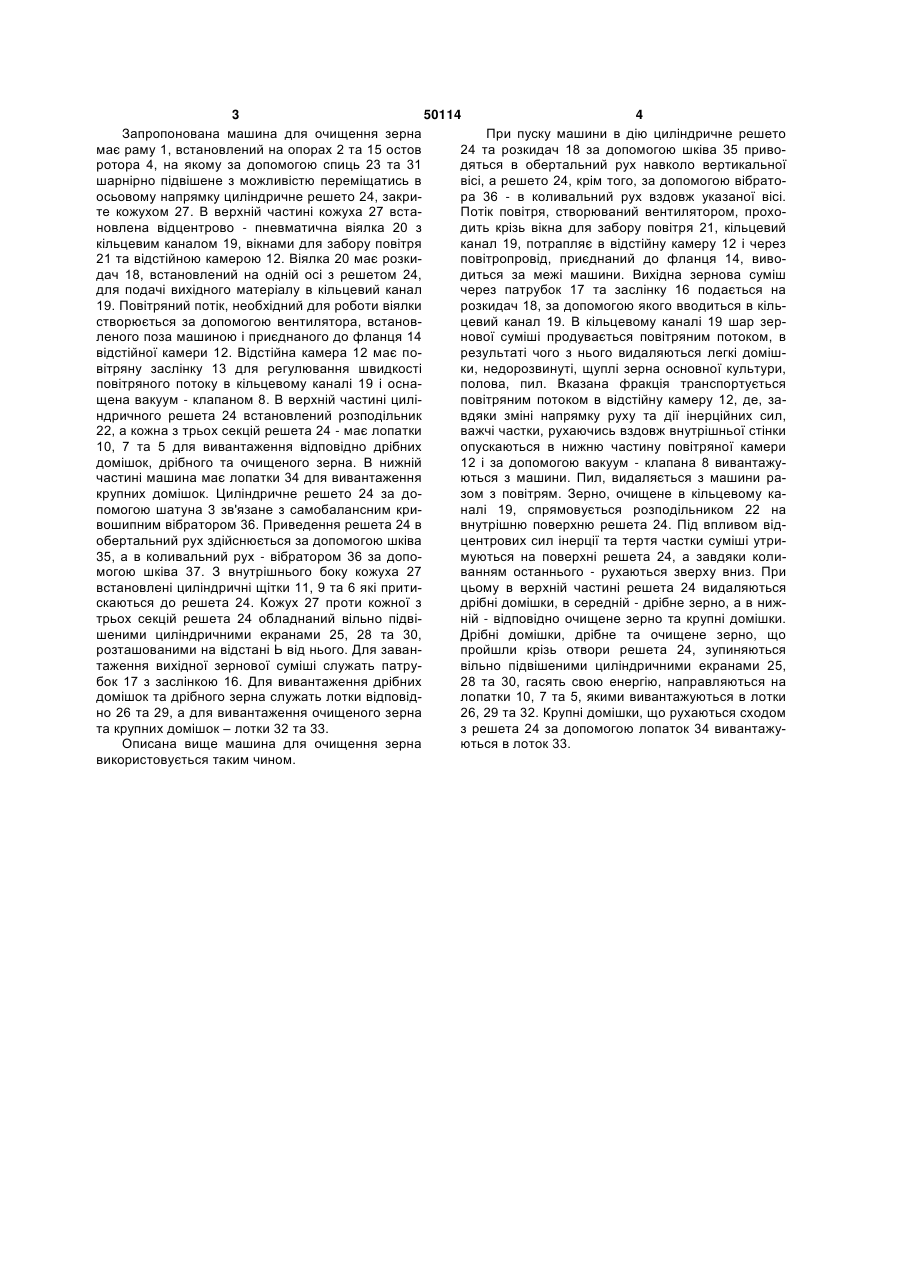

Машина для очищення зерна, що включає поміщений в кожух вібровідцентровий решітний барабан, над яким розміщений пристрій для завантаження, пневмосепаруючий пристрій та приводи, яка відрізняється тим, що кожух решітного барабана обладнаний вільно підвішеними циліндричними екранами, встановленими на відстані h від його стінок. (19) (21) u200912540 (22) 03.12.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 50114 4 Запропонована машина для очищення зерна При пуску машини в дію циліндричне решето має раму 1, встановлений на опорах 2 та 15 остов 24 та розкидач 18 за допомогою шківа 35 приворотора 4, на якому за допомогою спиць 23 та 31 дяться в обертальний рух навколо вертикальної шарнірно підвішене з можливістю переміщатись в вісі, а решето 24, крім того, за допомогою вібратоосьовому напрямку циліндричне решето 24, закрира 36 - в коливальний рух вздовж указаної вісі. те кожухом 27. В верхній частині кожуха 27 встаПотік повітря, створюваний вентилятором, прохоновлена відцентрово - пневматична віялка 20 з дить крізь вікна для забору повітря 21, кільцевий кільцевим каналом 19, вікнами для забору повітря канал 19, потрапляє в відстійну камеру 12 і через 21 та відстійною камерою 12. Віялка 20 має розкиповітропровід, приєднаний до фланця 14, виводач 18, встановлений на одній осі з решетом 24, диться за межі машини. Вихідна зернова суміш для подачі вихідного матеріалу в кільцевий канал через патрубок 17 та заслінку 16 подається на 19. Повітряний потік, необхідний для роботи віялки розкидач 18, за допомогою якого вводиться в кільстворюється за допомогою вентилятора, встановцевий канал 19. В кільцевому каналі 19 шар зерленого поза машиною і приєднаного до фланця 14 нової суміші продувається повітряним потоком, в відстійної камери 12. Відстійна камера 12 має порезультаті чого з нього видаляються легкі домішвітряну заслінку 13 для регулювання швидкості ки, недорозвинуті, щуплі зерна основної культури, повітряного потоку в кільцевому каналі 19 і оснаполова, пил. Вказана фракція транспортується щена вакуум - клапаном 8. В верхній частині циліповітряним потоком в відстійну камеру 12, де, зандричного решета 24 встановлений розподільник вдяки зміні напрямку руху та дії інерційних сил, 22, а кожна з трьох секцій решета 24 - має лопатки важчі частки, рухаючись вздовж внутрішньої стінки 10, 7 та 5 для вивантаження відповідно дрібних опускаються в нижню частину повітряної камери домішок, дрібного та очищеного зерна. В нижній 12 і за допомогою вакуум - клапана 8 вивантажучастині машина має лопатки 34 для вивантаження ються з машини. Пил, видаляється з машини ракрупних домішок. Циліндричне решето 24 за дозом з повітрям. Зерно, очищене в кільцевому капомогою шатуна 3 зв'язане з самобалансним криналі 19, спрямовується розподільником 22 на вошипним вібратором 36. Приведення решета 24 в внутрішню поверхню решета 24. Під впливом відобертальний рух здійснюється за допомогою шківа центрових сил інерції та тертя частки суміші утри35, а в коливальний рух - вібратором 36 за допомуються на поверхні решета 24, а завдяки колимогою шківа 37. З внутрішнього боку кожуха 27 ванням останнього - рухаються зверху вниз. При встановлені циліндричні щітки 11, 9 та 6 які притицьому в верхній частині решета 24 видаляються скаються до решета 24. Кожух 27 проти кожної з дрібні домішки, в середній - дрібне зерно, а в нижтрьох секцій решета 24 обладнаний вільно підвіній - відповідно очищене зерно та крупні домішки. шеними циліндричними екранами 25, 28 та 30, Дрібні домішки, дрібне та очищене зерно, що розташованими на відстані Ь від нього. Для заванпройшли крізь отвори решета 24, зупиняються таження вихідної зернової суміші служать патрувільно підвішеними циліндричними екранами 25, бок 17 з заслінкою 16. Для вивантаження дрібних 28 та 30, гасять свою енергію, направляються на домішок та дрібного зерна служать лотки відповідлопатки 10, 7 та 5, якими вивантажуються в лотки но 26 та 29, а для вивантаження очищеного зерна 26, 29 та 32. Крупні домішки, що рухаються сходом та крупних домішок – лотки 32 та 33. з решета 24 за допомогою лопаток 34 вивантажуОписана вище машина для очищення зерна ються в лоток 33. використовується таким чином. 5 Комп’ютерна верстка Г. Паяльніков 50114 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Machine for cleaning grain

Автори англійською

Maliuta Serhii Ivanovych

Назва патенту російською

Машина для очистки зерна

Автори російською

Малюта Сергей Иванович

МПК / Мітки

МПК: B07B 1/18

Мітки: машина, зерна, очищення
