Спосіб одержання карбамідоформальдегідного полімеру, що містить частки діоксиду титану

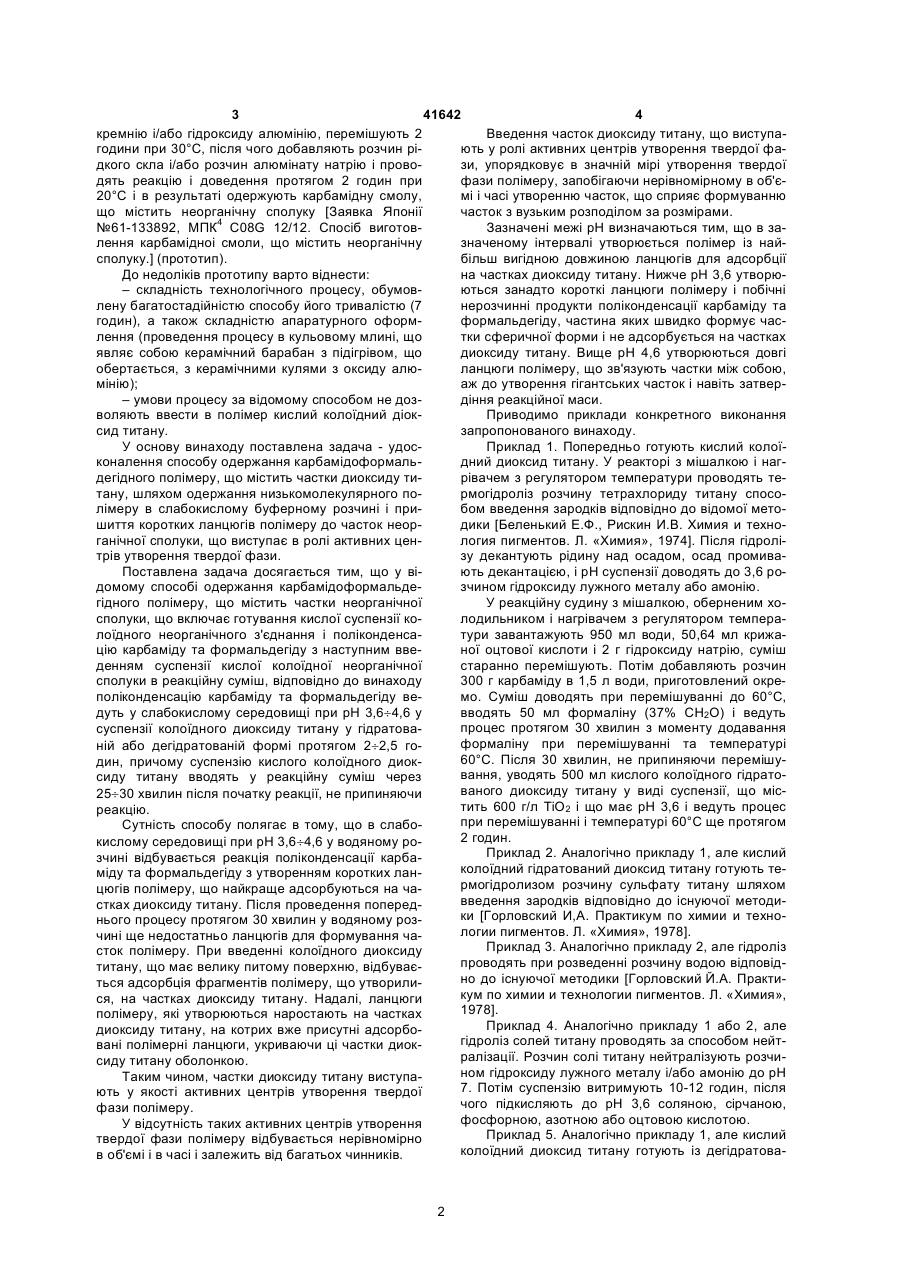

Спосіб одержання карбамідоформальдегідного полімеру, що містить частки діоксиду титану, що включає готування кислої суспензії колоїдної 3 41642 4 Введення часток диоксиду титану, що виступакремнію і/або гідроксиду алюмінію, перемішують 2 ють у ролі активних центрів утворення твердої фагодини при 30°С, після чого добавляють розчин різи, упорядковує в значній мірі утворення твердої дкого скла і/або розчин алюмінату натрію і провофази полімеру, запобігаючи нерівномірному в об'єдять реакцію і доведення протягом 2 годин при мі і часі утворенню часток, що сприяє формуванню 20°С і в результаті одержують карбамідну смолу, часток з вузьким розподілом за розмірами. що містить неорганічну сполуку [Заявка Японії Зазначені межі рН визначаються тим, що в за№61-133892, МПК4 C08G 12/12. Спосіб виготовзначеному інтервалі утворюється полімер із найлення карбамідноі смоли, що містить неорганічну більш вигідною довжиною ланцюгів для адсорбції сполуку.] (прототип). на частках диоксиду титану. Нижче рН 3,6 утворюДо недоліків прототипу варто віднести: ються занадто короткі ланцюги полімеру і побічні – складність технологічного процесу, обумовнерозчинні продукти поліконденсації карбаміду та лену багатостадійністю способу його тривалістю (7 формальдегіду, частина яких швидко формує часгодин), а також складністю апаратурного оформтки сферичної форми і не адсорбується на частках лення (проведення процесу в кульовому млині, що диоксиду титану. Вище рН 4,6 утворюються довгі являє собою керамічний барабан з підігрівом, що ланцюги полімеру, що зв'язують частки між собою, обертається, з керамічними кулями з оксиду алюаж до утворення гігантських часток і навіть затвермінію); діння реакційної маси. – умови процесу за відомому способом не дозПриводимо приклади конкретного виконання воляють ввести в полімер кислий колоїдний діокзапропонованого винаходу. сид титану. Приклад 1. Попередньо готують кислий колоїУ основу винаходу поставлена задача - удосдний диоксид титану. У реакторі з мішалкою і нагконалення способу одержання карбамідоформальрівачем з регулятором температури проводять тедегідного полімеру, що містить частки диоксиду тирмогідроліз розчину тетрахлориду титану спосотану, шляхом одержання низькомолекулярного побом введення зародків відповідно до відомої метолімеру в слабокислому буферному розчині і придики [Беленький Е.Ф., Рискин И.В. Химия и техношиття коротких ланцюгів полімеру до часток неорлогия пигментов. Л. «Химия», 1974]. Після гідроліганічної сполуки, що виступає в ролі активних цензу декантують рідину над осадом, осад промиватрів утворення твердої фази. ють декантацією, і рН суспензії доводять до 3,6 роПоставлена задача досягається тим, що у візчином гідроксиду лужного металу або амонію. домому способі одержання карбамідоформальдеУ реакційну судину з мішалкою, оберненим хогідного полімеру, що містить частки неорганічної лодильником і нагрівачем з регулятором темперасполуки, що включає готування кислої суспензії котури завантажують 950 мл води, 50,64 мл крижалоїдного неорганічного з'єднання і поліконденсаної оцтової кислоти і 2 г гідроксиду натрію, суміш цію карбаміду та формальдегіду з наступним ввестаранно перемішують. Потім добавляють розчин денням суспензії кислої колоїдної неорганічної 300 г карбаміду в 1,5 л води, приготовлений окресполуки в реакційну суміш, відповідно до винаходу мо. Суміш доводять при перемішуванні до 60°С, поліконденсацію карбаміду та формальдегіду вевводять 50 мл формаліну (37% СН2О) і ведуть дуть у слабокислому середовищі при рН 3,6¸4,6 у процес протягом 30 хвилин з моменту додавання суспензії колоїдного диоксиду титану у гідратоваформаліну при перемішуванні та температурі ній або дегідратованій формі протягом 2¸2,5 го60°С. Після 30 хвилин, не припиняючи перемішудин, причому суспензію кислого колоїдного диоквання, уводять 500 мл кислого колоїдного гідратосиду титану вводять у реакційну суміш через ваного диоксиду титану у виді суспензії, що міс25¸30 хвилин після початку реакції, не припиняючи тить 600 г/л ТіО2 і що має рН 3,6 і ведуть процес реакцію. при перемішуванні і температурі 60°С ще протягом Сутність способу полягає в тому, що в слабо2 годин. кислому середовищі при рН 3,6¸4,6 у водяному роПриклад 2. Аналогічно прикладу 1, але кислий зчині відбувається реакція поліконденсації карбаколоїдний гідратований диоксид титану готують теміду та формальдегіду з утворенням коротких ланрмогідролизом розчину сульфату титану шляхом цюгів полімеру, що найкраще адсорбуються на чавведення зародків відповідно до існуючої методистках диоксиду титану. Після проведення попередки [Горловский И,А. Практикум по химии и технонього процесу протягом 30 хвилин у водяному розлогии пигментов. Л. «Химия», 1978]. чині ще недостатньо ланцюгів для формування чаПриклад 3. Аналогічно прикладу 2, але гідроліз сток полімеру. При введенні колоїдного диоксиду проводять при розведенні розчину водою відповідтитану, що має велику питому поверхню, відбуваєно до існуючої методики [Горловский Й.А. Практиться адсорбція фрагментів полімеру, що утвориликум по химии и технологии пигментов. Л. «Химия», ся, на частках диоксиду титану. Надалі, ланцюги 1978]. полімеру, які утворюються наростають на частках Приклад 4. Аналогічно прикладу 1 або 2, але диоксиду титану, на котрих вже присутні адсорбогідроліз солей титану проводять за способом нейтвані полімерні ланцюги, укриваючи ці частки диокралізації. Розчин солі титану нейтралізують розчисиду титану оболонкою. ном гідроксиду лужного металу і/або амонію до рН Таким чином, частки диоксиду титану виступа7. Потім суспензію витримують 10-12 годин, після ють у якості активних центрів утворення твердої чого підкисляють до рН 3,6 соляною, сірчаною, фази полімеру. фосфорною, азотною або оцтовою кислотою. У відсутність таких активних центрів утворення Приклад 5. Аналогічно прикладу 1, але кислий твердої фази полімеру відбувається нерівномірно колоїдний диоксид титану готують із дегідратовав об'ємі і в часі і залежить від багатьох чинників. 2 5 41642 6 ного диоксиду титану пігментних марок. Для дисгідний полімер, що містить диоксид титану в гідрапергування застосовують колоїдний млин або ультованій або дегідратованій формі у виді сферичтразвуковий диспергатор. них часток діаметром 0,4-0,8 мкм з вузьким розпоВ усіх описаних прикладах у якості продуктів ділом часток за розмірами. одержують білий порошок, що складається зі сфеПромислова придатність: запропонований споричних часток діаметром 0,4-0,8 мкм з вузьким росіб одержання карбамідоформальдегідного полізподілом часток за розмірами. меру, що містить частки диоксиду титану може заЧастки продукту являють собою частку диокстосовуватися в полімерній промисловості для висиду титану, покриті низькомолекулярним карбаміробництва високодисперсних полімерних наповдоформальдегідним полімером, що утворюється в нювачів; у виробництві пігментів для одержання післабокислому середовищі. гментів із полімерним покриттям; у будь-яких галуЗ приведених даних випливає, що умови прозях промисловості для утилізації титанвміщуючих цесу дозволяють одержати карбамідоформальдевідходів. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’і Хохлових, 15, м. Київ, 04119, Україна Тел.: (+38044) 456-2090 3
