Спосіб одержання пігментного діоксиду титану

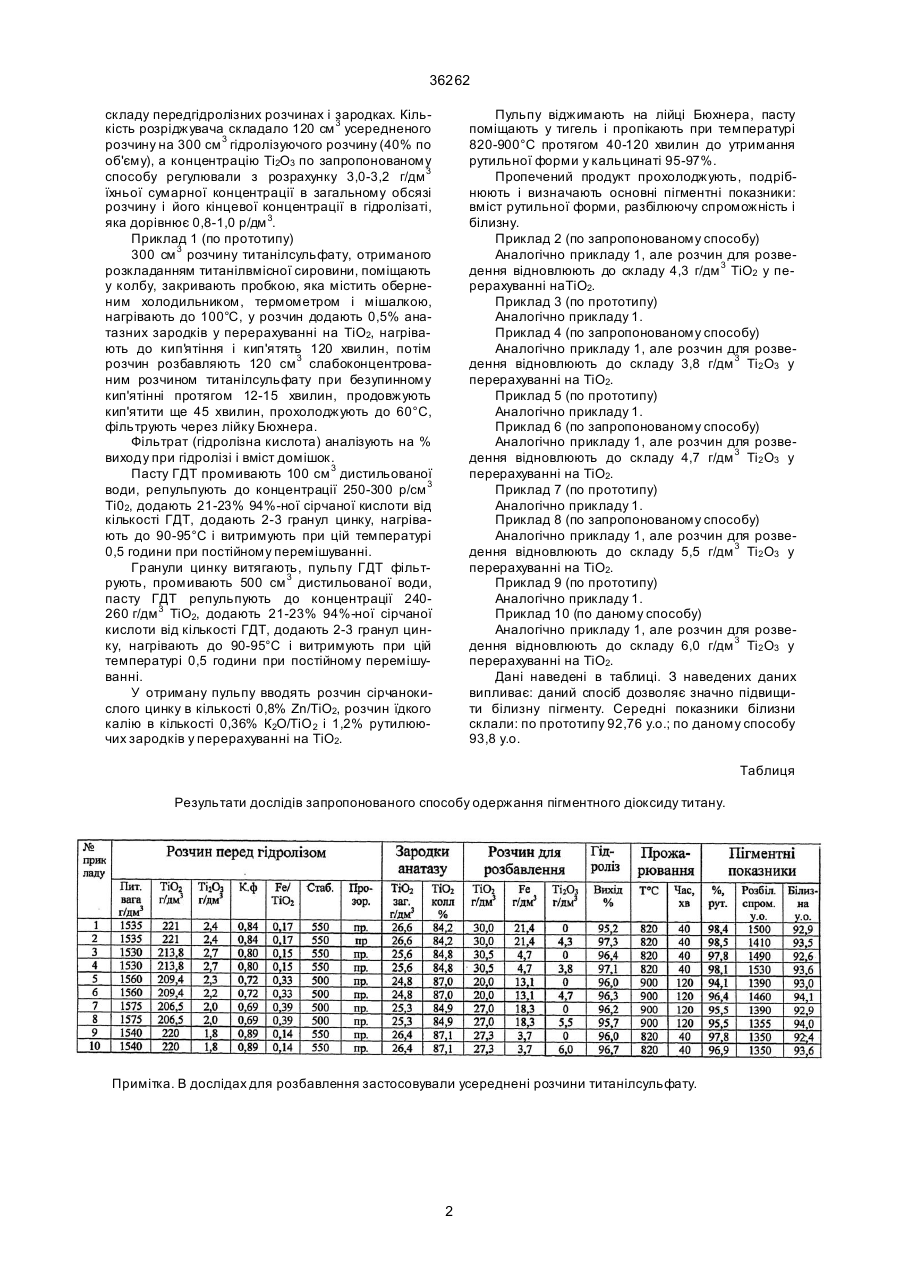

Спосіб одержання пігментного діоксиду титану, що включає розкладання титановмісної сировини сірчаною кислотою, одержання розчинів титанілсульфату, термогідроліз при 0,5% зародків у перерахуванні на ТіО2 при кип'ятінні протягом 120 хвилин із розведенням гідролізуючого розчину слабоконцентрованими розчинами титанілсульфату, що містить від 0,5 до 130 г/дм 3 ТіО2, відділення гідратованого діоксиду титану від гідролізної кислоти, його промивання і випал, який відрізняється тим, що в слабоконцентрованих розчинах частину ТіО2 відновлюють до 3-12 г/дм 3 із розрахунку його кінцевої концентрації в гідролізаті 0,81,0 г/дм 3. (19) (21) 99116403 (22) 25.11.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Воробьова Інна Павлівна, Васильченко Віталій Дмитрович, Заречений Володимир Григорович, Суздалєва Ірина Миколаївна, Комишан Юрій Іванович, Терент'єв Альберт Михайлович, Колеснік Анатолій Дмитрович, Коробов Рудольф Васильович (73) Сумський державний науково-дослідний інститут мінеральних добрив та пігментів 36262 складу передгідролізних розчинах і зародках. Кількість розріджувача складало 120 см 3 усередненого розчину на 300 см 3 гідролізуючого розчину (40% по об'єму), а концентрацію Ті 2О3 по запропонованому способу регулювали з розрахунку 3,0-3,2 г/дм 3 їхньої сумарної концентрації в загальному обсязі розчину і його кінцевої концентрації в гідролізаті, яка дорівнює 0,8-1,0 р/дм 3. Приклад 1 (по прототипу) 300 см 3 розчину титанілсульфату, отриманого розкладанням титанілвмісної сировини, поміщають у колбу, закривають пробкою, яка містить оберненим холодильником, термометром і мішалкою, нагрівають до 100°C, у розчин додають 0,5% анатазних зародків у перерахуванні на ТіО2, нагрівають до кип'я тіння і кип'ятять 120 хвилин, потім розчин розбавляють 120 см 3 слабоконцентрованим розчином титанілсульфату при безупинному кип'ятінні протягом 12-15 хвилин, продовжують кип'ятити ще 45 хвилин, прохолоджують до 60°С, фільтрують через лійку Бюхнера. Фільтрат (гідролізна кислота) аналізують на % виходу при гідролізі і вміст домішок. Пасту ГДТ промивають 100 см 3 дистильованої води, репульпують до концентрації 250-300 р/см 3 Ті02, додають 21-23% 94%-ної сірчаної кислоти від кількості ГДТ, додають 2-3 гранул цинку, нагрівають до 90-95°С і витримують при цій температурі 0,5 години при постійному перемішуванні. Гранули цинку витягають, пульпу ГДТ фільтрують, промивають 500 см 3 дистильованої води, пасту ГДТ репульпують до концентрації 240260 г/дм 3 ТіО2, додають 21-23% 94%-ної сірчаної кислоти від кількості ГДТ, додають 2-3 гранул цинку, нагрівають до 90-95°С і витримують при цій температурі 0,5 години при постійному перемішуванні. У отриману пульпу вводять розчин сірчанокислого цинку в кількості 0,8% Zn/TiО2, розчин їдкого калію в кількості 0,36% К2О/ТіО 2 і 1,2% рутилюючих зародків у перерахуванні на TiО2. Пульпу віджимають на лійці Бюхнера, пасту поміщають у тигель і пропікають при температурі 820-900°С протягом 40-120 хвилин до утримання рутильної форми у кальцинаті 95-97%. Пропечений продукт прохолоджують, подрібнюють і визначають основні пігментні показники: вміст рутильної форми, разбілюючу спроможність і білизну. Приклад 2 (по запропонованому способу) Аналогічно прикладу 1, але розчин для розведення відновлюють до складу 4,3 г/дм 3 ТіО2 у перерахуванні наТіО2. Приклад 3 (по прототипу) Аналогічно прикладу 1. Приклад 4 (по запропонованому способу) Аналогічно прикладу 1, але розчин для розведення відновлюють до складу 3,8 г/дм 3 Ті2 О3 у перерахуванні на ТіО2. Приклад 5 (по прототипу) Аналогічно прикладу 1. Приклад 6 (по запропонованому способу) Аналогічно прикладу 1, але розчин для розведення відновлюють до складу 4,7 г/дм 3 Ті2 О3 у перерахуванні на ТіО2. Приклад 7 (по прототипу) Аналогічно прикладу 1. Приклад 8 (по запропонованому способу) Аналогічно прикладу 1, але розчин для розведення відновлюють до складу 5,5 г/дм 3 Ті2 О3 у перерахуванні на ТіО2. Приклад 9 (по прототипу) Аналогічно прикладу 1. Приклад 10 (по даному способу) Аналогічно прикладу 1, але розчин для розведення відновлюють до складу 6,0 г/дм 3 Ті2 О3 у перерахуванні на ТіО2. Дані наведені в таблиці. З наведених даних випливає: даний спосіб дозволяє значно підвищити білизну пігменту. Середні показники білизни склали: по прототипу 92,76 у.о.; по даному способу 93,8 у.о. Таблиця Результати дослідів запропонованого способу одержання пігментного діоксиду титану. Примітка. В дослідах для розбавлення застосовували усереднені розчини титанілсульфату. 2 36262 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
