Спосіб використання біомаси для отримання теплоти

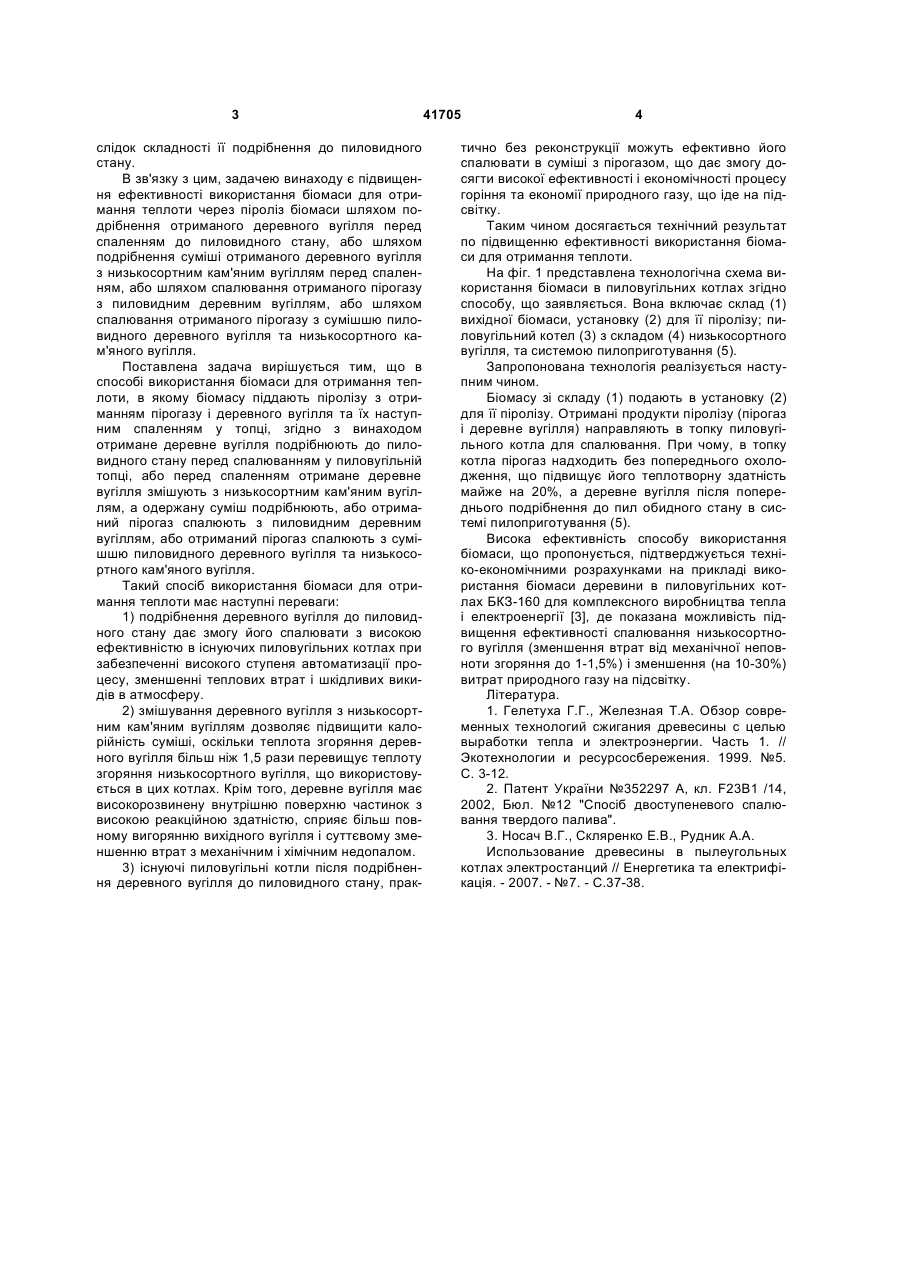

1. Спосіб використання біомаси для отримання теплоти, в якому біомасу піддають піролізу з отриманням пірогазу і деревного вугілля та їх наступним спалюванням у шаровій топці, який відрізняється тим, що отримане деревне вугілля по 3 слідок складності її подрібнення до пиловидного стану. В зв'язку з цим, задачею винаходу є підвищення ефективності використання біомаси для отримання теплоти через піроліз біомаси шляхом подрібнення отриманого деревного вугілля перед спаленням до пиловидного стану, або шляхом подрібнення суміші отриманого деревного вугілля з низькосортним кам'яним вугіллям перед спаленням, або шляхом спалювання отриманого пірогазу з пиловидним деревним вугіллям, або шляхом спалювання отриманого пірогазу з сумішшю пиловидного деревного вугілля та низькосортного кам'яного вугілля. Поставлена задача вирішується тим, що в способі використання біомаси для отримання теплоти, в якому біомасу піддають піролізу з отриманням пірогазу і деревного вугілля та їх наступним спаленням у топці, згідно з винаходом отримане деревне вугілля подрібнюють до пиловидного стану перед спалюванням у пиловугільній топці, або перед спаленням отримане деревне вугілля змішують з низькосортним кам'яним вугіллям, а одержану суміш подрібнюють, або отриманий пірогаз спалюють з пиловидним деревним вугіллям, або отриманий пірогаз спалюють з сумішшю пиловидного деревного вугілля та низькосортного кам'яного вугілля. Такий спосіб використання біомаси для отримання теплоти має наступні переваги: 1) подрібнення деревного вугілля до пиловидного стану дає змогу його спалювати з високою ефективністю в існуючих пиловугільних котлах при забезпеченні високого ступеня автоматизації процесу, зменшенні теплових втрат і шкідливих викидів в атмосферу. 2) змішування деревного вугілля з низькосортним кам'яним вугіллям дозволяє підвищити калорійність суміші, оскільки теплота згоряння деревного вугілля більш ніж 1,5 рази перевищує теплоту згоряння низькосортного вугілля, що використовується в цих котлах. Крім того, деревне вугілля має високорозвинену внутрішню поверхню частинок з високою реакційною здатністю, сприяє більш повному вигорянню вихідного вугілля і суттєвому зменшенню втрат з механічним і хімічним недопалом. 3) існуючі пиловугільні котли після подрібнення деревного вугілля до пиловидного стану, прак 41705 4 тично без реконструкції можуть ефективно його спалювати в суміші з пірогазом, що дає змогу досягти високої ефективності і економічності процесу горіння та економії природного газу, що іде на підсвітку. Таким чином досягається технічний результат по підвищенню ефективності використання біомаси для отримання теплоти. На фіг. 1 представлена технологічна схема використання біомаси в пиловугільних котлах згідно способу, що заявляється. Вона включає склад (1) вихідної біомаси, установку (2) для її піролізу; пиловугільний котел (3) з складом (4) низькосортного вугілля, та системою пилоприготування (5). Запропонована технологія реалізується наступним чином. Біомасу зі складу (1) подають в установку (2) для її піролізу. Отримані продукти піролізу (пірогаз і деревне вугілля) направляють в топку пиловугільного котла для спалювання. При чому, в топку котла пірогаз надходить без попереднього охолодження, що підвищує його теплотворну здатність майже на 20%, а деревне вугілля після попереднього подрібнення до пил обидного стану в системі пилоприготування (5). Висока ефективність способу використання біомаси, що пропонується, підтверджується техніко-економічними розрахунками на прикладі використання біомаси деревини в пиловугільних котлах БКЗ-160 для комплексного виробництва тепла і електроенергії [3], де показана можливість підвищення ефективності спалювання низькосортного вугілля (зменшення втрат від механічної неповноти згоряння до 1-1,5%) і зменшення (на 10-30%) витрат природного газу на підсвітку. Література. 1. Гелетуха Г.Г., Железная Т.А. Обзор современных технологий сжигания древесины с целью выработки тепла и электроэнергии. Часть 1. // Экотехнологии и ресурсосбережения. 1999. №5. С. 3-12. 2. Патент України №352297 А, кл. F23B1 /14, 2002, Бюл. №12 "Спосіб двоступеневого спалювання твердого палива". 3. Носач В.Г., Скляренко Е.В., Рудник А.А. Использование древесины в пылеугольных котлах электростанций // Енергетика та електрифікація. - 2007. - №7. - С.37-38. 5 Комп’ютерна верстка І.Скворцова 41705 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
