Пристрій для приготування газоповітряної суміші у газогенераторному обладнанні

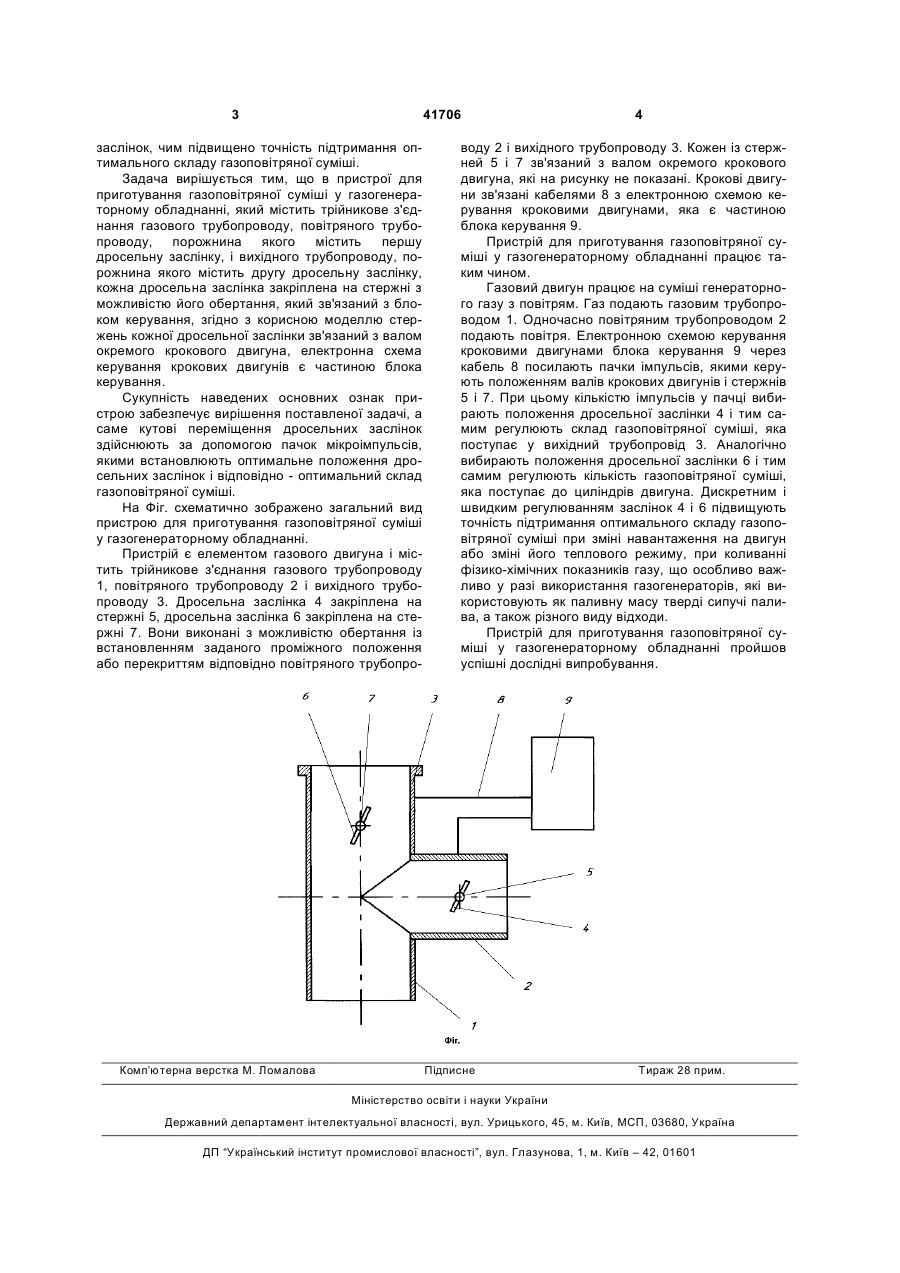

Пристрій для приготування газоповітряної суміші у газогенераторному обладнанні, що міс 3 41706 заслінок, чим підвищено точність підтримання оптимального складу газоповітряної суміші. Задача вирішується тим, що в пристрої для приготування газоповітряної суміші у газогенераторному обладнанні, який містить трійникове з'єднання газового трубопроводу, повітряного трубопроводу, порожнина якого містить першу дросельну заслінку, і вихідного трубопроводу, порожнина якого містить другу дросельну заслінку, кожна дросельна заслінка закріплена на стержні з можливістю його обертання, який зв'язаний з блоком керування, згідно з корисною моделлю стержень кожної дросельної заслінки зв'язаний з валом окремого крокового двигуна, електронна схема керування крокових двигунів є частиною блока керування. Сукупність наведених основних ознак пристрою забезпечує вирішення поставленої задачі, а саме кутові переміщення дросельних заслінок здійснюють за допомогою пачок мікроімпульсів, якими встановлюють оптимальне положення дросельних заслінок і відповідно - оптимальний склад газоповітряної суміші. На Фіг. схематично зображено загальний вид пристрою для приготування газоповітряної суміші у газогенераторному обладнанні. Пристрій є елементом газового двигуна і містить трійникове з'єднання газового трубопроводу 1, повітряного трубопроводу 2 і вихідного трубопроводу 3. Дросельна заслінка 4 закріплена на стержні 5, дросельна заслінка 6 закріплена на стержні 7. Вони виконані з можливістю обертання із встановленням заданого проміжного положення або перекриттям відповідно повітряного трубопро Комп’ютерна верстка М. Ломалова 4 воду 2 і вихідного трубопроводу 3. Кожен із стержней 5 і 7 зв'язаний з валом окремого крокового двигуна, які на рисунку не показані. Крокові двигуни зв'язані кабелями 8 з електронною схемою керування кроковими двигунами, яка є частиною блока керування 9. Пристрій для приготування газоповітряної суміші у газогенераторному обладнанні працює таким чином. Газовий двигун працює на суміші генераторного газу з повітрям. Газ подають газовим трубопроводом 1. Одночасно повітряним трубопроводом 2 подають повітря. Електронною схемою керування кроковими двигунами блока керування 9 через кабель 8 посилають пачки імпульсів, якими керують положенням валів крокових двигунів і стержнів 5 і 7. При цьому кількістю імпульсів у пачці вибирають положення дросельної заслінки 4 і тим самим регулюють склад газоповітряної суміші, яка поступає у вихідний трубопровід 3. Аналогічно вибирають положення дросельної заслінки 6 і тим самим регулюють кількість газоповітряної суміші, яка поступає до циліндрів двигуна. Дискретним і швидким регулюванням заслінок 4 і 6 підвищують точність підтримання оптимального складу газоповітряної суміші при зміні навантаження на двигун або зміні його теплового режиму, при коливанні фізико-хімічних показників газу, що особливо важливо у разі використання газогенераторів, які використовують як паливну масу тверді сипучі палива, а також різного виду відходи. Пристрій для приготування газоповітряної суміші у газогенераторному обладнанні пройшов успішні дослідні випробування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
