Наголовник для бурильних труб

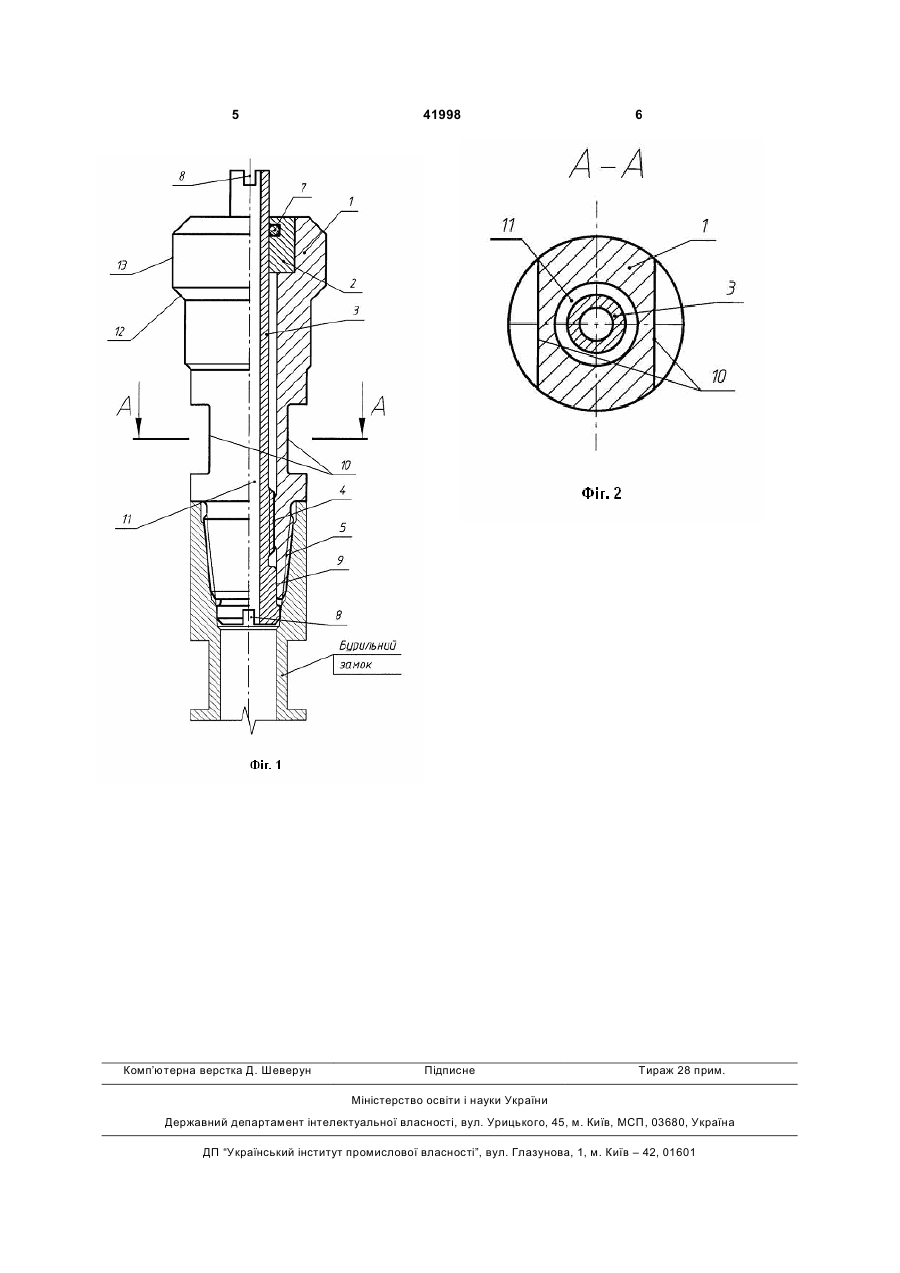

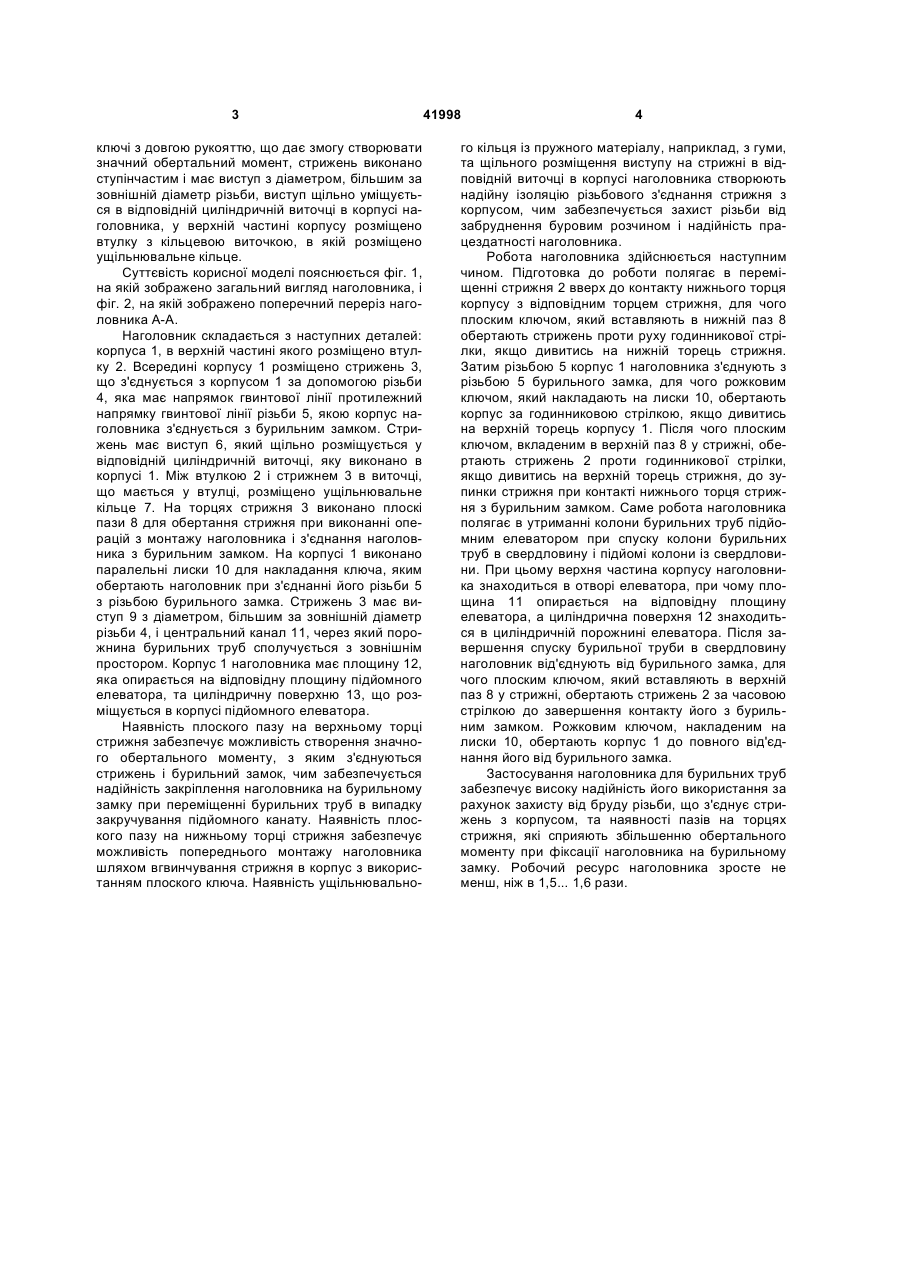

Наголовник для бурильних труб, що складається з корпусу з різьбою, центрального стрижня, 3 ключі з довгою рукояттю, що дає змогу створювати значний обертальний момент, стрижень виконано ступінчастим і має виступ з діаметром, більшим за зовнішній діаметр різьби, виступ щільно уміщується в відповідній циліндричній виточці в корпусі наголовника, у верхній частині корпусу розміщено втулку з кільцевою виточкою, в якій розміщено ущільнювальне кільце. Суттєвість корисної моделі пояснюється фіг. 1, на якій зображено загальний вигляд наголовника, і фіг. 2, на якій зображено поперечний переріз наголовника А-А. Наголовник складається з наступних деталей: корпуса 1, в верхній частині якого розміщено втулку 2. Всередині корпусу 1 розміщено стрижень 3, що з'єднується з корпусом 1 за допомогою різьби 4, яка має напрямок гвинтової лінії протилежний напрямку гвинтової лінії різьби 5, якою корпус наголовника з'єднується з бурильним замком. Стрижень має виступ 6, який щільно розміщується у відповідній циліндричній виточці, яку виконано в корпусі 1. Між втулкою 2 і стрижнем 3 в виточці, що мається у втулці, розміщено ущільнювальне кільце 7. На торцях стрижня 3 виконано плоскі пази 8 для обертання стрижня при виконанні операцій з монтажу наголовника і з'єднання наголовника з бурильним замком. На корпусі 1 виконано паралельні лиски 10 для накладання ключа, яким обертають наголовник при з'єднанні його різьби 5 з різьбою бурильного замка. Стрижень 3 має виступ 9 з діаметром, більшим за зовнішній діаметр різьби 4, і центральний канал 11, через який порожнина бурильних труб сполучується з зовнішнім простором. Корпус 1 наголовника має площину 12, яка опирається на відповідну площину підйомного елеватора, та циліндричну поверхню 13, що розміщується в корпусі підйомного елеватора. Наявність плоского пазу на верхньому торці стрижня забезпечує можливість створення значного обертального моменту, з яким з'єднуються стрижень і бурильний замок, чим забезпечується надійність закріплення наголовника на бурильному замку при переміщенні бурильних труб в випадку закручування підйомного канату. Наявність плоского пазу на нижньому торці стрижня забезпечує можливість попереднього монтажу наголовника шляхом вгвинчування стрижня в корпус з використанням плоского ключа. Наявність ущільнювально 41998 4 го кільця із пружного матеріалу, наприклад, з гуми, та щільного розміщення виступу на стрижні в відповідній виточці в корпусі наголовника створюють надійну ізоляцію різьбового з'єднання стрижня з корпусом, чим забезпечується захист різьби від забруднення буровим розчином і надійність працездатності наголовника. Робота наголовника здійснюється наступним чином. Підготовка до роботи полягає в переміщенні стрижня 2 вверх до контакту нижнього торця корпусу з відповідним торцем стрижня, для чого плоским ключом, який вставляють в нижній паз 8 обертають стрижень проти руху годинникової стрілки, якщо дивитись на нижній торець стрижня. Затим різьбою 5 корпус 1 наголовника з'єднують з різьбою 5 бурильного замка, для чого рожковим ключом, який накладають на лиски 10, обертають корпус за годинниковою стрілкою, якщо дивитись на верхній торець корпусу 1. Після чого плоским ключом, вкладеним в верхній паз 8 у стрижні, обертають стрижень 2 проти годинникової стрілки, якщо дивитись на верхній торець стрижня, до зупинки стрижня при контакті нижнього торця стрижня з бурильним замком. Саме робота наголовника полягає в утриманні колони бурильних труб підйомним елеватором при спуску колони бурильних труб в свердловину і підйомі колони із свердловини. При цьому верхня частина корпусу наголовника знаходиться в отворі елеватора, при чому площина 11 опирається на відповідну площину елеватора, а циліндрична поверхня 12 знаходиться в циліндричній порожнині елеватора. Після завершення спуску бурильної труби в свердловину наголовник від'єднують від бурильного замка, для чого плоским ключом, який вставляють в верхній паз 8 у стрижні, обертають стрижень 2 за часовою стрілкою до завершення контакту його з бурильним замком. Рожковим ключом, накладеним на лиски 10, обертають корпус 1 до повного від'єднання його від бурильного замка. Застосування наголовника для бурильних труб забезпечує високу надійність його використання за рахунок захисту від бруду різьби, що з'єднує стрижень з корпусом, та наявності пазів на торцях стрижня, які сприяють збільшенню обертального моменту при фіксації наголовника на бурильному замку. Робочий ресурс наголовника зросте не менш, ніж в 1,5... 1,6 рази. 5 Комп’ютерна верстка Д. Шеверун 41998 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
