Пристрій для ліквідації аварій з колоною бурильних труб
Номер патенту: 1195
Опубліковано: 15.04.2002
Автори: Розновець Володимир Степанович, Алейнік Сергій Анатолійович, Нагієв Алі Гіясович, Фільов Віктор Миколайович
Формула / Реферат
Пристрій для ліквідації аварій з колоною бурильних труб, що містить циліндричний корпус із обсадних труб та кільцевий фрезер, який відрізняється тим, що, в нижній частині корпусу встановлено патрубок з приєднаним до нього кільцевим фрезером, а всередині патрубка встановлено перехідних на стрічковій різі зв'язаний з напрямною.
Текст

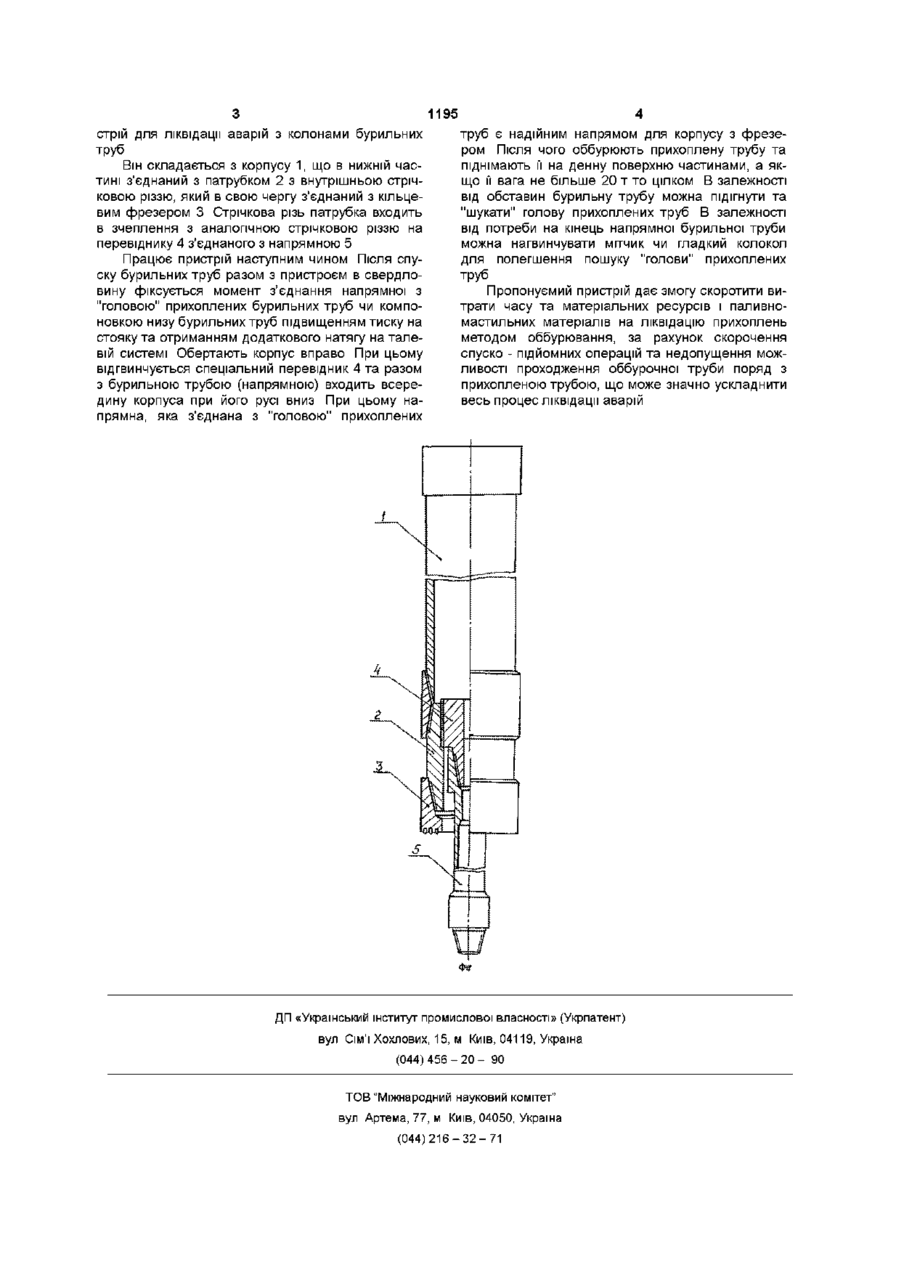

Пристрій для ліквідації аварій з колоною бурильних труб, що містить циліндричний корпус із обсадних труб та кільцевий фрезер, який відрізняється тим, що, в нижній частині корпусу встановлено патрубок з приєднаним до нього кільцевим фрезером, а всередині патрубка встановлено перехідних на стрічковій різі зв'язаний з напрямною Корисна модель відноситься до нафтової та газової промисловості і призначена для ліквідації заклинок та прихоплень компоновок низу бурильної колони невеликої довжини, та підйому їх частинами, які не вдалося звільнити іншими методами і засобами Відомий пристрій для ліквідації аварій з колоною труб в свердловині, який містить циліндричний корпус з фрикційним вловлювачем в нижній частині, встановлену в його порожнині конічну напрямну Фрикційний вловлювач виконаний у вигляді гладкого колокола, в МІСЦІ спряження його конічної поверхні з циліндричною поверхнею корпуса виконана кільцева торовидна канавка, причому зовнішня поверхня в нижній частині виконана конусною, що розширюється до низу Напрямна встановлена в корпусі з можливістю обмеженого осьового переміщення та виконана з осьовим каналом, що перекритий в нижній частині діафраг лони бурильних труб, до яких через перехідник приєднана обсадна труба, а до неї в свою чергу приєднаний кільцевий фрезер, яким і оббурюють прихоплену бурильну колону Пропускний отвір кільцевого фрезера трохи більший за діаметр (ЗОВНІШНІЙ) прихопленої бурильної колони (див Інструкцію по попередженню основних видів аварій і вибору методів їх ліквідації при бурінні свердловин підприємствами AT "Укргазпром", Харків, 2000 рік стор 108-109 п 3 1 8, п п 3 1 8 4, 3 1 8 5) Недоліком даного пристрою є неможливість одночасного оббурювання та підйому частинами прихоплених бурильних колон, та центрування оббурочної колони по голові прихопленої бурильної колони Задачею цієї корисної моделі є підвищення ефективності роботи при виконанні аварійно ловильно - оббурюючих робіт, полегшення ліквідації прихоплень, скорочення часу на аварійні роботи та зменшення спуско - підйомних операцій під час даних робіт Для вирішення поставленої задачі в пристрої для ліквідації аварій з колонами бурильних труб, що містить корпус, із обсадних труб та кільцевий фрезер згідно корисної моделі, в нижній частині корпуса установлено патрубок з приєднаним до нього кільцевим фрезером, а всередині патрубка встановлено перехідник на стрічковій різі зв'язаний з напрямною Стрічкова різь зчеплена з аналогічною різзю на напрямній При цьому після їх роз'єднання напрямна має можливість рухатись всередину корпусу На приведеному кресленні зображено при мою, над нею в СТІНЦІ напрямної розташовано со пло (див а с № 1294978 МПК 4Е 21В 31/107 від 13 08 85, опубл 07 03 87 Бюл №9) Недоліком даного пристрою с неможливість його застосування у випадку виникнення так званого "глухого" прихоплення, коли прихоплена частина бурильної колони не звільнюється під дією ударно - хвильового навантаження, і потрібно проводити оббурюючи роботи прихопленої бурильної колони з одночасним витягуванням оббуреної частини Найбільш близьким за технічною сутністю до даного пристрою с пристрій для оббурювання прихоплених бурильних колон, що складається з ко ю 1195 стрій для ліквідації аварій з колонами бурильних труб Він складається з корпусу 1, що в нижній частині з'єднаний з патрубком 2 з внутрішньою стрічковою різзю, який в свою чергу з'єднаний з кільцевим фрезером 3 Стрічкова різь патрубка входить в зчеплення з аналогічною стрічковою різзю на перевіднику 4 з'єднаного з напрямною 5 Працює пристрій наступним чином Після спуску бурильних труб разом з пристроєм в свердловину фіксується момент з'єднання напрямної з "головою" прихоплених бурильних труб чи компоновкою низу бурильних труб підвищенням тиску на стояку та отриманням додаткового натягу на талевій системі Обертають корпус вправо При цьому відгвинчується спеціальний перевідник 4 та разом з бурильною трубою (напрямною) входить всередину корпуса при його русі вниз При цьому напрямна, яка з'єднана з "головою" прихоплених труб є надійним напрямом для корпусу з фрезером Після ЧОГО оббурюють прихоплену трубу та піднімають її на денну поверхню частинами, а якщо її вага не більше 20 т то цілком В залежності від обставин бурильну трубу можна підігнути та "шукати" голову прихоплених труб В залежності від потреби на кінець напрямної бурильної труби можна нагвинчувати мітчик чи гладкий колокол для полегшення пошуку "голови" прихоплених труб Пропонуємии пристрій дає змогускоротити витрати часу та матеріальних ресурсів і паливномастильних матеріалів на ліквідацію прихоплень методом оббурювання, за рахунок скорочення спуско - підйомних операцій та недопущення можливості проходження оббурочної труби поряд з прихопленою трубою, що може значно ускладнити весь процес ліквідації аварій ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
