Спосіб кріплення гірничих виробок

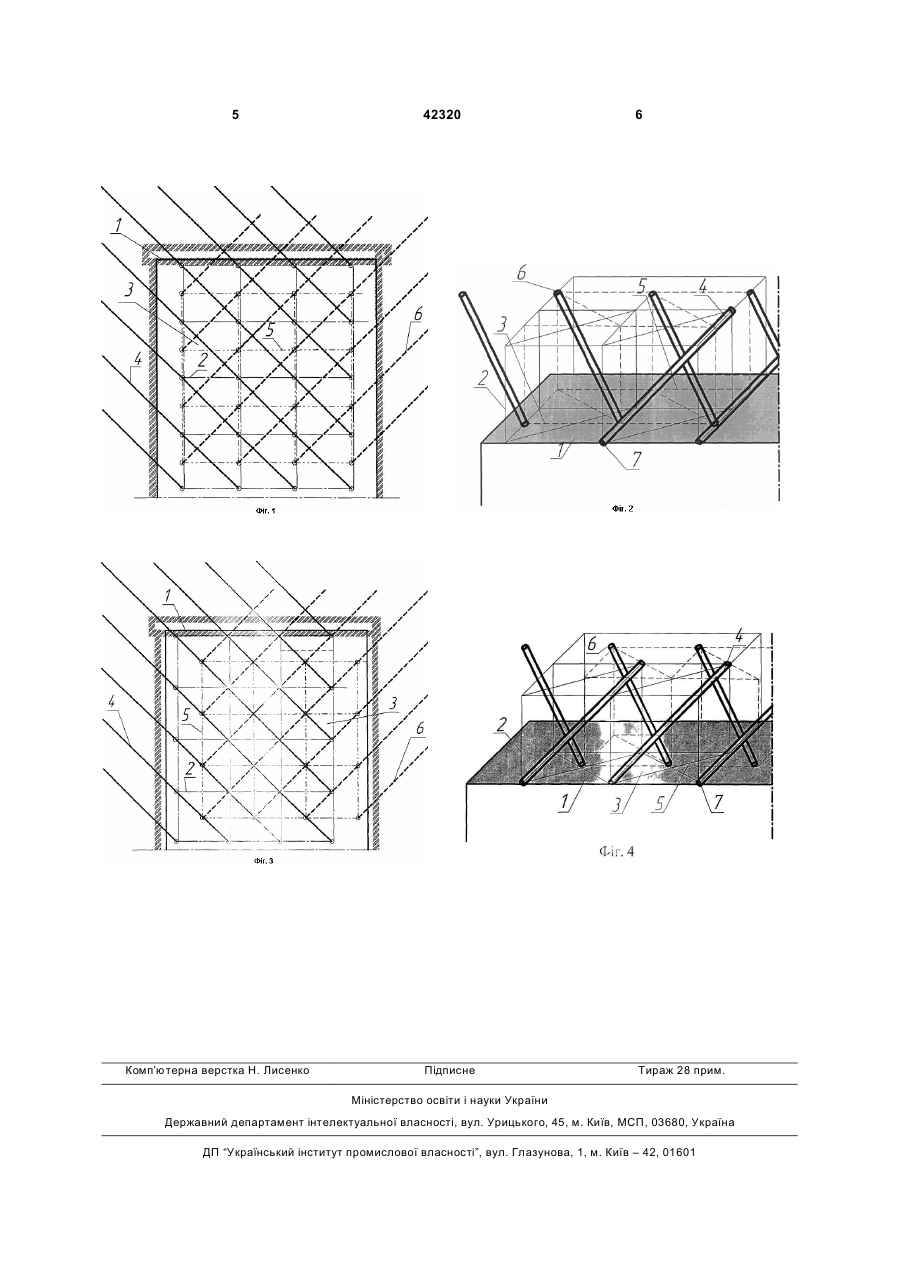

1. Спосіб кріплення гірничих виробок, що включає розмічування масиву навколо виробки у вигляді основної сітки з квадратів, одна сторона яких паралельна поздовжній осі виробки, друга лінійно апроксимує контур поперечного перетину, буріння шпурів з нахилом у сторону вибою вироб 3 Відомий спосіб не забезпечує досягнення необхідного технічного результату з наступних причин. При реалізації даного способу-аналогу устя кількох шпурів можуть співпадати з однією вершиною, також шпури бурять по діагоналям куба, які перетинаються. Це значно ускладнює процес буріння, бо складно з однієї точки пробурити два шпури при цьому так, щоб вони не перетиналися з іншими шпурами. Навіть якщо це вдається технічно здійснити, то створюються заанкеровані та незаанкеровані зони, які чергуються. Це призводить до руйнування порід покрівлі у межах незаанкерованих зон та їх обвалень у виробці, що знижує її стійкість у цілому. Із-за того, що буріння шпурів здійснюється тільки за основною сіткою без можливості її зміщення, поздовж виробки створюється область заанкерованих зон у формі плити, причому ця плита створена з заанкерованих дільниць у формі кубів. При цьому сусідні куби не зв'язані між собою анкерним кріпленням. Це призводить до того, що поздовж виробки не створюється суцільна просторова порідно-анкерна конструкція. В основу корисної моделі поставлена задача вдосконалення способу охорони виробки, в якому за рахунок особливого розташування анкерного кріплення, забезпечується полегшення процесу буріння, уникнення незаанкернованих зон, що приводить до створення навколо виробки міцного суцільного порідно-анкерного кріплення-оболонки вільної форми. Поставлена задача вирішується тим, що спосіб кріплення гірничих виробок включає розмічування масиву навколо виробки у вигляді основної сітки з квадратів, одна сторона яких паралельна поздовжній осі виробки, друга - лінійно апроксимує контур поперечного перетину, буріння шпурів з нахилом у сторону вибою виробки у вершинах квадратів по діагоналям кубів, для яких квадрати є граннями, та встановлення анкерного кріплення, згідно корисної моделі, в масиві навколо виробки розмічають допоміжну сітку з квадратів, а буріння шпурів допоміжній сітці здійснюють у напрямку, протилежно спрямованому напрямку буріння в основній сітці відносно перетину виробки. Доцільно допоміжну сітку зміщувати на 0,450,50 довжини сторони квадрату. Доцільно допоміжну сітку зміщувати так, що точки перетину діагоналей квадратів у основній сітці є вершинами квадратів у допоміжній сітці. При зміщенні допоміжної сітки вздовж поздовжньої осі виробки на відстань менш, ніж на 0,45 довжини сторони квадрату підвищується щільність встановлення анкерного кріплення, призводить до необґрунтованого збільшення витрат на кріплення виробок, що економічно недоцільно. При зміщенні допоміжної сітки шпурів на відстань більш, ніж на 0,50 довжини сторони квадрату з'являються незаанкеровані зони і, як наслідок, неможливо створити міцну суцільну порідно-анкерну кріпленняоболонку. 42320 4 Сутність способу пояснюється кресленням, де на Фіг.1, 2, відповідно, зображені вид зверху та загальний вид кріплення гірничих виробок, при якому допоміжну сітку зміщують на 0,45-0,50 сторони квадрату; на Фіг.3, 4 -відповідно, вид зверху та загальний вид кріплення гірничих виробок, при якому допоміжну сітку зміщують так, що точки перетину діагоналей квадратів у основній сітці є вершинами квадратів у допоміжній сітці. На Фіг.1, 2, 3, 4 показані гірнича виробка 1, основна сітка 2, квадрат 3, шпур основної сітки 4, допоміжна сітка 5, шпури допоміжної сітки 6, анкерне кріплення 7. Пропонований спосіб здійснюють наступним чином. Приклад згідно пункту 2 формули. Масив навколо гірничої виробки 1 прямокутного поперечного перетину з шириною у покрівлі 3,5м розмічують у вигляді основної сітки 2 з квадратів 3, одна сторона яких паралельна поздовжній осі виробки, друга - лінійно апроксимує контур поперечного перетину. Сторона квадратів 3 дорівнює 1м. Далі масив розмічують на допоміжну сітку 5 з квадратів 3 розміром 1×1м, яку зміщують вздовж поздовжньої осі виробки відносно основної сітки на 0,5м. Шпури основної сітки 4 глибиною 2,5м бурять з нахилом у сторону вибою виробки 1 у вершинах квадратів 3 основної сітки 2 по діагоналям кубів, для яких квадрати 3 є гранями. При цьому шпури основної сітки 4 бурять так, що вони паралельні між собою. Далі аналогічно бурять шпури допоміжної сітки 6 у вершинах квадратів 3 допоміжної сітки 5 по діагоналям кубів, для яких квадрати 3 допоміжної сітки 5 є гранями, але шпури допоміжної сітки 6 бурять у напрямку, протилежно спрямованому напрямку буріння в основній сітці 2 відносно перетину виробки 1. При цьому шпури допоміжної сітки 6 бурять так, що вони паралельні між собою. В пробурені шпури 4, 6 встановлюють анкерне кріплення 7 з використанням закріплюючої речовини. Приклад згідно пункту 3 формули. Масив навколо гірничої виробки 1 прямокутного поперечного перетину з шириною у покрівлі 4,5м розмічують у вигляді основної сітки 2 з квадратів 3 аналогічно за прикладом по пункту 2. На етапі розмічування масиву на допоміжну сітку 5 з квадратів 3 розміром 1×1м, допоміжну сітку 5 зміщують у сторону вибою виробки 1 так, що точки перетину діагоналей квадратів 3 у основній сітці 2 є вершинами квадратів 3 у допоміжній сітці 5. Далі процес буріння в основних і допоміжних сітках 2,5 та установку анкерного кріплення 7 виконують аналогічно за прикладом по пункту 2. Таке розташування анкерного кріплення полегшує процес буріння, а також забезпечує відсутність незаанкернованих зон, що приводить до рівномірного армування порід. Це дозволяє створити навколо виробки міцного суцільного порідноанкерного кріплення-оболонки вільної форми. 5 Комп’ютерна верстка Н. Лиcенко 42320 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
