Спосіб підготовки і стабілізації нафти

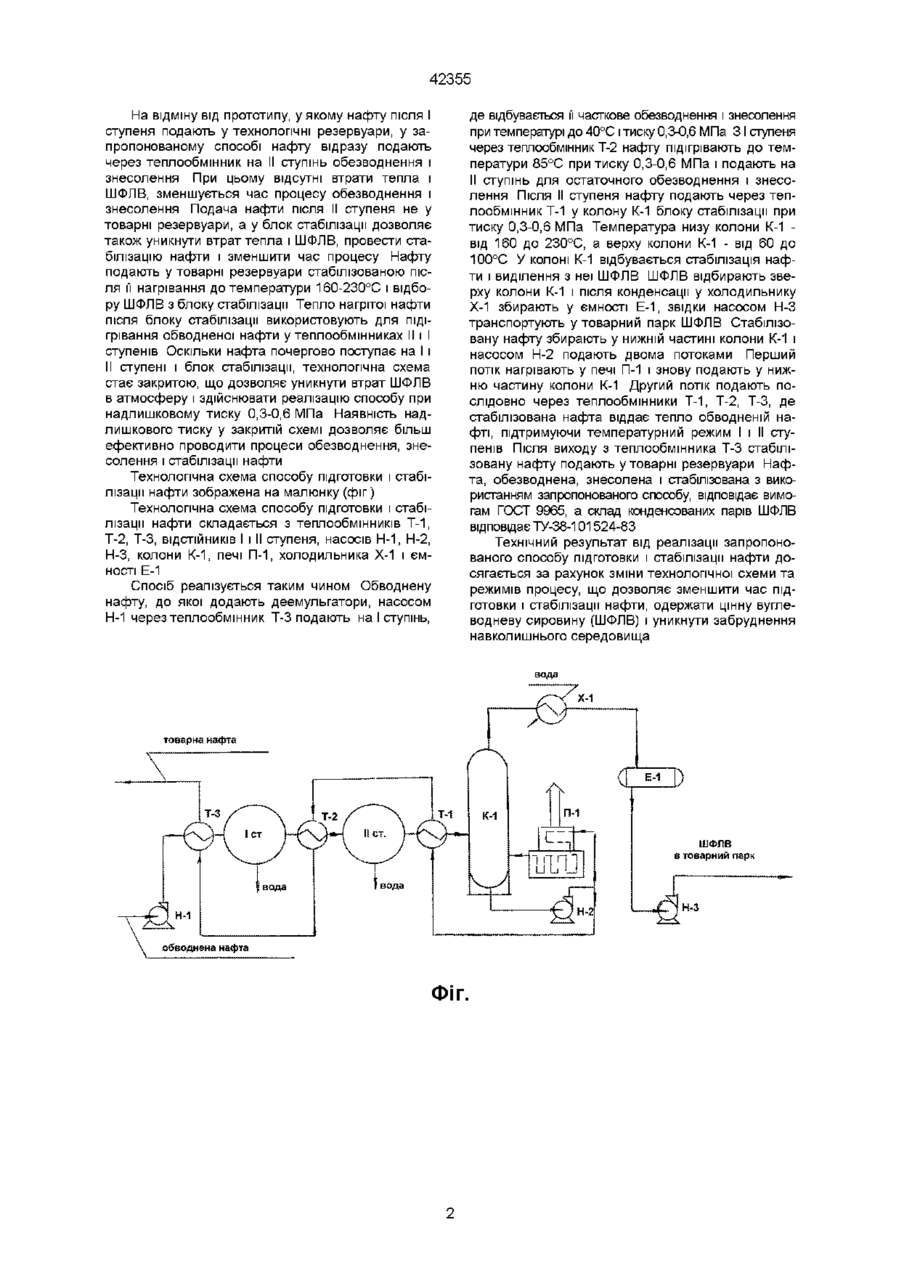

Спосіб підготовки і стабілізації нафти, що включає процес обезводнення і знесолення нафти термохімічним методом, який відрізняється тим, що обезводнення і знесолення нафти проводять при нагріванні до температури 85°С та надлишковому тиску 0,3-0,6 МПа, додатково проводять стабілізацію нафти при температурі 160-230°С та надлишковому тиску 0,3-0,6 МПа і здійснюють відбір широкої фракції легких вуглеводнів Винахід, що пропонується, відноситься до нафтовидобувної промисловості, зокрема, до способів підготовки і стабілізації нафти ВІДОМІ способи і технологічні схеми підготовки нафти, які передбачають її обезводнення і знесолення шляхом нагрівання нафти з наступним відстоюванням в технологічних резервуарах, повторне нагрівання і відстоювання у товарних резервуарах (Тронов В П , Разрушение эмульсий при добыче нефти - М Недра, 1974) їх недоліком є досить значний час підготовки нафти за рахунок и відстоювання у резервуарах і втрати широких фракцій легких вуглеводнів (ШФЛВ) у процесі підготовки нафти Найбільш близьким до способу, що пропонується, за сукупністю ознак, є спосіб підготовки нафти термохімічним методом (Термохімічна установка по ПІДГОТОВЦІ нафти Технологія і проект Проектно-конструкторського технологічного інституту - м Івано-Франківськ, 1960) За відомим способом нафту подають на І ступінь обезводнення і знесолення, де вона частково обезводнюється і знесолюється З І ступеня нафту подають у технологічні резервуари, де вона втрачає широку фракцію легких вуглеводнів через дихальні клапани резервуарів 3 технологічних резервуарів нафту подають через теплообмінник, де її нагрівають до температури 60°С, на II ступінь обезводнення і знесолення Після II ступеня нафта поступає у товарні резервуари, де знову втрачається широка фракція легких вуглеводнів Недоліком відомого способу є те, що у процесі підготовки нафта поступає у технологічні і товарні резервуари, де відбувається її відстоювання, випаровування ШФЛВ Це призводить до втрати цінної вуглеводневої сировини (ШФЛВ), забруднення навколишнього середовища і збільшення часу підготовки нафти Крім того, у даному способі відсутня стабілізація нафти і є великі втрати тепла у резервуарах В основу винаходу покладено завдання створення способу підготовки і стабілізації нафти, який за рахунок зміни технологічної схеми та режимів процесу, дозволяє зменшити час підготовки і стабілізації нафти, одержати цінну вуглеводневу сировину (ШФЛВ) і уникнути забруднення навколишнього середовища Суть запропонованого винаходу полягає в тому, що у способі підготовки і стабілізації нафти, що включає процес обезводнення і знесолення нафти термохімічним методом, обезводнення і знесолення нафти проводять при нагріванні до температури 85°С та надлишковому тиску 0,3-0,6 МПа, додатково проводять стабілізацію нафти при температурі 160230°С та надлишковому тиску 0,3-0,6 МПа і здійснюють відбір широкої фракції легких вуглеводнів Суттєвими ВІДМІННИМИ ознаками способу є те, що обезводнення і знесолення нафти проводять при нагріванні до температури 85 С та надлишковому тиску 0,3-0,6 МПа, додатково проводять стабілізацію нафти при температурі 160-230°С та надлишковому тиску 0,3-0,6 МПа і здійснюють відбір широкої фракції легких вуглеводнів ю ю СО 42355 На відміну від прототипу, у якому нафту після І ступеня подають у технологічні резервуари, у запропонованому способі нафту відразу подають через теплообмінник на II ступінь обезводнення і знесолення При цьому відсутні втрати тепла і ШФЛВ, зменшується час процесу обезводнення і знесолення Подача нафти після II ступеня не у товарні резервуари, а у блок стабілізації дозволяє також уникнути втрат тепла і ШФЛВ, провести стабілізацію нафти і зменшити час процесу Нафту подають у товарні резервуари стабілізованою після її нагрівання до температури 160-230°С і відбору ШФЛВ з блоку стабілізації Тепло нагрітої нафти після блоку стабілізації використовують для підігрівання обводненої нафти у теплообмінниках II і І ступенів Оскільки нафта почергово поступає на І і II ступені і блок стабілізації, технологічна схема стає закритою, що дозволяє уникнути втрат ШФЛВ в атмосферу і здійснювати реалізацію способу при надлишковому тиску 0,3-0,6 МПа Наявність надлишкового тиску у закритій схемі дозволяє більш ефективно проводити процеси обезводнення, знесолення і стабілізації нафти Технологічна схема способу підготовки і стабілізації нафти зображена на малюнку (фіг) Технологічна схема способу підготовки і стабілізації нафти складається з теплообмінників Т-1, Т-2, Т-3, ВІДСТІЙНИКІВ І і II ступеня, насосів Н-1, Н-2, Н-3, колони К-1, печі П-1, холодильника Х-1 і ємності Е-1 Спосіб реалізується таким чином Обводнену нафту, до якої додають деемульгатори, насосом Н-1 через теплообмінник Т-3 подають на І ступінь, де відбувається и часткове обезводнення і знесолення при температурі до 40°С і тиску 0,3-0,6 МПа З І ступеня через теплообмінник Т-2 нафту підігрівають до температури 85°С при тиску 0,3-0,6 МПа і подають на II ступінь для остаточного обезводнення і знесолення Після II ступеня нафту подають через теплообмінник Т-1 у колону К-1 блоку стабілізації при тиску 0,3-0,6 МПа Температура низу колони К-1 від 160 до 230°С, а верху колони К-1 - від 60 до 100°С У колоні К-1 відбувається стабілізація нафти і виділення з неї ШФЛВ ШФЛВ відбирають зверху колони К-1 і після конденсації у холодильнику Х-1 збирають у ємності Е-1, звідки насосом Н-3 транспортують у товарний парк ШФЛВ Стабілізовану нафту збирають у нижній частині колони К-1 і насосом Н-2 подають двома потоками Перший потік нагрівають у печі П-1 і знову подають у нижню частину колони К-1 Другий потік подають послідовно через теплообмінники Т-1, Т-2, Т-3, де стабілізована нафта віддає тепло обводненій нафті, підтримуючи температурний режим І і II ступенів Після виходу з теплообмінника Т-3 стабілізовану нафту подають у товарні резервуари Нафта, обезводнена, знесолена і стабілізована з використанням запропонованого способу, відповідає вимогам ГОСТ 9965, а склад конденсованих парів ШФЛВ відповідає ТУ-38-101524-83 Технічний результат від реалізації запропонованого способу підготовки і стабілізації нафти досягається за рахунок зміни технологічної схеми та режимів процесу, що дозволяє зменшити час підготовки і стабілізації нафти, одержати цінну вуглеводневу сировину (ШФЛВ) і уникнути забруднення навколишнього середовища вода товарна нафта ШФЛВ в товарний парк Н-3 ФІГ. 42355 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
