Віброударне робоче обладнання для зрізання оголовків залізобетонних паль

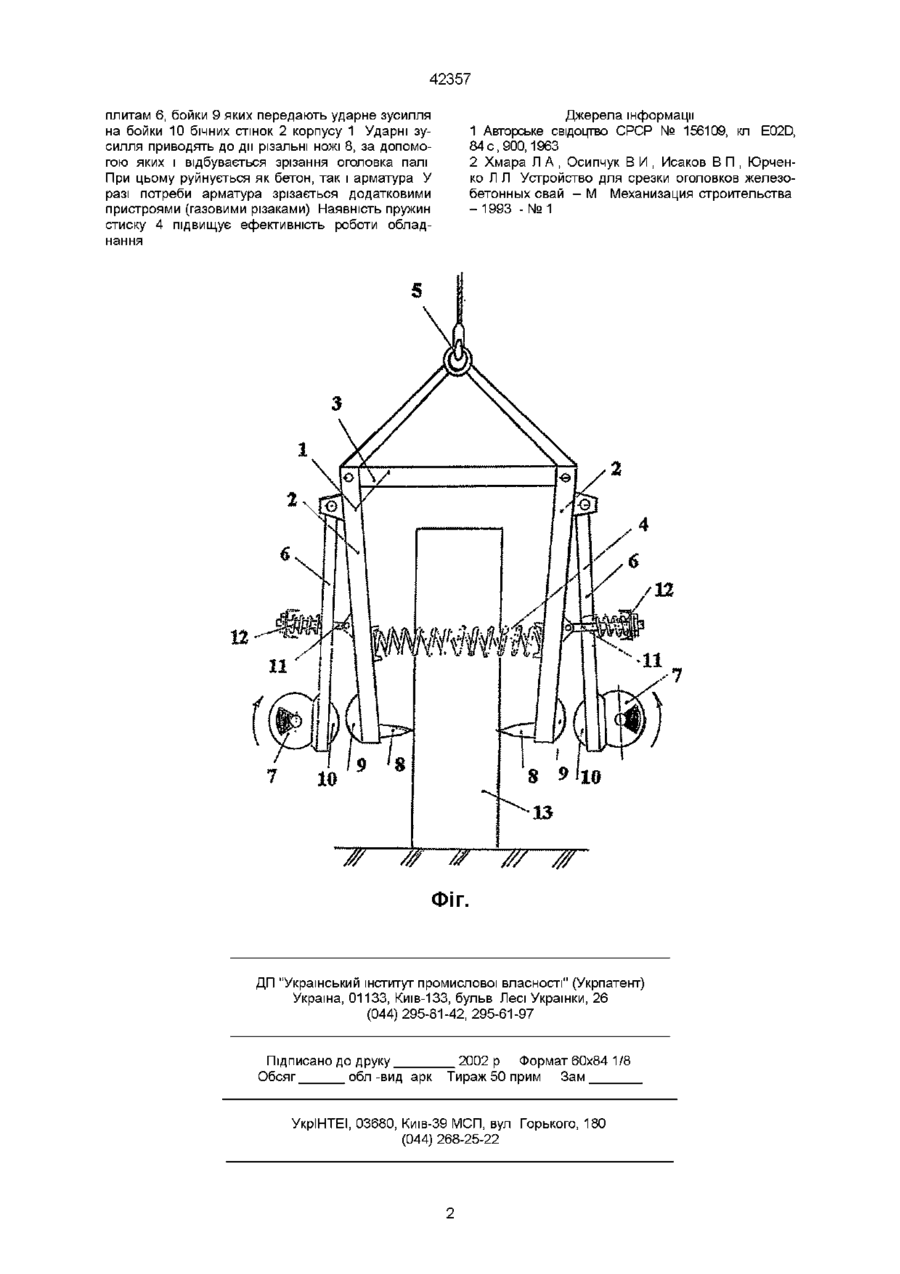

Віброударне робоче обладнання для зрізання оголовків залізобетонних паль, що містить корпус з підйомним пристроєм та різальними ножами, яке відрізняється тим, що бічні стінки корпусу шарнірно приєднані до його верхньої частини та зв'язані між собою пружинами стиску, при цьому різальні ножі розміщені в нижній частині бічних стінок корпусу, на ЗОВНІШНІЙ поверхні яких шарнірно змонтовані плити з встановленими на них вібраторами направлених коливань Винахід стосується будівництва і, зокрема, будівельних робіт по спорудженню фундаментів з використанням пальта їх зрізанням до проектного розміру Існує обладнання для зрізання оголовків залізобетонних паль у вигляді корпусу з захватами, клинами та гідроциліндрами їх переміщення Недоліком цього обладнання є недостатня продуктивність і значна енергоємність процесу зрізання паль [1] Найбільш близькою до запропонованої конструкції є робоче обладнання для зрізання оголовків залізобетонних паль, до складу якого входить замкнутий металевий корпус, рухомий та нерухомий клини, рухомий та нерухомий різальні ножі, два гідроциліндри та підйомний пристрій [2] Недоліком такої конструкції робочого обладнання є висока енергоємність процесу руйнування паль за рахунок зусилля стиску Основою винаходу є задача вдосконалення робочого обладнання, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих елементів зменшується енергоємність зрізання оголовків залізобетонних паль Поставлена задача вирішується тим, що у віброударному робочому обладнанні для зрізання оголовків залізобетонних паль, яке містить корпус з підйомним пристроєм, згідно з винаходом, бічні стінки корпусу шарнірно приєднані до його верх ньої частини та зв'язані між собою пружинами стиску, при цьому різальні ножі розміщені в нижній частині бічних стінок корпусу, на ЗОВНІШНІЙ поверхні яких шарнірно змонтовані плити з встановленими на них вібраторами направлених коливань Суть винаходу пояснюється кресленням (фіг), де зображене віброударне робоче обладнання для зрізання оголовків залізобетонних паль, загальний вигляд Робоче обладнання має корпус 1, бічні стінки 2 якого шарнірно монтуються до його верхньої частини 3 БІЧНІ СТІНКИ 2 між собою зв'язані пружинами стиску 4 На верхній частині 3 корпусу 1 змонтований підйомний пристрій 5 До ЗОВНІШНІХ поверхонь бічних стінок 2 шарнірно приєднані плити 6 з встановленими на них вібраторами направлених коливань 7 На внутрішніх поверхнях бічних стінок 2 закріплені різальні ножі 8, а на ЗОВНІШНІХ поверхнях бічних стінок 2 встановлені бойки 9 Бойки 10 встановлені на плитах 6, зв'язаних з бічними стінками 2 важелями 11 та пружними елементами 12 Робота обладнання здійснюється таким чином Корпус 1 обладнання заводять на палю 13, оголовок якої потрібно зрізати так, щоб вона опинилася між бічними стінками 2 корпусу 1 Обладнання опускають на потрібну висоту за допомогою підйомного пристрою 5 При включення вібраторів під дією віброзусилля амплітуда коливань зростає за рахунок пружних елементів 12 і передається 1 ю СО 42357 плитам 6, бойки 9 яких передають ударне зусилля на бойки 10 бічних стінок 2 корпусу 1 Ударні зусилля приводять до дії різальні ножі 8, за допомогою яких і відбувається зрізання оголовка палі При цьому руйнується як бетон, так і арматура У разі потреби арматура зрізається додатковими пристроями (газовими різаками) Наявність пружин стиску 4 підвищує ефективність роботи обладнання Джерела інформації 1 Авторське свідоцтво СРСР № 156109, кп E02D, 84с, 900,1963 2 Хмара Л А , Осипчук В И , Исаков В П , Юрченко Л Л Устройство для срезки оголовков железобетонных свай - М Механизация строительства -1993 - № 1 5 ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
