Пристрій для вирощування теплолюбних культур (мікротеплиця)

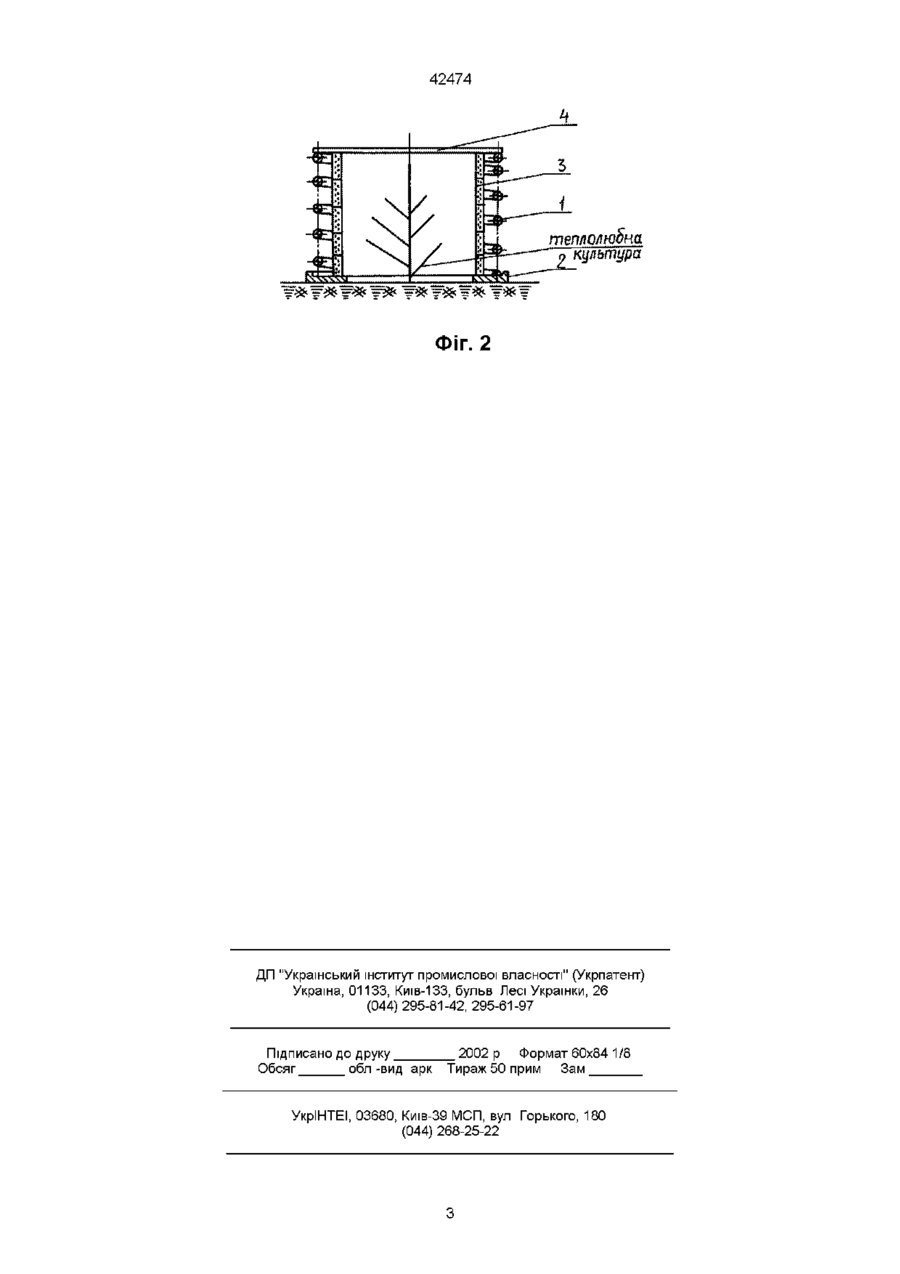

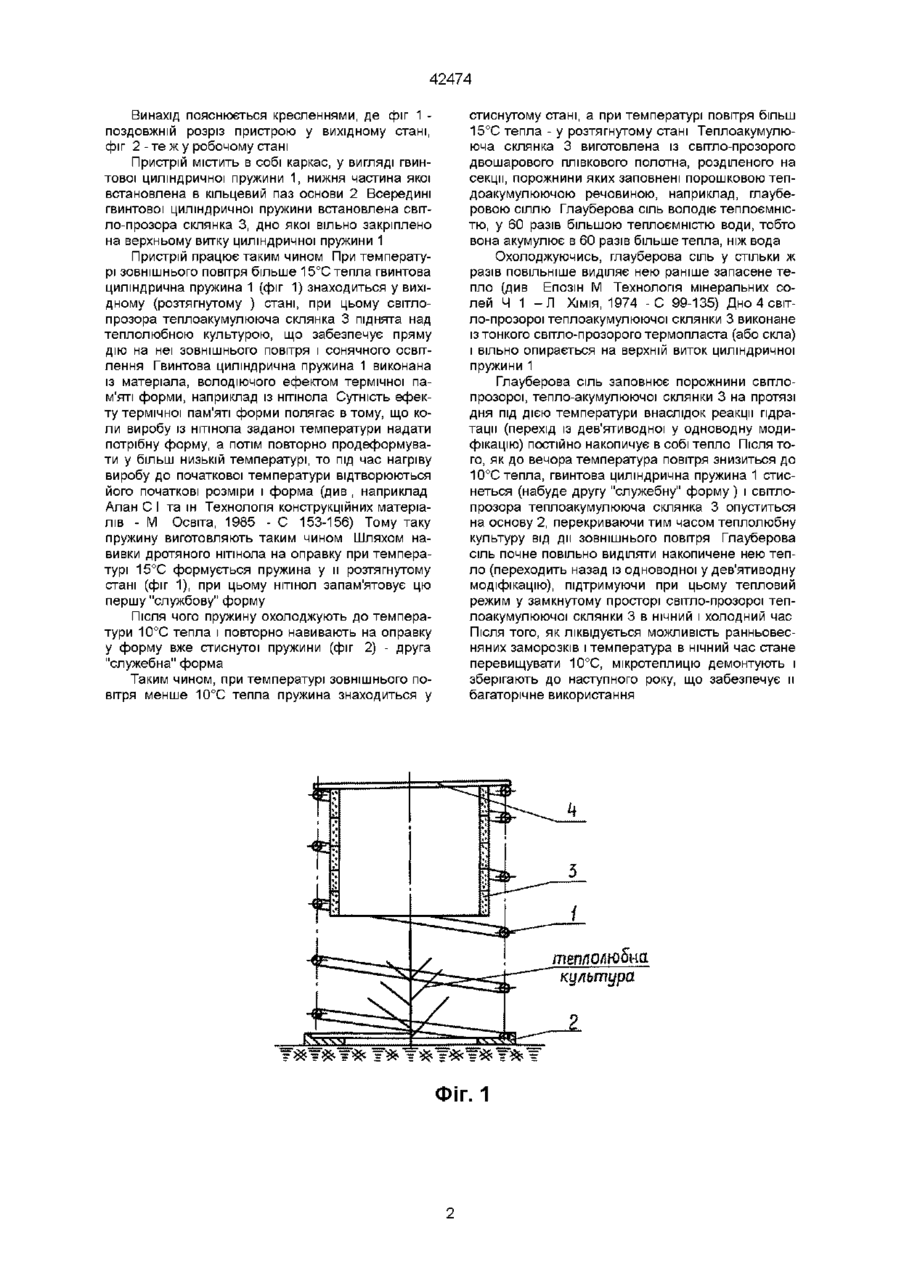

1 Пристрій для вирощування теплолюбних культур (мікротеплиця), із встановленим в основі каркасом у вигляді гвинтової циліндричної пружини, світлопрозорим покриттям і системою обігріву, який відрізняється тим, що гвинтова циліндрична пружина виконана з матеріалу, що має ефект термічної пам'яті форми 2 Пристрій за п 1, який відрізняється тим, що світлопрозоре покриття виконане у вигляді розміщеної всередині пружини теплоакумулюючої склянки, дно якої закріплено на верхньому витку пружини Винахід відноситься до сільского господарства, переважно до овочівництва у відкритому грунті і може бути використано в колективному садівництві ВІДОМІ різні за конструктивним рішенням весняні культиваційні спорудження -теплиці і малогабаритні накриття, з установленим на основі каркасом, світло-прозорим покриттям, системою вентиляції і обігріву (див Справочник по овочівництву - Л Колос, 1982 -С 218-221) Культиваційні спорудження вимагають ужарку погоду їх розкриття і провітрювання Викликано це тим, що температура всередині культиваційних споруджень у сонячні дні підвищується до 40-50°С, що приводить до перегріву рослин та їх гноблення Крім того, відносна вологість повітря під плівочним накриттям нерідко доходить до 90-100%, що викликає появу на внутрішній поверхні внаслідок конденсації крапель води і, отже, поширення різних грибкових захворювань рослин Провітрювання теплиць здійснюють або зняттям накриття з каркаса, частіше всього вручну, або ж з допомогою спеціальних пристроїв (а с СРСР № 121073, 1985, № 1389724, 1986, № 1602414, 1990, № 1635944, 1991 та ш) №1506042, 1988, № 1628953) Таким чином, потреба в спеціальних пристроях по розкриттю та обогріву теплиць ускладнює їх конструкції і обслуговування Відома також теплиця, прийнята авторами за прототип, з установленим на основі каркасом, світлопрозорим покриттям і системою обігріву (а с СРСР № 1517847, 1988) Провітрювання такої теплиці здійснюється її розкриттям Для обігріву теплиці по периметру каркаса розташований зігріваючий повітряновід-з'єднуючий з гелюколектором Постачальна гідропонна система обігрівається трубопроводом, заповненим теплоакумулюючою речовиною і також з'єднаною з гелюколектором Указана теплиця володіє тими ж недоліками, що і аналоги, тобто складна по конструкції і в обслуговуванні В основу винаходу поставлена задача створити такий пристрій для вирощування теплолюбивих культур, який забезпечить зниження трудовитрат під час експлуатації, спростить конструкцію Вирішення вказаної задачі забезпечується цим винаходом і складається втому, що у пристрої для вирощування теплолюбивих культур (мікротеплиця), з установленим на основі каркасом у вигляді гвинтової циліндричної пружини, світлопрозорим покриттям і системою обігріву, гвинтова циліндрична пружина виконана з матеріалу, володіючого ефектом термічної пам'яті форми Світлопрозоре покриття виконано у вигляді розміщеної всередині пружини теплоакумулюючої склянки, дно якої закріплено на верхньому витку пружини Крім того, оскільки плівочне накриття не запобігає загибелі теплолюбивих рослин від ранньовесняних заморозків (вже при температурі -2°С), то необхідне їх додаткове накриття (поверх плівки) в нічний час різними утеплюючими матеріалами (мішковиною, СОЛОМ'ЯНИМИ матами та ш) або ж примшення яких-небудь видів внутрішнього ву - водяного, повітряно-газового (а с №1389724, 1988), електричного (ас №1417833, 1988), сонячного (ас обігріСРСР СРСР СРСР 42474 Винахід пояснюється кресленнями, де фіг 1 поздовжній розріз пристрою у вихідному стані, фіг 2 - те ж у робочому стані Пристрій містить в собі каркас, у вигляді гвинтової циліндричної пружини 1, нижня частина якої встановлена в кільцевий паз основи 2 Всередині гвинтової циліндричної пружини встановлена світло-прозора склянка 3, дно якої вільно закріплено на верхньому витку циліндричної пружини 1 Пристрій працює таким чином При температурі зовнішнього повітря більше 15°С тепла гвинтова циліндрична пружина 1 (фіг 1) знаходиться у вихідному (розтягнутому ) стані, при цьому світлопрозора теплоакумулююча склянка 3 піднята над теплолюбною культурою, що забезпечує пряму дію на неї зовнішнього повітря і сонячного освітлення Гвинтова циліндрична пружина 1 виконана із матеріала, володіючого ефектом термічної пам'яті форми, наприклад із нітшола Сутність ефекту термічної пам'яті форми полягає втому, що коли виробу із нітшола заданої температури надати потрібну форму, а потім повторно продеформувати у більш низькій температурі, то під час нагріву виробу до початкової температури відтворюються його початкові розміри і форма (див , наприклад Алан СІ та ш Технологія конструкційних матеріалів - М Освіта, 1985 - С 153-156) Тому таку пружину виготовляють таким чином Шляхом навивки дротяного нітшола на оправку при температурі 15°С формується пружина у и розтягнутому стані (фіг 1), при цьому НІТІНОЛ запам'ятовує цю першу "службову" форму Після ЧОГО пружину охолоджують до температури 10°С тепла і повторно навивають на оправку у форму вже стиснутої пружини (фіг 2) - друга "служебна" форма Таким чином, при температурі зовнішнього повітря менше 10°С тепла пружина знаходиться у стиснутому стані, а при температурі повітря більш 15°С тепла - у розтягнутому стані Теплоакумулююча склянка 3 виготовлена із світло-прозорого двошарового плівкового полотна, розділеного на секції, порожнини яких заповнені порошковою тепдоакумулюючою речовиною, наприклад, глауберовою сіллю Глауберова сіль володіє теплоємністю, у 60 разів більшою теплоємністю води, тобто вона акумулює в 60 разів більше тепла, ніж вода Охолоджуючись, глауберова сіль у стільки ж разів повільніше виділяє нею раніше запасене тепло (див Епозін М Технологія мінеральних солей Ч 1 - Л ХІМІЯ, 1974 -С 99-135) Дно 4 світло-прозорої теплоакумулюючої склянки 3 виконане із тонкого світло-прозорого термопласта (або скла) і вільно опирається на верхній виток циліндричної пружини 1 Глауберова сіль заповнює порожнини світлопрозорої, тепло-акумулюючої склянки 3 на протязі дня під дією температури внаслідок реакції гідратації (перехід із дев'ятиводної у одноводну модифікацію) постійно накопичує в собі тепло Після того, як до вечора температура повітря знизиться до 10°С тепла, гвинтова циліндрична пружина 1 стиснеться (набуде другу "служебну" форму ) і світлопрозора теплоакумулююча склянка 3 опуститься на основу 2, перекриваючи тим часом теплолюбну культуру від дії зовнішнього повітря Глауберова сіль почне повільно виділяти накопичене нею тепло (переходить назад із одноводної у дев'ятиводну модіфікацію), підтримуючи при цьому тепловий режим у замкнутому просторі світло-прозорої теплоакумулюючої склянки 3 в нічний і холодний час Після ТОГО, ЯК ліквідується можливість ранньовесняних заморозків і температура в нічний час стане перевищувати 10°С, мікротеплицю демонтують і зберігають до наступного року, що забезпечує и багаторічне використання ФІГ. 1 42474 теплолюбна культура Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
