Сифон

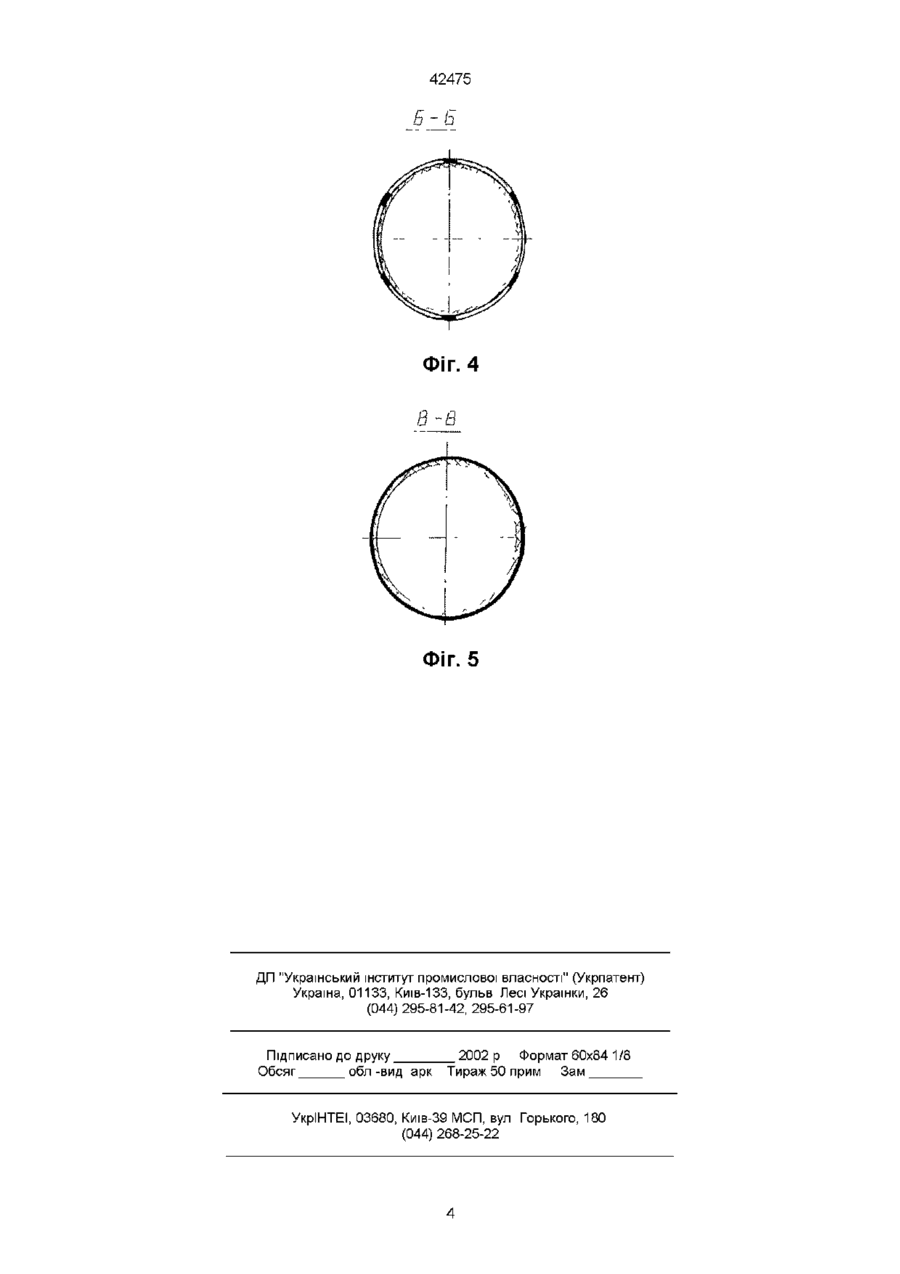

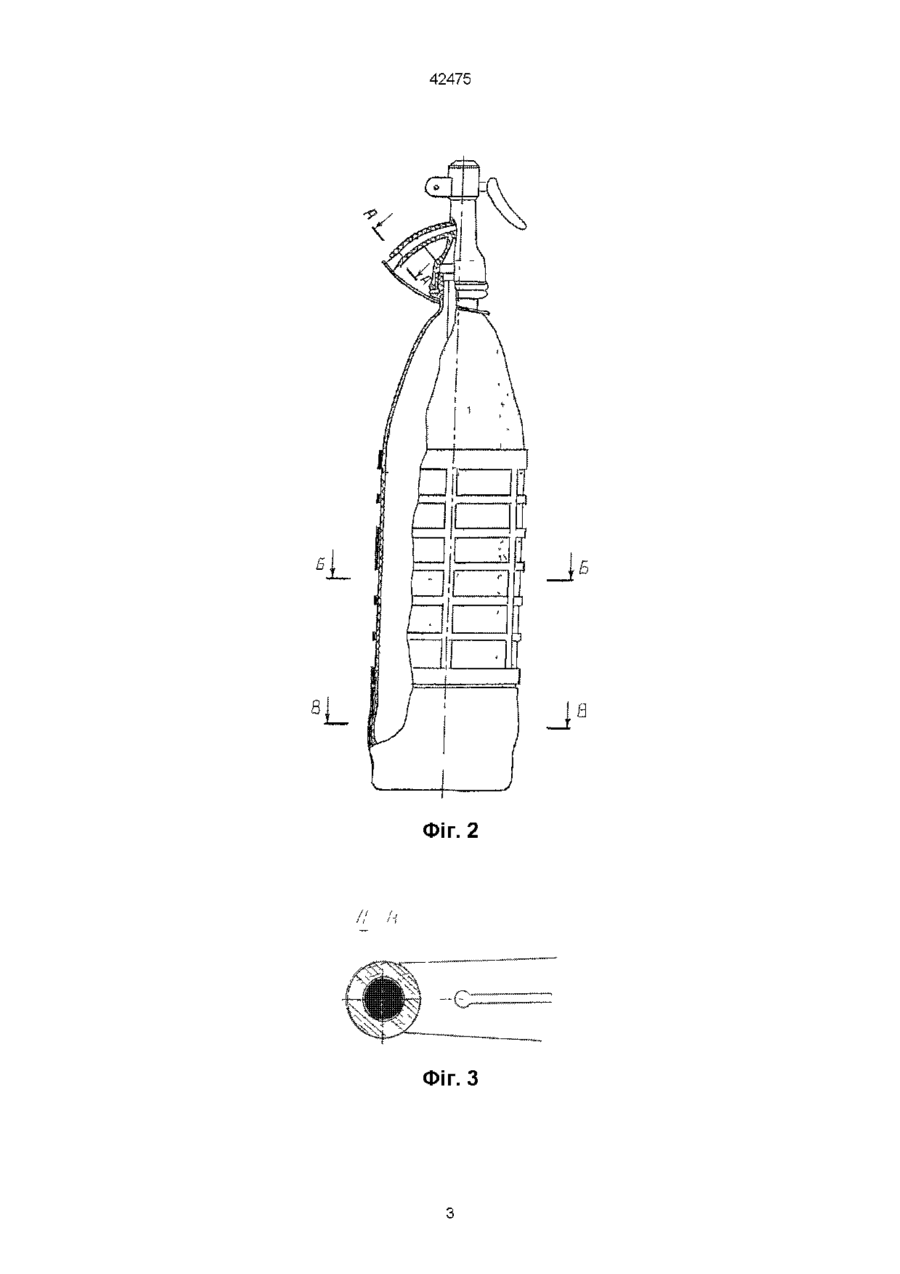

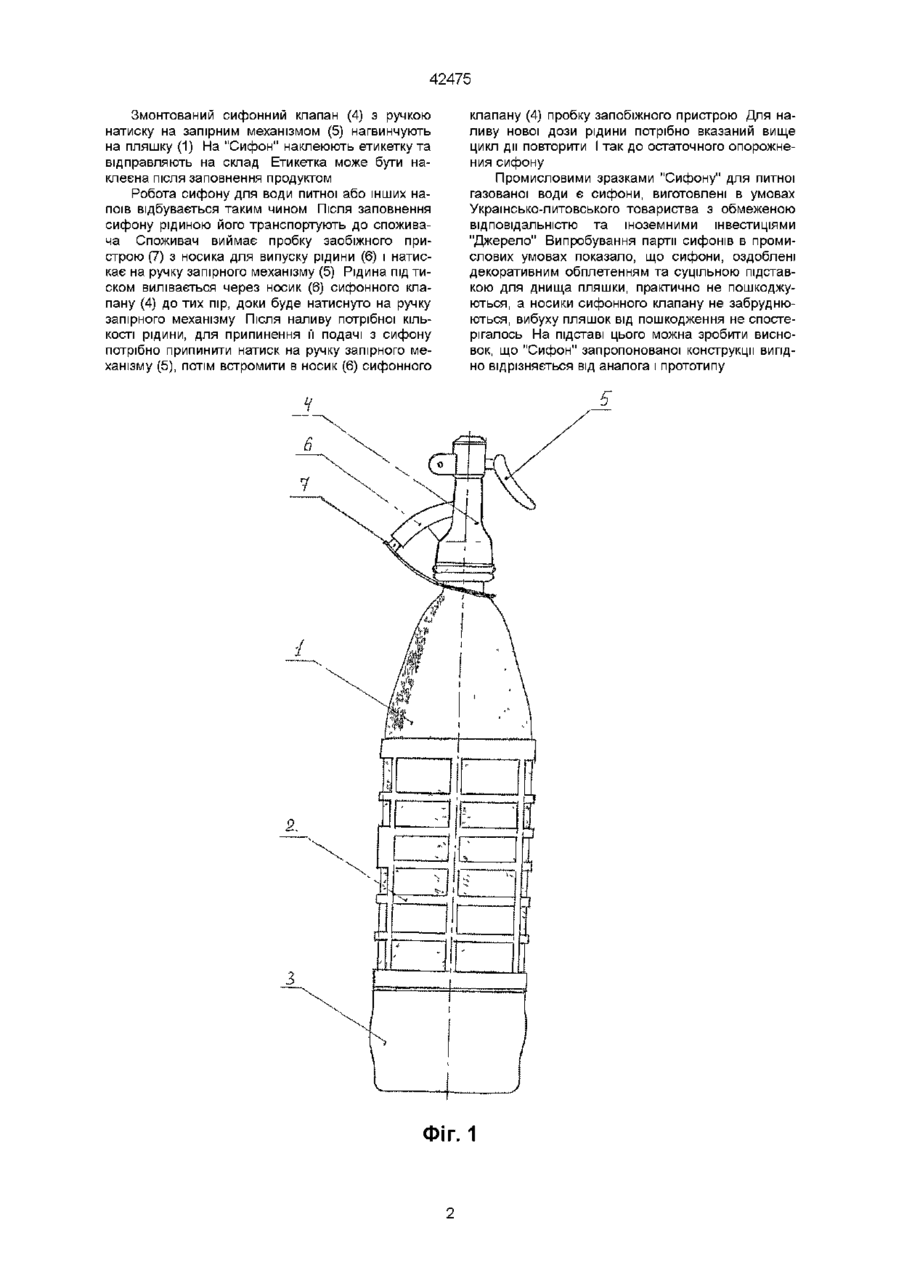

Сифон для води питної пазованої, що включає поліетиленову пляшку, сифонний клапан з ручкою натиску на запірний механізм, який відрізняється тим, що він додатково устаткований пластмасовим декоративним ґратчастим обплетенням та суцільною підставкою для днища пляшки, а також обладнаний пробковим запобіжним пристроєм для носика випуску рідини Винахід відноситься до сифонних ємкостей для води питної, пазованої вуглекислим газом, наповнюваних на конвейєрних розпивочних машинах, він також може бути використаний для наповнення другими напоями та іншими рідинами Уже ВІДОМІ сифони для наповнення газованою водою або напоями виконані у вигляді полімерної пляшки з запірним клапанним механізмом (див , наприклад, патент України на промисловий зразок № 1421, "Сифон" / А В Безмагаричних, заявник Товариство з обмеженою відповідальністю "Балта") - аналог При багаторазовому використанні означеного вище "Сифона" - аналога його поверхня псується, а при транспортуванні та експлуатації забруднюється носик запірного клапаного механізму Від пошкодження нерідко трапляються вибухи корпусу полімерної пляшки Найближчим до винаходу по технічній суті і досягаемому результату є "Сифон" (чотири варианти), захищений патентом України на промисловий зразок № 1460, автор Дітмар Валентініч, заявник Лінде Акцієнгезельшафт, ФРН -прототип Суттєвими недоліками прототипу також є - незахищеність поверхні поліетиленової пляшки, що в процесі використання призводить до виникнення потертості, інших пошкоджень, а загалом втрати товарного вигляду сифону, зниження його МІЦНОСТІ, та довголіття експлуатації, - відсутність запірного пристрою для носика клапанного механізму, який запобігає проникненню пилу і бруду до внутрішньої поверхні запірною механізму Задачею винаходу є розробка приладу захисту поліетиленової пляшки від пошкодження та спосо бу запобігання від забруднення носика запірного клапанного механізму Поставлена задача вирішується за рахунок того, що поліетиленова пляшка додатково оснащена пластмасовим декоративним обплетенням, яке виконане ґратчастим, та суцільною підставкою для днища пляшки, а також обладнання пробковим запобіжним пристроєм для носика клапанного механізму випуску рідини Суть винаходу пояснюється кресленням, де на фіг 1 подано загальний вигляд "Сифону", а на фіг 2 розріз та фіг 3-5 перерізи по А-А, по Б-Б, по В-В Сифон для води питної газованої включає корпус поліетиленової пляшки (1), пластмасове декоративне ґратчасте обплетення (2), суцільну підставку для днища пляшки (3), сифонний клапан (4), ручку натиску на запірний механізм (5), носик для випуску рідини (6), запобіжний пробковий пристрій (7) Заключний етап технології виготовлення "Сифону" для питної води газованої складається з проведення декількох операцій у такій ПОСЛІДОВНОСТІ ПІСЛЯ виготовлення полімерної пляшки (1) і пластмасового декоративного градчастого обплетення (2) та суцільної підставки (3), на нижню частину пляшки (1) одягають суцільну підставку (3), після чого на бокову поверхню полімірної пляшки (1) одягають пластмасове декоративне ґратчасте обплетення Далі на горловину пляшки сифону одягають запобіжний пробковий пристрій (7) За своїми конструктивними можливостями запобіжний пробковий пристрій (7), при виникненні потреби, може бути змонтованим на горловину сифону і через нагвинчений сифонний клапан (4) ю 42475 Змонтований сифонний клапан (4) з ручкою натиску на запірним механізмом (5) нагвинчують на пляшку (1) На "Сифон" наклеюють етикетку та відправляють на склад Етикетка може бути наклеєна після заповнення продуктом Робота сифону для води питної або інших напоїв відбувається таким чином Після заповнення сифону рідиною його транспортують до споживача Споживач виймає пробку заобіжного пристрою (7) з носика для випуску рідини (6) і натискає на ручку запірного механізму (5) Рідина під тиском вилівається через носик (6) сифонного клапану (4) до тих пір, доки буде натиснуто на ручку запірного механізму Після наливу потрібної КІЛЬКОСТІ рідини, для припинення її подачі з сифону потрібно припинити натиск на ручку запірного механізму (5), потім встромити в носик (6) сифонного клапану (4) пробку запобіжного пристрою Для наливу нової дози рідини потрібно вказаний вище цикл дії повторити І так до остаточного опорожнения сифону Промисловими зразками "Сифону" для питної газованої води є сифони, виготовлені в умовах Украінсько-литовського товариства з обмеженою відповідальністю та іноземними інвестиціями "Джерело" Випробування партії сифонів в промислових умовах показало, що сифони, оздоблені декоративним обплетенням та суцільною підставкою для днища пляшки, практично не пошкоджуються, а носики сифонного клапану не забруднюються, вибуху пляшок від пошкодження не спостерігалось На підставі цього можна зробити висновок, що "Сифон" запропонованої конструкції вигідно відрізняється від аналога і прототипу ФІГ. 1 42475 Б В Фіг. 2 II /і Фіг. З Фіг. 5 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
