Пристрій для видалення рідини з свердловини

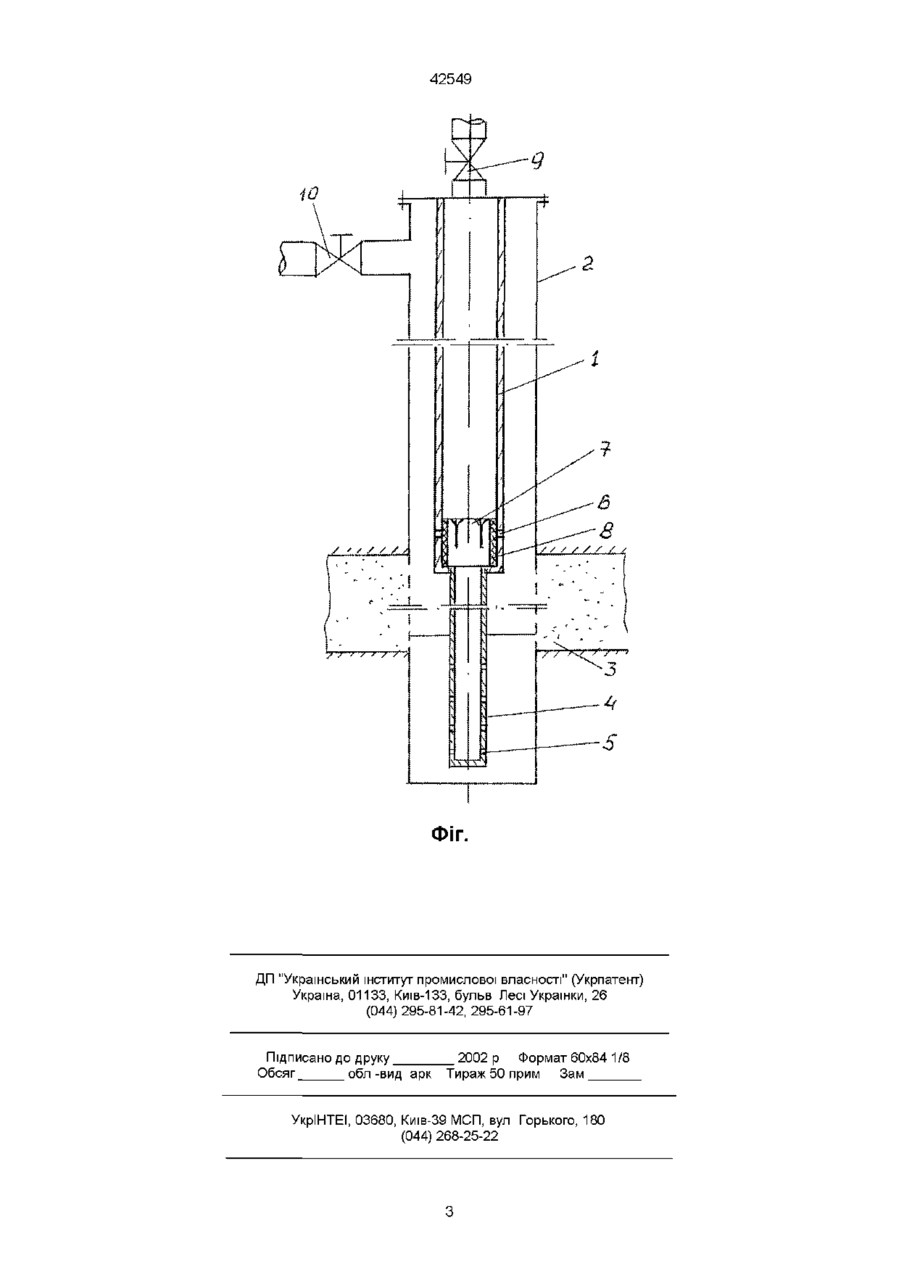

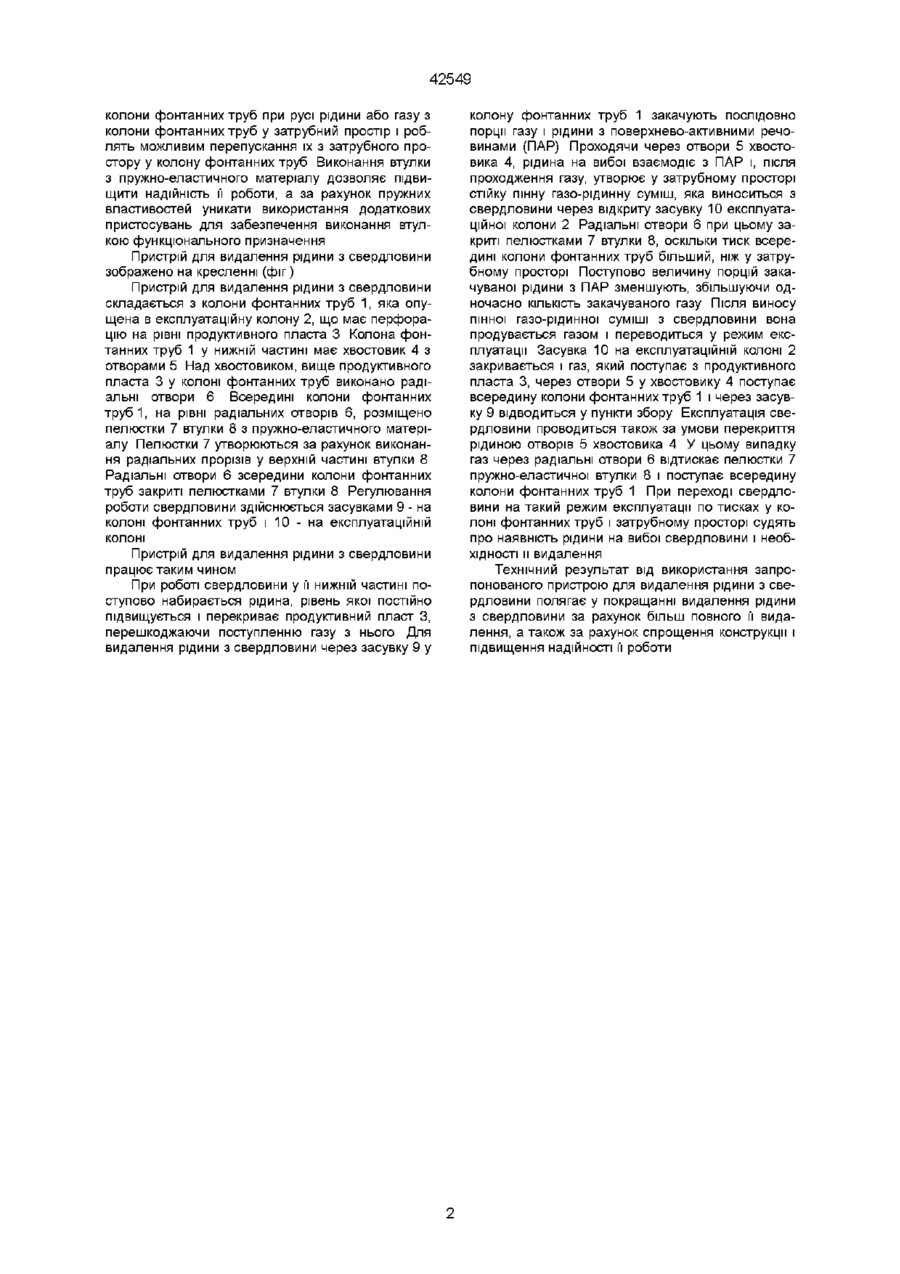

Пристрій для видалення рідини з свердловини, що має колону фонтанних труб з хвостовиком, у якому виконані отвори для сполучення затрубного простору з колоною фонтанних труб, який відрізняється тим, що у нижній частині фонтанних труб над хвостовиком виконано радіальні отвори, а всередині фонтанних труб на рівні радіальних отворів розміщено втулку з пружно-еластичного матеріалу, причому втулка виконана у своїй верхній частині з радіальними прорізами, що утворюють пелюстки, а радіальні отвори перекриті пелюстками Винахід, що пропонується, відноситься до нафтогазовидобувної промисловості, а конкретно, до техніки видобутку природного газу з свердловин, які експлуатуються по затрубному простору і колоні фонтанних труб Відомий пристрій для періодичного видалення рідини з свердловини (ас СССР № 354119, кл Е21В43/00, опубл 0910 1972, БИ № ЗО), у якого реле різниці тисків під'єднано до викидної лінії свердловини Недоліком його є неповне видалення з свердловини рідини через відсутність пристрою, який забезпечує її видалення у нижній частині колони фонтанних труб Найбільш близьким за технічною суттю до пристрою, що пропонується, є пристрій для періодичного видалення рідини з свердловини (ас СССР № 1266972, кл Е21В43/00, опубл ЗО 10 1986 БИ № 40 ), у якому хвостовик виконано позитивної плавучості з вікнами для з'єднання затрубного простору з колоною фонтанних труб Недоліком відомого пристрою є складність регулювання процесу видалення рідини, а також невисока надійність спрацьовування пристрою через можливі перекоси хвостовика і забруднення фіксуючих канавок В основу винаходу покладено завдання створення пристрою для видалення рідини з свердловини, у якому простота конструкції поєднується з високою надійністю у роботі Суть запропонованого винаходу полягає у тому, що у пристрої для видалення рідини з свердловини, що має колону фонтанних труб з хвостовиком, у якому виконані отвори для сполучення затрубного простору з колоною фонтанних труб, у нижній частині фонтанних труб над хвостовиком виконано радіальні отвори, а всередині фонтанних труб на рівні радіальних отворів розміщено втулку з пружно-еластичного матеріалу, причому втулку виконано у своїй верхній частині з радіальними прорізами, що утворюють пелюстки, а радіальні отвори перекриті пелюстками Суттєвими ВІДМІННИМИ ознаками пристрою для видалення рідини з свердловини є те, що, у нижній частині фонтанних труб над хвостовиком виконано радіальні отвори, а всередині фонтанних труб на рівні радіальних отворів розміщено втулку з пружно-еластичного матеріалу, причому втулку виконано у своїй верхній частині з радіальними прорізами, що утворюють пелюстки, а радіальні отвори перекриті пелюстками Наявність у винаході, що пропонується, суттєвих ВІДМІННИХ ознак забезпечує технічний результат, який проявляється у покращанні видалення рідини з свердловини за рахунок більш повного її видалення, а також за рахунок спрощення конструкції і підвищення надійності її роботи Виконання радіальних отворів у нижній частині фонтанних труб над хвостовиком дозволяє з'єднати затрубний простір з колоною фонтанних труб над продуктивним горизонтом Розміщення втулки з пружно-еластичного матеріалу на рівні радіальних отворів всередині колони фонтанних труб дозволяє перекрити радіальні отвори зсередини колони фонтанних труб при русі рідини або газу всередині колони Виконання втулки у верхній частині з радіальними прорізами дозволяє утворити пелюстки, кожен з яких перекриває радіальний отвір Утворені пелюстки перекривають радіальні отвори ю 42549 колони фонтанних труб при русі рідини або газу з колони фонтанних труб у затрубний простір і роблять можливим перепускання їх з затрубного простору у колону фонтанних труб Виконання втулки з пружно-еластичного матеріалу дозволяє підвищити надійність її роботи, а за рахунок пружних властивостей уникати використання додаткових пристосувань для забезпечення виконання втулкою функціонального призначення Пристрій для видалення рідини з свердловини зображено на кресленні (фіг) Пристрій для видалення рідини з свердловини складається з колони фонтанних труб 1, яка опущена в експлуатаційну колону 2, що має перфорацію на рівні продуктивного пласта 3 Колона фонтанних труб 1 у нижній частині має хвостовик 4 з отворами 5 Над хвостовиком, вище продуктивного пласта 3 у колоні фонтанних труб виконано радіальні отвори 6 Всередині колони фонтанних т р у б і , на рівні радіальних отворів 6, розміщено пелюстки 7 втулки 8 з пружно-еластичного матеріалу Пелюстки 7 утворюються за рахунок виконання радіальних прорізів у верхній частині втулки 8 Радіальні отвори 6 зсередини колони фонтанних труб закриті пелюстками 7 втулки 8 Регулювання роботи свердловини здійснюється засувками 9 - на колоні фонтанних труб і 10 - на експлуатаційній колоні Пристрій для видалення рідини з свердловини працює таким чином При роботі свердловини у її нижній частині поступово набирається рідина, рівень якої постійно підвищується і перекриває продуктивний пласт З, перешкоджаючи поступленню газу з нього Для видалення рідини з свердловини через засувку 9 у колону фонтанних труб 1 закачують послідовно порції газу і рідини з поверхнево-активними речовинами (ПАР) Проходячи через отвори 5 хвостовика 4, рідина на вибої взаємодіє з ПАР і, після проходження газу, утворює у затрубному просторі стійку пінну газо-рідинну суміш, яка виноситься з свердловини через відкриту засувку 10 експлуатаційної колони 2 Радіальні отвори 6 при цьому закриті пелюстками 7 втулки 8, оскільки тиск всередині колони фонтанних труб більший, ніж у затрубному просторі Поступово величину порцій закачуваної рідини з ПАР зменшують, збільшуючи одночасно КІЛЬКІСТЬ закачуваного газу Після виносу пінної газо-рідинної суміші з свердловини вона продувається газом і переводиться у режим експлуатації Засувка 10 на експлуатаційній колоні 2 закривається і газ, який поступає з продуктивного пласта 3, через отвори 5 у хвостовику 4 поступає всередину колони фонтанних труб 1 і через засувку 9 відводиться у пункти збору Експлуатація свердловини проводиться також за умови перекриття рідиною отворів 5 хвостовика 4 У цьому випадку газ через радіальні отвори 6 відтискає пелюстки 7 пружно-еластичної втулки 8 і поступає всередину колони фонтанних труб 1 При переході свердловини на такий режим експлуатації по тисках у колоні фонтанних труб і затрубному просторі судять про наявність рідини на вибої свердловини і необхідності и видалення Технічний результат від використання запропонованого пристрою для видалення рідини з свердловини полягає у покращанні видалення рідини з свердловини за рахунок більш повного її видалення, а також за рахунок спрощення конструкції і підвищення надійності її роботи 42549 10 ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
