Пристрій для подачі рідини із свердловини
Номер патенту: 28361
Опубліковано: 16.10.2000
Автори: Касянчук Василь Гервасійович, Тарабаринов Петро Васильович, Петриняк Володимир Андрійович, Пилипець Іван Андрійович, Рудий Мирослав Іванович
Формула / Реферат
Пристрій для подачі рідини із свердловини, який вмішує обсадну колону і насосно-компресорні труби, що разом утворюють трубний і затрубний простори, погружний насос, встановлений під пакером, який відрізняється тим, що над пакером встановлений патрубок, в якому виконані радіальні канали, що поєднують трубний і затрубний простори.
Текст

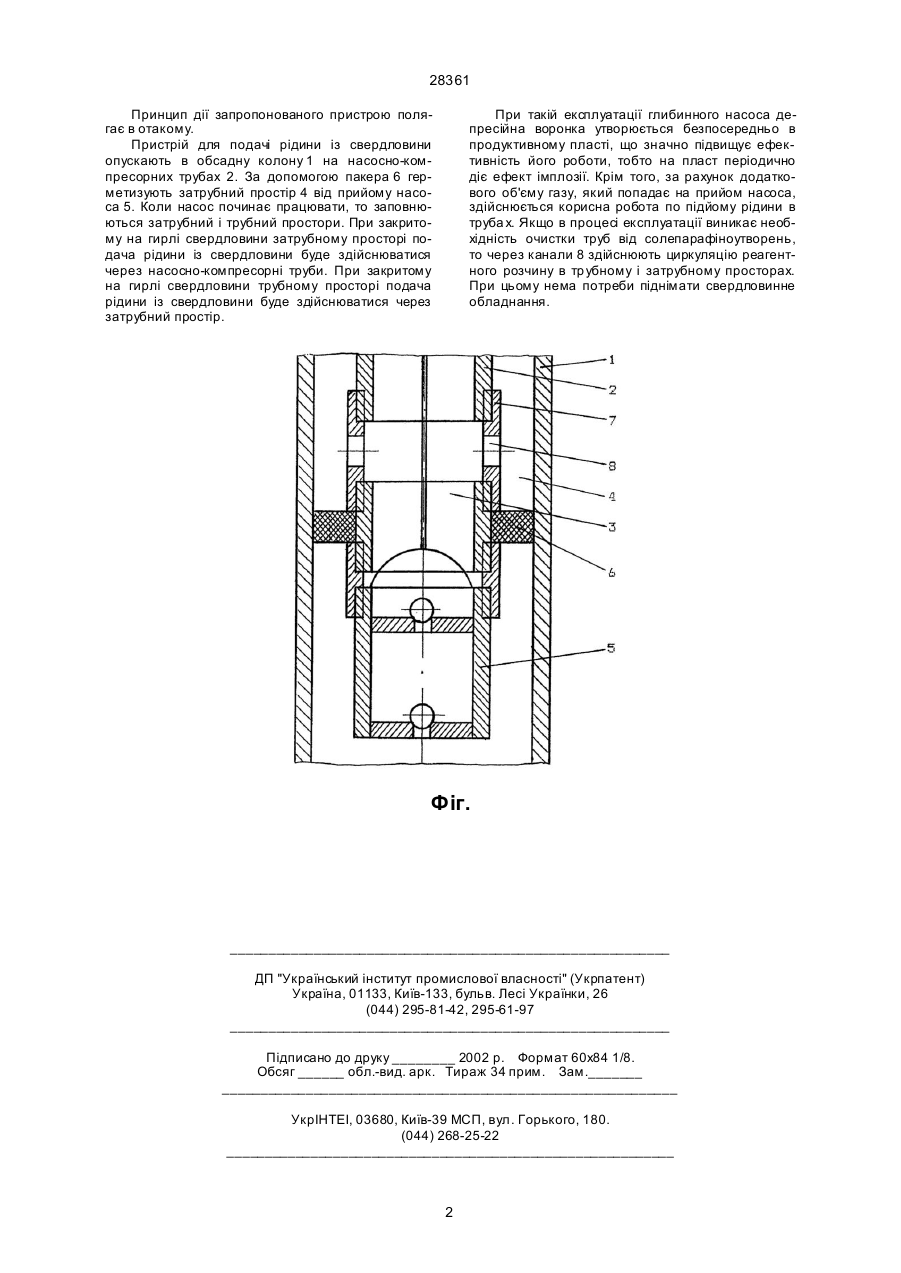

Пристрій для подачі рідини із свердловини, який вміщує обсадну колону і насосно-компресорні труби, що разом утворюють тр убний і затрубний простори, погружний насос, встановлений під пакером, який відрізняється тим, що над пакером встановлений патрубок, в якому виконані радіальні канали, що поєднують трубний і затрубний простори. (19) (21) 96093570 (22) 16.09.1996 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Тарабарінов Петро Васильович, Петриняк Володимир Андрійович, Пилипець Іван Андрійович, Касянчук Василь Гервасійович, Рудий Мирослав Іванович 28361 Принцип дії запропонованого пристрою полягає в отакому. Пристрій для подачі рідини із свердловини опускають в обсадну колону 1 на насосно-компресорних трубах 2. За допомогою пакера 6 герметизують затрубний простір 4 від прийому насоса 5. Коли насос починає працювати, то заповнюються затрубний і трубний простори. При закритому на гирлі свердловини затрубному просторі подача рідини із свердловини буде здійснюватися через насосно-компресорні труби. При закритому на гирлі свердловини трубному просторі подача рідини із свердловини буде здійснюватися через затрубний простір. При такій експлуатації глибинного насоса депресійна воронка утворюється безпосередньо в продуктивному пласті, що значно підвищує ефективність його роботи, тобто на пласт періодично діє ефект імплозії. Крім того, за рахунок додаткового об'єму газу, який попадає на прийом насоса, здійснюється корисна робота по підйому рідини в труба х. Якщо в процесі експлуатації виникає необхідність очистки труб від солепарафіноутворень, то через канали 8 здійснюють циркуляцію реагентного розчину в тр убному і затрубному просторах. При цьому нема потреби піднімати свердловинне обладнання. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for liquid supply from well
Автори англійськоюTarabarinov Petro Vasyliovych, Petryniak Volodymyr Andriiovych, Pylypets Ivan Andriiovych, Kasianchuk Vasyl Hervasiovych, Rudyi Myroslav Ivanovych
Назва патенту російськоюУстройство для подачи жидкости из скважины
Автори російськоюТарабаринов Петр Васильевич, Петриняк Владимир Андреевич, Пилипец Иван Андреевич, Касьянчук Василий Гервасиевич, Рудый Мирослав Иванович
МПК / Мітки
МПК: F04B 47/00
Мітки: рідини, подачі, пристрій, свердловини
