Універсальна берегозахисна споруда
Номер патенту: 42602
Опубліковано: 10.07.2009
Автори: Рогачко Станіслав Іванович, Синиця Роман Валерійович, Анісімов Костянтин Іванович
Формула / Реферат
Універсальна берегозахисна споруда, що включає укісну плиту, контрфільтр, кам'яну постіль і підводний горизонтальний упорний масив, яка відрізняється тим, що додатково забезпечена конструктивними елементами, кожен з яких виконаний у формі неправильної трикутної піраміди і розташований по діагоналі на лицьовій поверхні укісної плити вершиною до нижньої торцевої її частки, обладнаний заставною деталлю з монтажними пластинами, яка виконана пилкоподібною і розміщена на верхньому ребрі піраміди зубцями вгору, при цьому верхня торцева частка укісної плити розташована над розрахунковим рівнем води, а її нижня торцева частка розташована під розрахунковим рівнем води і спирається на підводний горизонтальний упорний масив.
Текст

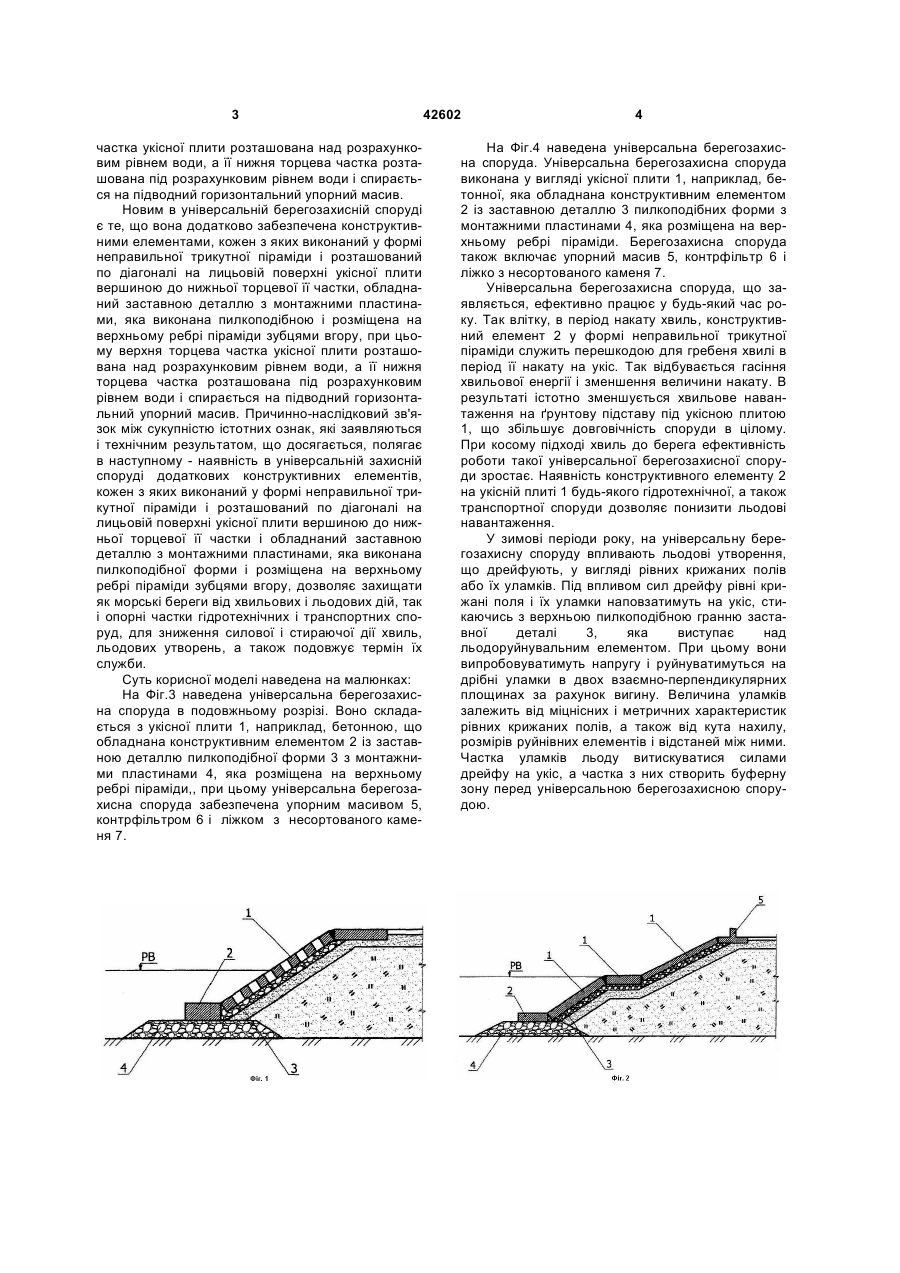

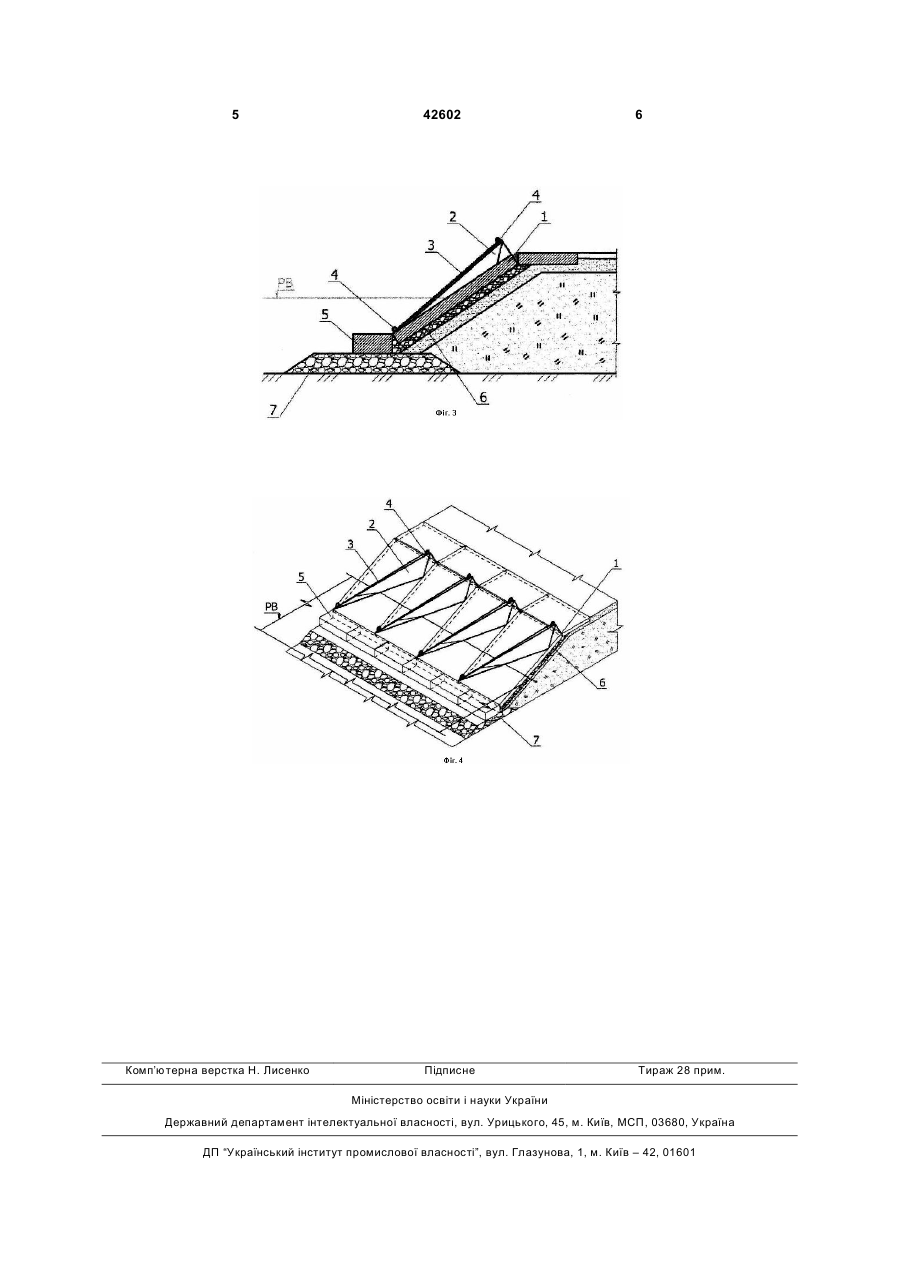

Універсальна берегозахисна споруда, що включає укісну плиту, контрфільтр, кам'яну постіль і підводний горизонтальний упорний масив, яка відрізняється тим, що додатково забезпечена 3 частка укісної плити розташована над розрахунковим рівнем води, а її нижня торцева частка розташована під розрахунковим рівнем води і спирається на підводний горизонтальний упорний масив. Новим в універсальній берегозахисній споруді є те, що вона додатково забезпечена конструктивними елементами, кожен з яких виконаний у формі неправильної трикутної піраміди і розташований по діагоналі на лицьовій поверхні укісної плити вершиною до нижньої торцевої її частки, обладнаний заставною деталлю з монтажними пластинами, яка виконана пилкоподібною і розміщена на верхньому ребрі піраміди зубцями вгору, при цьому верхня торцева частка укісної плити розташована над розрахунковим рівнем води, а її нижня торцева частка розташована під розрахунковим рівнем води і спирається на підводний горизонтальний упорний масив. Причинно-наслідковий зв'язок між сукупністю істотних ознак, які заявляються і технічним результатом, що досягається, полягає в наступному - наявність в універсальній захисній споруді додаткових конструктивних елементів, кожен з яких виконаний у формі неправильної трикутної піраміди і розташований по діагоналі на лицьовій поверхні укісної плити вершиною до нижньої торцевої її частки і обладнаний заставною деталлю з монтажними пластинами, яка виконана пилкоподібної форми і розміщена на верхньому ребрі піраміди зубцями вгору, дозволяє захищати як морські береги від хвильових і льодових дій, так і опорні частки гідротехнічних і транспортних споруд, для зниження силової і стираючої дії хвиль, льодових утворень, а також подовжує термін їх служби. Суть корисної моделі наведена на малюнках: На Фіг.3 наведена універсальна берегозахисна споруда в подовжньому розрізі. Воно складається з укісної плити 1, наприклад, бетонною, що обладнана конструктивним елементом 2 із заставною деталлю пилкоподібної форми 3 з монтажними пластинами 4, яка розміщена на верхньому ребрі піраміди,, при цьому універсальна берегозахисна споруда забезпечена упорним масивом 5, контрфільтром 6 і ліжком з несортованого каменя 7. 42602 4 На Фіг.4 наведена універсальна берегозахисна споруда. Універсальна берегозахисна споруда виконана у вигляді укісної плити 1, наприклад, бетонної, яка обладнана конструктивним елементом 2 із заставною деталлю 3 пилкоподібних форми з монтажними пластинами 4, яка розміщена на верхньому ребрі піраміди. Берегозахисна споруда також включає упорний масив 5, контрфільтр 6 і ліжко з несортованого каменя 7. Універсальна берегозахисна споруда, що заявляється, ефективно працює у будь-який час року. Так влітку, в період накату хвиль, конструктивний елемент 2 у формі неправильної трикутної піраміди служить перешкодою для гребеня хвилі в період її накату на укіс. Так відбувається гасіння хвильової енергії і зменшення величини накату. В результаті істотно зменшується хвильове навантаження на ґрунтову підставу під укісною плитою 1, що збільшує довговічність споруди в цілому. При косому підході хвиль до берега ефективність роботи такої універсальної берегозахисної споруди зростає. Наявність конструктивного елементу 2 на укісній плиті 1 будь-якого гідротехнічної, а також транспортної споруди дозволяє понизити льодові навантаження. У зимові періоди року, на універсальну берегозахисну споруду впливають льодові утворення, що дрейфують, у вигляді рівних крижаних полів або їх уламків. Під впливом сил дрейфу рівні крижані поля і їх уламки наповзатимуть на укіс, стикаючись з верхньою пилкоподібною гранню заставної деталі 3, яка виступає над льодоруйнувальним елементом. При цьому вони випробовуватимуть напругу і руйнуватимуться на дрібні уламки в двох взаємно-перпендикулярних площинах за рахунок вигину. Величина уламків залежить від міцнісних і метричних характеристик рівних крижаних полів, а також від кута нахилу, розмірів руйнівних елементів і відстаней між ними. Частка уламків льоду витискуватися силами дрейфу на укіс, а частка з них створить буферну зону перед універсальною берегозахисною спорудою. 5 Комп’ютерна верстка Н. Лиcенко 42602 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUniversal bank-protection construction
Автори англійськоюRohachko Stanislav Ivanovych, Anisimov Kostiantyn Ivanovych, Synytsia Roman Valeriiovych
Назва патенту російськоюУниверсальное берегозащитное сооружение
Автори російськоюРогачко Станислав Иванович, Анисимов Константин Иванович, Синица Роман Валериевич
МПК / Мітки
МПК: E02B 3/00
Мітки: універсальна, берегозахисна, споруда
