Гідробіофільтр

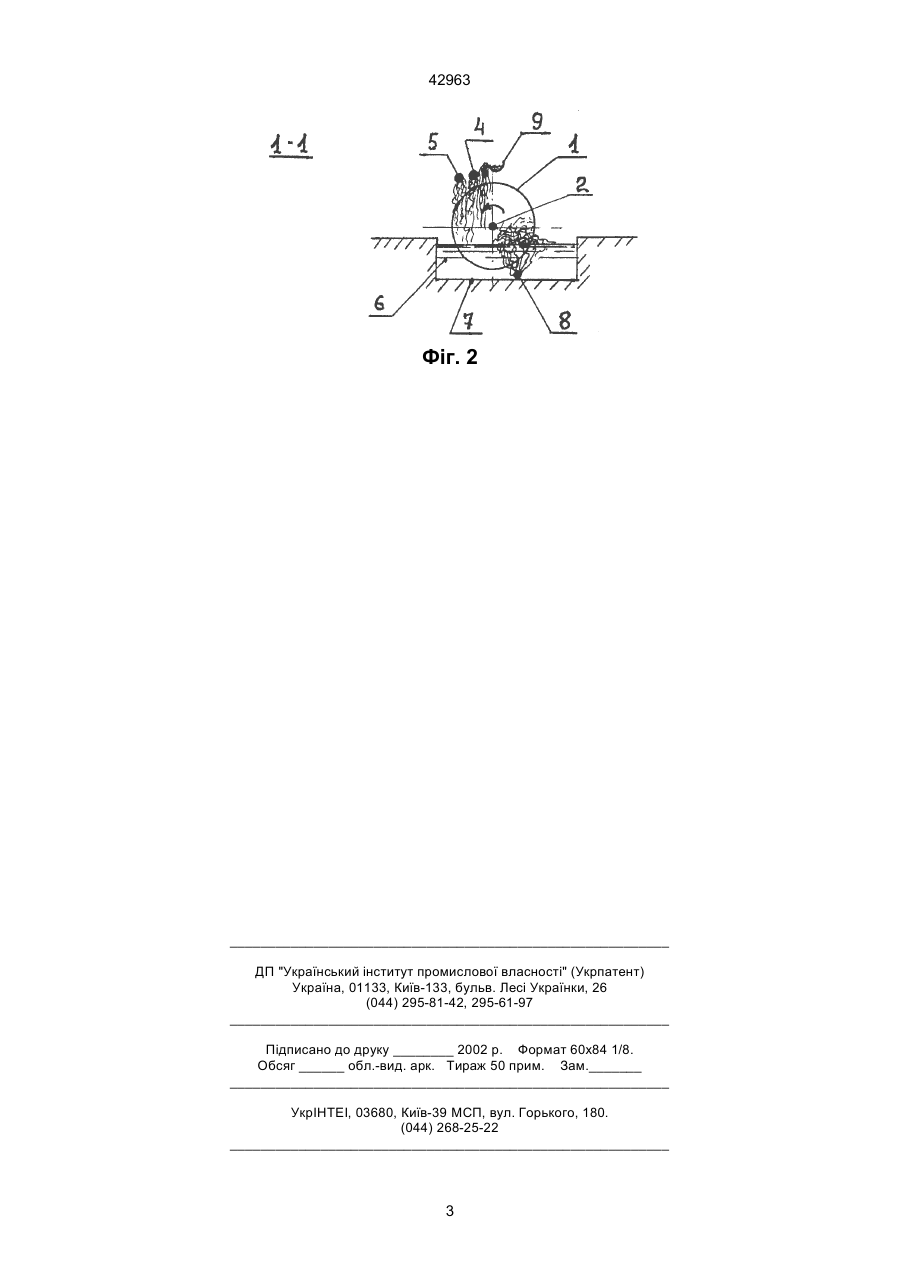

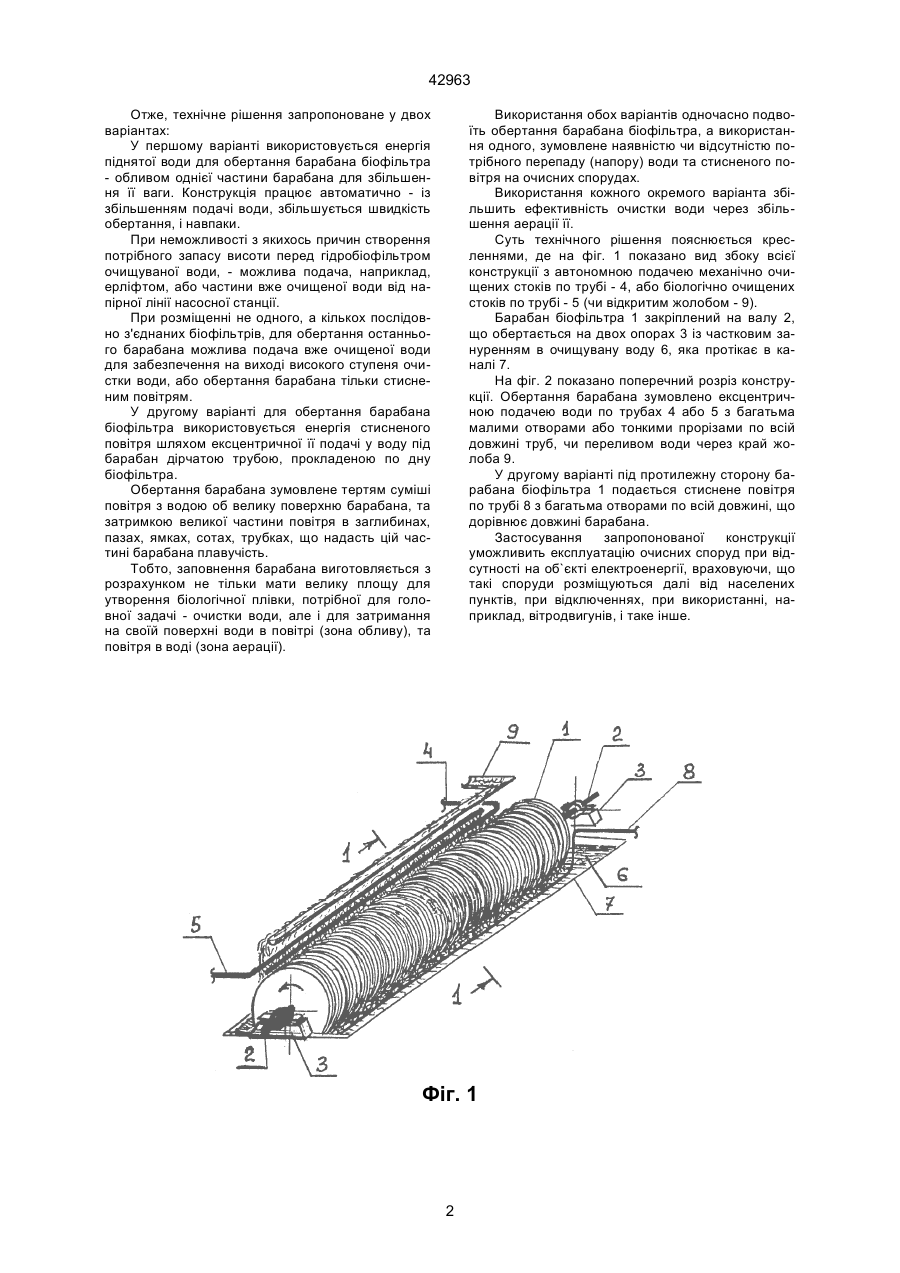

1. Гідробіофільтр, який складається із закріпленого на горизонтальному валу барабана біофільтра із заповненням, що має велику поверхню, який обертається на опорах з частковим занурен 42963 Отже, технічне рішення запропоноване у двох варіантах: У першому варіанті використовується енергія піднятої води для обертання барабана біофільтра - обливом однієї частини барабана для збільшення її ваги. Конструкція працює автоматично - із збільшенням подачі води, збільшується швидкість обертання, і навпаки. При неможливості з якихось причин створення потрібного запасу висоти перед гідробіофільтром очищуваної води, - можлива подача, наприклад, ерліфтом, або частини вже очищеної води від напірної лінії насосної станції. При розміщенні не одного, а кількох послідовно з'єднаних біофільтрів, для обертання останнього барабана можлива подача вже очищеної води для забезпечення на виході високого ступеня очистки води, або обертання барабана тільки стисненим повітрям. У другому варіанті для обертання барабана біофільтра використовується енергія стисненого повітря шляхом ексцентричної її подачі у воду під барабан дірчатою трубою, прокладеною по дну біофільтра. Обертання барабана зумовлене тертям суміші повітря з водою об велику поверхню барабана, та затримкою великої частини повітря в заглибинах, пазах, ямках, сотах, трубках, що надасть цій частині барабана плавучість. Тобто, заповнення барабана виготовляється з розрахунком не тільки мати велику площу для утворення біологічної плівки, потрібної для головної задачі - очистки води, але і для затримання на своїй поверхні води в повітрі (зона обливу), та повітря в воді (зона аерації). Використання обох варіантів одночасно подвоїть обертання барабана біофільтра, а використання одного, зумовлене наявністю чи відсутністю потрібного перепаду (напору) води та стисненого повітря на очисних спорудах. Використання кожного окремого варіанта збільшить ефективність очистки води через збільшення аерації її. Суть технічного рішення пояснюється кресленнями, де на фіг. 1 показано вид збоку всієї конструкції з автономною подачею механічно очищених стоків по трубі - 4, або біологічно очищених стоків по трубі - 5 (чи відкритим жолобом - 9). Барабан біофільтра 1 закріплений на валу 2, що обертається на двох опорах 3 із частковим зануренням в очищувану воду 6, яка протікає в каналі 7. На фіг. 2 показано поперечний розріз конструкції. Обертання барабана зумовлено ексцентричною подачею води по трубах 4 або 5 з багатьма малими отворами або тонкими прорізами по всій довжині труб, чи переливом води через край жолоба 9. У другому варіанті під протилежну сторону барабана біофільтра 1 подається стиснене повітря по трубі 8 з багатьма отворами по всій довжині, що дорівнює довжині барабана. Застосування запропонованої конструкції уможливить експлуатацію очисних споруд при відсутності на об`єкті електроенергії, враховуючи, що такі споруди розміщуються далі від населених пунктів, при відключеннях, при використанні, наприклад, вітродвигунів, і таке інше. Фіг. 1 2 42963 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
