Гідростатичний насос

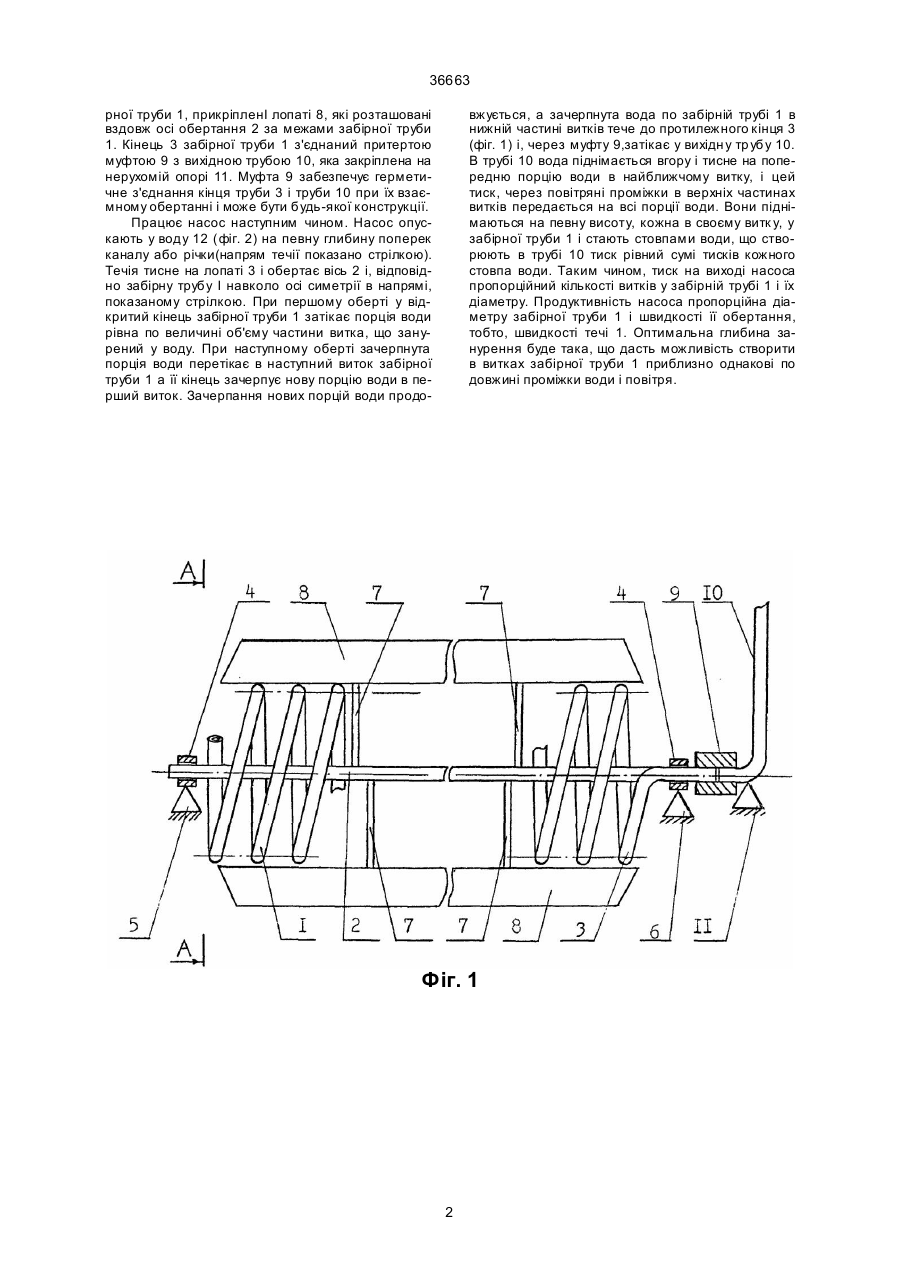

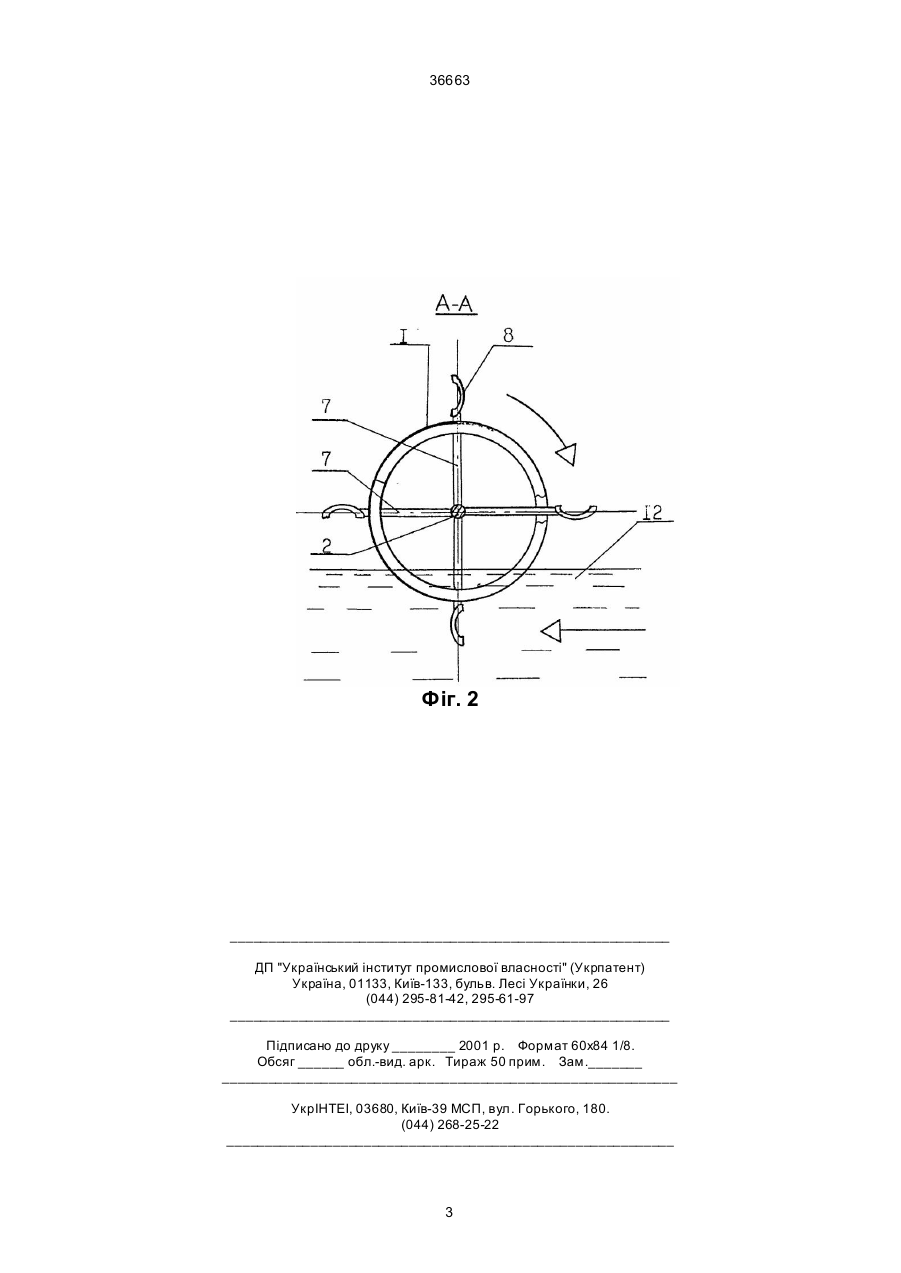

Гідростатичний насос що складається із двох однакових блоків камер, в кожному з яких їх не менше двох, які рівновіддалені від осі обертання,, вздовж якої розташовані лопаті, що виступають за межі корпусів блоків, а камери блоків з'єднані між собою переливними трубами так, що верхня час 36663 рної труби 1, прикріпленІ лопаті 8, які розташовані вздовж осі обертання 2 за межами забірної труби 1. Кінець 3 забірної труби 1 з'єднаний притертою муфтою 9 з вихідною трубою 10, яка закріплена на нерухомій опорі 11. Муфта 9 забезпечує герметичне з'єднання кінця труби 3 і труби 10 при їх взаємному обертанні і може бути будь-якої конструкції. Працює насос наступним чином. Насос опускають у воду 12 (фіг. 2) на певну глибину поперек каналу або річки(напрям течії показано стрілкою). Течія тисне на лопаті 3 і обертає вісь 2 і, відповідно забірну трубу І навколо осі симетрії в напрямі, показаному стрілкою. При першому оберті у відкритий кінець забірної труби 1 затікає порція води рівна по величині об'єму частини витка, що занурений у воду. При наступному оберті зачерпнута порція води перетікає в наступний виток забірної труби 1 а її кінець зачерпує нову порцію води в перший виток. Зачерпання нових порцій води продо вжується, а зачерпнута вода по забірній трубі 1 в нижній частині витків тече до протилежного кінця 3 (фіг. 1) і, через муфту 9,затікає у вихідн у тр убу 10. В трубі 10 вода піднімається вгору і тисне на попередню порцію води в найближчому витку, і цей тиск, через повітряні проміжки в верхніх частинах витків передається на всі порції води. Вони піднімаються на певну висоту, кожна в своєму витк у, у забірної труби 1 і стають стовпами води, що створюють в трубі 10 тиск рівний сумі тисків кожного стовпа води. Таким чином, тиск на виході насоса пропорційний кількості витків у забірній трубі 1 і їх діаметру. Продуктивність насоса пропорційна діаметру забірної труби 1 і швидкості її обертання, тобто, швидкості течі 1. Оптимальна глибина занурення буде така, що дасть можливість створити в витках забірної труби 1 приблизно однакові по довжині проміжки води і повітря. Фіг. 1 2 36663 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
