Теплоізоляційна суміш для металевих форм відцентрового лиття чавунних відливок з вертикальною віссю обертання

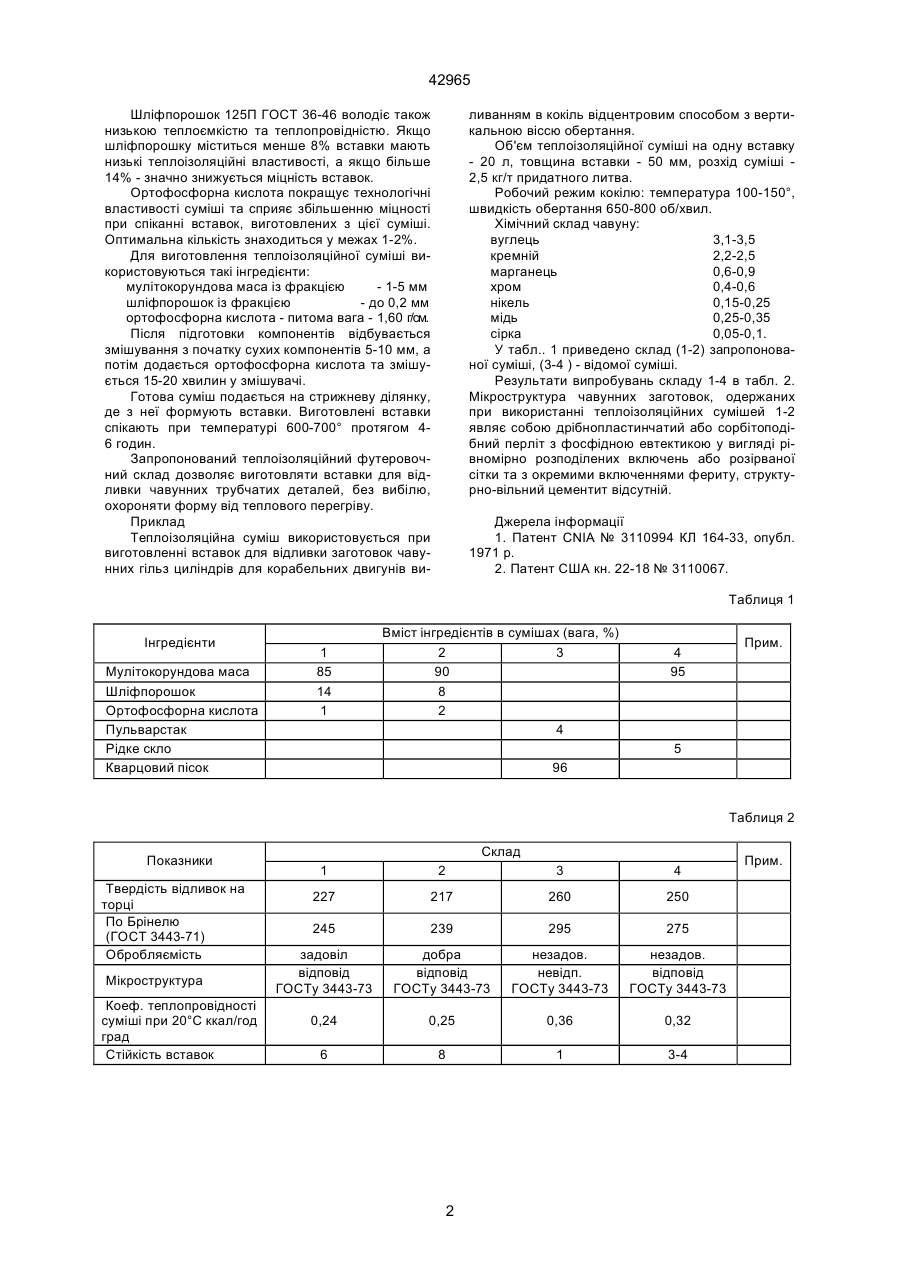

Теплоізоляційна суміш для металевих форм відцентрового лиття чавунних відливок з вертика 42965 Шліфпорошок 125П ГОСТ 36-46 володіє також низькою теплоємкістю та теплопровідністю. Якщо шліфпорошку міститься менше 8% вставки мають низькі теплоізоляційні властивості, а якщо більше 14% - значно знижується міцність вставок. Ортофосфорна кислота покращує технологічні властивості суміші та сприяє збільшенню міцності при спіканні вставок, виготовлених з цієї суміші. Оптимальна кількість знаходиться у межах 1-2%. Для виготовлення теплоізоляційної суміші використовуються такі інгредієнти: мулітокорундова маса із фракцією - 1-5 мм шліфпорошок із фракцією - до 0,2 мм ортофосфорна кислота - питома вага - 1,60 г/см. Після підготовки компонентів відбувається змішування з початку сухих компонентів 5-10 мм, а потім додається ортофосфорна кислота та змішується 15-20 хвилин у змішувачі. Готова суміш подається на стрижневу ділянку, де з неї формують вставки. Виготовлені вставки спікають при температурі 600-700° протягом 46 годин. Запропонований теплоізоляційний футеровочний склад дозволяє виготовляти вставки для відливки чавунних трубчатих деталей, без вибілю, охороняти форму від теплового перегріву. Приклад Теплоізоляційна суміш використовується при виготовленні вставок для відливки заготовок чавунних гільз циліндрів для корабельних двигунів ви ливанням в кокіль відцентровим способом з вертикальною віссю обертання. Об'єм теплоізоляційної суміші на одну вставку - 20 л, товщина вставки - 50 мм, розхід суміші 2,5 кг/т придатного литва. Робочий режим кокілю: температура 100-150°, швидкість обертання 650-800 об/хвил. Хімічний склад чавуну: вуглець 3,1-3,5 кремній 2,2-2,5 марганець 0,6-0,9 хром 0,4-0,6 нікель 0,15-0,25 мідь 0,25-0,35 сірка 0,05-0,1. У табл.. 1 приведено склад (1-2) запропонованої суміші, (3-4 ) - відомої суміші. Результати випробувань складу 1-4 в табл. 2. Мікроструктура чавунних заготовок, одержаних при використанні теплоізоляційних сумішей 1-2 являє собою дрібнопластинчатий або сорбітоподібний перліт з фосфідною евтектикою у вигляді рівномірно розподілених включень або розірваної сітки та з окремими включеннями фериту, структурно-вільний цементит відсутній. Джерела інформації 1. Патент СNІА № 3110994 КЛ 164-33, опубл. 1971 p. 2. Патент США кн. 22-18 № 3110067. Таблиця 1 Інгредієнти Мулітокорундова маса Шліфпорошок Ортофосфорна кислота Пульварстак Рідке скло Кварцовий пісок 1 85 14 1 Вміст інгредієнтів в сумішах (вага, %) 2 3 90 8 2 4 4 95 Прим. 5 96 Таблиця 2 Показники Твердість відливок на торці По Брінелю (ГОСТ 3443-71) Обробляємість Мікроструктура Коеф. теплопровідності суміші при 20°С ккал/год град Стійкість вставок Склад 1 2 3 4 227 217 260 250 245 239 295 275 задовіл відповід ГОСТу 3443-73 добра відповід ГОСТу 3443-73 незадов. невідп. ГОСТу 3443-73 незадов. відповід ГОСТу 3443-73 0,24 0,25 0,36 0,32 6 8 1 3-4 2 Прим. 42965 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
