Спосіб безконтактного обстеження опору ізоляції на відрізку підземного ізольованого струмопроводу

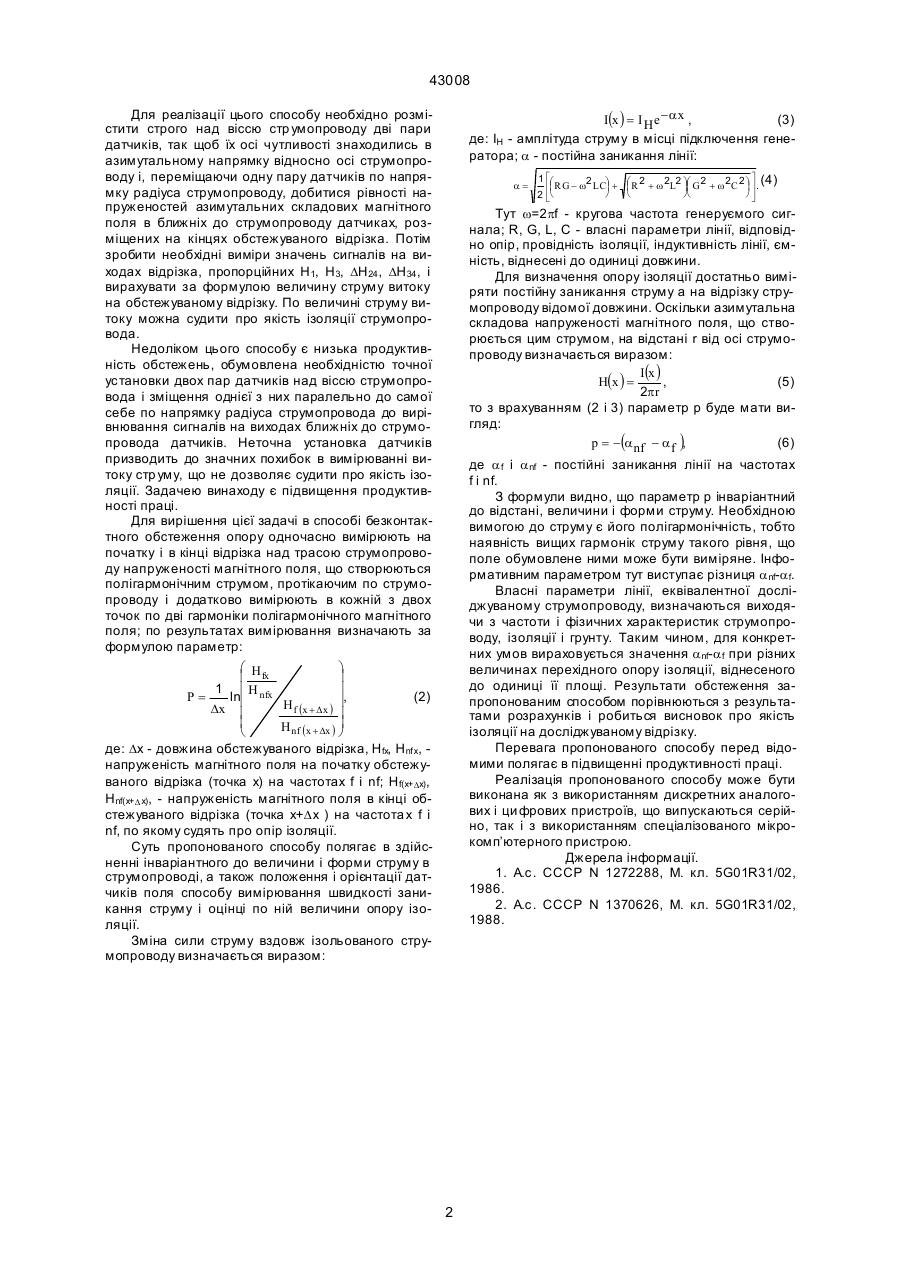

Спосіб безконтактного обстеження опору ізоляції на відрізку підземного ізольованого струмопроводу, згідно з яким одночасно вимірюють на початку і в кінці обстежуваного відрізка над трасою струмопроводу напруженості магнітного поля, що створюється полігармонічним струмом, протікаючим по струмопроводу, який відрізняється тим, 43008 I(x ) = I He -ax , (3) де: ІН - амплітуда струму в місці підключення генератора; a - постійна заникання лінії: Для реалізації цього способу необхідно розмістити строго над віссю стр умопроводу дві пари датчиків, так щоб їх осі чутливості знаходились в азимутальному напрямку відносно осі струмопроводу і, переміщаючи одну пару датчиків по напрямку радіуса струмопроводу, добитися рівності напруженостей азимутальних складових магнітного поля в ближніх до струмопроводу датчиках, розміщених на кінцях обстежуваного відрізка. Потім зробити необхідні виміри значень сигналів на виходах відрізка, пропорційних Н1, Н3, DН24 , DН34 , і вирахувати за формулою величину струму витоку на обстежуваному відрізку. По величині струму витоку можна судити про якість ізоляції струмопровода. Недоліком цього способу є низька продуктивність обстежень, обумовлена необхідністю точної установки двох пар датчиків над віссю струмопровода і зміщення однієї з них паралельно до самої себе по напрямку радіуса струмопровода до вирівнювання сигналів на виходах ближніх до струмопровода датчиків. Неточна установка датчиків призводить до значних похибок в вимірюванні витоку стр уму, що не дозволяє судити про якість ізоляції. Задачею винаходу є підвищення продуктивності праці. Для вирішення цієї задачі в способі безконтактного обстеження опору одночасно вимірюють на початку і в кінці відрізка над трасою струмопроводу напруженості магнітного поля, що створюються полігармонічним струмом, протікаючим по струмопроводу і додатково вимірюють в кожній з двох точок по дві гармоніки полігармонічного магнітного поля; по результатах вимірювання визначають за формулою параметр: æ Hfx ö ç ÷ 1 ç H nfx ÷ P= ln , (2) Hf (x + Dx ) ÷ Dx ç ç ÷ ç Hnf (x + Dx ) ÷ è ø де: Dx - довжина обстежуваного відрізка, Нfx, Нnfx, напруженість магнітного поля на початку обстежуваного відрізка (точка х) на частотах f і nf; Нf(x+Dx), Нnf(x+D x), - напруженість магнітного поля в кінці обстежуваного відрізка (точка х+Dх ) на частота х f i nf, по якому судять про опір ізоляції. Суть пропонованого способу полягає в здійсненні інваріантного до величини і форми струму в струмопроводі, а також положення і орієнтації датчиків поля способу вимірювання швидкості заникання струму і оцінці по ній величини опору ізоляції. Зміна сили струму вздовж ізольованого струмопроводу визначається виразом: a= 1 éæ 2 ö 2 2 öæ 2 2 2 ö ù (4) æ 2 êç RG - w LC÷ + ç R + w L ÷ç G + w C ÷ ú . ø è øè øû 2 ëè Тут w=2pf - кругова частота генеруємого сигнала; R, G, L, С - власні параметри лінії, відповідно опір, провідність ізоляції, індуктивність лінії, ємність, віднесені до одиниці довжини. Для визначення опору ізоляції достатньо виміряти постійну заникання струму а на відрізку струмопроводу відомої довжини. Оскільки азимутальна складова напруженості магнітного поля, що створюється цим струмом, на відстані r від осі струмопроводу визначається виразом: I(x ) H(x ) = , (5) 2p r то з врахуванням (2 і 3) параметр р буде мати вигляд: p = - (a nf - a f ), (6) де a f і a nf - постійні заникання лінії на частотах f і nf. З формули видно, що параметр р інваріантний до відстані, величини і форми струму. Необхідною вимогою до струму є його полігармонічність, тобто наявність вищих гармонік струму такого рівня, що поле обумовлене ними може бути виміряне. Інформативним параметром тут виступає різниця a nf-a f. Власні параметри лінії, еквівалентної досліджуваному струмопроводу, визначаються виходячи з частоти і фізичних характеристик струмопроводу, ізоляції і грунту. Таким чином, для конкретних умов вираховується значення a nf-a f при різних величинах перехідного опору ізоляції, віднесеного до одиниці її площі. Результати обстеження запропонованим способом порівнюються з результатами розрахунків і робиться висновок про якість ізоляції на досліджуваному відрізку. Перевага пропонованого способу перед відомими полягає в підвищенні продуктивності праці. Реалізація пропонованого способу може бути виконана як з використанням дискретних аналогових і ци фрових пристроїв, що випускаються серійно, так і з використанням спеціалізованого мікрокомп’ютерного пристрою. Джерела інформації. 1. А.с. СССР N 1272288, М. кл. 5G01R31/02, 1986. 2. А.с. СССР N 1370626, М. кл. 5G01R31/02, 1988. 2 43008 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
