Резонансне зварювальне джерело живлення змінного струму

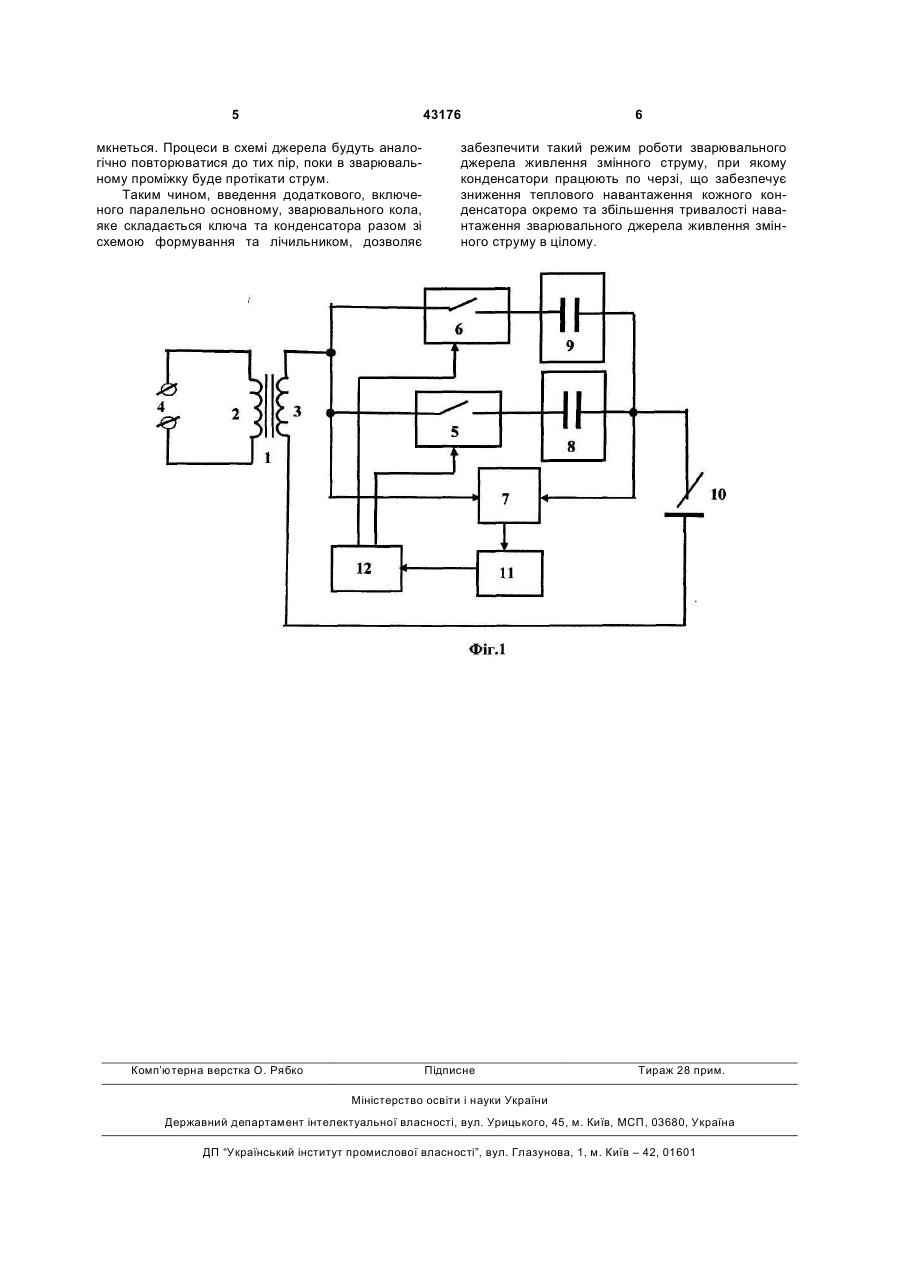

Резонансне зварювальне джерело змінного струму, що містить зварювальний понижуючий трансформатор з первинною обмоткою, яка підключена до мережі живлення, та вторинною обмоткою, перший вивід якої підключений до одного з виводів першого ключа, другий вивід обмотки підключений до одного з виводів зварювального про 3 Вторинна обмотка разом з, щонайменше двома, паралельно підключеними, конденсаторами причому один з конденсаторів, що є, за сумісництвом, датчиком струму підключається через другий ключ, підключаються послідовно зі зварювальним проміжком та утворюють зварювальне коло; блок керування, входи, якого під'єднані паралельно конденсатора - датчика струму, а виходи - до управляючих входів ключів (патент України №62977, МПК7: В23К9/10, опубл. 15.01.2004, Бюл. №1, 2004p.). При включенні джерела - найближчого аналогу до мережі живлення блок керування замикає ключі. Напруга через замкнутий вхідний ключ надходить до первинної обмотки зварювального понижуючого трансформатора. Напруга з виходу вторинної обмотки надходить через конденсатори, встановлюючи на входах зварювального проміжку напругу холостого ходу. Ця напруга використовується в якості напруги підпалу електричної дуги. Процес зварювання починається з моменту виникнення електричної дуги в зварювальному проміжку та продовжується до тих пір, поки існує дуга причому другий ключ, при потребі, може, на деякий час, розмикатися. Недоліком цього зварювального джерела живлення змінного струму є низька тривалість навантаження причиною, якої, є низька теплова стійкість ємнісного реактору (під дією зварювального струму конденсатори нагріваються і можуть виходити з ладу). В основу корисної моделі, що пропонується, поставлена задача підвищення тривалості навантаження. Поставлена задача вирішується, за рахунок того, що в резонансне зварювальне джерело змінного струму, що містить зварювальний понижуючий трансформатор з первинною обмоткою, яка підключена до мережі живлення, та вторинною обмоткою, перший вивід якої підключений до одного з виводів першого ключа, другий вивід обмотки підключений до одного з виводів зварювального проміжку; другий вивід першого ключа підключений до одного з виводів першого конденсатора, другий вивід якого разом з другим виводом другого конденсатора підключені до другого виводу зварювального проміжку; другий ключ та блок управління виходи якого підключені до управляючих входів першого та другого ключів згідно з корисною моделлю введені схема формування входи якої підключені до першого виводу вторинної обмотки та другого виводу зварювального проміжку; лічильник, вхід якого підключений до виходу схеми формування, а вихід до входу блоку управління причому перший вивід другого ключа підключений до першого виводу вторинної обмотки а його другий вивід до другого виводу другого конденсатора. У корисну модель, що пропонується зварювальний процес (плавлення металу та формування як зварювальної ванни так і зварного з'єднання в цілому) виконується в межах зварювальних кіл, що складаються або з вторинної обмотки, першого ключа, першого конденсатора та зварювального проміжку, або з вторинної обмотки, другого ключа, 43176 4 другого конденсатора та зварювального проміжку, по черзі, в залежності від рівня сигналів на виходах блоку управління, причому стан блоку управління змінюється з частотою, яка задається лічильником і є кратною частоті мережі живлення. Таким чином під час роботи першого конденсатора, другий охолоджується і навпаки. Саме вибраний алгоритм роботи джерела разом з функціональними зв'язками елементів та блоків і забезпечує збільшення тривалості навантаження. Запропонований пристрій пояснюють наведені креслення, де: - на Фіг.1 зображена функціональна схема резонансного зварювального джерела змінного струму. Згідно корисної моделі, зварювальне джерело живлення змінного струму містить зварювальний понижуючий трансформатор 1 з первинною обмоткою 2 та вторинною обмоткою 3, причому первинна обгортка 2 під’єднана до мережі живлення 4. Перший вивід вторинної обмотки 3 зварювального понижуючого трансформатора 1 підключений до одного з виводів першого ключа 5, виводу другого ключа 6 та до одного з входів схеми формування 7. Другий вивід ключа 5 підключений до одного з виводів конденсатора 8, а аналогічний вивід ключа 6 підключений до одного з виводів конденсатора 9. Другі виводи конденсаторів з'єднані разом та підключені до одного з виводів зварювального проміжку 10 та другого входу схеми формування 7. Другий вивід зварювального проміжку 10 підключений до другого виводу вторинної обмотки 3. Вихід схеми формування 7 підключено до входу лічильника 11, вихід якого підключений до блоку управління 12. Два виходи блоку управління 12 підключені відповідно до управляючих входів ключів 5 та 6. Опис роботи джерела, що заявляється. В початковому стані, в момент ввімкнення зварювального джерела живлення змінного струму до мережі живлення 4 та при відсутності зварювальної дуги в зварювальному проміжку 10 один з ключів, наприклад, 5 розімкнено, а другий ключ 6 - замкнено. Напруга на входах схеми формування 7 відсутня і відповідно сигнал на виході схеми формування 7 відповідає рівню логічного нуля. З появою зварювальної дуги в зварювальному проміжку 10 через конденсатор 9 протікає зварювальний струм і на входах схеми формування 7 з’являється напруга змінного струму з частотою мережі живлення 4. В моменти переходу напруги на входах схеми формування 7 на її виході формуються короткі однополярні імпульси, які спричиняють зміну стану ланок лічильника 11. Після того, як спрацює остання ланка лічильника 11 імпульс з його виходу змінить стан блоку управління 12. Ключ 5 замкнеться, а ключ 6 розімкнеться. Зварювальний струм протікає через конденсатор 8 і на виході схеми формування 7 продовжують формуватися короткі однополярні імпульси. Так як, під час першого циклу, лічильник 11 завантажився повністю, то в наступному циклі лічильник 11 заповнюється з нульового стану. Після того, як спрацює остання ланка лічильника 11 зміниться стан блоку управління 12. Ключ 5 розімкнеться, а ключ 6, відповідно, за 5 43176 мкнеться. Процеси в схемі джерела будуть аналогічно повторюватися до тих пір, поки в зварювальному проміжку буде протікати струм. Таким чином, введення додаткового, включеного паралельно основному, зварювального кола, яке складається ключа та конденсатора разом зі схемою формування та лічильником, дозволяє Комп’ютерна верстка О. Рябко 6 забезпечити такий режим роботи зварювального джерела живлення змінного струму, при якому конденсатори працюють по черзі, що забезпечує зниження теплового навантаження кожного конденсатора окремо та збільшення тривалості навантаження зварювального джерела живлення змінного струму в цілому. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
